برای سفارش لوله مانیسمان ۶ اینچ، اندازه اسمی لوله (NPS)، استاندارد و گرید، رده یا ضخامت، طول، نوع انتها و جزئیات اتصال جوشی یا فلنجی را جداگانه بنویسید. رده یا نام اتصال فشار مجاز پروژه را تعیین نمی‌کند. بر پایه داده داخلی ثبت‌شده در 2026-07-27، ۶ اینچ سومین قطر پرتکرار در سفارش‌های آهن‌تودی بوده است؛ این مشاهده موجودی یا تناسب فنی را ثابت نمی‌کند.

• بر پایه سیگنال تقاضای داخلی ثبت‌شده در 2026-07-27، ۶ اینچ سومین قطر پرتکرار در سفارش‌های آهن‌تودی بوده است. داده‌ی داخلی آهن‌تودی (۱۴۰۵/۰۵/۰۵)
• ASME B36.10M مرجع ابعادی لوله فولادی جوشی و بدون درز است و اندازه اسمی لوله (NPS) و دیواره باید با مرجع ابعادی و مشخصات فنی (Specification) سفارش خوانده شوند. ASME
• ASME B16.25 به انتهای پخ‌خورده برای اتصال جوشی لب‌به‌لب مربوط است و ASME B16.5 فلنج‌ها و اتصالات فلنجی را پوشش می‌دهد؛ هیچ‌یک به‌تنهایی طراحی اتصال پروژه را تعیین نمی‌کند. ASME
• ASTM A106/A106M لوله فولاد کربنی بدون درز برای سرویس دمای بالا را پوشش می‌دهد و نام سایز جای استاندارد و گرید محصول را نمی‌گیرد. ASTM International

عبارت «لوله مانیسمان ۶ اینچ» فقط نام یک اندازه در گفت‌وگوی بازار نیست؛ نقطهٔ شروعی برای تعریف کالایی است که باید با نیاز پروژه هم‌خوان باشد. لوله مانیسمان نام رایج بازار برای لوله فولادی بدون درز است، اما ۶ اینچ به‌تنهایی استاندارد، گرید، دیواره، طول، نوع انتها، روش اتصال، مدارک یا معیار پذیرش را روشن نمی‌کند. در این اندازه، پرسش استعلام اغلب از «فقط لوله» عبور می‌کند و به جزئیات اتصال جوشی یا فلنجی می‌رسد.

بر پایهٔ سیگنال تقاضای داخلی آهن‌تودی ثبت‌شده در 1405/06/24، ۶ اینچ سومین قطر پرتکرار در سفارش‌های ثبت‌شده بوده است. این مشاهده نه آمار بازار است، نه اعلام موجودی و نه اثبات مناسب‌بودن این اندازه برای یک سرویس مشخص. فایدهٔ آن صرفاً نشان‌دادن نیاز تکرارشونده به استعلامی است که اندازه، دیواره، اتصال و مدارک را هم‌زمان تعریف کند.

پاسخ کوتاه

برای سفارش لوله مانیسمان ۶ اینچ، اندازه اسمی لوله (NPS)^۱، استاندارد و گرید، رده (Schedule)^۲ یا ضخامت، طول، نوع انتها و جزئیات اتصال را جداگانه بنویسید. برای اتصال جوشی، پخ و مرجع آماده‌سازی را مشخص کنید؛ برای اتصال فلنجی، مشخصات فلنج و قطعهٔ مقابل را نیز اضافه کنید. رده یا نام اتصال به‌تنهایی فشار مجاز یا پذیرش نهایی پروژه را تعیین نمی‌کند.

۶ اینچ چه چیزی را تعریف می‌کند و چه چیزی را نه؟

در سفارش‌های فنی، ۶ اینچ باید به یک مرجع ابعادی روشن وصل شود، نه اینکه به‌صورت یک قطر خودتوضیح‌گر خوانده شود. ASME B36.10M مرجع ابعادی لوله‌های فولادی جوشی و بدون درز است. این مرجع کمک می‌کند اندازه و دیواره در زبان مشترکی میان طراح، خریدار و تأمین‌کننده نوشته شود، اما به‌تنهایی استاندارد محصول، گرید متریال، طول تحویل، روش اتصال یا فشار مجاز را انتخاب نمی‌کند.

به همین دلیل، دو پیشنهاد با عبارت مشترک «لوله مانیسمان ۶ اینچ» ممکن است کالای یکسانی نباشند. ممکن است در یکی رده مشخص باشد اما طول مبهم بماند؛ در دیگری استاندارد و گرید نوشته شده باشد ولی نوع انتها روشن نباشد؛ یا هر دو کالا یک لوله معرفی شوند اما یکی برای اتصال جوشی و دیگری برای اتصال فلنجی آماده شده باشد. مقایسهٔ قیمت پیش از روشن‌شدن این تفاوت‌ها، مقایسهٔ دو تعریف هم‌سطح نیست.

ASTM A106/A106M در عنوان خود، لولهٔ فولاد کربنی بدون درز برای سرویس دمای بالا را پوشش می‌دهد. این مثال برای فهم مرزها مفید است: نام اندازه جای استاندارد و گرید را نمی‌گیرد و نام استاندارد نیز جای مشخصات فنی ^۳ یک خرید را پر نمی‌کند. مشخصات فنی پروژه باید معلوم کند کدام حالت مجاز، کدام مدرک و کدام معیار پذیرش برای همان سرویس لازم است.

کدام مفهوم‌ها در استعلام ۶ اینچ با هم خلط می‌شوند؟

نخستین خلط، یکی‌گرفتن رده یا ضخامت با فشار مجاز است. رده دسته‌بندی ابعادی دیواره در کنار اندازهٔ اسمی است. فشار مجاز حاصل یک تصمیم طراحی است که به متریال، دما، خوردگی، سیال، جزئیات اتصال، کد طراحی و شرایط پروژه وابسته است. پس عبارت‌هایی مانند «ردهٔ بالاتر برای فشار بالاتر» ممکن است زمینهٔ تصمیم را بیش از حد ساده کنند و نباید جای محاسبه و تأیید مهندسی را بگیرند.

خلط دوم، یکی‌گرفتن «پخ‌دار» با تعریف کامل اتصال جوشی است. پخ (Bevel)^۴ فقط شکل آماده‌سازی لبه برای یک اتصال جوشی لب‌به‌لب است. ASME B16.25 به انتهای جوشی و ابعاد آماده‌سازی آن‌ها می‌پردازد، اما ارجاع به این مرجع به‌تنهایی روش جوشکاری، مواد مصرفی، بازرسی جوش یا پذیرش پروژه را تعیین نمی‌کند. ضخامت دیواره، قطعهٔ مقابل، نقشه و رویهٔ مصوب باید جداگانه خوانده شوند.

خلط سوم، یکی‌گرفتن «فلنجی» با خرید فقط یک شاخه لوله است. ASME B16.5 به فلنج‌ها و اتصالات فلنجی می‌پردازد. در یک اتصال فلنجی، مشخصات لوله فقط یک جزء از زنجیره است؛ مرجع فلنج، نوع اتصال یا سطح مورد نیاز، قطعهٔ مقابل، گسکت و پیچ‌ومهره در صورت کاربرد، و معیار پذیرش نیز باید از سند پروژه گرفته شوند. ذکر «فلنج ۶ اینچ» بدون این فیلدها، امکان هم‌سطح‌سازی پیشنهادها را کم می‌کند.

خلط چهارم، برابرگرفتن گواهی آزمایش کارخانه (MTC)^۵ با پذیرش کامل کالا است. MTC می‌تواند شواهد ثبت‌شدهٔ محصول را نشان دهد، ولی وقتی ارزش کنترلی دارد که ارتباط آن با سفارش، مارکینگ و شناسهٔ محموله روشن باشد. یک مدرک بدون مسیر قابلیت ردیابی (Traceability)^۶، جای کنترل ابعاد، نوع انتها یا وضعیت ظاهری را نمی‌گیرد.

ماتریس مرجع استعلام و مقایسهٔ پیشنهادها

به‌جای فرستادن یک عنوان کوتاه، یک ماتریس سفارش بسازید. در ستون نخست، ورودی مصوب پروژه را بنویسید؛ در ستون دوم، پاسخ فروشنده را دقیقاً با همان واحد و مرجع ثبت کنید؛ و در ستون سوم، شواهدی را تعیین کنید که هنگام تحویل یا پیش از پذیرش قابل بررسی‌اند. این ماتریس تصمیم نمی‌گیرد کدام اتصال برای پروژه مناسب است؛ فقط تفاوت میان نیاز، پیشنهاد و کالای تحویلی را قابل مشاهده می‌کند.

اگر یک پیشنهاد به‌جای رده، ضخامت نوشته است یا برعکس، تبدیل و هم‌ارزی را حدس نزنید. هر دو مقدار باید با مرجع ابعادی و مشخصات فنی پروژه خوانده شوند. جدول وزن و ابعاد لوله مانیسمان برای خواندن داده‌های کمکی مفید است، اما ابزار جای ویرایش مرجع، تلرانس، روش اندازه‌گیری یا معیار پذیرش پروژه را نمی‌گیرد.

همچنین از یک عبارت عمومی مانند «فلنج کامل» نتیجه نگیرید که همهٔ اجزای لازم تعریف شده‌اند. فهرست اجزای بسته باید در پیشنهاد دیده شود و با فهرست اقلام پروژه مقایسه شود. اگر مسئولیت تأمین فلنج یا اجزای مکمل با طرف دیگری است، همان مرز مسئولیت باید پیش از سفارش ثبت شود تا کالای درست با انتظار نادرست مقایسه نشود.

اتصال جوشی در سفارش ۶ اینچ چگونه تعریف می‌شود؟

یک روش عملی برای ثبت وضعیت هر ردیف، استفاده از سه برچسب «منطبق»، «نیازمند توضیح» و «مغایر» است. در ردیف‌های نیازمند توضیح، شمارهٔ سفارش، شناسهٔ بسته، ویژگی مشاهده‌شده، مدرک مرتبط و اقدام بعدی را بنویسید. کنترل لوله مانیسمان هنگام تحویل چک‌لیست گسترده‌تری برای تفکیک کنترل ظاهری، مدرکی و فنی ارائه می‌کند.

اشتباه‌های رایج در استعلام ۶ اینچ

• مقایسهٔ پیشنهادها فقط بر پایهٔ عبارت «۶ اینچ» و نادیده‌گرفتن دیواره، گرید یا طول.
• فرض‌کردن اینکه رده یا ضخامت، فشار مجاز پروژه را به‌تنهایی تعیین می‌کند.
• نوشتن «پخ‌دار» بدون مرجع، تعداد سرهای آماده، قطعهٔ مقابل و حفاظت حمل.
• نوشتن «فلنجی» بدون روشن‌کردن دامنهٔ اجزای عرضه و مرجع کنترل آن‌ها.
• پذیرفتن MTC بدون بررسی اتصال آن به مارکینگ و محموله.
• مقایسهٔ قیمت پیش از هم‌سطح‌کردن تعریف فنی و مسئولیت تأمین اجزا.
• تبدیل یک مشاهدهٔ داخلی دربارهٔ فراوانی سفارش به ادعای موجودی یا توصیهٔ مهندسی.

ریشهٔ این خطاها جایگزین‌کردن یک عنوان بازار با یک تعریف فنی کامل است. هرچه اتصال و اجزای مکمل در سفارش مهم‌تر شوند، ارزش فهرست‌کردن ردیف‌های مستقل نیز بیشتر می‌شود. این کار فرایند خرید را کند نمی‌کند؛ ابهام را پیش از تحویل، نصب یا تصمیم تجاری آشکار می‌کند.

محدودیت‌های این راهنما

این راهنما هیچ موجودی، قیمت، طول قابل عرضه، ردهٔ در دسترس، فشار مجاز یا روش اتصال مناسب برای لولهٔ ۶ اینچ اعلام نمی‌کند. سیگنال تقاضای داخلی نیز فقط مشاهده‌ای تاریخ‌دار از سفارش‌های آهن‌تودی در 2026-07-27 است و نباید به بازار، تأمین یا هر پروژهٔ دیگری تعمیم داده شود. اطلاعات تجاری متغیر باید در زمان استعلام بررسی شود.

این مقاله جای طراحی اتصال، محاسبهٔ فشار، انتخاب گسکت یا پیچ‌ومهره، تدوین روش جوشکاری، آزمون یا پذیرش نهایی را نمی‌گیرد. استاندارد، گرید، دیواره، نوع انتها و جزئیات اتصال باید با سرویس، نقشه، کد طراحی و مشخصات فنی مصوب پروژه هماهنگ شوند. هر جایگزینی یا ابهام باید پیش از خرید یا مصرف به‌صورت مکتوب بررسی شود.

منابع

1. سیگنال تقاضای داخلی آهن‌تودی — داده‌ی منتشرنشده، آهن‌تودی
2. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
3. ASME B36.10M Welded and Seamless Wrought Steel Pipe، ASME
4. ASME B16.25 Buttwelding Ends، ASME
5. ASME B16.5 Pipe Flanges and Flanged Fittings، ASME

نام «مانیسمان» در بازار ایران به لوله فولادی بدون درز اشاره می‌کند و ریشه‌اش به فرایند نورد و سوراخ‌کاری تاریخی برادران مانسمان بازمی‌گردد. Salzgitter AG ثبت کرده است که رینهارد و ماکس مانسمان در 1885 برای فرایند نورد لوله فولادی بدون درز درخواست ثبت اختراع دادند و در 1886 نخستین لوله بدون درز نورد شد. با این حال، نام مانیسمان به‌تنهایی استاندارد، گرید، ابعاد، آزمون یا انطباق محصول را ثابت نمی‌کند.

• Salzgitter AG ریشه فرایند مانیسمان را به درخواست ثبت اختراع برادران مانسمان در 1885 و نورد نخستین لوله فولادی بدون درز در 1886 نسبت می‌دهد. Salzgitter AG Geschichte
• Salzgitter AG ترکیب نورد مورب و نورد پیلگر را فرایند مانیسمان می‌نامد و توضیح می‌دهد که این فرایند برای ساخت بدنه توخالی بدون درز از شمش فولادی به کار رفت. Salzgitter AG Geschichte
• ASME B36.10M مرجع ابعادی لوله فولادی جوشی و بدون درز است؛ بنابراین نام بازار جای اندازه، دیواره و مرجع ابعادی را نمی‌گیرد. ASME
• ASTM A106/A106M نمونه‌ای از مشخصات محصول برای لوله فولاد کربنی بدون درز در سرویس دمای بالا است و نشان می‌دهد نام مانیسمان جای استاندارد و گرید محصول نیست. ASTM International

«مانیسمان» نامی است که در بازار ایران برای لوله فولادی بدون درز بسیار شنیده می‌شود. این نام از یک روش تاریخی ساخت لوله گرفته شده است، نه از یک رده، گرید یا استاندارد محصول. دانستن این تفاوت فقط یک نکتهٔ تاریخی نیست: اگر نام بازار جای مشخصات فنی سفارش بنشیند، دو پیشنهاد با عنوان یکسان ممکن است در واقع دو کالای متفاوت باشند.

Salzgitter AG در روایت آرشیوی خود ثبت کرده است که رینهارد و ماکس مانسمان در 1885 برای فرایند نورد لوله فولادی بدون درز درخواست ثبت اختراع دادند و در 1886 نخستین لولهٔ بدون درز با این روش نورد شد. از همین پیوند تاریخی است که واژهٔ «مانیسمان» در گفت‌وگوی بازار به لولهٔ بدون درز راه پیدا کرده است. اما برای خرید یا کنترل تحویل، باید از این نام عبور کرد و استاندارد، گرید، ابعاد، نوع انتها، مدارک و معیار پذیرش را جداگانه نوشت.

پاسخ کوتاه

به لولهٔ بدون درز «مانیسمان» می‌گویند چون این نام به فرایند تاریخی ساخت لوله بدون درزِ مرتبط با برادران مانسمان بازمی‌گردد. در کاربرد بازار، مانیسمان معمولاً به لوله فولادی بدون درز اشاره دارد؛ بااین‌حال، نام مانیسمان به‌تنهایی استاندارد، گرید، اندازه، دیواره، آزمون، مدرک یا انطباق محصول را تعیین نمی‌کند. سفارش واقعی باید این فیلدها را جداگانه روشن کند.

ریشهٔ نام مانیسمان چیست؟

داستان این نام به توسعهٔ فناوری ساخت لولهٔ فولادی بدون درز در آلمان بازمی‌گردد. منبع آرشیوی Salzgitter AG توضیح می‌دهد که رینهارد و ماکس مانسمان در 1885 برای یک فرایند نورد لولهٔ فولادی بدون درز درخواست ثبت اختراع دادند. همان منبع ثبت می‌کند که در 1886 نخستین لولهٔ بدون درز با این روش نورد شد. بنابراین «مانیسمان» در اصل یک نام تاریخی است که به خانواده‌ای از نوآوری‌های تولید لوله بدون درز گره خورده است.

در توضیح Salzgitter AG از فرایند مانیسمان، ترکیب نورد مورب و نورد پیلگر به‌عنوان مسیر ساخت بدنهٔ توخالی فولادی بدون درز معرفی می‌شود. در بیان ساده، مادهٔ اولیه فولادی در فرایند شکل‌دهی به یک پوستهٔ توخالی تبدیل می‌شود و سپس ابعاد آن کنترل می‌شود. همین حذف درز طولی از بدنهٔ لوله است که اصطلاح فنی «بدون درز» را معنادار می‌کند.

با گذشت زمان، یک نام تاریخی می‌تواند در زبان بازار کوتاه‌تر و عمومی‌تر شود. به‌همین دلیل، در مکالمهٔ خرید ممکن است «لوله مانیسمان» و «لوله بدون درز» به جای هم گفته شوند. این هم‌پوشانی زبانی برای پیدا کردن موضوع یا شروع استعلام کاربرد دارد، اما برای تعریف فنی کالا کافی نیست. نام تاریخی نباید به برگهٔ سفارش منتقل شود، مگر اینکه فیلدهای لازم کنارش باشند.

برای توضیح خود محصول و تفاوت آن با لولهٔ دارای درز، لوله بدون درز چیست را ببینید. تمرکز این مقاله بر دلیل نام مانیسمان و اثر آن بر زبان سفارش است، نه تکرار راهنمای عمومی انواع لوله.

مانیسمان، بدون درز و فرایند تولید چه تفاوتی دارند؟

گام چهارم، تفاوت‌ها را قابل پیگیری ثبت کنید. سه برچسب ساده «منطبق»، «نیازمند توضیح» و «مغایر» کمک می‌کنند مسئلهٔ فنی با موضوع تجاری خلط نشود. در هر مورد، شماره سفارش، شناسهٔ بسته، ویژگی مشاهده‌شده، مدرک مرتبط و اقدام بعدی را درج کنید. چک‌لیست خرید لوله مانیسمان این مسیر را به پرسش‌های عملی‌تر پیش از استعلام و تحویل وصل می‌کند.

چگونه میان دو پیشنهاد با عنوان مانیسمان تصمیم بگیریم؟

ابتدا نام مشترک را کنار بگذارید و فیلدها را مقایسه کنید. اگر هر دو پیشنهاد «مانیسمان» هستند ولی در استاندارد، گرید، دیواره، طول، نوع انتها یا مدارک اختلاف دارند، هنوز دو پیشنهاد هم‌تعریف ندارید. در این مرحله، مسئله انتخاب قیمت یا فروشنده نیست؛ مسئله روشن‌کردن تعریف کالا است.

سپس بررسی کنید که کدام داده‌ها از منبع مصوب پروژه آمده‌اند و کدام فقط از گفت‌وگوی بازار. استاندارد و گرید نباید از روی نام مانیسمان حدس زده شوند. همچنین اگر نیاز پروژه به آزمون، مدرک یا شرایط خاصی اشاره دارد، آن نیاز را به فیلد قابل پاسخ در استعلام تبدیل کنید. استانداردهای لوله مانیسمان برای تفکیک نقش استانداردها در این گام، منبع داخلی مکمل است.

در پایان، وقتی تعریف فنی هم‌سطح شد، شرایط تجاری همان کالا را مقایسه کنید: مقدار، واحد فروش، شرایط تحویل و تاریخ پیشنهاد. اطلاعات تجاری متغیر، مانند قیمت و موجودی، باید در زمان استعلام از قیمت و خرید لوله مانیسمان بررسی شود. این مقاله هیچ قیمت، موجودی یا برتری فروشنده‌ای اعلام نمی‌کند.

اشتباه‌های رایج دربارهٔ نام مانیسمان

• فرض‌کردن اینکه مانیسمان نام یک استاندارد محصول است.
• نتیجه‌گرفتن گرید یا دیواره از روی نام بازار.
• یکی‌گرفتن بدون درز بودن با تأیید همهٔ نیازهای پروژه.
• تصور اینکه هر کالای بدون درز امروز حتماً با همان مسیر تاریخی تولید شده است.
• استفاده از واژهٔ مانیسمان در سفارش بدون اندازه، ضخامت، طول و نوع انتها.
• پذیرفتن یک MTC بدون کنترل ارتباط آن با محموله.
• مقایسهٔ قیمت دو پیشنهاد پیش از مقایسهٔ تعریف فنی آن‌ها.

این خطاها در ظاهر کوچک‌اند، اما نتیجهٔ مشترکی دارند: یک نام عمومی جای داده‌ای می‌نشیند که باید قابل مشاهده، قابل مقایسه و قابل پیگیری باشد. نام مانیسمان به درک زبان بازار کمک می‌کند؛ کیفیت تصمیم خرید از تکمیل فیلدهای فنی آغاز می‌شود.

محدودیت‌های این راهنما

این مقاله یک مرور تاریخی و اصطلاحی است و هیچ محصول، کارخانه، روش ساخت جاری، استاندارد، گرید یا مدرکی را برای پروژه‌ای تأیید نمی‌کند. تاریخ فرایند بر پایه منبع آرشیوی Salzgitter AG بیان شده است؛ برای کالای واقعی باید مشخصات و مدارک همان محموله بررسی شود.

نام مانیسمان به‌تنهایی فشار مجاز، کاربرد، کیفیت، اصالت، موجودی یا قیمت را نشان نمی‌دهد. انتخاب لوله، اتصال، آزمون و پذیرش باید با شرایط سرویس، کد طراحی و مشخصات فنی مصوب پروژه هماهنگ شود. اگر داده‌ای در پیشنهاد یا تحویل مبهم است، آن را به‌جای فرض‌کردن منطبق، ثبت و برای بررسی ارجاع کنید.

منابع

1. Reinhard and Max Mannesmann، Salzgitter AG Geschichte
2. What is the Mannesmann seamless tube-making process، Salzgitter AG Geschichte
3. ASME B36.10M Welded and Seamless Wrought Steel Pipe، ASME
4. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International

برای مقایسه لوله مانیسمان ایرانی و چینی، مبدأ تولید به‌تنهایی معیار کافی نیست. باید استاندارد و ویرایش (Edition)، گرید، نوع ساخت، ابعاد، گواهی آزمایش کارخانه (MTC)، مارکینگ، قابلیت ردیابی، بازرسی تحویل و شرایط هر پیشنهاد را با مشخصات فنی پروژه تطبیق داد.

• ASTM A106/A106M دامنه لوله فولاد کربنی بدون درز برای سرویس دمای بالا را تعریف می‌کند؛ مبدأ تولید جای مشخصات فنی را نمی‌گیرد. ASTM International
• ASME B36.10M مرجع ابعادی لوله فولادی جوشی و بدون درز است و برای کنترل قطر و ضخامت باید به مشخصات پروژه همراه شود. ASME
• گواهی آزمایش کارخانه (MTC) باید با سفارش، مارکینگ و مسیر ردیابی محموله تطبیق داده شود و به‌تنهایی پذیرش پروژه را قطعی نمی‌کند. ASTM International
• در محدوده‌ی ۱۰ و ۱۲ اینچ، انتخاب بین لوله‌ی ایرانی و چینی عملاً وجود ندارد چون تولید داخلی در دسترس نیست.

پرسش «لوله مانیسمان ایرانی بهتر است یا چینی؟» پاسخ یک‌کلمه‌ای ندارد. مبدأ تولید می‌تواند در تصمیم خرید اثر داشته باشد، اما جای مشخصات فنی پروژه، استاندارد، گرید، ابعاد، گواهی آزمایش کارخانه (MTC)، بازرسی و شرایط تحویل را نمی‌گیرد. مقایسه‌ای که فقط بر کشور سازنده تکیه کند، ممکن است تفاوت‌های مهم دو پیشنهاد را پنهان کند.

روش قابل‌دفاع این است که ابتدا دو پیشنهاد را از نظر فنی یکسان‌سازی کنید، سپس مدارک و قابلیت ردیابی را بسنجید و در پایان شرایط تجاری را مقایسه کنید. محصول مناسب، محصولی نیست که برچسب مبدأ جذاب‌تری دارد؛ محصولی است که برای همان پروژه منطبق، قابل‌ردیابی و قابل‌پذیرش است.

پاسخ کوتاه

مبدأ تولید به‌تنهایی معیار کیفیت یا پذیرش فنی نیست. دو پیشنهاد را با استاندارد و ویرایش (Edition)، گرید، نوع ساخت، ابعاد، MTC، مارکینگ و شرایط تحویل یکسان‌سازی کنید؛ سپس فقط میان محصولات منطبق، قیمت و ریسک تحویل را مقایسه کنید. در عمل، قطر سفارش بیش از هر عامل دیگری تعیین می‌کند که اصلاً حق انتخاب بین ایرانی و چینی دارید یا نه.

قطر سفارش، اولین چیزی که انتخاب را محدود می‌کند

بیشتر مقاله‌های این حوزه، مقایسه‌ی ایرانی و چینی را یک بحث کیفی فرض می‌کنند. در بازار واقعی، پیش از رسیدن به بحث کیفیت، یک محدودیت ساده‌تر تصمیم را می‌بندد: در بخشی از محدوده‌ی قطر، عملاً فقط یک گزینه وجود دارد.

بر پایه‌ی سفارش‌های واقعی آهن‌تودی (وضعیت تأمین در تاریخ 1405/06/21):

پرتقاضاترین قطرها در سفارش‌های ما به‌ترتیب ۱ اینچ، سپس ۲ اینچ و سپس ۶ اینچ هستند یعنی حجم اصلی بازار دقیقاً در همان محدوده‌ای است که هر دو گزینه وجود دارند و مقایسه ارزش دارد.

اهمیت عملی این تفکیک زیاد است: اگر پروژه‌ی شما ۱۲ اینچ می‌خواهد، وقت گذاشتن روی «ایرانی بهتر است یا چینی» تلف کردن زمان است و باید مستقیم سراغ کنترل مدارک، مارکینگ و زمان تحویل همان محموله‌ی وارداتی بروید. برعکس، اگر ۱ یا ۲ اینچ می‌خواهید، هر دو گزینه در دسترس است و مقایسه‌ی ساختاریافته‌ی این مقاله دقیقاً همان‌جا به کار می‌آید.

چرا مقایسه بر پایه کشور کافی نیست؟

دو لوله ممکن است هر دو «مانیسمان» نامیده شوند اما استاندارد، گرید، اندازه، ضخامت، طول، نوع انتها یا مدارک متفاوتی داشته باشند. در این حالت، نتیجه‌گیری بر پایه ایران یا چین، علت اصلی تفاوت را نشان نمی‌دهد. حتی دو پیشنهاد با یک مبدأ نیز ممکن است مشخصات فنی و سطح مدارک یکسان نداشته باشند.

ASTM A106/A106M برای لوله فولاد کربنی بدون درز سرویس دمای بالا تعریف شده است؛ ASME B36.10M نیز نقش ابعادی دارد. هیچ‌یک از این مراجع، مبدأ تولید را جایگزین کنترل مشخصات محصول نمی‌دانند. پس اولین قدم، پرسیدن «چه چیزی در مشخصات فنی خواسته شده؟» است.

ماتریس مقایسه دو پیشنهاد

اول مشخصات فنی را یکسان کنید

از تأمین‌کننده بخواهید پیشنهاد را با فیلدهای قابل‌مقایسه ارائه کند: استاندارد و ویرایش، گرید، نوع ساخت، قطر یا NPS، ضخامت یا Schedule، طول، نوع انتها و آزمون‌ها. اگر یک پیشنهاد A106 و دیگری استاندارد دیگری است، تا زمانی که مرجع فنی پروژه معادل‌بودن را بررسی نکرده، آن‌ها را یک محصول فرض نکنید.

رده نیز به‌تنهایی برای مقایسه کافی نیست. رده به ضخامت دیواره مربوط است، نه اینکه استاندارد محصول یا گرید را کامل تعریف کند. وزن، طول و قطر خارجی نیز باید هم‌زمان کنترل شوند.

مدارک و قابلیت ردیابی؛ معیار قابل‌بررسی

MTC می‌تواند اطلاعات ثبت‌شده محصول را نشان دهد، اما ارزش آن به اتصالش با سفارش و کالا وابسته است. شماره‌های ردیابی، مارکینگ، استاندارد و گرید درج‌شده، و روش تطبیق با محموله را بررسی کنید. اگر مدرک برای محصولی است که نمی‌توان آن را به بسته یا شاخه تحویلی وصل کرد، ابهام باید پیش از پذیرش روشن شود.

این موضوع ادعای اصالت‌سنجی مطلق نیست. هدف، کاهش ریسک مغایرت و ایجاد مسیر پیگیری است. برای جزئیات، راهنمای گواهی MTC لوله و کنترل لوله مانیسمان هنگام تحویل را ببینید.

چگونه دو پیشنهاد را واقعاً هم‌سطح کنیم؟

مقایسه درست زمانی آغاز می‌شود که هر دو تأمین‌کننده به یک فرم استعلام پاسخ داده باشند. اگر یکی قطر را بر حسب NPS و دیگری بر حسب میلی‌متر نوشته است، اگر یکی طول شاخه و دیگری وزن کل را گفته، یا اگر یکی آزمون و مدرک را در پیشنهاد آورده و دیگری نه، ابتدا باید این تفاوت‌ها به یک زبان مشترک تبدیل شوند.

یک جدول تطبیق بسازید و در هر ردیف مقدار درخواستی، مقدار پیشنهاد اول و مقدار پیشنهاد دوم را قرار دهید. ردیف‌های ضروری معمولاً شامل استاندارد و ویرایش، گرید، نوع ساخت، قطر خارجی، ضخامت، طول، تلرانس، نوع انتها، مقدار، مدارک، آزمون‌ها و شرایط تحویل‌اند. هر خانه مبهم را «نیازمند شفاف‌سازی» ثبت کنید، نه «منطبق».

این مرحله برای مقایسه ایرانی و چینی یکسان است؛ تفاوت مبدأ نباید باعث شود کنترل‌های پایه فقط برای یکی از دو پیشنهاد انجام شود. معیار منصفانه، یکسان‌بودن سطح پرسش و قابلیت پاسخ‌گویی هر پیشنهاد است.

موجودی، زمان تحویل و ریسک پروژه

زمان تحویل و دسترسی واقعی می‌تواند در انتخاب تجاری مهم باشد، اما نباید به ادعای کلی درباره همه محصولات یک کشور تبدیل شود. موجودی و زمان تحویل باید از پیشنهاد همان تأمین‌کننده، با تاریخ و شرایط روشن، دریافت شود. اگر زمان تحویل برای پروژه حساس است، تعهدهای قراردادی، امکان بازرسی، حمل، بسته‌بندی و مسیر رسیدگی به مغایرت را نیز مقایسه کنید.

در برخی خریدها، هزینه تأخیر یا دوباره‌کاری از اختلاف اولیه قیمت مهم‌تر است. این هزینه برای همه پروژه‌ها عدد ثابتی ندارد؛ تنها با برنامه پروژه، قرارداد و وضعیت واقعی تحویل قابل ارزیابی است. بنابراین بهتر است واحد فنی و خرید پیش از انتخاب، معیارهای زمانی و پذیرش را به‌صورت مشترک ثبت کنند.

قیمت را چگونه منصفانه مقایسه کنیم؟

پیشنهاد ارزان‌تر لزوماً هزینه کل پایین‌تری ندارد. ابتدا بررسی کنید واحد قیمت چیست: کیلوگرم، شاخه یا مقدار دیگری؟ سپس وزن واقعی، ضخامت، طول، مقدار، مدارک، آزمون، محل تحویل و شرایط پرداخت را هم‌سطح کنید. اگر مشخصات یکسان نیستند، اختلاف قیمت ممکن است فقط بازتاب اختلاف محصول باشد.

در مقایسه تجاری، هزینه احتمالی تأخیر، بازرسی اضافه، مغایرت مدرک یا نیاز به تعویض نیز باید برای پروژه دیده شود. این‌ها رقم ثابت و عمومی ندارند و باید از شرایط واقعی سفارش و قرارداد استخراج شوند.

بازرسی هنگام تحویل

در تحویل، کنترل اولیه باید بر تطبیق باشد: شمارش، ابعاد قابل‌اندازه‌گیری، وضعیت ظاهری، مارکینگ، بسته‌بندی و مدارک. هر اختلاف را ثبت کنید و پیش از مصرف با تأمین‌کننده و واحد QC پروژه مطرح کنید. ظاهر خوب یا بد، جای مشخصات فنی و بازرسی توافق‌شده را نمی‌گیرد.

تصمیم‌نامه کوتاه خرید

۱. نیاز پروژه را بدون اشاره به مبدأ بنویسید. ۲. دو پیشنهاد را با مشخصات فنی واحد درخواست کنید. ۳. مدارک و ردیابی هر پیشنهاد را بررسی کنید. ۴. واحد قیمت و شرایط تحویل را هم‌سطح کنید. ۵. مغایرت‌ها را برای تأیید فنی ثبت کنید. ۶. بعد از پذیرش فنی، تصمیم تجاری را با هزینه کل بگیرید.

این روش مانع نمی‌شود که مبدأ تولید یکی از معیارهای تصمیم باشد؛ فقط نمی‌گذارد جای همه معیارهای دیگر را بگیرد. برای فرم کامل‌تر استعلام، چک‌لیست خرید لوله مانیسمان را استفاده کنید.

اشتباه‌های رایج در این مقایسه

• تعمیم دادن یک تجربه به یک کشور. یک محموله‌ی مشکل‌دار، درباره‌ی همه‌ی تولیدکنندگان آن مبدأ چیزی ثابت نمی‌کند. واحد تحلیل، همان سفارش و همان تأمین‌کننده است.
• مقایسه‌ی قیمت دو محصول با وزن متفاوت. اختلاف ضخامت یا طول شاخه، اختلاف قیمت می‌سازد که ربطی به مبدأ ندارد.
• بحث بر سر مبدأ در قطری که فقط یک گزینه دارد. در ۱۰ و ۱۲ اینچ این بحث موضوعیت ندارد؛ انرژی باید صرف کنترل مدارک و زمان تحویل شود.
• سخت‌گیری نامتقارن. درخواست MTC و مارکینگ از یک تأمین‌کننده و نه از دیگری، مقایسه را از همان ابتدا بی‌اعتبار می‌کند.
• فرض‌کردن هم‌ارزی استاندارد بدون تأیید مرجع فنی. دو استاندارد متفاوت روی دو پیشنهاد، یعنی دو محصول متفاوت تا وقتی مسئول فنی پروژه خلافش را تأیید نکند.
• نادیده‌گرفتن ویرایش استاندارد.نام استاندارد بدون ویرایش (Edition)، برای کنترل پذیرش کافی نیست.

خروجی قابل دفاع برای تصمیم

در پایان مقایسه، به‌جای عبارت کلی «ایرانی بهتر است» یا «چینی به‌صرفه‌تر است»، یک نتیجه قابل‌پیگیری بنویسید: کدام پیشنهاد با مشخصات فنی پروژه منطبق است، چه مدارکی را ارائه کرده، چه مواردی نیازمند تأیید دارد و شرایط تحویل آن چیست. سپس دلیل انتخاب را به همان جدول تطبیق وصل کنید.

اگر هر دو پیشنهاد از نظر فنی منطبق باشند، معیارهای تجاری مانند قیمت هم‌سطح، زمان تحویل، شرایط پرداخت و خدمات قراردادی می‌توانند تصمیم را تکمیل کنند. اگر یک پیشنهاد از نظر فنی منطبق نیست، نباید با امتیاز تجاری بالاتر به‌عنوان جایگزین فرض شود مگر آنکه مرجع فنی پروژه آن را تأیید کند.

برای قیمت و خرید لوله مانیسمان، مشخصات فنی و مدارک موردنیاز را در استعلام روشن کنید تا پیشنهادها واقعاً قابل مقایسه باشند.

منابع

1. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
2. ASME B36.10M Welded and Seamless Wrought Steel Pipe، ASME
3. ASTM A53/A53M Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless، ASTM International

بر پایه سیگنال تأمین داخلی ثبت‌شده در 1405/06/19، لوله مانیسمان ۱۰ و ۱۲ اینچ در بازار مورد بررسی عملاً از مسیر وارداتی تأمین می‌شود؛ تا حدود ۸ اینچ تولید داخلی نیز در دسترس است. این وضعیت، ادعای موجودی لحظه‌ای یا برتری کیفی نیست. برای استعلام، استاندارد، گرید، ابعاد، مدارک، قابلیت ردیابی و زمان تحویل همان محموله را مکتوب کنترل کنید.

• در سیگنال تأمین داخلی ثبت‌شده در 1405/06/19، تا حدود ۸ اینچ تولید داخلی در دسترس گزارش شده و ۱۰ و ۱۲ اینچ عملاً فقط وارداتی گزارش شده‌اند. داده‌ی داخلی آهن‌تودی (۱۴۰۵/۰۵/۰۵)
• ASME B36.10M مرجع ابعادی لوله فولادی جوشی و بدون درز است؛ قطر و ضخامت باید از نام برند یا مسیر تأمین جداگانه کنترل شوند. ASME
• ASTM A106/A106M لوله فولاد کربنی بدون درز برای سرویس دمای بالا را پوشش می‌دهد و ASTM A530/A530M الزامات عمومی گروهی از لوله‌های فولاد کربنی و آلیاژی تخصصی را پوشش می‌دهد. ASTM International

وقتی اندازه سفارش به ۱۰ یا ۱۲ اینچ می‌رسد، پرسش خرید فقط «چه رده‌ای لازم است؟» نیست. مسیر تأمین، زمان لازم برای کامل‌شدن مدارک، روش کنترل تحویل و ریسک جایگزینی هم به بخشی از تصمیم تبدیل می‌شوند. در این قطرها، یک استعلام کوتاه و مبهم می‌تواند باعث شود کالایی با تعریف ناقص یا مدرکی بی‌ارتباط با محموله پیشنهاد شود.

این راهنما درباره قیمت، موجودی لحظه‌ای یا برتری کیفی محصول داخلی و وارداتی نیست. موضوع آن یک واقعیت تأمین تاریخ‌دار و شیوه استفاده درست از آن است: چگونه قطر سفارش را به مسیر تأمین، مشخصات کالا، مدارک و کنترل تحویل وصل کنیم تا تصمیم خرید قابل‌پیگیری بماند.

پاسخ کوتاه

بر پایه سیگنال تأمین داخلی ثبت‌شده در 1405/06/19، لوله مانیسمان ۱۰ و ۱۲ اینچ در بازار مورد بررسی عملاً از مسیر وارداتی تأمین می‌شود؛ تا حدود ۸ اینچ تولید داخلی نیز در دسترس است. این وضعیت، ادعای موجودی لحظه‌ای یا برتری کیفی نیست. برای استعلام، مشخصات فنی (Specification)^۱، گرید، ابعاد، مدارک، قابلیت ردیابی (Traceability)^۲ و زمان تحویل همان محموله را مکتوب کنترل کنید.

مسئله تأمین در قطرهای بزرگ چیست؟

لوله مانیسمان، نام رایج بازار برای لوله فولادی بدون درز است. در سفارش‌های متعارف، ممکن است خریدار ابتدا میان چند پیشنهاد از نظر مبدأ تولید، شرایط تجاری یا مدارک مقایسه کند. اما در قطرهای بزرگ، پیش از رسیدن به این مقایسه باید روشن شود که چه مسیر تأمینی واقعاً برای کالای مورد نظر وجود دارد. اگر تنها یک مسیر تأمین گزارش شده باشد، زمان و دقت باید از بحث انتخاب مبدأ به تعریف فنی و کنترل شواهد همان مسیر منتقل شود.

بر پایه داده داخلی آهن‌تودی که در 1405/06/19 ثبت شده است، تا حدود ۸ اینچ تولید داخلی در دسترس گزارش شده و برای ۱۰ و ۱۲ اینچ، تأمین عملاً وارداتی گزارش شده است. این عبارت، آمار کل بازار ایران، تضمین موجودی امروز یا پیش‌بینی آینده نیست. واردات، تولید، سفارش‌های باز و شرایط حمل می‌توانند وضعیت را تغییر دهند؛ بنابراین باید آن را یک نقطه شروع برای استعلام دانست، نه پاسخ نهایی برای یک خرید مشخص.

نتیجه عملی ساده است: اگر پروژه به لوله ۱۰ یا ۱۲ اینچ نیاز دارد، از همان تماس اول باید روی مشخصات کامل کالا، مدارک قابل ارائه، تاریخ اعتبار پیشنهاد و زمان تحویل تمرکز کند. پرسش «داخلی یا وارداتی؟» در این حالت ممکن است انتخابی واقعی نباشد، ولی پرسش‌های مربوط به استاندارد، گرید، ضخامت، ردیابی و پذیرش همچنان کاملاً واقعی و ضروری‌اند.

چه چیزهایی را با مسیر تأمین اشتباه نگیریم؟

مسیر تأمین با کیفیت، استاندارد یا پذیرش فنی یک چیز نیست. اینکه یک محموله از مسیر وارداتی پیشنهاد می‌شود، به‌تنهایی نمی‌گوید برای سرویس پروژه مناسب است، کدام گرید را دارد یا مدارک آن کامل است. به همین ترتیب، وجود مسیر تولید داخلی تا یک قطر مشخص، به‌معنای تضمین موجودی، طول، رده یا ویژگی یک سفارش معین نیست.

اندازه نیز به‌تنهایی تعریف کامل کالا نیست. ASME B36.10M مرجعی برای ابعاد لوله فولادی جوشی و بدون درز است، اما استاندارد محصول یا گرید را تعیین نمی‌کند. ASTM A106/A106M در عنوان خود لوله فولاد کربنی بدون درز برای سرویس دمای بالا را پوشش می‌دهد و ASTM A530/A530M الزامات عمومی گروهی از لوله‌های تخصصی فولاد کربنی و آلیاژی را مطرح می‌کند. هر یک نقش جدا دارند و هیچ‌کدام از مسیر تأمین قابل حدس نیستند.

همچنین رده (Schedule)^۳ با فشار مجاز یکی نیست. رده در چارچوب ابعادی به ضخامت دیواره مربوط است، ولی فشار مجاز از طراحی، متریال، دما، خوردگی، اتصال و کد قابل‌اعمال پروژه به‌دست می‌آید. عبارت «۱۰ اینچ رده ۴۰» هنوز برای سفارش کامل کافی نیست؛ باید اندازه، استاندارد، گرید، طول، نوع انتها، مدارک و معیار پذیرش کنار آن نوشته شوند.

مرز تأمین گزارش‌شده را چگونه بخوانیم؟

جدول زیر فقط بازتاب داده داخلی تاریخ‌دار است. هدف آن این نیست که برای هر پروژه نسخه تأمین بپیچد؛ هدف این است که خریدار پیش از مقایسه دو گزینه، بداند در کدام قطر ممکن است اساساً با یک مسیر اصلی تأمین روبه‌رو باشد. تاریخ ثبت داده را در استعلام نگه دارید تا روشن باشد این اطلاعات به کدام زمان مربوط است.

واژه «عملاً» در این جدول مهم است. این واژه به تجربه تجاری ثبت‌شده اشاره دارد، نه یک ممنوعیت فنی یا حقوقی برای تولید داخل و نه حکم دائمی بازار. اگر تأمین‌کننده‌ای مسیر دیگری پیشنهاد می‌دهد، آن پیشنهاد باید با همان سطح از شفافیت بررسی شود: تولیدکننده یا مبدأ، تعریف کالا، اسناد، زمان تحویل و روش اتصال مدرک به محموله.

این مرز تأمین، به‌خصوص برای برنامه‌ریزی خرید اهمیت دارد. وقتی مسیر وارداتی گزارش می‌شود، نباید زمان مدارک، بررسی بسته‌بندی، حمل یا کنترل مغایرت را بعد از ثبت سفارش به یاد آورد. بهتر است این موارد در همان درخواست اولیه به فیلدهای قابل پاسخ تبدیل شوند تا پاسخ فروشنده فقط یک نام یا یک عدد تجاری نباشد.

پیش از استعلام، کالای ۱۰ یا ۱۲ اینچ را کامل تعریف کنید

استعلامی که فقط می‌گوید «لوله مانیسمان ۱۲ اینچ» دو مشکل دارد: مشخص نیست منظور از اندازه چیست و مشخص نیست فروشنده باید چه محصولی را با چه مدرکی ارائه کند. ابتدا اندازه اسمی لوله (NPS)، قطر خارجی در صورت نیاز، ضخامت واقعی یا رده، طول و نوع انتها را جداگانه بنویسید. اگر پروژه مرجع ابعادی یا ویرایش مشخصی را خواسته است، همان مرجع را نیز ثبت کنید.

در گام بعد، استاندارد محصول، گرید، نوع ساخت و ویرایش مورد قبول را اضافه کنید. اگر پروژه برای سرویس خاص الزام آزمون، بازرسی یا مدرک افزوده دارد، آن را به مکاتبه شفاهی واگذار نکنید. فروشنده باید بتواند در پاسخ خود نشان دهد کدام بخش از پیشنهاد به کدام بخش از درخواست پاسخ می‌دهد. این کار به‌ویژه در قطر بزرگ مفید است، زیرا تغییر ضخامت، طول یا نوع انتها می‌تواند کالا و شرایط تحویل را عوض کند.

اگر یکی از این فیلدها هنوز نامعلوم است، آن را با حدس پر نکنید. ابهام را به مرجع فنی پروژه برگردانید تا مشخص شود چه چیزی واقعاً قابل قبول است. راهنمای استانداردهای لوله مانیسمان برای تفکیک نقش استاندارد محصول، مرجع ابعادی و مشخصات فنی پروژه کاربرد دارد.

مدارک و قابلیت ردیابی را در پیشنهاد چگونه بخواهیم؟

برای یک محموله وارداتی یا داخلی، مدرک زمانی ارزش کنترل دارد که به کالای مورد بحث وصل شود. گواهی آزمایش کارخانه می‌تواند اطلاعاتی درباره محصول و آزمون‌های ثبت‌شده داشته باشد، اما یک فایل بدون ارتباط روشن با شاخه‌ها، بسته‌ها یا شناسه محموله، به‌تنهایی نشان نمی‌دهد همان کالا تحویل شده است. از ابتدا بپرسید چه شناسه‌هایی روی کالا یا بسته می‌آید و چگونه با مدارک تطبیق داده می‌شود.

در پاسخ استعلام، فقط وجود یا نبود MTC را ثبت نکنید. نام و شماره مدرک، استاندارد و گرید درج‌شده، ویرایش، شناسه ذوب یا محموله در حد توافق، وضعیت مارکینگ و هر آزمون قراردادی را در یک جدول کنترل بیاورید. اگر بخشی بعداً ارائه می‌شود، آن را «نیازمند تکمیل پیش از پذیرش» ثبت کنید، نه اینکه از حالا منطبق تلقی شود.

این رویکرد به‌معنای ادعای اصالت‌سنجی مطلق نیست. هدف، ساختن یک مسیر مستند برای کاهش ابهام است: سفارش، پیشنهاد، مدرک، مارکینگ و محموله باید بتوانند در حد سطح ردیابی مورد نیاز پروژه به هم وصل شوند. برای جزئیات بیشتر، راهنمای گواهی آزمایش کارخانه برای لوله را بخوانید.

چگونه مسیر تأمین را به تصمیم خرید تبدیل کنیم؟

اول، قطر سفارش را با اطلاعات فنی کامل مشخص کنید. سپس وضعیت مسیر تأمین را برای همان تاریخ استعلام دریافت کنید؛ نه برای یک قطر نزدیک و نه برای کالایی با رده نامعلوم. اگر ۱۰ یا ۱۲ اینچ پیشنهاد می‌شود، از فروشنده بخواهید زمان آماده‌شدن کالا، مدارک قابل ارائه و مبنای آن زمان را جدا از هم بیان کند. پاسخ «موجود است» بدون تعریف کالا و تاریخ، پاسخ قابل تصمیم نیست.

دوم، پیشنهاد را با سفارش سطر‌به‌سطر تطبیق دهید. هر تفاوت در گرید، ضخامت، طول، نوع انتها، مدرک یا زمان تحویل باید یکی از سه وضعیت «منطبق»، «نیازمند توضیح» یا «مغایر» بگیرد. این دسته‌بندی بهتر از برچسب‌های کلی مانند «درجه‌یک» یا «خوب» است، زیرا دقیقاً نشان می‌دهد قبل از تصمیم چه چیزی باید تکمیل یا تأیید شود.

سوم، فقط پس از پذیرش فنی اولیه، شرایط تجاری را مقایسه کنید. اگر دو پیشنهاد ضخامت، طول، سطح مدرک یا شرایط تحویل یکسان ندارند، مقایسه مستقیم آن‌ها منصفانه نیست. هزینه کل پروژه می‌تواند از حمل، بازرسی، تأخیر یا رفع مغایرت تأثیر بگیرد، اما این‌ها عدد ثابت و عمومی ندارند و باید از شرایط همان سفارش خوانده شوند.

کنترل تحویل لوله مانیسمان سایز بزرگ

کنترل تحویل فقط نگاه‌کردن به ظاهر شاخه‌ها نیست. پیش از شروع تخلیه یا مصرف، سفارش پذیرفته‌شده، فهرست بسته‌ها، مدارک و روش ثبت مغایرت را در دسترس قرار دهید. سپس مقدار، مارکینگ، وضعیت ظاهری، ابعاد نمونه‌برداری‌شده و ارتباط مدارک با محموله را در حد روش توافق‌شده بررسی کنید. اگر معیار اندازه‌گیری یا نمونه‌برداری پروژه مشخص است، همان معیار مقدم است.

در قطر بزرگ، شرایط حمل و تخلیه نیز بخشی از کنترل تحویل‌اند؛ اما از روی این واقعیت نباید درباره روش حمل یا توان تجهیزات یک پروژه حکم کلی ساخت. آنچه لازم است، ثبت مسئولیت‌ها و شرایط واقعی همان محل تحویل است: چه کسی ابعاد را کنترل می‌کند، چه کسی مدارک را تطبیق می‌دهد، عکس یا گزارش مغایرت کجا ثبت می‌شود و پیش از تصمیم چه کسی باید آن را تأیید کند.

اگر مغایرتی دیده شد، آن را با عبارت مبهم «مشکل دارد» ثبت نکنید. شماره سفارش، شناسه بسته، عکس در صورت مجازبودن، مقدار مشاهده‌شده، بند مورد اختلاف و تصمیم بعدی را بنویسید. چک‌لیست خرید لوله مانیسمان می‌تواند فرم استعلام و کنترل اولیه را کامل‌تر کند.

اشتباه‌های رایج در استعلام سایز ۱۰ و ۱۲ اینچ

• تلقی‌کردن مسیر وارداتی به‌عنوان حکم کیفیت. مسیر تأمین، یک داده تجاری تاریخ‌دار است؛ استاندارد، گرید، ابعاد و مدارک محموله باید جداگانه کنترل شوند.
• نوشتن صرفاً «۱۰ اینچ» یا «۱۲ اینچ» در درخواست. بدون دیواره یا رده، طول، استاندارد، گرید و نوع انتها، موضوع سفارش کامل نیست.
• فرض‌کردن اینکه رده فشار مجاز را تعیین می‌کند. رده یک طبقه‌بندی ابعادی است و جای طراحی و کد پروژه را نمی‌گیرد.
• پذیرفتن MTC بدون اتصال به محموله. مدرکی که به کالا یا بسته قابل وصل نیست، هنوز ابهام را حل نکرده است.
• مقایسه زمان تحویل بدون تاریخ و مبنا. «آماده است» یا «زود می‌رسد» باید به کالای تعریف‌شده، تاریخ و تعهد قابل پیگیری تبدیل شود.
• مقایسه قیمت پیش از یکسان‌سازی مشخصات. تفاوت در ضخامت، طول، مدارک یا شرایط تحویل می‌تواند علت اختلاف باشد، نه صرفاً مسیر تأمین.

این خطاها در نگاه اول جزئی به‌نظر می‌رسند، اما همگی یک ریشه دارند: تبدیل یک کلمه بازار یا یک ادعای کلی به جایگزین مشخصات کامل سفارش. هر قدر قطر و برنامه تأمین حساس‌تر باشد، هزینه این جایگزینی بیشتر می‌شود.

محدودیت‌های این راهنما

این مقاله ظرفیت تولید، موجودی انبار، قیمت، زمان حمل یا قابلیت تأمین یک فروشنده را اعلام نمی‌کند. تنها داده تأمینی آن، سیگنال داخلی ثبت‌شده در 1405/06/19 است و همان داده نیز باید پیش از انتشار و در تاریخ هر استعلام واقعی بازبینی شود. ممکن است مسیرهای تأمین با تغییر بازار، تولید، واردات یا سفارش‌های باز تغییر کنند.

همچنین این راهنما انتخاب مهندسی یا پذیرش نهایی را انجام نمی‌دهد. قطر، رده، استاندارد و گرید باید با سرویس، کد طراحی و مشخصات فنی مصوب پروژه سازگار باشند. اگر یک جایگزین پیشنهاد می‌شود یا مدرکی ناقص است، تصمیم باید از مسیر مرجع فنی و رویه کنترل کیفیت پروژه بگذرد، نه از روی یک قاعده عمومی اینترنتی.

برای بررسی معیارهای مقایسه میان پیشنهادهای دو مبدأ، مقایسه لوله مانیسمان ایرانی و چینی را در بخش مطالعه مرتبط ببینید. پس از کامل‌شدن تعریف فنی سفارش، مسیر استعلام تجاری در قیمت و خرید لوله مانیسمان قرار دارد.

منابع

1. سیگنال تقاضای داخلی آهن‌تودی — داده‌ی منتشرنشده، آهن‌تودی
2. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
3. ASTM A530/A530M Standard Specification for General Requirements for Specialized Carbon and Alloy Steel Pipe، ASTM International
4. ASME B36.10M Welded and Seamless Wrought Steel Pipe، ASME

برند لوله مانیسمان را با اعلام یک برنده مطلق انتخاب نکنید. انتخاب قابل‌دفاع از مشخصات فنی سفارش، استاندارد و گرید، اندازه و رده، مدارک، قابلیت ردیابی و کنترل تحویل آغاز می‌شود. نام برند فقط وقتی به تصمیم کمک می‌کند که پیشنهاد همان محموله بتواند این معیارها را با مدرک قابل‌بررسی پاسخ دهد.

• ASTM A106/A106M در عنوان خود لوله فولاد کربنی بدون درز برای سرویس دمای بالا را پوشش می‌دهد؛ نام برند جای استاندارد محصول و گرید را تعیین نمی‌کند. ASTM International
• ASTM A530/A530M الزامات عمومی گروهی از لوله‌های فولاد کربنی و آلیاژی تخصصی را پوشش می‌دهد و نقش الزامات محصول و سفارش را از نام تجاری جدا می‌کند. ASTM International
• ASME B36.10M مرجع ابعادی لوله فولادی جوشی و بدون درز است؛ از نام برند نمی‌توان قطر، ضخامت یا رده را نتیجه گرفت. ASME

جست‌وجوی نام یک برند، معمولاً زمانی آغاز می‌شود که پروژه به مرحله استعلام نزدیک شده است. اما «نام برند» یک تعریف کامل از کالای مورد نیاز نیست. لوله مانیسمان، نام رایج بازار برای لوله فولادی بدون درز است و انتخاب آن باید بتواند میان نیاز واقعی پروژه، پیشنهاد فروشنده و کالای تحویلی یک زنجیره قابل‌کنترل بسازد.

این راهنما برندها را رتبه‌بندی نمی‌کند و از روی نام آن‌ها درباره کیفیت، ظرفیت، استاندارد، بازه ابعادی یا سابقه تولید نتیجه نمی‌گیرد. هدف، تبدیل پرسش کلی «کدام برند را بخریم؟» به یک مقایسه مستند است: چه چیزی لازم داریم، هر پیشنهاد چه شواهدی دارد و در تحویل چه چیزی باید دوباره کنترل شود.

پاسخ کوتاه

برند لوله مانیسمان را با اعلام یک برنده مطلق انتخاب نکنید. انتخاب قابل‌دفاع از مشخصات فنی (Specification)^۱ سفارش، استاندارد و گرید، اندازه و رده (Schedule)^۲، مدارک، قابلیت ردیابی (Traceability)^۳ و کنترل تحویل آغاز می‌شود. نام برند فقط وقتی به تصمیم کمک می‌کند که پیشنهاد همان محموله بتواند این معیارها را با مدرک قابل‌بررسی پاسخ دهد. پس از کامل‌کردن این اطلاعات، مسیر استعلام تجاری در قیمت و خرید لوله مانیسمان قرار دارد.

نام برند در تصمیم خرید چه نقشی دارد؟

نام برند می‌تواند نقطه شروع گفت‌وگو با تأمین‌کننده باشد، اما نباید جای فیلدهای فنی سفارش بنشیند. برای نمونه، از نام یک برند نمی‌توان فهمید پیشنهاد دقیقاً چه استاندارد، گرید، نوع ساخت، قطر، ضخامت، طول، نوع انتها یا سطح مدرکی دارد. اگر این موارد در استعلام جداگانه ثبت نشوند، دو پیشنهاد ظاهراً مشابه ممکن است در واقع دو کالای متفاوت باشند.

به همین دلیل، مقایسه درست دو لایه دارد. در لایه نخست، نیاز پروژه را کامل و ثابت می‌کنید. در لایه دوم، اطلاعات هر پیشنهاد را دقیقاً روبه‌روی همان نیاز می‌گذارید. نام برند در این چارچوب یک شناسه تجاری برای پیگیری پیشنهاد است، نه معیار مستقل پذیرش.

پرسش مفید این نیست که «نام کدام برند کافی است؟»؛ پرسش مفید این است که «کدام پیشنهاد، برای کالای مورد نیاز ما، مدارک و کنترل‌پذیری کامل‌تری دارد؟» این تغییر پرسش، تصمیم را از سلیقه و شنیده‌های بازار به مواردی منتقل می‌کند که می‌توان پیش از خرید و هنگام تحویل بررسی کرد.

کدام نام‌ها در این هاب بررسی می‌شوند؟

این هاب برای مقایسه پیشنهادهای لوله فولادی بدون درزِ برندهایی است که آهن‌تودی در دامنه تأمین خود معرفی می‌کند: دقیق کاوه، اهواز، پاسارگاد، آرتا و ابهر. حضور یک نام در این فهرست به‌معنای رتبه‌بندی آن، تأیید موجودی لحظه‌ای یا اثبات مشخصات یک محموله نیست. هر استعلام باید مستقل از این فهرست، با مشخصات فنی و مدارک مورد نیاز پروژه تکمیل شود.

برای هر یک از این نام‌ها، تا زمانی که کاتالوگ معتبر، گواهی همان کالا یا سند اولیه قابل بررسی در اختیار نباشد، نباید در این صفحه محدوده سایز، رده، استاندارد اعلامی، ظرفیت تولید یا ویژگی کیفی نسبت داده شود. این محدودیت نقص مقاله نیست؛ مرز لازم برای جلوگیری از تبدیل متن تصمیم‌یار به تکرار ادعاهای اثبات‌نشده بازار است.

اگر پیشنهاد شامل محصول وارداتی یا نام تجاری دیگری است، همین ماتریس را بدون تغییر به‌کار ببرید. مبدأ تولید و نام برند دو فیلد جدا هستند و هیچ‌کدام جای استاندارد محصول، روش ساخت یا شواهد محموله را نمی‌گیرد.

استانداردها و مدارک را پیش از مقایسه نام‌ها جدا کنید

استاندارد محصول، مرجع ابعادی و مشخصات فنی پروژه نقش‌های متفاوتی دارند. برای مثال، ASTM A106/A106M در عنوان خود به لوله فولاد کربنی بدون درز برای سرویس دمای بالا مربوط است؛ ASTM A530/A530M الزامات عمومی گروهی از لوله‌های فولاد کربنی و آلیاژی تخصصی را پوشش می‌دهد؛ و ASME B36.10M یک مرجع ابعادی برای لوله‌های فولادی جوشی و بدون درز است. این تفکیک نشان می‌دهد نام برند نمی‌تواند جای استاندارد محصول، گرید یا ابعاد سفارش را بگیرد.

در استعلام، کد استاندارد را بدون گرید، ویرایش مورد قبول، نوع ساخت و ابعاد رها نکنید. همچنین رده یا ضخامت را با فشار مجاز یکی ندانید؛ فشار مجاز به طراحی، متریال، دما، خوردگی، اتصال و کد قابل‌اعمال وابسته است. برای تفکیک نقش این اسناد، راهنمای استانداردهای لوله مانیسمان را ببینید.

مدرک مهم دیگر، گواهی آزمایش کارخانه (MTC)^۴ است. این گواهی باید به کالای پیشنهادی و سپس به محموله تحویلی وصل شود؛ یک فایل بدون شناسه مرتبط با بسته یا کالا، ابهام را رفع نمی‌کند. راهنمای گواهی آزمایش کارخانه برای لوله مسیر کنترل سفارش، مارکینگ و مدرک را با جزئیات بیشتر توضیح می‌دهد.

انطباق هر محموله با MTC همان محموله کنترل می‌شود، نه با نام برند. اگر پروژه مدرک، آزمون یا سطح ردیابی ویژه‌ای می‌خواهد، آن الزام باید پیش از دریافت پیشنهاد در سفارش نوشته شود؛ درخواست مبهم، بعداً مبنای قابل‌اعتمادی برای مقایسه یا پذیرش ایجاد نمی‌کند.

پیشنهادهای برندها را با این ماتریس یکسان مقایسه کنید

پیش از مقایسه، یک «ردیف مرجع» از نیاز پروژه بسازید و همه پیشنهادها را با همان ردیف بخوانید. به‌جای ستونی با عنوان مبهم «کیفیت»، ستون شواهد و وضعیت مغایرت قرار دهید. نتیجه این جدول لزوماً انتخاب فوری نیست؛ گاهی نتیجه درست این است که مدرک یا پاسخ فنی بیشتری لازم است.

یک روش عملی این است که برای هر سلول فقط یکی از سه وضعیت «منطبق»، «نیازمند توضیح» یا «مغایر» را ثبت کنید. عبارت‌هایی مانند «ظاهراً مشابه است» یا «بازار می‌گوید» وضعیت کنترل نیستند، زیرا نشان نمی‌دهند کدام داده با چه مدرکی بررسی شده است. با این روش، تفاوت دو نام تجاری به مجموعه‌ای از سؤال‌های قابل پاسخ تبدیل می‌شود.

وقتی دو پیشنهاد در همه فیلدهای فنی یکسان نیستند، مقایسه قیمت نیز مقایسه هم‌ارز نیست. ابتدا اختلاف را روشن کنید، سپس درباره شرایط تجاری تصمیم بگیرید. این ترتیب از خرید کالایی با نام مشابه اما تعریف فنی متفاوت جلوگیری می‌کند.

چه زمانی یک پیشنهاد برند برای پروژه مناسب‌تر است؟

یک پیشنهاد زمانی برای بررسی جدی‌تر مناسب است که بتواند با نیاز نوشته‌شده پروژه هم‌ردیف شود: نوع ساخت خواسته‌شده را روشن کند، استاندارد و گرید را مشخص کند، ابعاد را قابل کنترل ارائه دهد و مدارک و مسیر ردیابی مورد نیاز را نشان دهد. این معیارها به نام یک شرکت وابسته نیستند و برای هر پیشنهاد داخلی یا وارداتی قابل استفاده‌اند.

در مقابل، اگر فروشنده فقط نام برند، یک عبارت کلی مثل «استاندارد» یا تصویری از یک مدرک نامرتبط ارائه می‌کند، هنوز برای انتخاب فنی داده کافی ندارید. پاسخ درست در این وضعیت رد یا پذیرش عجولانه نیست؛ باید کمبود مشخص شود و برای تکمیل آن مسئول و زمان پاسخ تعیین گردد.

این جدول به‌عمد عبارت «بهترین برند» را به‌کار نمی‌برد. در یک پروژه ممکن است کامل‌بودن مدارک اهمیت اصلی داشته باشد و در پروژه‌ای دیگر، تطبیق یک نوع انتها یا سطح ردیابی خاص تعیین‌کننده شود. تنها مشخصات فنی و رویه پذیرش همان پروژه می‌تواند وزن این معیارها را تعیین کند.

هنگام سفارش چه اطلاعاتی را بنویسید؟

بهترین زمان کنترل برند، پیش از صدور سفارش است؛ زیرا بعد از تحویل، تغییر استاندارد، گرید یا سطح مدارک می‌تواند تصمیم را پرهزینه کند. درخواست خود را طوری بنویسید که یک شخص سوم نیز بتواند بفهمد فروشنده باید دقیقاً چه کالایی را عرضه و با چه شواهدی تحویل دهد.

• نام برند پیشنهادی و شماره استعلام را فقط برای شناسایی پیشنهاد بنویسید.
• استاندارد محصول، گرید، ویرایش مورد قبول، نوع ساخت و کاربرد مورد نظر را جداگانه ثبت کنید.
• u003ccodeu003eNPSu003c/codeu003e یا قطر خارجی، ضخامت واقعی یا رده، طول، نوع انتها و مقدار را روشن کنید.
• مدارک لازم، از جمله MTC، سطح قابلیت ردیابی و هر آزمون یا بازرسی قراردادی را پیش از خرید مشخص کنید.
• معیار کنترل تحویل، روش ثبت مغایرت و مرجع تصمیم‌گیر برای جایگزینی را تعیین کنید.

این چک‌لیست، نیاز به هماهنگی با طراح یا ناظر پروژه را حذف نمی‌کند؛ برعکس، ابهام را به سؤال‌های روشن تبدیل می‌کند. اگر استاندارد یا گرید هنوز تعیین نشده است، آن را با نام برند پر نکنید. ابتدا ورودی فنی را از مرجع مسئول بگیرید، سپس پیشنهادها را مقایسه کنید.

برای آماده‌سازی کامل استعلام، چک‌لیست خرید لوله مانیسمان را کنار این ماتریس استفاده کنید. پس از تعیین تکلیف فنی، می‌توانید برای بررسی گزینه‌های تجاری به قیمت و خرید لوله مانیسمان مراجعه کنید.

منابع

1. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
2. ASTM A530/A530M Standard Specification for General Requirements for Specialized Carbon and Alloy Steel Pipe، ASTM International
3. ASME B36.10M Welded and Seamless Wrought Steel Pipe، ASME

لوله مانیسمان ممکن است در یک سامانه آتش‌نشانی در فهرست گزینه‌های بررسی قرار گیرد، اما نام آن به‌تنهایی مجازبودن، انطباق یا مناسب‌بودن برای پروژه را ثابت نمی‌کند. محدوده سامانه، کد و مرجع محلی، مشخصات محصول، اجزای اتصال، محیط نصب، مدارک و پذیرش ناظر باید از مشخصات مصوب پروژه خوانده شوند.

• NFPA 13 به نصب سامانه‌های اسپرینکلر می‌پردازد و NFPA 14 موضوع سامانه‌های لوله ایستاده و شیلنگ را پوشش می‌دهد؛ محدوده سامانه برای انتخاب مرجع مهم است. National Fire Protection Association
• NFPA 20 به نصب پمپ‌های ثابت حفاظت در برابر حریق می‌پردازد و نشان می‌دهد بخش پمپ و لوله‌کشی آن ممکن است مرجع و ورودی‌های ویژه خود را داشته باشد. National Fire Protection Association
• ASTM A795/A795M مشخصات لوله فولادی سیاه و گرم‌گالوانیزه برای استفاده در سامانه‌های حفاظت در برابر حریق را پوشش می‌دهد؛ نام مانیسمان جای بررسی دامنه استاندارد و الزام پروژه را نمی‌گیرد. ASTM International

در سامانه‌های آتش‌نشانی، نام یک نوع لوله پاسخ کامل انتخاب نیست. «لوله مانیسمان» نام رایج بازار برای لوله فولادی بدون درز است، اما از روی آن نمی‌توان نتیجه گرفت که لوله برای یک سامانه، ساختمان یا پروژه مشخص مجاز، منطبق یا پذیرفته‌شده است. سامانهٔ اسپرینکلر، لولهٔ ایستاده، شیلنگ، پمپ ثابت و لوله‌کشی وابسته ممکن است محدوده‌ها، اجزا و مرجع‌های متفاوتی داشته باشند.

پرسش درست پیش از خرید این نیست که «مانیسمان برای آتش‌نشانی خوب است یا نه؟». پرسش درست این است: محدودهٔ سامانه چیست، کدام کد و ویرایش در پروژه حاکم است، مشخصات محصول و اجزای اتصال چه هستند، محیط نصب چه الزام‌هایی ایجاد می‌کند و چه شواهدی برای پذیرش باید همراه کالا باشد؟ پاسخ این پرسش‌ها باید از نقشه، مشخصات فنی مصوب، مرجع محلی و ناظر یا مرجع دارای صلاحیت پروژه گرفته شود.

پاسخ کوتاه

لوله مانیسمان ممکن است در بررسی یک سامانه آتش‌نشانی مطرح شود، اما نام آن به‌تنهایی مجوز، انطباق یا مناسب‌بودن پروژه را ثابت نمی‌کند. ابتدا محدودهٔ سامانه، کد و مرجع محلی، استاندارد و مشخصات لوله، روش اتصال، محیط نصب، اجزای تأییدشده و مدارک پذیرش را تعیین کنید. سپس فقط کالایی را مقایسه کنید که با همان ورودی‌ها تعریف شده باشد.

چرا نام لوله برای آتش‌نشانی کافی نیست؟

یک سامانه حفاظت در برابر حریق فقط از شاخه‌های لوله تشکیل نمی‌شود. لوله، اتصال، شیر، ساپورت، اجزای ویژه، پمپ در صورت وجود، روش نصب، پوشش یا حفاظت سطحی، مسیر بازرسی و پذیرش در کنار هم یک سامانه می‌سازند. بنابراین ممکن است یک لوله از نظر نام بازار یا حتی بخشی از مشخصات محصول شناخته‌شده باشد، ولی همچنان برای ترکیب واقعی سامانه اطلاعات کافی نداشته باشیم.

برای مثال، NFPA 13 به نصب سامانه‌های اسپرینکلر مربوط است، NFPA 14 موضوع سامانه‌های لوله ایستاده و شیلنگ را پوشش می‌دهد و NFPA 20 نصب پمپ‌های ثابت حفاظت در برابر حریق را بررسی می‌کند. این نام‌ها برای تعیین اینکه کدام مجموعه الزام‌ها ممکن است به موضوع مرتبط باشد مفیدند؛ اما نسخهٔ قابل‌اعمال، مقررات محلی، نقشه و مشخصات مصوب پروژه تعیین می‌کنند چه چیزی در همان پروژه پذیرفتنی است.

نام «مانیسمان» نیز فقط یک لایه از تعریف کالا است. لولهٔ بدون درز بودن ممکن است در فهرست گزینه‌های یک درخواست باشد، اما استاندارد، گرید، اندازه، دیواره، طول، نوع انتها، پوشش، آزمون و مدارک را روشن نمی‌کند. حتی اگر نام یک استاندارد در پیشنهاد بیاید، هنوز باید دید آن استاندارد در چه دامنه‌ای است و پروژه چه الزام‌های تکمیلی برای اجزا و نصب دارد.

پیش از انتخاب چه اطلاعاتی لازم است؟

ورودی‌های فنی را پیش از درخواست قیمت جمع کنید. هدف این فهرست، طراحی سامانه به‌جای مهندس پروژه نیست؛ هدف این است که درخواست خرید، کالای درست را از روی برداشت‌های شفاهی جدا کند. اگر یکی از این ورودی‌ها مشخص نیست، آن را «نیازمند توضیح فنی» ثبت کنید، نه اینکه با یک نام عمومی جایگزینش کنید.

در این فهرست، فشار طراحی یا داده‌های هیدرولیکی نیز باید همان‌گونه که در مشخصات فنی پروژه آمده‌اند منتقل شوند. این مقاله هیچ عدد فشار، رده یا قطر عمومی برای سامانه آتش‌نشانی پیشنهاد نمی‌کند. انتخاب ابعاد و اجزای سامانه باید از طراحی و مرجع فنی مصوب پروژه بیاید.

استانداردها و کدها چه نقشی دارند؟

ASTM A795/A795M در عنوان خود لوله فولادی سیاه و گرم‌گالوانیزه، جوشی و بدون درز را برای استفاده در حفاظت در برابر حریق پوشش می‌دهد. این یک واقعیت درباره دامنهٔ همان استاندارد است، نه یک گواهی برای هر کالایی که با عنوان مانیسمان فروخته می‌شود. برای استفاده در پروژه، باید ویرایش استاندارد، مشخصات محصول واقعی، مدارک، اجزا و الزام‌های مصوب پروژه تطبیق داده شوند.

NFPA 13، NFPA 14 و NFPA 20 نیز جای یکدیگر را نمی‌گیرند. هر کدام به بخشی از سامانه‌های حفاظت در برابر حریق می‌پردازند و کاربرد آن‌ها به محدودهٔ پروژه وابسته است. هیچ‌یک از عنوان‌ها نباید بدون کنترل نسخه، مرجع محلی و نقشهٔ مصوب به دستور عمومی خرید یا نصب تبدیل شود.

این تفکیک یک فایدهٔ عملی دارد: استاندارد محصول را با کد سامانه یکی نگیرید. استاندارد محصول می‌تواند ویژگی‌ها یا دامنهٔ لوله را تعریف کند؛ کد یا مرجع سامانه می‌تواند به نصب، اجزا، طراحی و پذیرش مربوط باشد. برای شناخت این مرز در خوشهٔ فولادی، استانداردهای لوله مانیسمان را نیز بخوانید.

لوله، اتصال و اجزای سامانه را چگونه هم‌سطح کنیم؟

لوله باید با اجزای اتصال و آرایش سامانه دیده شود. ممکن است استعلام فقط بر «لوله» تمرکز کند، در حالی که نوع انتها، روش اتصال، قطعهٔ مقابل، شیرها، ساپورت‌ها یا اجزای تکمیلی بر تعریف قابل‌تحویل اثر دارند. خرید لوله‌ای که از اتصال و اجزای مصوب جدا شده باشد، خطر اختلاف در زمان نصب یا تحویل را افزایش می‌دهد.

برای هر خط استعلام، فهرست کنید که چه چیزی در دامنهٔ عرضه است و چه چیزی خارج از آن می‌ماند. برای نمونه، اگر لوله با انتهای آماده درخواست شده است، مرجع آماده‌سازی، تعداد سرها، حفاظت حمل و معیار کنترل باید روشن باشد. اگر اتصال فلنجی، شیاردار، رزوه‌ای یا حالت دیگری در نقشه آمده است، نام روش اتصال به‌تنهایی کافی نیست؛ قطعهٔ مقابل و مرجع پذیرش هم باید در درخواست دیده شوند.

راهنمای انواع سر لوله برای خواندن اصطلاح‌های عمومی انتهای لوله مفید است. این مقاله روش اتصال یا اجزای مجاز برای سامانه‌ای خاص تجویز نمی‌کند؛ آن موارد باید از نقشه، مشخصات و مرجع حاکم پروژه تأیید شوند.

محیط نصب و حفاظت سطحی چه اثری دارند؟

آتش‌نشانی یک عنوان برای سامانه است، نه توصیف کامل محیط نصب. لوله‌کشی ممکن است در فضای داخلی، فضای باز، فضای مرطوب، محیط خورنده یا مسیرهایی با محدودیت دسترسی قرار گیرد. هر یک از این شرایط می‌تواند بر بررسی حفاظت سطحی، وضعیت پوشش، روش نگهداری، ساپورت و برنامهٔ بازرسی اثر بگذارد.

نباید از روی واژهٔ «گالوانیزه» یا «سیاه» یک نتیجهٔ عمومی دربارهٔ دوام یا پذیرش گرفت. اگر پروژه پوشش یا وضعیت سطح خاصی می‌خواهد، آن الزام باید در مشخصات فنی و سفارش ثبت شود. همچنین انبارش و حمل می‌توانند به سطح یا انتهای لوله آسیب وارد کنند؛ کنترل ظاهری در تحویل می‌تواند چنین نشانه‌هایی را ثبت کند، اما جای آزمون یا معیار پذیرش پروژه را نمی‌گیرد.

پیش از سفارش، از مرجع فنی بپرسید: محیط نصب چگونه تعریف شده است؟ چه حفاظت سطحی یا پوششی الزام شده؟ مسئول نگهداری پیش از نصب کیست؟ و در صورت آسیب قابل مشاهده، چه فرآیند ثبت و تصمیمی وجود دارد؟ این پرسش‌ها کمک می‌کنند تفاوت میان مشکل حمل، نقص سطحی و مغایرت فنی در یک جملهٔ کلی پنهان نشود.

چگونه استعلام و تحویل را کنترل کنیم؟

گام نخست، نسخهٔ نهایی و قابل ارجاع مشخصات را کنار درخواست خرید بگذارید. در هر ردیف، محدوده سامانه، استاندارد و گرید محصول، ابعاد، نوع انتها، اتصال، فهرست اجزا، محیط نصب، مدارک و معیار پذیرش را ثبت کنید. اگر محصول یا جزء جایگزین پیشنهاد می‌شود، تفاوت آن با درخواست را مکتوب و برای بررسی فنی ارسال کنید.

گام دوم، پیشنهادها را فقط پس از هم‌سطح‌سازی مقایسه کنید. قیمت کمتر برای لوله‌ای با مشخصات یا مدارک متفاوت، مزیت فنی ثابت‌شده نیست. ابتدا اختلاف‌ها را در یک ماتریس بنویسید و مشخص کنید چه کسی باید دربارهٔ هر اختلاف تصمیم بگیرد: طراح، ناظر، QC، واحد خرید یا مرجع دارای صلاحیت.

گام سوم، تحویل را با سفارش پذیرفته‌شده کنترل کنید. مقدار، مارکینگ، وضعیت ظاهری، ابعاد نمونه‌برداری‌شده در حد رویه پروژه، نوع انتها، اجزای همراه و مدارک باید با همان فهرست تطبیق داده شوند. گواهی آزمایش کارخانه (MTC)^۱ وقتی ارزش کنترلی دارد که با کالا و شناسهٔ محموله قابل اتصال باشد.

در پایان، وضعیت هر ردیف را «منطبق»، «نیازمند توضیح» یا «مغایر» ثبت کنید. در گزارش اختلاف، شماره سفارش، شناسهٔ بسته، جزء یا ویژگی مشاهده‌شده، مدرک مرتبط و اقدام بعدی را وارد کنید. کنترل لوله مانیسمان هنگام تحویل و راهنمای گواهی آزمایش کارخانه برای لوله برای مسیر کنترل کالا و مدرک، محتوای مکمل هستند.

اشتباه‌های رایج در انتخاب لوله آتش‌نشانی

• اعلام اینکه یک نوع لوله برای همه سامانه‌های آتش‌نشانی مجاز یا لازم است.
• یکی‌گرفتن استاندارد محصول با کد نصب و پذیرش کل سامانه.
• نادیده‌گرفتن تفاوت محدوده اسپرینکلر، لوله ایستاده و پمپ ثابت.
• سفارش لوله بدون تعیین نوع اتصال، قطعهٔ مقابل و فهرست اجزا.
• نتیجه‌گیری دربارهٔ مقاومت محیطی از روی نام سیاه یا گالوانیزه.
• مقایسه قیمت پیش از هم‌سطح‌کردن محصول، اتصال، مدارک و شرایط تحویل.
• پذیرش کالا فقط با مشاهده ظاهری یا فقط با دیدن یک مدرک.

همه این خطاها یک الگو دارند: یک واژهٔ کوتاه جای زنجیره‌ای از تصمیم‌های کدی، فنی و اجرایی می‌نشیند. استعلام دقیق به معنی طراحی‌کردن توسط واحد خرید نیست؛ یعنی درخواست را آن‌قدر روشن کنیم که مرجع فنی بتواند اختلاف‌ها را قبل از نصب بررسی کند.

محدودیت‌های این راهنما

این مقاله هیچ نوع لوله، اتصال، پوشش یا جزء را برای همه سامانه‌های آتش‌نشانی تأیید یا توصیه نمی‌کند. نام مانیسمان، عبارت بدون درز یا حتی نام یک استاندارد محصول، بدون تطبیق با محدوده سامانه، نسخه مرجع، مقررات محلی، نقشه و مشخصات مصوب پروژه برای پذیرش کافی نیست.

این متن جای طراحی هیدرولیکی، تعیین فشار، انتخاب اجزا، روش نصب، آزمون سامانه، تأیید ناظر یا مرجع دارای صلاحیت را نمی‌گیرد. اطلاعات تجاری متغیر نیز باید در تاریخ استعلام از قیمت و خرید لوله مانیسمان بررسی شود؛ در این راهنما هیچ قیمت، موجودی یا زمان تحویلی اعلام نشده است.

منابع

1. ASTM A795/A795M Standard Specification for Black and Hot-Dipped Zinc-Coated (Galvanized) Welded and Seamless Steel Pipe for Fire Protection Use، ASTM International
2. NFPA 13 Standard for the Installation of Sprinkler Systems، National Fire Protection Association
3. NFPA 14 Standard for the Installation of Standpipe and Hose Systems، National Fire Protection Association
4. NFPA 20 Standard for the Installation of Stationary Pumps for Fire Protection، National Fire Protection Association

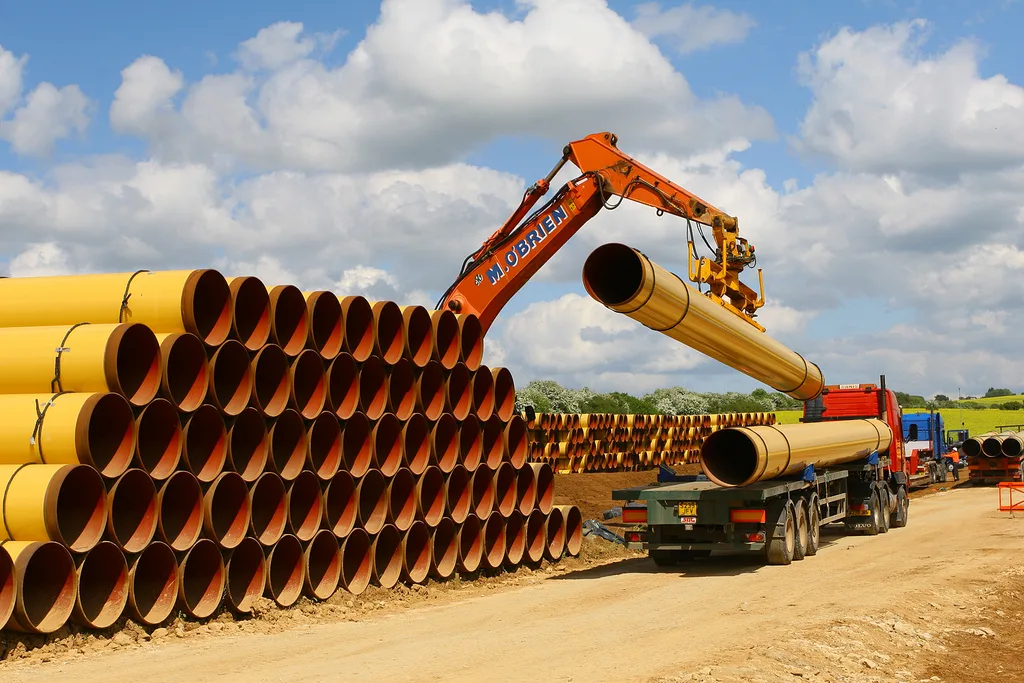

انبارش درست لوله فولادی یعنی چیدن محصول روی سطح و تکیه‌گاه مناسب، مهار آن در برابر غلتش یا واژگونی، حفاظت از بدنه و سر لوله، تفکیک اقلام و حفظ اتصال مارکینگ و مدارک به محموله. OSHA برای لوله و مواد استوانه‌ایِ بدون قفسه، چیدمان و مهار برای جلوگیری از پخش‌شدن یا کج‌شدن را الزام می‌داند. ارتفاع، فاصله تکیه‌گاه، روش بلندکردن و حفاظت محیطی باید با نوع لوله، پوشش، وزن، دستورالعمل سازنده، ظرفیت محل و برنامه ایمنی پروژه تعیین شود.

• OSHA می‌گوید لوله و دیگر مواد استوانه‌ای، مگر روی قفسه، باید طوری stacked و blocked شوند که از پخش‌شدن یا کج‌شدن جلوگیری شود. Occupational Safety and Health Administration
• Tenaris در راهنمای handling and storage بر جلوگیری از تماس بدنه لوله‌ها با یکدیگر، استفاده از تیرک زیرکار (Batten)های مناسب و چیدن به‌نحوی که خمیدگی ایجاد نشود تأکید می‌کند. Tenaris
• JFE Steel آسیب‌هایی مانند فرورفتگی (Denting) و بیضی شدن (Ovalling) را با تکیه‌گاه نامناسب یا چیدمان با ارتفاع بیش از حد مرتبط می‌داند. JFE Steel Corporation
• HSE راهنمای ایمنی نگهداری و جابه‌جایی فولاد را با تمرکز بر تخلیه/بارگیری، سیستم‌های storage و خطرهای رایج منتشر کرده است. Health and Safety Executive

انبارش لوله فولادی فقط پیدا کردن فضایی خالی در محوطه نیست. لوله محصولی استوانه‌ای است؛ بنابراین پایداری آن، احتمال غلتش، وضعیت تکیه‌گاه، حفاظت بدنه و سر لوله و ارتباط آن با مارکینگ و مدارک، هم‌زمان اهمیت دارد. یک محموله ممکن است در زمان تحویل درست باشد، اما در اثر چیدمان نامناسب، تماس کنترل‌نشده، جابه‌جایی غلط یا گم‌شدن ردیابی، پیش از مصرف نیازمند بررسی دوباره شود.

این راهنما یک ارتفاع چیدمان یا مدت نگهداری عمومی تعیین نمی‌کند. این اعداد به قطر، طول، وزن، ضخامت، پوشش، نوع انتها، ظرفیت محل، قفسه، روش جابه‌جایی، دستورالعمل سازنده و برنامه ایمنی پروژه وابسته‌اند. هدف، ساختن یک فرایند قابل‌ممیزی برای محل، مهار، حفاظت، ردیابی و بازرسی است.

پاسخ کوتاه

انبارش درست لوله فولادی یعنی چیدن محصول روی سطح و تکیه‌گاه مناسب، مهار آن در برابر غلتش یا واژگونی، حفاظت از بدنه و سر لوله، تفکیک اقلام و حفظ اتصال مارکینگ و مدارک به محموله. OSHA برای لوله و مواد استوانه‌ایِ بدون قفسه، چیدمان و مهار برای جلوگیری از پخش‌شدن یا کج‌شدن را الزام می‌داند. ارتفاع، فاصله تکیه‌گاه، روش بلندکردن و حفاظت محیطی باید با نوع لوله، پوشش، وزن، دستورالعمل سازنده، ظرفیت محل و برنامه ایمنی پروژه تعیین شود.

انبارش خوب، انطباق محصول را تضمین نمی‌کند؛ اما احتمال آسیب، اختلاط و ازبین‌رفتن ردیابی را کم می‌کند. هر مرحله باید رکورد یا مسئول روشن داشته باشد: کدام لوله کجا قرار گرفته، چگونه مهار شده، چه آسیب یا مغایرتی دیده شده و هنگام خروج چگونه با سفارش و مدرک تطبیق می‌یابد.

چرا انبارش لوله یک کنترل فنی و ایمنی است؟

لوله می‌تواند در اثر غلتش، لغزش، برخورد تجهیزات، تکیه‌گاه نامناسب یا جابه‌جایی بی‌برنامه، هم خطر ایمنی ایجاد کند و هم آسیب ببیند. OSHA برای لوله و دیگر مواد استوانه‌ای که روی قفسه نگهداری نمی‌شوند، چیدمان و مهار را برای پرهیز از پخش‌شدن یا کج‌شدن لازم می‌داند. این الزام یک نقطه شروع است؛ چیدمان واقعی باید با ظرفیت سطح و برنامه ایمنی محل سازگار باشد.

کنترل انبار فقط محافظت فیزیکی نیست. اگر چند گرید، چند شماره ذوب یا چند وضعیت پوشش در یک محوطه بدون تفکیک قرار گیرند، ممکن است هنگام خروج محصول درست به مدرک نادرست وصل شود. در چنین وضعیتی ظاهر سالم لوله نیز مسئله ردیابی را حل نمی‌کند. حفاظت محصول و حفاظت اطلاعات محصول باید هم‌زمان طراحی شوند.

دستورالعمل‌های سازنده نشان می‌دهند آسیب‌های رایج می‌تواند به تکیه‌گاه و چیدمان مربوط باشد. Tenaris بر جلوگیری از تماس بدنه لوله‌ها، استفاده از تیرک زیرکارهای مناسب و چیدن بدون ایجاد خمیدگی تأکید دارد. JFE نیز فرورفتگی و بیضی شدن را با تکیه‌گاه نامناسب یا چیدمان بیش از حد مرتبط می‌داند. این‌ها دلیل می‌شود که «فقط روی هم گذاشتن» را انبارش صحیح ندانیم.

محل انبار و تماس با زمین چگونه کنترل می‌شود؟

پیش از ورود محموله، محل را از نظر پایداری سطح، مسیر تردد، زهکشی، امکان دسترسی بازرسی، فاصله از عملیات آسیب‌زا و ظرفیت نگهداری بررسی کنید. پرسش اصلی این نیست که لوله «روی زمین» باشد یا نباشد؛ پرسش این است که سطح و تکیه‌گاه انتخاب‌شده آیا پایداری، حفاظت بدنه، کنترل رطوبت/آلودگی و امکان بازرسی را برای همان محصول فراهم می‌کند یا خیر.

تماس مستقیم با سطح نامناسب می‌تواند کنترل بازرسی و تمیزکاری را دشوار کند و خطر آسیب یا آلودگی را بالا ببرد. اما راه‌حل یکسان برای همه لوله‌ها وجود ندارد. نوع پوشش، نوع سر لوله، شرایط محیط، وزن، طول و روش استفاده بعدی باید در برنامه نگهداری دیده شود. دستورالعمل سازنده و مشخصات فنی پروژه بر یک توصیه عمومی مقدم است.

محل همچنین باید خروج امن را ممکن کند. اگر برای برداشتن یک بسته، چند بسته دیگر باید بدون برنامه جابه‌جا شوند، ریسک غلتش، برخورد و اختلاط شناسه بالا می‌رود. در نقشه انبار، مسیر ورود، منطقه قرنطینه، محل اقلام پذیرفته‌شده، محل مغایرت و مسیر خروج را جدا کنید. این تفکیک، بازرسی را ساده‌تر و تصمیم پذیرش را شفاف‌تر می‌کند.

چیدمان، تکیه‌گاه و مهار غلتش

لوله‌های استوانه‌ای باید به‌گونه‌ای قرار بگیرند که حرکت ناخواسته نداشته باشند. برای محصولی که روی قفسه نیست، OSHA به مهار و چیدمان برای جلوگیری از پخش‌شدن یا کج‌شدن اشاره می‌کند. نوع block، محل آن، ظرفیت آن و روش مهار باید با قطر، طول، وزن و شرایط محل تعیین شود. استفاده از یک روش برای تمام سایزها بدون بررسی ظرفیت و پایداری، کنترل محسوب نمی‌شود.

تکیه‌گاه باید بار را به‌نحوی توزیع کند که خطر خمیدگی، فرورفتگی یا بیضی شدن کاهش یابد. Tenaris در راهنمای خود بر تیرک زیرکار مناسب و جلوگیری از تماس بدنه لوله‌ها تأکید می‌کند. این به معنی تعیین فاصله یا تعداد تکیه‌گاه عمومی در این مقاله نیست؛ این مشخصات باید از دستورالعمل محصول، طول، وزن و برنامه مهندسی انبار تعیین شوند.

چیدمان را از منظر جابه‌جایی نیز ببینید. اگر تجهیزات بلندکردن یا نیروی انسانی برای برداشتن یک لوله مجبور به کشیدن آن از میان لایه‌ها شود، احتمال آسیب به بدنه، انتها و مارکینگ افزایش می‌یابد. روش خروج باید پیش از دپو مشخص باشد و کارکنان باید بدانند کدام نقاط بلندکردن، ابزار و محدوده تردد مجاز است.

حفاظت بدنه، پوشش و سر لوله

بدنه و سر لوله هر دو باید جداگانه کنترل شوند. آسیب ظاهری روی بدنه ممکن است به پوشش، سطح یا قابلیت بازرسی مربوط باشد و آسیب سر لوله می‌تواند روی آماده‌سازی اتصال یا ردیابی بعدی اثر بگذارد. راهنمای انواع سر لوله توضیح می‌دهد که سر ساده (Plain)، پخ‌خورده (Beveled) و رزوه‌دار (Threaded) هرکدام نیازهای خود را دارند؛ بنابراین حفاظت انتها نباید یکسان فرض شود.

در ورود، وضعیت محصول را ثبت کنید: آسیب قابل‌مشاهده، آلودگی، رطوبت، وضعیت محافظ انتها، وضعیت بسته‌بندی و خوانایی مارکینگ. این ثبت به معنی پذیرش یا رد خودکار نیست؛ یک وضعیت مبنا برای پیگیری تغییرات در انبار است. هر تغییر پس از ورود، باید به زمان، محل، مسئول و اقدام اصلاحی قابل‌ردیابی وصل شود.

برای لوله‌های پوشش‌دار یا حساس، دستورالعمل سازنده و شرایط نگهداری پروژه حاکم است. این مقاله نمی‌گوید هر پوشش در هر شرایطی سالم می‌ماند یا یک روش محافظت برای همه مناسب است. در صورت آسیب یا ابهام، آن را قرنطینه و با مرجع فنی/بازرسی بررسی کنید؛ تعمیر یا پذیرش بدون دستورالعمل تأییدشده، یک واقعیت جدید نمی‌سازد.

تفکیک و ردیابی در انبار

ردیابی باید از لحظه ورود تا خروج حفظ شود. محل هر بسته یا قطعه باید به یک شناسه عملیاتی وصل باشد که با شماره ذوب، tag، گواهی آزمایش کارخانه (MTC)، PO یا روش مورد قبول پروژه ارتباط دارد. اگر لوله‌ها برش می‌خورند، جابه‌جا می‌شوند یا از بسته اولیه جدا می‌شوند، باید روشن باشد چگونه این اتصال در فرآیند داخلی حفظ می‌شود.

یک روش ساده، تعریف «واحد نگهداری» است: هر بسته، موقعیت انبار، قفسه یا موقعیت انبار یک شناسه دارد و در رکورد ورود، محصول، مقدار، شناسه‌های فنی، وضعیت بازرسی و محل آن ثبت می‌شود. هنگام انتقال، رکورد محل به‌روزرسانی می‌شود. این روش جلوی تکیه بر حافظه افراد یا برچسب‌های موقتی را می‌گیرد.

تفکیک فیزیکی باید با تفکیک اطلاعات هماهنگ باشد. اقلام پذیرفته‌شده، اقلام در انتظار بازرسی، اقلام مغایر یا آسیب‌دیده و اقلام برگشتی نباید بدون علامت و کنترل در یک محدوده قرار گیرند. راهنمای MTC لوله کمک می‌کند بدانید سند چه چیزی را نشان می‌دهد؛ انبار باید مطمئن شود همان سند در طول جابه‌جایی به همان کالا وصل مانده است.

چک‌لیست اجرایی انبارش لوله

این چک‌لیست جای دستورالعمل ایمنی یا دستورالعمل سازنده را نمی‌گیرد؛ برای جمع‌کردن پرسش‌های لازم پیش از دپو، در طول نگهداری و هنگام خروج طراحی شده است.

این جدول را می‌توان در طرح بازرسی و آزمون (ITP) یا فرم انبار به ستون‌های واقعی تبدیل کرد. مزیت آن این است که انبارش از «محل دپو» به یک نقطه کنترل در زنجیره کیفیت تبدیل می‌شود. اگر یکی از خانه‌ها نامعلوم است، کالا باید «نیازمند بررسی» باقی بماند، نه اینکه فقط به‌دلیل نبود فضای کافی به محدوده اقلام پذیرفته منتقل شود.

بازرسی دوره‌ای و خروج از انبار

بازرسی دوره‌ای باید با نوع محصول و شرایط محل هماهنگ باشد. هدف آن یافتن آسیب، حرکت ناخواسته، افتادن محافظ‌ها، ناخوانایی مارکینگ، اختلاط اقلام یا تغییر شرایط انبار است. بازه زمانی بازرسی را این مقاله تعیین نمی‌کند؛ برنامه پروژه، دستورالعمل سازنده، وضعیت محیط و ریسک محصول باید آن را مشخص کند.

هنگام خروج، فقط تعداد لوله‌ها را نشمارید. شناسه محصول، شماره ذوب یا روش ردیابی، وضعیت بازرسی، ابعاد موردنیاز و مدارک را با درخواست مصرف تطبیق دهید. اگر محصول در انبار برش خورده یا از بسته اولیه جدا شده، اتصال آن به مدارک باید پیش از تحویل کنترل شود. خروج بدون این کنترل، ممکن است ردیابی‌ای را که در ورود درست بوده از بین ببرد.

در صورت مشاهده آسیب، اختلاط یا ابهام، محصول را از مسیر عادی جدا کنید. اقدام بعدی می‌تواند بازرسی بیشتر، ارجاع به QC، اصلاح رکورد یا تصمیم مرجع فنی باشد. این مقاله تصمیم فنی درباره پذیرش آسیب را صادر نمی‌کند؛ فقط می‌گوید ابهام نباید در چیدمان یا تحویل پنهان شود.

چگونه تصمیم بگیریم؟

جدول زیر، انبارش را به پنج تصمیم کوتاه تبدیل می‌کند.

این مسیر، انتخاب سازه انبار یا روش بلندکردن را تجویز نمی‌کند. تصمیم‌های جزئی‌تر باید با ظرفیت، مشخصات لوله، دستورالعمل سازنده و مسئول ایمنی محل تکمیل شود. مزیت مسیر این است که هر تصمیم به یک خروجی قابل‌ثبت وصل می‌شود.

مقرره‌ای که در این بحث ارجاع داده می‌شود

در متن بالا چند بار به OSHA اشاره شد. برای اینکه این ارجاع قابل‌بررسی باشد، مشخصاً OSHA 29 CFR 1926.250 با عنوان «الزامات عمومی انبارش» است — همان مقرره‌ای که لوله و مواد استوانه‌ای را نام می‌برد و می‌گوید اگر روی قفسه نگهداری نمی‌شوند، باید طوری چیده و مهار شوند که از پخش‌شدن یا کج‌شدن جلوگیری شود.

توجه کنید که این یک مقرره‌ی آمریکایی است و در ایران الزام قانونی ندارد. ارزشش برای ما این است که یک مبنای مکتوب و قابل‌ارجاع برای گفت‌وگو درباره‌ی چیدمان ایمن می‌دهد؛ الزام نهایی همچنان برنامه‌ی ایمنی کارگاه و مقررات محلی است.

اشتباه‌های رایج

• چیدن لوله بدون قفسه یا مهار و مهار در برابر حرکت ناخواسته.
• استفاده از تکیه‌گاه یا سطح بدون بررسی ظرفیت، پایداری و حفاظت محصول.
• تعیین یک ارتفاع یا فاصله ثابت برای همه قطرها، طول‌ها و وزن‌ها.
• کشیدن لوله از میان لایه‌ها یا جابه‌جایی بدون روش خروج مشخص.
• نادیده‌گرفتن سر لوله و محافظ آن در کنار بدنه.
• مخلوط‌کردن شماره ذوب، گرید یا وضعیت بازرسی در یک محدوده بدون شناسه.
• حذف مارکینگ یا قطع ارتباط MTC با کالا پس از انتقال یا برش.
• انتقال اقلام آسیب‌دیده یا نامشخص به محدوده کالای پذیرفته‌شده.

این خطاها اغلب از فشار کمبود فضا یا عجله در تخلیه شروع می‌شوند. یک فرم ورود، نقشه موقعیت و برچسب واحد نگهداری، معمولاً از هزینه بازیابی ردیابی یا بررسی آسیب پس از مصرف بسیار کمتر است.

محدودیت‌های این راهنما

این مقاله ارتفاع چیدمان، فاصله تکیه‌گاه، نوع block، ظرفیت قفسه، روش لیفت، مدت نگهداری یا برنامه preservation را برای یک محموله مشخص تعیین نمی‌کند. این موارد به محصول، طول، وزن، قطر، پوشش، ظرفیت محل، تجهیزات، دستورالعمل سازنده و برنامه ایمنی/مهندسی پروژه وابسته‌اند.

انبارش صحیح نیز به‌تنهایی گواهی انطباق، عمر سرویس، سلامت کامل پوشش یا پذیرش محصول نیست. کنترل ابعاد، مدارک، آسیب، آزمون‌های لازم و معیار پذیرش پروژه باید به‌صورت مستقل بررسی شوند. برای کنترل ویژگی‌های ابعادی، به راهنمای تلرانس ابعادی لوله مراجعه کنید.

منابع

1. OSHA 1926.250 General Requirements for Storage، Occupational Safety and Health Administration
2. Tenaris Handling and Storage Guidelines، Tenaris
3. JFE Steel Line Pipe Packing and Handling، JFE Steel Corporation
4. HSG246 Safety in the Storage and Handling of Steel and Other Metal Stock، Health and Safety Executive

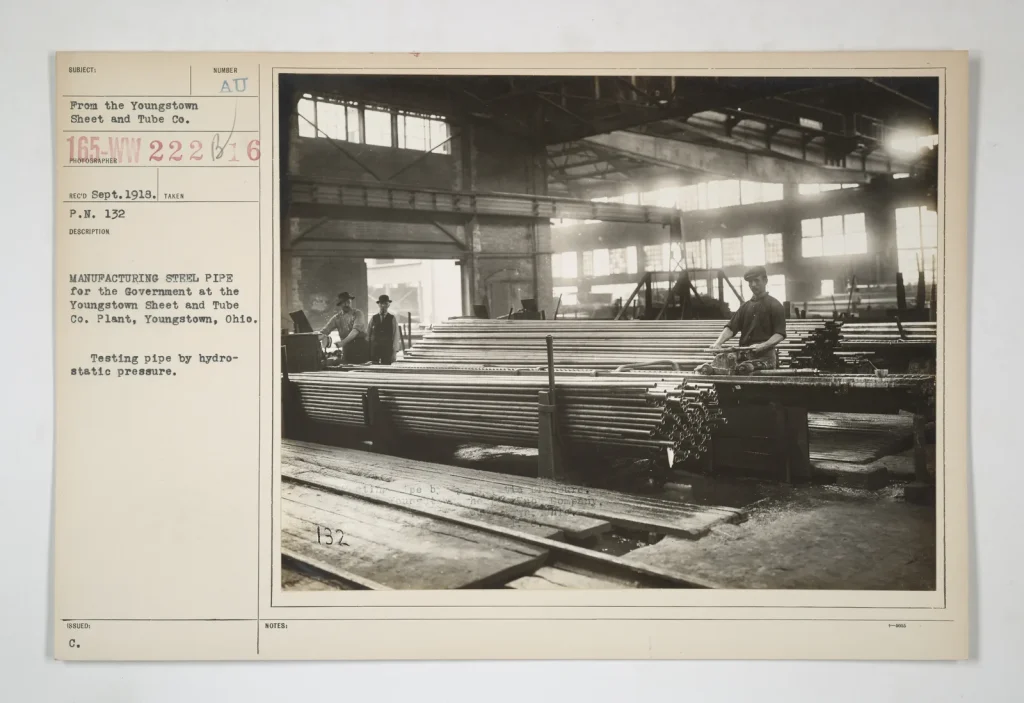

آزمون هیدرواستاتیک با استفاده از سیال، وجود نشتی یا افت فشار را در شرایط و معیار تعیین‌شده آزمون بررسی می‌کند. نتیجه آن به‌تنهایی فشار مجاز بهره‌برداری، مناسب‌بودن برای همه سرویس‌ها، نبود همه عیوب، طراحی درست خط یا پذیرش نهایی پروژه را ثابت نمی‌کند.

• ASTM A530/A530M برای محصولاتی که الزام آزمون هیدرواستاتیک دارند اما پارامترها را تعریف نکرده‌اند، بخش آزمون هیدرواستاتیک را الزامی می‌داند. ASTM International
• API Spec 5L 47th ویرایش (Edition) الزامات ساخت، بازرسی، آزمون، مارکینگ و ردیابی لوله خط انتقال (Line Pipe) را پوشش می‌دهد و به موضوع کالیبراسیون گیج فشار هیدروتست اشاره دارد. American Petroleum Institute
• ASME B31.3 مواد، طراحی، ساخت، بازرسی و آزمون لوله‌کشی فرایندی را پوشش می‌دهد. ASME

«هیدروتست» یا آزمون هیدرواستاتیک لوله، در گفت‌وگوی خرید و کنترل کیفیت زیاد شنیده می‌شود؛ اما نتیجه آن گاهی بیش از دامنه واقعی‌اش تفسیر می‌گردد. این آزمون با استفاده از سیال و در شرایط تعیین‌شده، می‌تواند وجود نشتی یا افت فشار را بررسی کند. با این حال، یک رکورد موفق هیدروتست به‌تنهایی طراحی خط، فشار مجاز بهره‌برداری، نبود همه عیوب یا پذیرش نهایی پروژه را اثبات نمی‌کند.

پاسخ کوتاه

آزمون هیدرواستاتیک، وجود نشتی یا افت فشار را در روش و معیار تعیین‌شده آزمون بررسی می‌کند. برای تفسیر نتیجه باید بدانید چه چیزی، با چه روش و تجهیزات، تحت کدام معیار و برای کدام محموله یا بخش سیستم آزمایش شده است. هیدروتست جای طراحی، کد پروژه، بازرسی کامل، مدارک ردیابی یا معیار پذیرش نهایی را نمی‌گیرد.

این مقاله به یک پرسش اطلاعاتی پاسخ می‌دهد، نه به تأیید یک خط مشخص. برای کنترل مدارک محموله، راهنمای گواهی آزمایش کارخانه (MTC) لوله را نیز بخوانید؛ رکورد هیدروتست و MTC ممکن است هر دو در پرونده کنترل باشند، اما یک مدرک واحد نیستند و کارکرد یکسانی ندارند.

آزمون هیدرواستاتیک چه چیزی را بررسی می‌کند؟

در آزمون هیدرواستاتیک، سیال در محصول یا بخش مورد آزمایش به‌کار می‌رود و نتیجه بر اساس روش و معیار تعیین‌شده ارزیابی می‌شود. در ساده‌ترین بیان، آزمون می‌خواهد ببیند آیا تحت شرایط آزمون، نشتی یا افت فشار قابل مشاهده است یا خیر. همین جمله دو محدودیت مهم دارد: «تحت شرایط آزمون» و «بر اساس معیار تعیین‌شده».

استاندارد محصول، الزامات عمومی، کد پروژه یا برنامه آزمون می‌تواند درباره روش، پارامترها، رکوردها و معیار پذیرش نقش داشته باشد. ASTM A530/A530M بیان می‌کند وقتی مشخصات فنی محصول الزام آزمون هیدرواستاتیک دارد اما پارامترهای آزمون را تعریف نکرده، بخش مربوط به آزمون در آن استاندارد عمومی الزامی است. این نکته نشان می‌دهد که نام «هیدروتست» بدون مرجع قابل‌اعمال، مشخصات کامل آزمون نیست.

در لوله خط انتقال (Line Pipe) نیز API Spec 5L ساخت، بازرسی، آزمون، مارکینگ و ردیابی را در یک چارچوب محصولی قرار می‌دهد. API در اعلام ویرایش (Edition) 47 به موضوع کالیبراسیون گیج فشار هیدروتست اشاره کرده است. بنابراین حتی در سطح محصول، نتیجه آزمون باید با روش اندازه‌گیری و کنترل رکوردها خوانده شود، نه فقط با یک عبارت شفاهی «تست شده است».

چه اطلاعاتی باید کنار نتیجه هیدروتست باشد؟

رکورد آزمون زمانی قابل استفاده است که بتوان آن را به یک موضوع روشن وصل کرد: کدام لوله، کدام قرقره یا کدام بخش سیستم؟ روش آزمون چه بوده؟ معیار پذیرش از کدام سند آمده؟ نتیجه چگونه ثبت شده؟ اگر پروژه برای تجهیزات اندازه‌گیری یا کالیبراسیون الزام دارد، این اطلاعات نیز باید در پرونده کنترل قابل بررسی باشد.

جدول زیر یک چک‌لیست عمومی برای خواندن رکورد است. این جدول فشار، مدت یا معیار قبول عمومی تعیین نمی‌کند؛ آن اعداد و شرایط باید از ویرایش استاندارد، کد و مشخصات فنی همان پروژه بیاید. کارکرد جدول این است که از نتیجه‌گیری بر اساس یک برچسب کوتاه جلوگیری کند.

اگر یکی از این فیلدها نامعلوم است، نتیجه آزمون را کامل فرض نکنید. آن مورد را «نیازمند توضیح» ثبت کنید و از مرجع فنی یا تأمین‌کننده، سند یا رکورد مرتبط بخواهید. در خرید صنعتی، سؤال درست اغلب این نیست که «تست انجام شده؟» بلکه این است که «چه چیزی، تحت کدام معیار، برای کدام ردیف سفارش و با چه رکوردی تست شده است؟»

هیدروتست چه چیزی را ثابت نمی‌کند؟

هیدروتست به‌تنهایی فشار مجاز بهره‌برداری را تعیین نمی‌کند. فشار مجاز به طراحی، کد قابل‌اعمال، متریال، قطر و ضخامت، دما، خوردگی، اتصال‌ها، شرایط بهره‌برداری و سایر فرض‌های پروژه وابسته است. فشار یا شرایط آزمون را نباید بدون طراحی به یک حد بهره‌برداری عمومی تبدیل کرد.

این آزمون همچنین نبود همه عیوب ممکن را اثبات نمی‌کند. دامنه آن به روش و معیار آزمون محدود است. ممکن است پروژه برای برخی ریسک‌ها یا ویژگی‌ها، بازرسی، آزمون غیرمخرب، کنترل ابعادی، مدارک متریال یا روش‌های دیگری بخواهد. اینکه کدام کنترل لازم است، از مشخصات فنی پروژه و استاندارد قابل‌اعمال می‌آید، نه از یک نتیجه موفق هیدروتست.

هیدروتست جای کنترل نوع محصول یا ردیابی را هم نمی‌گیرد. اگر سفارش استاندارد، گرید، ابعاد یا نوع ساخت مشخصی خواسته است، نتیجه آزمون فشار نمی‌تواند مغایرت این فیلدها را برطرف کند. به همین ترتیب، یک رکورد آزمون که به محموله قابل تشخیص وصل نیست، برای پذیرش همان محموله شواهد کافی ایجاد نمی‌کند.

آزمون محصول با آزمون سیستم یکی نیست

یکی از منابع سوءتفاهم، یکسان‌گرفتن آزمون کارخانه روی محصول با آزمون یک سیستم نصب‌شده است. هدف، مرجع، مرز آزمون، تجهیزات، رکوردها و معیار پذیرش ممکن است در این دو موقعیت متفاوت باشند. نام مشترک «هیدروتست» به‌تنهایی نشان نمی‌دهد که چه چیزی آزمایش شده یا نتیجه برای کدام مرحله از کار قابل استناد است.

در آزمون محصول، استاندارد محصول و الزامات سازنده می‌توانند نقش محوری داشته باشند. در آزمون سیستم، کد لوله‌کشی، طراحی، برنامه اجرایی، مرزهای سیستم، اتصالات و معیارهای پروژه نیز وارد می‌شوند. ASME B31.3 حوزه مواد و اجزا، طراحی، ساخت، مونتاژ، برپایی، بازرسی و آزمون لوله‌کشی فرایندی را پوشش می‌دهد؛ این گستره نشان می‌دهد که آزمون فقط یکی از لایه‌های کنترل است.

بنابراین از یک رکورد کارخانه نتیجه نگیرید که سیستم نصب‌شده آزمون و پذیرش شده است، و از یک رکورد سیستم نتیجه نگیرید که هر ویژگی محصول از ابتدا تأیید شده است. برای هر سند، مرز آزمون و هدف آن را جداگانه ثبت کنید. این تفکیک در زمان تحویل، ساخت، نصب و راه‌اندازی از اختلاف‌های قابل‌پیشگیری جلوگیری می‌کند.

چگونه نتیجه هیدروتست را با مدارک محموله تطبیق دهیم؟

ابتدا سفارش و مشخصات فنی را کنار رکورد آزمون بگذارید. ببینید استاندارد و ویرایش، ردیف محصول، ابعاد، گرید یا هر ویژگی موردنیاز در اسناد چگونه مشخص شده است. سپس بررسی کنید رکورد آزمون به همان محموله یا بخش سیستم وصل می‌شود یا خیر. اگر شماره سفارش، ردیابی، مارکینگ یا شناسه نمونه وجود دارد، آن را با روش توافق‌شده پروژه تطبیق دهید.

بعد سراغ مدارک محصول بروید. راهنمای کنترل لوله مانیسمان کمک می‌کند کنترل ظاهری و مدرکی را از هم تفکیک کنید. MTC نیز می‌تواند اطلاعات مربوط به همان محموله را در اختیار بگذارد، اما MTC و رکورد هیدروتست را جای هم نگذارید. هر کدام باید با کالا و سفارش مرتبط شود و هر دو در محدوده خود تفسیر شوند.

اگر فروشنده می‌گوید محصول «هیدروتست دارد» اما روش، مرجع، رکورد یا ردیابی را نشان نمی‌دهد، عبارت را به‌عنوان نتیجه نهایی نپذیرید. فیلدهای ناقص را در جدول تطبیق مشخص کنید. ممکن است پاسخ معتبر وجود داشته باشد، اما پیش از دریافت و کنترل آن، ادعای آزمون برای پذیرش فنی کافی نیست.

چه زمانی باید پرسش را به بازبین فنی ارجاع دهیم؟

اگر مشخصات فنی پروژه فشار، مدت، سیال، مرز آزمون یا معیار پذیرش ویژه‌ای دارد، اجرای آن باید با همان سند کنترل شود. اگر نتیجه آزمون با سفارش، مدارک یا مارکینگ قابل‌تطبیق نیست، یا اگر یک محصول یا سیستم خارج از دامنه روشن استاندارد پیشنهاد شده، تصمیم را به بازبین فنی ارجاع دهید. واحد خرید نباید از روی یک عدد یا عبارت «قبول شد» درباره مناسب‌بودن محصول نتیجه‌گیری کند.

همچنین هر تفاوت میان روش پیش‌بینی‌شده و روش اجراشده باید ثبت شود. یک تغییر ظاهراً کوچک در مرز آزمون، روش اندازه‌گیری یا معیار پذیرش می‌تواند تفسیر نتیجه را تغییر دهد. تأیید مکتوب، مرجع سند و مسئول تصمیم را به پرونده سفارش وصل کنید تا در تحویل یا بهره‌برداری، دلیل پذیرش قابل‌ردیابی باشد.

این ارجاع به معنی ناکارآمدبودن هیدروتست نیست. برعکس، نتیجه آزمون وقتی ارزشمندتر است که در جای درست خود قرار بگیرد: یک شاهد مشخص با دامنه روشن، در کنار طراحی، بازرسی، مدارک و معیارهای پذیرش پروژه.

مرز آزمون و مدیریت مغایرت را پیش از اجرا روشن کنید

پیش از اجرای آزمون، باید معلوم باشد مرز آزمون کجاست و چه اجزا یا اتصالاتی در آن قرار می‌گیرند. در یک محصول منفرد، مرز می‌تواند همان قطعه یا نمونه قابل ردیابی باشد؛ در یک سامانه نصب‌شده، مرز ممکن است یک بخش تعریف‌شده از لوله‌کشی باشد. این تفاوت روی رکورد، مسئولیت‌ها و تفسیر نتیجه اثر می‌گذارد. عبارت کلی «خط تست شد» بدون مرز روشن، برای تحویل و پیگیری کافی نیست.

همچنین وضعیت اجزایی را که از مرز آزمون خارج‌اند یا الزام متفاوت دارند در پرونده کنترل ثبت کنید. هدف این کار، طراحی روش آزمون نیست؛ هدفش جلوگیری از این برداشت نادرست است که یک نتیجه موفق، همه قطعات و همه شرایط پروژه را پوشش داده است. کد و برنامه آزمون پروژه باید مشخص کند چه چیزی در دامنه است، چه کسی نتیجه را بررسی می‌کند و معیار پذیرش چه سندی است.

اگر در طول آزمون نشتی، افت فشار، ایراد رکورد یا اختلاف با مشخصات فنی دیده شد، نتیجه را صرفاً «رد» یا «قبول» شفاهی ثبت نکنید. ردیف یا مرز مربوط، شرح مشاهده، اقدام پیشنهادی، مرجع تصمیم و وضعیت بازبینی را مکتوب کنید. در صورت اصلاح یا آزمون مجدد نیز باید روشن باشد چه چیزی تغییر کرده و کدام رکورد به نتیجه نهایی مرتبط است. این ردیابی از مخلوط‌شدن رکوردهای اولیه و نهایی جلوگیری می‌کند.

در خرید محصول، همین منطق به تأمین‌کننده نیز منتقل می‌شود. اگر رکورد کارخانه ارائه می‌شود، از ابتدا بپرسید شناسه آزمون چگونه به سفارش و محموله وصل خواهد شد و چه سندی این ارتباط را نشان می‌دهد. پاسخ این سؤال به‌مراتب مفیدتر از پذیرش یک عبارت تبلیغاتی درباره انجام آزمون است، زیرا امکان کنترل واقعی هنگام تحویل را فراهم می‌کند.

نتیجه آزمون با مجوز آزادسازی یکسان نیست

نتیجه آزمون یک ورودی در تصمیم آزادسازی یا پذیرش است، نه خودِ آن تصمیم. مسئول پذیرش باید همه ردیف‌های توافق‌شده را ببیند: تطبیق محصول با سفارش، مدارک ردیابی، نتیجه آزمون‌های لازم، وضعیت مغایرت‌ها و تأییدهای فنی. اگر پروژه فرایند آزادسازی دارد، نام مسئول، تاریخ و محدوده پذیرش باید در همان پرونده روشن باشد.

این تفکیک به‌ویژه هنگام تحویل بخشی از سفارش اهمیت دارد. رکورد موفق یک ردیف، دلیل پذیرش ردیف دیگری نیست؛ هر بخش باید با شناسه و دامنه خودش کنترل شود. چنین ثبت ساده‌ای، از استفاده ناخواسته از یک نتیجه معتبر برای کالای نامرتبط جلوگیری می‌کند.

چگونه انتخاب کنیم؟

اگر پروژه یا استاندارد محصول هیدروتست می‌خواهد، نخست مرجع و ویرایش قابل‌اعمال، موضوع آزمون، روش، رکوردها و معیار پذیرش را مشخص کنید. سپس نتیجه را با همان چارچوب بخوانید. اگر هرکدام از این اجزا مبهم است، موضوع را برای تکمیل به مسئول فنی یا طرف مسئول آزمون ارجاع دهید.

اگر هدف شما فقط کنترل خرید لوله است، هیدروتست را یکی از ردیف‌های جدول تطبیق بدانید، نه ردیفی که همه موارد دیگر را حذف می‌کند. استاندارد، گرید، نوع ساخت، ابعاد، طول، مارکینگ، MTC و هر آزمون توافق‌شده را نیز جداگانه کنترل کنید. نتیجه درست شرطی است: آزمون فقط در صورتی به پذیرش کمک می‌کند که با مشخصات فنی و ردیابی همان پروژه تطبیق داشته باشد.

پس از تکمیل مشخصات فنی و مدارک، برای استعلام تجاری مشاهده لوله مانیسمان را انجام دهید. قیمت و موجودی نباید جای روش آزمون، ردیابی و کنترل معیار پذیرش را بگیرد.

اشتباه‌های رایج

• تبدیل فشار یا نتیجه آزمون به فشار مجاز بهره‌برداری.
• فرض‌کردن اینکه هیدروتست نبود همه عیوب ممکن را ثابت می‌کند.
• پذیرش عبارت «هیدروتست شده» بدون مرجع، روش، رکورد و ردیابی.
• یکسان‌گرفتن آزمون کارخانه و آزمون سیستم نصب‌شده.
• جایگزین‌کردن MTC با رکورد هیدروتست یا برعکس.
• نادیده‌گرفتن تفاوت میان معیار پذیرش پروژه و ادعای عمومی فروشنده.

هر یک از این خطاها نتیجه آزمون را از دامنه واقعی‌اش خارج می‌کند. رویکرد درست این است که آزمون را به یک ردیف مستند در پرونده کنترل تبدیل کنید: چه چیزی تست شده، چگونه، با چه معیار و با چه ارتباطی به سفارش.

منابع

1. ASTM A530/A530M Standard Specification for General Requirements for Specialized Carbon and Alloy Steel Pipe، ASTM International
2. API Announces 47th Edition of API Specification 5L، American Petroleum Institute
3. ASME B31.3 Process Piping، ASME

انتخاب لوله برای سازه گلخانه دو ورودی دارد. اول بار: وزن پوشش، بار برف و بار باد که مقطع و ضخامت لازم را تعیین می‌کنند و باید از محاسبه سازه بیایند نه از عرف. دوم محیط: داخل گلخانه رطوبت نسبی بالا و میعان دائمی روی سطح فلز دارد و در بسیاری موارد کود و سموم هم پخش می‌شود، یعنی محیطی خورنده‌تر از فضای باز معمولی. پس مقدار پوشش روی در گلخانه بیشتر اهمیت دارد نه کمتر.

• هیچ استانداردی رده محصولی به نام «لوله گلخانه» ندارد؛ این یک نام عرفی بازار برای بخشی از دامنه لوله گالوانیزه سبک است. British Standards Institution
• استاندارد EN 13031-1 اصول و الزامات مقاومت مکانیکی، پایداری، قابلیت بهره‌برداری و دوام سازه گلخانه‌های تولید تجاری را تعریف می‌کند؛ یعنی گلخانه از نگاه مهندسی یک سازه است و باید برای بارهایش محاسبه شود. British Standards Institution
• ISO 14713-1 راهنمای حفاظت فولاد با پوشش روی است و دامنه‌اش هم پوشش غوطه‌وری پس از ساخت و هم پوشش اعمال‌شده روی ورق پیوسته را در بر می‌گیرد؛ عمر پوشش تابع ضخامت آن و خورندگی محیط است. International Organization for Standardization
• در لوله تولیدشده از ورق گالوانیزه، پوشش هر سطح حدود ۲۰ میکرون است و درز جوش پوشش ندارد؛ در گالوانیزه گرم پس از ساخت، پوشش حدود ۵۶ تا ۷۷ میکرون و درز هم پوشش‌دار است. British Standards Institution

«لوله گلخانه» یک رده محصول در استاندارد نیست؛ نامی است که بازار به لوله گالوانیزه سبک در سایزهای رایج سازه گلخانه داده. پس پرسش درست «لوله گلخانه چه مشخصاتی دارد؟» نیست، بلکه این است که سازه شما چه چیزی لازم دارد. و آن را دو چیز تعیین می‌کند که در بیشتر محتوای این حوزه تقریباً غایب‌اند: باری که سازه باید تحمل کند و محیطی که پوشش باید در آن دوام بیاورد. گلخانه از این نظر دوم، یکی از سخت‌ترین محیط‌هایی است که یک سازه فولادی می‌تواند در آن کار کند.

پاسخ کوتاه

انتخاب لوله برای سازه گلخانه دو ورودی دارد. اول بار: وزن پوشش، بار برف و بار باد، که مقطع و ضخامت لازم را تعیین می‌کنند و باید از محاسبه سازه بیایند نه از عرف. دوم محیط: داخل گلخانه رطوبت نسبی بالا و میعان دائمی روی سطح فلز دارد و در بسیاری موارد کود و سموم هم پخش می‌شود؛ یعنی محیطی خورنده‌تر از فضای باز معمولی. نتیجه عملی این است که مقدار پوشش روی (Zinc) در گلخانه بیشتر اهمیت دارد، نه کمتر.

«لوله گلخانه» یک استاندارد نیست

در بازار، «لوله گالوانیزه گلخانه‌ای» معمولاً به لوله گالوانیزه سبک در سایزهای حدود 1/2″ تا 2″ با ضخامت‌های کم گفته می‌شود. این توصیف عرف است، نه مشخصات.

هیچ استانداردی رده‌ای به نام «گلخانه» ندارد. آنچه هست، همان خانواده لوله گالوانیزه با سری‌های وزنی و کلاس‌های پوشش مشخص است؛ فروشنده صرفاً بخشی از آن دامنه را که بیشتر به کار گلخانه می‌آید با این نام صدا می‌زند.

پیامدش برای شما این است: با نام «گلخانه» نمی‌شود سفارش داد. دو محموله‌ای که هر دو «لوله گلخانه» نامیده می‌شوند می‌توانند در ضخامت دیواره و مقدار پوشش کاملاً متفاوت باشند و در نتیجه چند سال اختلاف عمر داشته باشند. آنچه باید در سفارش بیاید، قطر، ضخامت با عدد، و استاندارد و کلاس پوشش است.

ورودی اول: باری که سازه تحمل می‌کند

سازه گلخانه سبک به نظر می‌رسد چون خودش سبک است، ولی بارهایی که رویش می‌نشیند سبک نیستند.

استاندارد اروپایی EN 13031-1 که به طراحی و ساخت گلخانه‌های تولید تجاری اختصاص دارد، اصول و الزامات مقاومت مکانیکی، پایداری، قابلیت بهره‌برداری و دوام سازه گلخانه را تعریف می‌کند. یعنی گلخانه از نگاه مهندسی یک سازه است، نه یک چادر و مانند هر سازه دیگری باید برای بارهایش محاسبه شود.

سه بار اصلی که مقطع لازم را تعیین می‌کنند:

بار برف. تعیین‌کننده‌ترین بار در بیشتر اقلیم‌های سرد ایران. برف روی پوشش گلخانه جمع می‌شود و اگر سازه برای آن محاسبه نشده باشد، شکست معمولاً ناگهانی و کامل است نه تدریجی. این تنها باری است که می‌تواند در یک شب کل سازه را از بین ببرد.

بار باد. روی گلخانه هم فشار و هم مکش ایجاد می‌کند. مکش می‌تواند پوشش را بکند و در سازه‌های سبک، نیروی بالابر تولید کند. برای همین مهار و پی‌بندی به‌اندازه خود قوس‌ها اهمیت دارند.

بار پوشش و تجهیزات. وزن دائمی پوشش، سامانه آبیاری، سایه‌بان و هر چیزی که از سازه آویزان می‌شود.

خروجی این محاسبه یک عدد ضخامت و یک مقطع است، نه یک نام تجاری. اگر کسی بدون دانستن اقلیم و دهانه گلخانه شما یک سایز مشخص را «مناسب گلخانه» معرفی کرد، آن توصیه از محاسبه نیامده.

ورودی دوم: گلخانه محیط خورنده‌ای است

این بخش همان چیزی است که معمولاً جا می‌افتد. تصور رایج این است که چون سازه «سرپوشیده» است، محیطش ملایم‌تر از فضای باز است. برای گلخانه عکس این درست است.

سه عامل با هم کار می‌کنند:

میعان دائمی. رطوبت نسبی داخل گلخانه بالا نگه داشته می‌شود و اختلاف دمای داخل و بیرون باعث می‌شود آب روی سطح فلز به‌ویژه زیر قوس‌ها و در محل اتصالات بنشیند. سطحی که مدت طولانی مرطوب می‌ماند، شرایط خوردگی دارد.

کود و سموم. محلول‌پاشی و کوددهی، ذرات و بخارهایی در فضا پخش می‌کنند که روی همان سطح مرطوب می‌نشینند. ترکیب رطوبت دائمی و مواد شیمیایی، از رطوبت تنها خورنده‌تر است.

تهویه محدود. سطحی که خشک نمی‌شود، زمان تماس بیشتری با عوامل خورنده دارد.

استاندارد ISO 14713-1 که راهنمای حفاظت از فولاد با پوشش روی است، دامنه‌اش هم پوشش غوطه‌وری پس از ساخت را در بر می‌گیرد و هم پوشش اعمال‌شده روی ورق پیوسته، و مقاومت خوردگی این پوشش‌ها را در محیط‌های مختلف بررسی می‌کند. نکته اصلی‌اش برای ما ساده است: عمر پوشش تابع ضخامت پوشش و خورندگی محیط است. هرچه محیط خورنده‌تر، ضخامت لازم برای رسیدن به همان عمر بیشتر.

پس در گلخانه، صرفه‌جویی روی مقدار روی، صرفه‌جویی روی عمر سازه است.

نازک یا ضخیم؟ همان تفاوتی که در فاکتور دیده نمی‌شود

اینجا انتخاب واقعی شکل می‌گیرد. لوله گالوانیزه از دو مسیر ساخته می‌شود و مقدار روی‌شان چند برابر تفاوت دارد:

در فضای خشک، محصول اول انتخاب اقتصادی درستی است. در گلخانه که سطح فلز عملاً همیشه مرطوب است خط درز بدون پوشش دقیقاً همان‌جایی است که خوردگی زودتر از هر جای دیگر شروع می‌شود.

این به معنای «محصول ورقی برای گلخانه ممنوع است» نیست. به این معناست که اگر آن را انتخاب می‌کنید، باید بدانید عمر کوتاه‌تری انتظارتان را می‌کشد و آن را در برآورد هزینه کل (نه فقط هزینه خرید) حساب کنید. تفاوت کامل دو مسیر در لوله گالوانیزه ورقی یا گرم آمده و چارچوب ارزیابی محیط در خوردگی لوله گالوانیزه.

جاهایی که زودتر از بقیه خراب می‌شوند

خوردگی در سازه گلخانه یکنواخت پیش نمی‌رود. این نقاط اول تسلیم می‌شوند:

• پای ستون و محل تماس با خاک یا بتن. رطوبت خاک و مواد موجود در آن، به‌علاوه آب باران که در پای ستون جمع می‌شود.
• محل برش و جوش در کارگاه. هر برشی که برای طول‌دادن یا اتصال زده شود، مقطعی بدون پوشش باقی می‌گذارد. اگر جوش هم زده شود، پوشش اطراف جوش از بین می‌رود.
• نقاط تجمع آب. جاهایی که آب می‌ایستد و تبخیر نمی‌شود؛ معمولاً در اتصالات افقی و زیر قوس‌ها.
• آسیب حمل و نصب. خراش‌هایی که پوشش را تا فلز پایه برداشته‌اند.

سه اقدام ساده که بیشترین اثر را دارند: ترمیم پوشش در محل برش و جوش پیش از نصب، جدا نگه‌داشتن پای ستون از تماس مستقیم و دائمی با خاک مرطوب، و پرهیز از طراحی‌ای که آب را در جایی نگه دارد.

چه چیزی را در استعلام بنویسید

کلمه «فابریک» را در استعلام به کار نبرید؛ در بازار دو معنای متفاوت دارد و همان‌جا سوءتفاهم می‌سازد. برای دیدن سایزهای موجود، قیمت و خرید لوله گالوانیزه مرجع است و جدول وزن و ابعاد در جدول وزن و ابعاد لوله گالوانیزه.

اشتباه‌های رایج

• انتخاب سایز از روی عرف منطقه به‌جای محاسبه بار. تا سال برف سنگین جواب می‌دهد.
• فرض‌کردن اینکه محیط داخل گلخانه ملایم است. رطوبت دائمی به‌علاوه کود و سموم، محیطی خورنده‌تر از فضای باز معمولی می‌سازد.
• مقایسه دو پیشنهاد بدون مشخص‌کردن روش گالوانیزه. اختلاف قیمت معمولاً اختلاف مقدار روی است، نه تخفیف.
• هاکردن محل برش و جوش بدون ترمیم. این نقاط بدون پوشش‌اند و اولین جایی که خوردگی شروع می‌شود.
• تماس دائمی پای ستون با خاک مرطوب. رایج‌ترین نقطه شکست در سازه‌های گلخانه‌ای قدیمی.
• حساب‌کردن فقط هزینه خرید. اگر سازه‌ای پنج سال زودتر نیاز به تعویض داشته باشد، ارزان‌تر نبوده است.

منابع

1. BS EN 13031-1:2019 Greenhouses. Design and construction — Commercial production greenhouses، British Standards Institution
2. ISO 14713-1:2017 Zinc coatings — Guidelines and recommendations for the protection against corrosion of iron and steel in structures — Part 1، International Organization for Standardization
3. ASTM A53/A53M-24 Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless، ASTM International
4. BS EN 10346:2015 Continuously hot-dip coated steel flat products for cold forming، British Standards Institution

در گالوانیزه ورقی، ورق فولادی در خط پیوسته پوشش روی می‌گیرد و سپس فرم داده و جوش می‌شود؛ پوشش نازک‌تر است و درز جوش پوشش ندارد چون حرارت جوشکاری روی را در همان نوار از بین می‌برد. در گالوانیزه گرم، لوله ساخته‌شده در حمام روی مذاب غوطه‌ور می‌شود و پوشش تمام سطح داخلی و بیرونی از جمله درز را می‌پوشاند. بر مبنای حداقل‌های استاندارد، ضخامت پوشش در روش غوطه‌وری حدود سه تا چهار برابر روش ورقی است.

• کلاس Z275 استاندارد EN 10346 برابر ۲۷۵ گرم بر متر مربع مجموع دو رو است، یعنی حدود ۱۳۷ گرم بر هر رو که با چگالی روی معادل حدود ۱۹ میکرون می‌شود. British Standards Institution
• ASTM A53 برای لوله گالوانیزه غوطه‌وری حداقل ۰٫۴۰ کیلوگرم بر متر مربع روی هر سطح و حداقل میانگین ۰٫۵۵ کیلوگرم بر متر مربع بر مبنای مجموع سطح داخل و بیرون را الزام می‌کند؛ معادل حدود ۵۶ تا ۷۷ میکرون. ASTM International
• در لوله گالوانیزه ورقی، درز جوش پوشش ندارد چون ورق پیش از جوشکاری پوشش گرفته و حرارت جوش روی را در همان نوار از بین می‌برد. British Standards Institution
• واژه «فابریک» در بازار ایران دو معنای متفاوت دارد: گاهی گالوانیزه ورقی در برابر غوطه‌وری، و گاهی گالوانیزه کارخانه‌ای در برابر آبکاری کارگاهی.

هر دو محصول زیر یک نام فروخته می‌شوند و از بیرون شبیه هم‌اند، ولی ترتیب ساختشان معکوس است: در یکی ورق اول پوشش می‌گیرد و بعد لوله می‌شود، در دیگری لوله اول ساخته می‌شود و بعد در روی مذاب فرو می‌رود. همین یک تفاوت ترتیب، هم مقدار روی را چند برابر می‌کند و هم تعیین می‌کند که درز جوش پوشش دارد یا ندارد. هیچ‌کدام ذاتاً غلط نیستند؛ آنچه غلط است، پرداختن قیمت یکی برای دیگری است.

پاسخ کوتاه

در گالوانیزه ورقی، ورق فولادی در خط پیوسته پوشش روی (Zinc) می‌گیرد و سپس فرم داده و جوش می‌شود؛ پوشش نازک‌تر است و درز جوش پوشش ندارد، چون حرارت جوشکاری روی را در همان نوار می‌سوزاند. در گالوانیزه گرم (Hot-Dip)، لوله ساخته‌شده در حمام روی مذاب غوطه‌ور می‌شود و پوشش تمام سطح داخلی و بیرونی، از جمله درز، را می‌پوشاند. بر مبنای حداقل‌های استاندارد، ضخامت پوشش در روش غوطه‌وری حدود سه تا چهار برابر روش ورقی است.

در یک نگاه

سطر «درز جوش» و سطر «جرم پوشش» با هم کل تفاوت را می‌سازند. بقیه سطرها نتیجه همین دو هستند.

دو مسیر تولید، دو ترتیب متفاوت

مسیر ورقی. کلاف فولادی از خط پیوسته پوشش‌دهی عبور می‌کند و هر دو روی ورق لایه‌ای از روی می‌گیرند. استاندارد EN 10346 همین محصول را پوشش می‌دهد و کلاس‌های پوشش را با حرف Z و عددی که جرم پوشش بر حسب گرم بر متر مربع مجموع دو رو است مشخص می‌کند. ورق پوشش‌دار بعداً نوار می‌شود، رول‌فرمینگ می‌شود و لبه‌هایش جوش می‌خورند.

مسیر غوطه‌وری. لوله سیاه اول ساخته می‌شود چه بدون درز و چه درزدار و بعد آماده‌سازی سطح می‌بیند و در حمام روی مذاب فرو می‌رود. روی روی همه سطوحی می‌نشیند که مذاب به آن‌ها می‌رسد: بیرون، داخل، و روی خود درز جوش. استانداردهای EN 10240 و ASTM A53 این مسیر را پوشش می‌دهند.

تفاوت ترتیب، پیامدهای زنجیره‌ای دارد. پوشش خط پیوسته باید نازک باشد تا در فرمینگ ترک نخورد؛ پوشش غوطه‌وری چنین محدودیتی ندارد و می‌تواند ضخیم‌تر بنشیند. از طرف دیگر، پوشش خط پیوسته یکنواخت‌تر و صاف‌تر در می‌آید، در حالی که غوطه‌وری می‌تواند ناهمواری موضعی و «گل» روی سطح بسازد.

چقدر روی؟ عددها را کنار هم بگذاریم

بازار این دو را با صفت مقایسه می‌کند «ضخیم‌تر»، «بادوام‌تر» ولی هر دو استاندارد عدد دارند و عددها قابل مقایسه‌اند.

استاندارد ASTM A53 برای لوله گالوانیزه غوطه‌وری، حداقل میانگین جرم پوشش را 0.55 kg/m² بر مبنای مجموع سطح داخل و بیرون تعیین می‌کند و برای هر سطح جداگانه حداقل 0.40 kg/m². استاندارد EN 10346 برای ورق پوشش‌دار، کلاس Z275 را با جرم ۲۷۵ گرم بر متر مربع مجموع دو رو تعریف می‌کند، یعنی حدود ۱۳۷ گرم بر هر رو.

برای مقایسه، هر دو را به یک واحد ببرید. با چگالی روی، هر یک میکرون پوشش روی یک متر مربع دقیقاً ۷٫۱۳ گرم وزن دارد:

پس نسبت، حدود سه تا چهار برابر است نه «کمی بیشتر» و نه «ده برابر». این عدد بازه‌ای است که در متن‌های بازار هم غیرمستقیم دیده می‌شود، ولی تقریباً هیچ‌جا با مبنای استاندارد نوشته نشده.

درز جوش؛ تفاوتی که ذاتی فرایند است

این مهم‌ترین تفاوت است و برخلاف ضخامت پوشش، با پول و کلاس بالاتر قابل جبران نیست.

در مسیر ورقی، لبه‌های ورقِ از قبل پوشش‌دار به هم جوش می‌خورند. حرارت جوش در همان نوار، روی را تبخیر یا اکسید می‌کند. نتیجه یک خط بدون پوشش در طول لوله است. بعضی خطوط تولید این نوار را با ترمیم پس از جوش می‌پوشانند با پاشش روی یا رنگ غنی از روی ولی این ترمیم با پوشش اصلی هم‌جنس و هم‌دوام نیست و باید صریح پرسیده شود که آیا انجام شده و به چه روشی.

در مسیر غوطه‌وری این مسئله اصلاً وجود ندارد، چون جوشکاری پیش از پوشش انجام شده و مذاب روی درز هم می‌نشیند.

پیامد عملی: در محیطی که خوردگی مطرح است، خط درز در محصول ورقی نقطه شروع خوردگی می‌شود. برای فنس و سازه سبک در فضای خشک، این معمولاً اهمیت عملیاتی ندارد. برای انتقال آب یا محیط دائماً مرطوب، دارد. چارچوب ارزیابی محیط در خوردگی لوله گالوانیزه آمده است.

«فابریک» در بازار دو معنی دارد

اینجا یک تله واژگانی هست که خرید را خراب می‌کند. در بازار ایران کلمه «فابریک» دست‌کم به دو معنای متفاوت به کار می‌رود:

این دو معنا اصلاً یکی نیستند و در حالت دوم، «فابریک» دقیقاً محصول باکیفیت‌تر را توصیف می‌کند نه ارزان‌تر را. اگر فروشنده بگوید «فابریک است» و شما معنای اول را بفهمید و او معنای دوم را، هر دو فکر می‌کنید توافق کرده‌اید.

راه‌حل ساده است: کلمه «فابریک» را در استعلام به کار نبرید. به‌جایش بنویسید «گالوانیزه گرم پس از ساخت» یا «تولیدشده از ورق گالوانیزه»، و استاندارد پوشش را هم ذکر کنید. یک جمله بیشتر می‌نویسید و یک سوءتفاهم کامل را حذف می‌کنید.

روش سومی هم هست که با هیچ‌کدام از این دو یکی نیست: پوشش روی الکتریکی که در بازار «گالوانیزه سرد» گفته می‌شود و در تفاوت گالوانیزه گرم و سرد در لوله بررسی شده است.

چگونه انتخاب کنیم؟

انتخاب را از محیط و کاربرد شروع کنید، نه از قیمت:

ورقی وقتی منطقی است که سازه سبک است، در فضای خشک یا نیمه‌محافظت‌شده کار می‌کند، ظاهر سطح اهمیت دارد، و عمر مورد انتظار متوسط است. فنس، حصار، سازه گلخانه در اقلیم خشک، قاب‌بندی سبک و کارهای نمایان نمونه‌های متعارفند. در این کاربردها پرداخت هزینه پوشش سه برابر، بازده ندارد.

غوطه‌وری وقتی لازم است که سیال داخل لوله جریان دارد، محیط مرطوب یا خورنده است، لوله در تماس با خاک یا آب است، یا عمر طولانی خواسته شده. تأسیسات آب، خطوط سرویس و محیط‌های صنعتی مرطوب در این دسته‌اند.

سه پرسشی که پیش از تصمیم باید جواب بگیرند:

1. محیط نصب چیست و لوله با چه چیزی در تماس است؟
2. اگر ورقی است، درز جوش ترمیم شده یا نه، و با چه روشی؟
3. استاندارد و کلاس پوشش چیست نه «ضخیم» یا «مرغوب»، بلکه یک کد و یک عدد؟

برای دیدن سایزهای موجود و شرایط روز، قیمت و خرید لوله گالوانیزه مرجع است و پیش از انتخاب محصول، راهنمای لوله گالوانیزه چارچوب کلی را می‌دهد.

اشتباه‌های رایج

• مقایسه قیمت بدون تعیین مسیر تولید. ارزان‌تر بودن محصول ورقی طبیعی است، نه مشکوک. مشکل وقتی است که این تفاوت در استعلام مشخص نشده باشد.
• به‌کاربردن کلمه «فابریک» در سفارش. دو معنای متفاوت دارد و دقیقاً همان‌جا سوءتفاهم متولد می‌شود.
• قضاوت از روی ظاهر سطح. سطح صاف و یکنواخت معمولاً نشانه مسیر ورقی است، ولی ظاهر مبنای پذیرش نیست؛ استاندارد و مدارک محموله هستند.
• پرسیدن وضعیت درز در محصول ورقی. این تنها ویژگی‌ای است که با کلاس پوشش بالاتر جبران نمی‌شود.
• استفاده از محصول ورقی در انتقال سیال. برای آب و محیط مرطوب، خط درز بدون پوشش نقطه شروع خوردگی است.
• فرض‌کردن اینکه هر دو یک عمر دارند. با سه تا چهار برابر اختلاف در مقدار روی، انتظار عمر یکسان واقع‌بینانه نیست.

منابع

1. BS EN 10346:2015 Continuously hot-dip coated steel flat products for cold forming — Technical delivery conditions، British Standards Institution
2. ASTM A53/A53M-24 Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless، ASTM International
3. BS EN 10240:1998 Internal and/or external protective coatings for steel tubes — Specification for hot dip galvanized coatings applied in automatic plants، British Standards Institution
4. ASTM A53/A53M-10 — نسخه عمومی قابل مطالعه (بند ۱۷٫۲، جرم پوشش روی)، Internet Archive
5. Hot dip galvanised steels — product datasheet E20، ArcelorMittal
6. Zinc — Element information, properties and uses، Royal Society of Chemistry
