اگر به دنبال خرید لوله مانیسمان با کیفیت و استاندارد برای پروژه‌های صنعتی خود هستید، قطعاً با نام استاندارد ASTM A106 برخورد کرده‌اید. این استاندارد که توسط انجمن آزمون و مواد آمریکا (ASTM International) تدوین شده، به عنوان مرجع اصلی لوله‌های بدون درز کربن‌استیل برای کاربردهای دمای بالا در صنایع نفت، گاز، پتروشیمی و نیروگاهی شناخته می‌شود. لوله مانیسمان ASTM A106 به دلیل ساختار یکپارچه و بدون درز، مقاومت فوق‌العاده‌ای در برابر فشار و دما دارد و به همین دلیل، قیمت لوله مانیسمان با این استاندارد معمولاً بالاتر از نمونه‌های معمولی است، اما ارزش این هزینه را دارد.

• توضیح: متن کامل آخرین نسخه استاندارد ASTM A106 که مشخصات فنی لوله‌های بدون درز کربن‌استیل برای سرویس دمای بالا را در سایزهای NPS 1/8 تا NPS 48 تعیین می‌کند. ASTM
• توضیح: استاندارد مرجع برای الزامات عمومی لوله‌های فولادی تخصصی که تلرانس‌های ابعادی، الزامات تست و گواهی‌های کیفی را مشخص می‌کند. A106
• توضیح: راهنمای کامل مشخصات فنی گرید B شامل ترکیب شیمیایی، خواص مکانیکی، الزامات تست و قابلیت دریافت گواهی دوگانه با API 5L. Projects Material

در این مقاله جامع، به بررسی کامل استاندارد ASTM A106، مشخصات فنی، گریدهای مختلف (A، B و C)، الزامات تست، تفاوت‌های آن با سایر استانداردهای رایج مانند ASTM A53 و API 5L و همچنین نکات کلیدی در انتخاب و خرید لوله‌های A106 می‌پردازیم. اگر به دنبال یک منبع کامل و معتبر برای آشنایی با این استاندارد حیاتی هستید و می‌خواهید بدانید که لوله مانیسمان چیست و چرا ASTM A106 بهترین گزینه برای پروژه‌های دمای بالا است، این مقاله دقیقاً همان چیزی است که نیاز دارید.

برای مشاهده قیمت لوله مانیسمان A106 اینجا کلیک کنید.

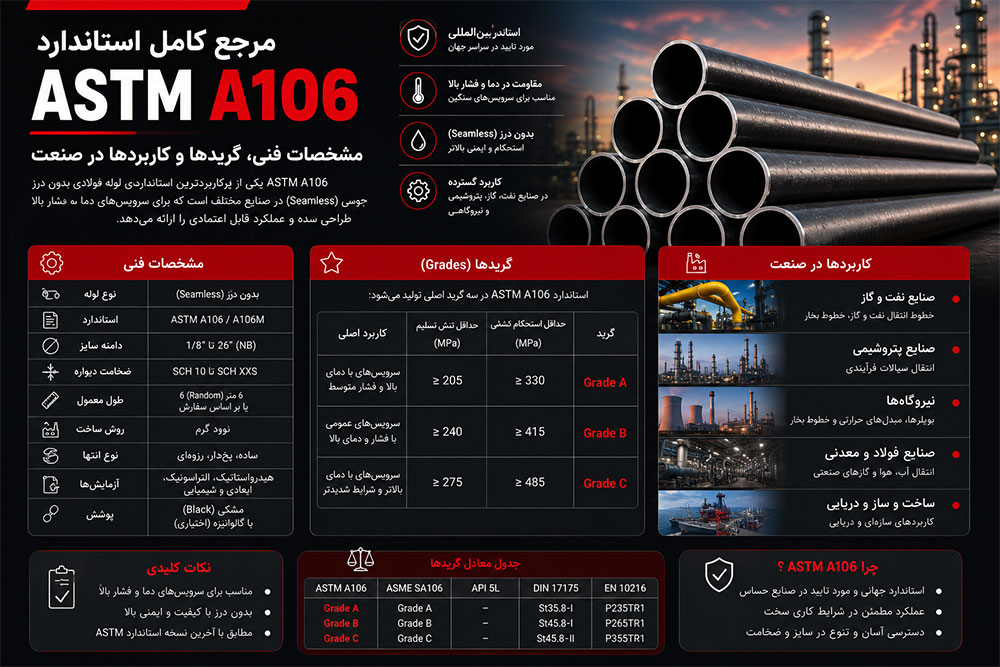

استاندارد ASTM A106 چیست و چه کاربردی دارد؟

ASTM A106 (با نام کامل Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service) استانداردی است که مشخصات فنی لوله‌های بدون درز فولاد کربنی را برای سرویس در دماهای بالا تعیین می‌کند. این استاندارد توسط کمیته ASTM A01 (فولاد، فولاد ضدزنگ و آلیاژهای مرتبط) تدوین و به‌روزرسانی می‌شود. لوله‌های تولیدشده بر اساس این استاندارد، در واقع همان لوله مانیسمان معروفی هستند که در صنایع مختلف کاربرد دارند، اما با این تفاوت که مشخصات فنی و کیفی آنها دقیقاً مطابق با الزامات ASTM A106 است.

لوله‌های A106 در سایزهای اسمی NPS 1/8 تا NPS 48 (معادل DN 6 تا DN 1200) تولید می‌شوند و ضخامت دیواره آنها بر اساس استاندارد ASME B36.10M تعیین می‌گردد. برای مشاهده جدول وزن لوله مانیسمان و ابعاد دقیق بر اساس این استاندارد، به صفحه جدول وزن و ابعاد لوله مانیسمان ASME B36.10M مراجعه کنید.

یکی از سوالات رایج این است که لوله مانیسمان چیست و چه تفاوتی با سایر لوله‌ها دارد؟ لوله مانیسمان یا لوله بدون درز، از یک شمش یکپارچه تولید می‌شود و هیچ گونه جوش یا درزی در طول آن وجود ندارد. این ویژگی، آن را به گزینه‌ای ایده‌آل برای انتقال سیالات تحت فشار و دمای بالا تبدیل می‌کند. استاندارد ASTM A106 دقیقاً برای همین کاربردها طراحی شده است.

کاربردهای اصلی ASTM A106

• پالایشگاه‌ها و پتروشیمی: خطوط فرآیندی با دمای بالا، خطوط بخار، مبدل‌های حرارتی، راکتورها و خطوط انتقال هیدروکربن‌ها.
• نیروگاه‌های حرارتی و هسته‌ای: خطوط بخار اصلی، دیگ‌های بخار، خطوط آب تغذیه بویلر و سیستم‌های خنک‌کننده با فشار بالا.
• صنایع نفت و گاز: خطوط انتقال با دمای بالا، تأسیسات فرآورش و خطوط تزریق.
• صنایع تولیدی و ماشین‌سازی: ساخت سیلندرهای هیدرولیک، محورها و قطعات تحت فشار.

گریدهای ASTM A106؛ A، B و C

استاندارد ASTM A106 شامل سه گرید اصلی است که هر کدام برای شرایط کاری خاصی طراحی شده‌اند. انتخاب گرید مناسب، تأثیر مستقیمی بر ایمنی، دوام و هزینه‌های پروژه دارد. در ادامه، هر یک از این گریدها را بررسی می‌کنیم.

جدول ۱: مقایسه گریدهای ASTM A106

Grade B؛ پرکاربردترین گرید

Grade B با بیش از ۹۰ درصد از کل سفارشات جهانی A106، پرمصرف‌ترین گرید این استاندارد است. دلیل این محبوبیت، تعادل ایده‌آل بین استحکام، جوش‌پذیری و در دسترس بودن است. این گرید برای اکثر پروژه‌های پالایشگاهی، پتروشیمی و نیروگاهی با دمای تا ۴۲۵ درجه سانتی‌گراد انتخاب اول مهندسان است. اگر به دنبال خرید لوله مانیسمان رده ۴۰ یا خرید لوله مانیسمان رده ۸۰ با استاندارد A106 هستید، تقریباً تمام تولیدکنندگان این رده‌ها را با گرید B تولید می‌کنند.

Grade C؛ انتخاب برای فشارهای بالاتر

Grade C با استحکام تسلیم ۲۷۵ مگاپاسکال، برای کاربردهای با فشار بالا و دیواره ضخیم طراحی شده است. با این حال، کربن بالاتر (حداکثر ۰٫۳۵٪) نیازمند روش‌های جوشکاری دقیق‌تر با پیش‌گرمایش بالاتر و عملیات حرارتی پس از جوش (PWHT) است. این گرید معمولاً در خطوط بخار فوق‌داغ و تجهیزات با فشار فوق‌بالا استفاده می‌شود.

ترکیب شیمیایی ASTM A106 Grade B

ترکیب شیمیایی دقیق فولاد، تعیین‌کننده‌ی خواص مکانیکی و مقاومت در برابر خوردگی و دماهای بالا است. در جدول زیر، ترکیب شیمیایی گرید B بر اساس استاندارد ASTM A106 ارائه شده است.

جدول ۲: ترکیب شیمیایی ASTM A106 Grade B

حضور حداقل سیلیسیم (۰٫۱۰٪) در ترکیب، کیفیت جوش‌پذیری و مقاومت در برابر اکسیداسیون در دمای بالا را بهبود می‌بخشد. کنترل دقیق فسفر و گوگرد (کمتر از ۰٫۰۳۵٪) نیز باعث افزایش چقرمگی و کاهش خطر ترک‌خوردگی می‌شود.

خواص مکانیکی و تنش مجاز

خواص مکانیکی لوله‌های A106 به طور مستقیم بر مقاومت در برابر فشار، دما و تنش‌های مکانیکی تأثیر می‌گذارند. در ادامه، جدول تنش مجاز بر اساس کد طراحی ASME B31.3 ارائه شده است که برای مهندسان طراح بسیار حیاتی است. این اعداد به شما کمک می‌کند تا لوله مانیسمان مناسب را برای پروژه خود انتخاب کنید.

جدول ۳: تنش مجاز ASTM A106 Grade B بر اساس دما

مقایسه ASTM A106 و A53؛ کدام را بخریم؟

یکی از رایج‌ترین سوالات خریداران این است که تفاوت لوله مانیسمان و API یا تفاوت ASTM A106 و A53 چیست؟ هر دو استاندارد برای لوله‌های فولاد کربنی هستند، اما تفاوت‌های اساسی در روش تولید، دامنه کاربرد و ترکیب شیمیایی دارند. برای مطالعه عمیق‌تر، مقاله تفاوت ASTM A106 و A53 ؛ راهنمای انتخاب لوله را مطالعه کنید.

جدول ۴: مقایسه ASTM A106 و ASTM A53

چه زمانی ASTM A106 را انتخاب کنیم؟

• خطوط لوله‌کشی فرآیندی با دمای بالاتر از ۳۴۰ درجه سانتی‌گراد
• سیستم‌های بخار و دیگ‌های بخار بر اساس ASME B31.1
• پروژه‌هایی که کد لوله‌کشی به‌صورت خاص A106 را الزام می‌کند
• کاربردهایی که نیاز به گرید C با استحکام بالاتر دارند

چه زمانی ASTM A53 کافی است؟

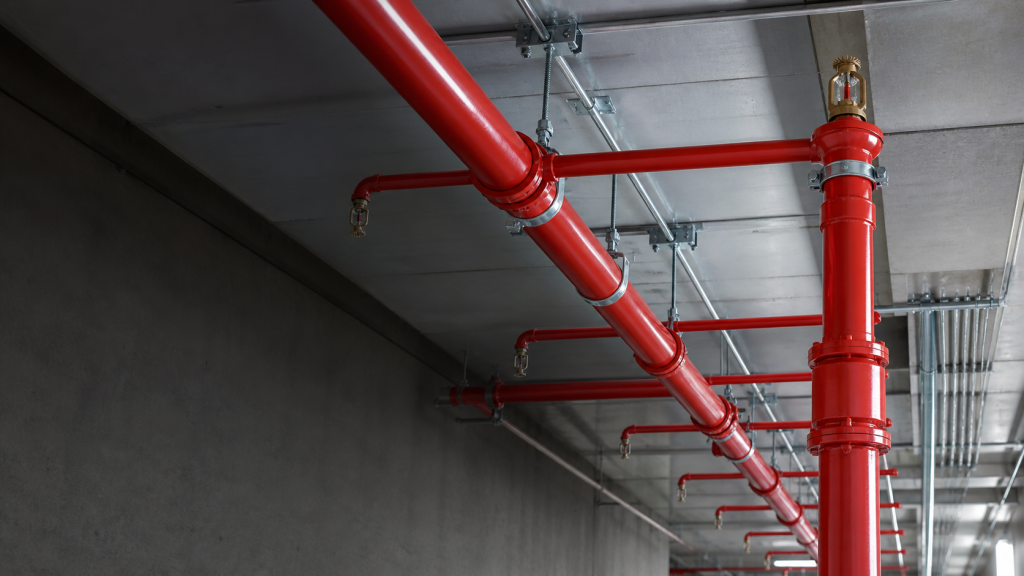

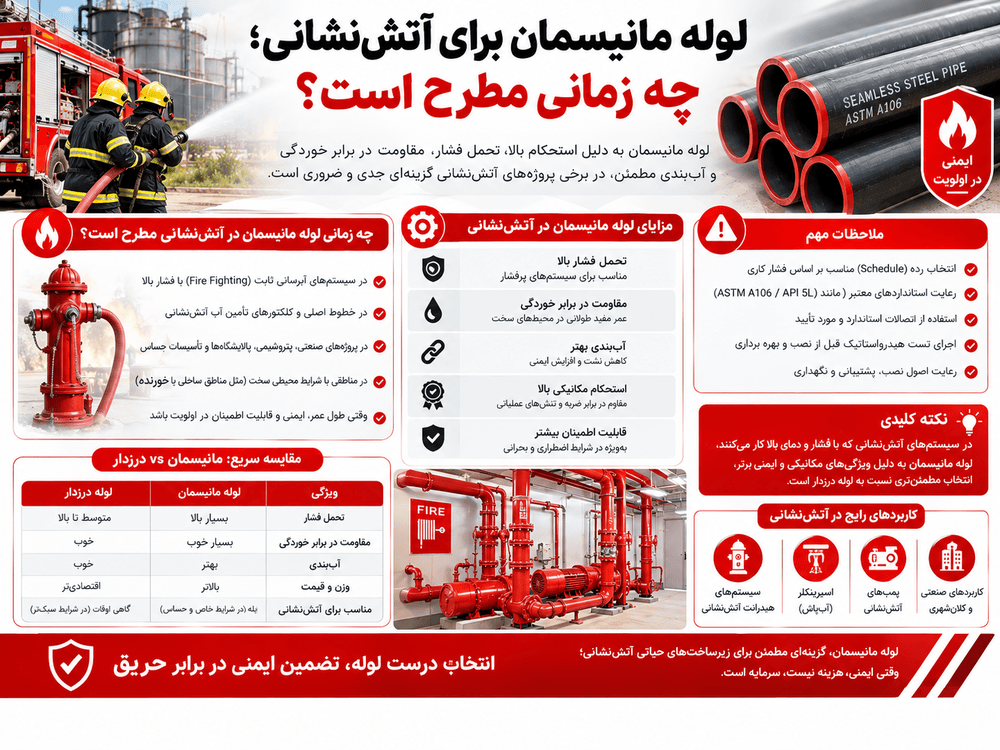

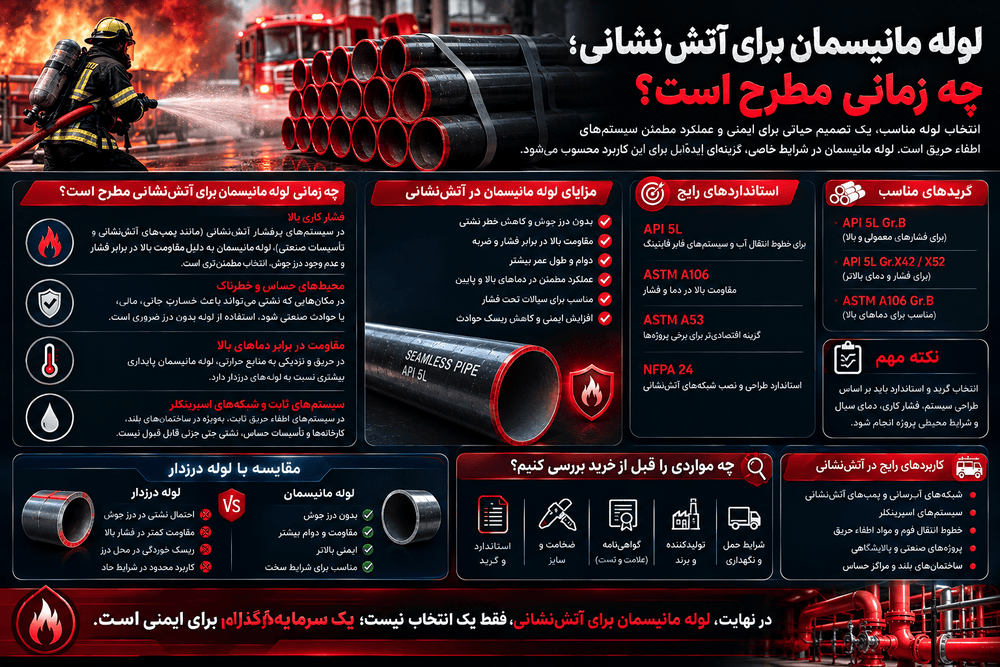

• سیستم‌های حفاظت در برابر آتش (گالوانیزه) که معمولاً از لوله گالوانیزه با استاندارد A53 استفاده می‌شود
• خطوط آب، هوا و گاز با فشار پایین
• کاربردهای سازه‌ای و مکانیکی عمومی
• پروژه‌هایی که استفاده از لوله درزدار (ERW) قابل‌قبول است و هزینه کمتر مدنظر است

ASTM A106 در مقابل API 5L

API 5L استاندارد اصلی خطوط لوله انتقال نفت و گاز است. با وجود شباهت‌های ظاهری، تفاوت‌های مهمی بین این دو استاندارد وجود دارد که در انتخاب نوع لوله برای پروژه‌ها بسیار تعیین‌کننده است. بسیاری از خریداران به دنبال خرید لوله API یا خرید لوله مانیسمان هستند و نمی‌دانند کدام یک برای پروژه‌شان مناسب‌تر است.

جدول ۵: مقایسه ASTM A106 و API 5L

همان‌طور که در جدول مشخص است، API 5L PSL2 دارای کنترل‌های شیمیایی سخت‌گیرانه‌تر، تست‌های ضربه اجباری و الزامات دقیق‌تری برای محیط‌های ترش (حاوی سولفید هیدروژن) است. برای آشنایی بیشتر با تفاوت سطوح کیفی API 5L، مقاله تفاوت API 5L PSL 1 و PSL 2 چیست؟ را مطالعه کنید.

تست‌ها و الزامات کیفی ASTM A106

استاندارد ASTM A106 مجموعه‌ای از تست‌های اجباری و اختیاری را برای تضمین کیفیت لوله تعیین می‌کند. برای آشنایی کامل با فرآیند تست، مقاله راهنمای جامع تست‌های لوله مانیسمان را مطالعه کنید.

جدول ۶: تست‌های اجباری ASTM A106

الزامات تکمیلی اختیاری

خریدار می‌تواند الزامات زیر را به سفارش اضافه کند:

• S1: آنالیز محصول (تأیید ترکیب شیمیایی)
• S2: تست کشش عرضی
• S5: تست ضربه چارپی (Charpy Impact Test) برای سنجش چقرمگی در دمای پایین
• S6: الزامات اندازه دانه (Grain Size) برای بهبود خواص مکانیکی
• S8: تست سختی برینل یا راکول

دامنه دمایی و کاربردهای صنعتی

لوله‌های ASTM A106 برای سرویس در دمای بالا طراحی شده‌اند و محدوده دمایی آنها از ۲۹- تا ۴۲۵ درجه سانتی‌گراد است. در این دماها، خواص مکانیکی فولاد به طور قابل‌قبولی حفظ می‌شود و مقاومت در برابر خزش (Creep) تا ۴۲۵ درجه سانتی‌گراد قابل‌قبول است.

کاربردهای اصلی این لوله‌ها در صنایع زیر است:

• نیروگاه‌های حرارتی: خطوط بخار اصلی با دمای ۴۰۰-۴۲۵ درجه سانتی‌گراد و فشار ۱۰۰-۱۷۰ بار
• پالایشگاه‌ها: خطوط فرآیندی با دمای ۳۵۰-۴۰۰ درجه سانتی‌گراد
• پتروشیمی‌ها: راکتورها و مبدل‌های حرارتی با دمای ۳۰۰-۴۰۰ درجه سانتی‌گراد
• صنایع غذایی و دارویی: خطوط بخار استریلیزاسیون با دمای ۱۵۰-۱۸۰ درجه سانتی‌گراد

گواهی دوگانه (Dual Certification) A106/API 5L

یکی از مزیت‌های مهم لوله‌های ASTM A106 Grade B، قابلیت دریافت گواهی دوگانه با API 5L Grade B (PSL1) است. بسیاری از کارخانه‌های تولید لوله بدون درز، محصولات خود را به گونه‌ای تولید می‌کنند که همزمان با هر دو استاندارد مطابقت داشته باشد. این موضوع به ویژه برای خریدارانی که به دنبال خرید لوله مانیسمان با بالاترین کیفیت هستند، بسیار ارزشمند است.

مزایای گواهی دوگانه

• انعطاف‌پذیری در تأمین: یک انبار می‌تواند نیاز هر دو نوع پروژه را پوشش دهد.
• کاهش هزینه‌های انبارداری: نیاز به نگهداری دو نوع لوله مجزا از بین می‌رود.
• ساده‌سازی فرآیند خرید: امکان تأمین یک محصول برای کاربردهای مختلف.
• افزایش سرعت پاسخگویی: در پروژه‌های فشرده، تأمین‌کننده می‌تواند سریع‌تر عمل کند.

برای اطمینان از تطابق گواهی دوگانه، حتماً از تأمین‌کننده بخواهید که هر دو استاندارد را به‌صورت جداگانه در گواهی آزمایش کارخانه (MTC) درج کند. مقاله گواهی آزمایش کارخانه (MTC) لوله چیست؟ راهنمای تطبیق را برای اطلاعات بیشتر مطالعه کنید.

راهنمای خرید لوله مانیسمان ASTM A106

برای خرید لوله مانیسمان بر اساس استاندارد ASTM A106، نکات زیر را به دقت بررسی کنید. این راهنما به شما کمک می‌کند تا بهترین قیمت لوله مانیسمان را با بالاترین کیفیت دریافت کنید.

۱. انتخاب گرید مناسب

• برای اکثر پروژه‌های صنعتی، Grade B انتخاب استاندارد است.
• برای فشارهای بالاتر از ۱۰۰ بار و دمای بیش از ۴۰۰ درجه، Grade C را در نظر بگیرید.
• برای کاربردهای با تنش کم و دمای پایین، Grade A کافی است.

۲. تعیین سایز و رده

• سایز اسمی (NPS) را بر اساس دبی و سرعت سیال تعیین کنید.
• رده (Schedule) را بر اساس فشار کاری و دما با استفاده از جدول وزن لوله مانیسمان انتخاب کنید. برای مثال، لوله مانیسمان رده ۴۰ برای فشارهای متوسط و لوله مانیسمان رده ۸۰ برای فشارهای بالا مناسب است.

۳. بررسی مدارک کیفی

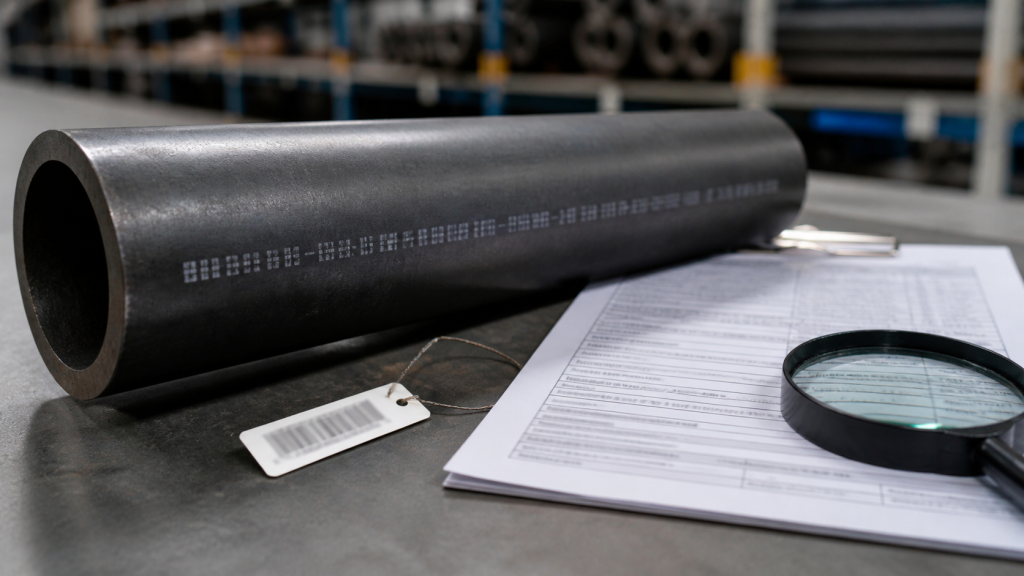

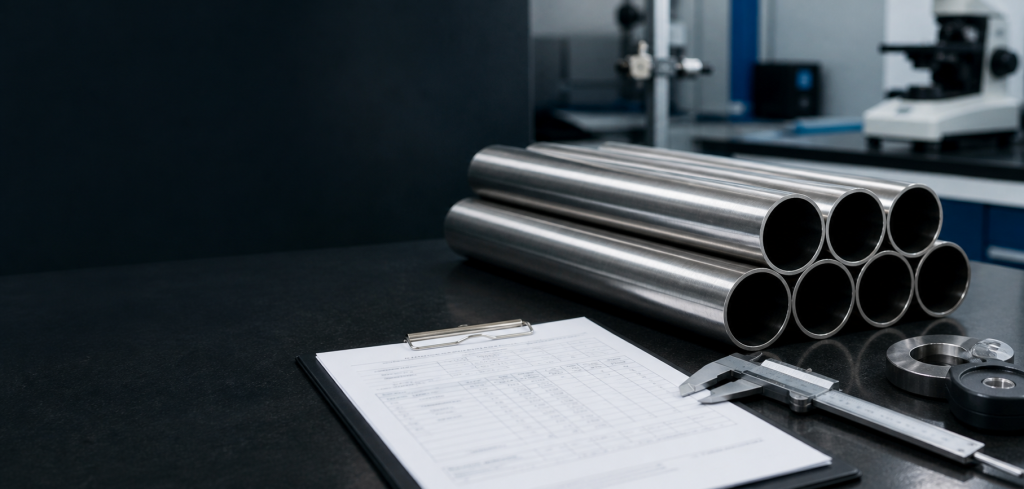

• درخواست گواهی تست کارخانه (MTC) با نتایج کامل تست‌ها.

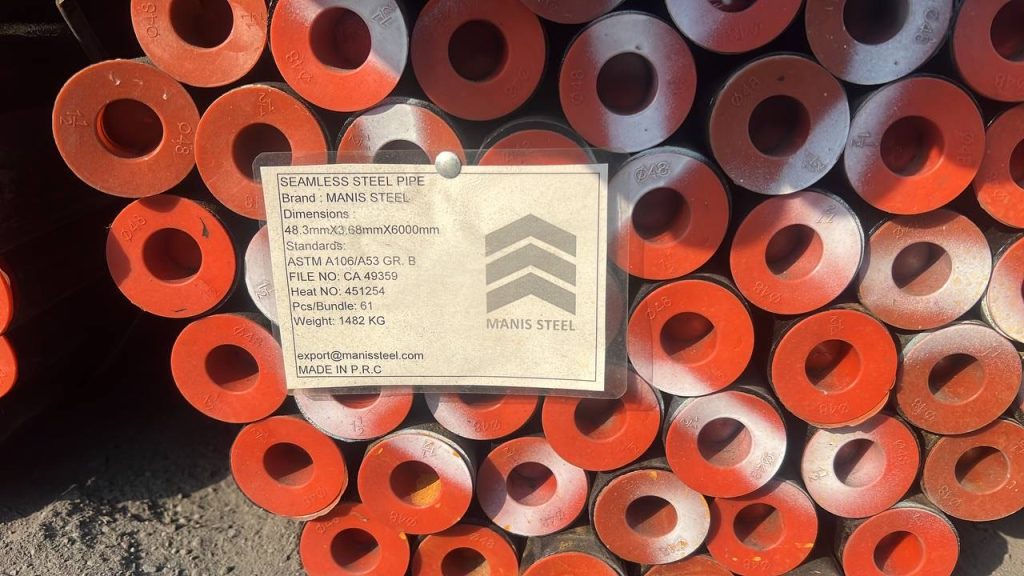

• تطبیق شماره ذوب (Heat Number) روی لوله با MTC.
• بررسی گواهی دوگانه در صورت نیاز.

۴. بازرسی فنی

• بازرسی چشمی از نظر ترک، تاول، زنگ‌زدگی و عیوب سطحی.
• کنترل ابعاد (ضخامت، قطر، راستی) با کولیس و شابلون.
• در صورت امکان، انجام تست اولتراسونیک برای اطمینان از سلامت داخلی.

برای راهنمایی کامل‌تر، مقاله راهنمای خرید لوله مانیسمان؛ بررسی رده، وزن و استاندارد را مطالعه کنید.

سوالات متداول درباره ASTM A106

جمع‌بندی نهایی

ASTM A106 به عنوان استاندارد طلایی لوله مانیسمان برای سرویس دمای بالا، نقشی بی‌بدیل در صنایع نفت، گاز، پتروشیمی و نیروگاهی ایفا می‌کند. گرید B این استاندارد با بیش از ۹۰ درصد سهم بازار، پرکاربردترین ماده اولیه برای خطوط لوله‌کشی فرآیندی در جهان محسوب می‌شود. اگر به دنبال خرید لوله مانیسمان با کیفیت بالا و استانداردهای بین‌المللی هستید، ASTM A106 بهترین گزینه برای پروژه‌های با دمای بالا است.

خلاصه نکات کلیدی برای انتخاب

• دمای کاری > ۳۴۰ درجه سانتی‌گراد: ASTM A106 انتخاب اجباری است
• دمای کاری < ۳۴۰ درجه سانتی‌گراد: ASTM A53 یا A106 (با توجه به نیاز پروژه)
• فشار بالا و دیواره ضخیم: ASTM A106 Grade C
• کاربرد عمومی و اقتصادی: ASTM A53 (معمولاً لوله گالوانیزه یا لوله سیاه)
• خطوط لوله انتقال نفت و گاز: API 5L
• محیط ترش (حاوی H₂S): API 5L PSL2 با Annex H

برای انتخاب دقیق‌تر، همیشه با کد طراحی پروژه (ASME B31.1، B31.3، B31.4 یا B31.8) مشورت کنید و از تأمین‌کنندگان معتبر با سابقه‌ی درخشان در تأمین لوله مانیسمان خرید نمایید. مجموعه آهن‌تودی با ارائه قیمت لوله مانیسمان به‌روز و محصولات با کیفیت از برندهای معتبر، همواره همراه شما در این مسیر است.

مقالات مرتبط

• قیمت و خرید لوله مانیسمان (همه رده‌ها)
• جدول وزن و سایز لوله مانیسمان (ASME B36.10M)
• راهنمای جامع تست‌های لوله مانیسمان
• راهنمای خرید لوله مانیسمان؛ بررسی رده، وزن و استاندارد
• گواهی آزمایش کارخانه (MTC) لوله چیست؟ راهنمای تطبیق
• استانداردهای لوله مانیسمان | راهنمای ASTM، API، ASME، DIN
• تفاوت ASTM A106 و A53؛ راهنمای انتخاب لوله
• تفاوت API 5L PSL 1 و PSL 2 چیست؟

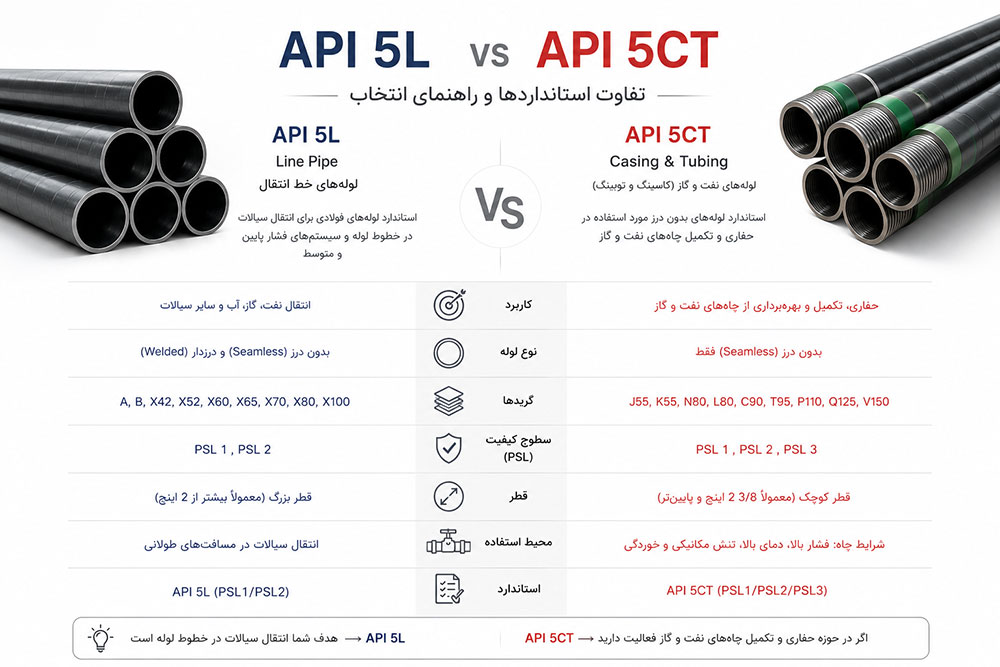

• تفاوت API 5L و API 5CT چیست؟

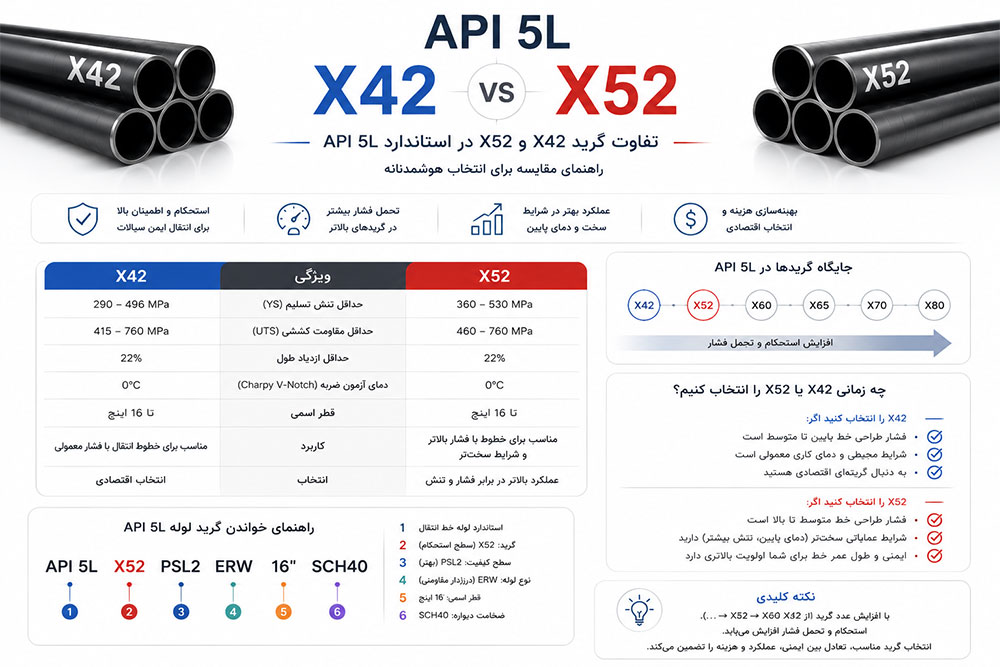

• تفاوت API 5L X42 و X52 چیست؟
• قیمت روز لوله گالوانیزه سبک و سنگین
• قیمت لوله API سپاهان و صنعتی

این مقاله در مرداد ۱۴۰5 بروزرسانی شده است. قیمت لوله مانیسمان به‌صورت روزانه تغییر می‌کند، بنابراین برای دریافت جدیدترین قیمت‌ها، با کارشناسان ما تماس بگیرید.

منابع

1. API 5L vs ASTM A106 – Projectmaterials
2. API 5L vs ASTM A106: Line Pipe Selection – Projectmaterials
3. Pipe Stress Allowable: ASME B31.3 Tables – Projectmaterials

لوله مانیسمان (Seamless Pipe) به دلیل ساختار یکپارچه و بدون درز، یکی از حیاتی‌ترین مقاطع فولادی در صنایع نفت، گاز، پتروشیمی، نیروگاهی و تأسیسات صنعتی محسوب می‌شود. اما آنچه که یک لوله مانیسمان را از یک محصول معمولی به یک محصول قابل‌اطمینان و استاندارد تبدیل می‌کند، فرآیند تست و بازرسی دقیقی است که بر روی آن انجام می‌شود. در واقع، کیفیت نهایی یک لوله مانیسمان، نتیجه‌ی مستقیم مجموعه‌ای از آزمون‌های مخرب و غیرمخرب است که در مراحل مختلف تولید و قبل از تحویل به مشتری اجرا می‌شوند.

• آشنایی با روش‌های تست غیرمخرب (NDT): مطالعه‌ای جامع در مورد کاربرد روش‌های مختلف NDT مانند التراسونیک (UT)، رادیوگرافی (RT)، جریان گردابی (ECT) و مغناطیس برای شناسایی عیوب در لوله‌های بدون درز osti
• راهنمای جامع تست‌های مخرب (DT): مقاله‌ای که به بررسی تست‌های مخرب مانند کشش، سختی و ضربه می‌پردازد و اهمیت آن‌ها را برای تأیید خواص مکانیکی لوله توضیح می‌دهد Anand Seamless

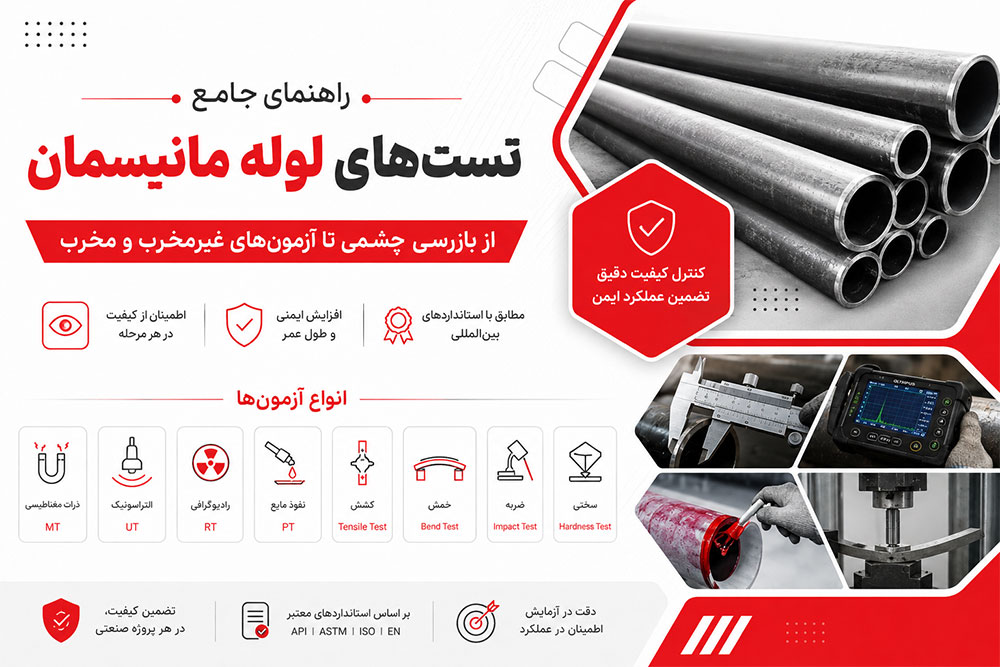

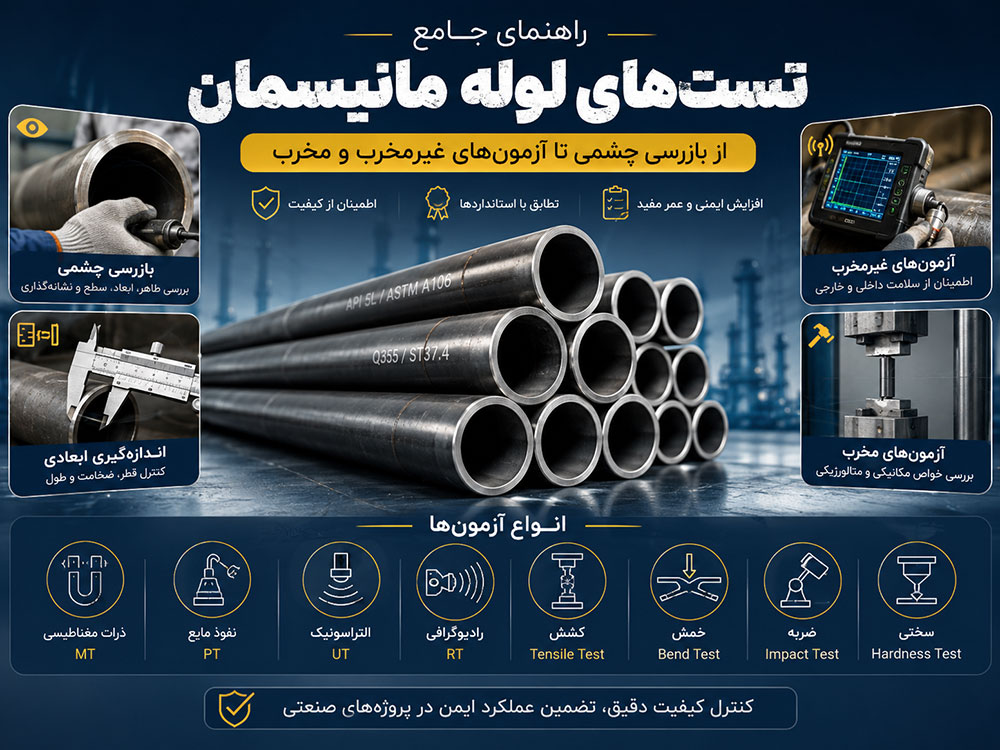

در این راهنمای جامع و تخصصی، با همه انواع تست‌های لوله مانیسمان آشنا خواهید شد: از بازرسی چشمی و ابعادی گرفته تا آزمون‌های غیرمخرب (NDT) مانند اولتراسونیک، ادای‌کارنت، ذرات مغناطیسی و نشت‌یابی، و همچنین آزمون‌های مخرب (Destructive) مانند کشش، ضربه، خمش، تخت‌شدگی و هیدرواستاتیک. تمامی این آزمون‌ها بر اساس استانداردهای معتبر بین‌المللی ASTM A106، ASTM A53 و API 5L تعریف شده‌اند و هر یک نقشی کلیدی در تضمین ایمنی، دوام و عملکرد لوله در شرایط عملیاتی دارند.

چرا تست و بازرسی لوله مانیسمان حیاتی است؟

لوله مانیسمان در صنایع حیاتی مانند خطوط انتقال نفت و گاز، نیروگاه‌ها، پتروشیمی‌ها و سیستم‌های هیدرولیک فشارقوی به کار می‌رود. در این محیط‌ها، حتی یک عیب کوچک در ساختار لوله می‌تواند منجر به نشتی، ترکیدگی، توقف تولید، خسارت‌های مالی سنگین و حتی خطرات جانی شود. به همین دلیل، استانداردهای بین‌المللی مانند ASTM A106 (مخصوص سرویس دمای بالا)، ASTM A53 و API 5L (مخصوص خطوط لوله نفت و گاز)، مجموعه‌ای از تست‌های اجباری را برای همه لوله‌های مانیسمان تعریف کرده‌اند.

برای مشاهده قیمت لحظه‌ای انواع لوله مانیسمان اینجا کلیک کنید.

فرآیند تولید لوله مانیسمان شامل مراحلی مانند گرمایش شمش، نورد سوراخ‌کن (Piercing)، نورد طولی و سایزینگ است. برای آشنایی کامل با این فرآیند، می‌توانید مقاله لوله مانیسمان چگونه تولید می‌شود؟ را مطالعه کنید. در هر یک از این مراحل، امکان بروز عیوب مختلفی مانند ترک‌های سطحی و داخلی، تاول‌ها، چین‌خوردگی‌ها، لایه‌شدگی (Delamination) و ناهمگونی‌های ابعادی وجود دارد. تنها راه تشخیص و حذف این عیوب، انجام تست‌های دقیق و استاندارد در انتهای خط تولید است. به عبارت دیگر، هیچ لوله مانیسمانی بدون گذراندن مجموعه‌ای از تست‌های اجباری، نباید به بازار عرضه شود.

بازرسی چشمی (Visual Inspection)؛ اولین خط دفاعی

بازرسی چشمی (Visual Inspection) ساده‌ترین و در عین حال یکی از مهم‌ترین مراحل کنترل کیفیت لوله مانیسمان است. در این مرحله، لوله‌ها تحت نور مناسب و توسط بازرسان مجرب، به دقت بررسی می‌شوند. سطح خارجی و داخلی لوله‌های بدون درز نباید دارای ترک، چین‌خوردگی، جای زخم (Scar)، عیوب نوردی و لایه‌شدگی (Delamination) باشند.

عیوب قابل شناسایی در بازرسی چشمی

• ترک‌های سطحی (Surface Cracks): ناشی از تنش‌های حرارتی یا مکانیکی در حین تولید که می‌توانند در اثر سرد شدن ناگهانی یا نورد نامناسب ایجاد شوند.
• چین‌خوردگی (Fold): ناشی از ناقص بودن فرآیند نورد که معمولاً در لایه‌های سطحی لوله دیده می‌شود.
• جای زخم (Scar): ناشی از برخورد با تجهیزات یا عیوب شمش اولیه که به صورت فرورفتگی یا برآمدگی روی سطح ظاهر می‌شود.
• تاول (Blister): حباب‌های گاز به دام افتاده در ساختار فولاد که در اثر عملیات حرارتی نامناسب ایجاد می‌شوند.
• لایه‌شدگی (Delamination): جدایش لایه‌های داخلی فولاد که معمولاً در اثر وجود آخال‌های غیرفلزی ایجاد می‌شود.
• زنگ‌زدگی و خوردگی سطحی: که می‌تواند نشان‌دهنده‌ی نگهداری نامناسب یا کیفیت پایین فولاد باشد.

الزامات استاندارد برای بازرسی چشمی

بر اساس استاندارد ASTM A106 و API 5L، تمام لوله‌ها باید تحت بازرسی چشمی ۱۰۰٪ قرار گیرند. عیوب سطحی که عمق آنها از ۱۲٫۵٪ ضخامت اسمی دیواره تجاوز نکند، قابل‌قبول هستند، مشروط بر اینکه ضخامت لوله به کمتر از حداقل مجاز کاهش نیابد. همچنین عیوبی که به صورت خطی یا گروهی باشند، حتی اگر عمق کمتری داشته باشند، ممکن است مردود اعلام شوند.

بازرسی ابعادی؛ تضمین تطابق با استاندارد

بازرسی ابعادی (Dimensional Inspection) تضمین می‌کند که لوله تولیدشده از نظر اندازه و شکل با مشخصات درخواستی و استاندارد ASME B36.10M مطابقت دارد. این بازرسی شامل موارد زیر است:

پارامترهای اندازه‌گیری‌شده در بازرسی ابعادی

• ضخامت دیواره (Wall Thickness): با استفاده از میکرومتر یا ضخامت‌سنج اولتراسونیک، حداقل در ۸ نقطه در دو انتهای لوله اندازه‌گیری و ثبت می‌شود.
• قطر خارجی و بیضی‌شدگی (Ovality): با کولیس، کالیپر یا رینگ‌گیج در نقاط مختلف مقطع لوله اندازه‌گیری می‌شود.
• طول لوله: با متر نواری یا سیستم‌های اتوماتیک اندازه‌گیری طول.
• راستی (Straightness) یا میزان خمیدگی: با خط‌کش، تراز (۱ متر) و حسگر اندازه‌گیری، خمیدگی در هر متر و در کل طول لوله بررسی می‌شود.
• زاویه‌ی لب‌تراش (Bevel Angle) و پخ انتهایی: با گونیا و صفحات گیره‌ای بررسی می‌شود.
• عمق پخ و طول ریشه (Root Face): برای اطمینان از کیفیت اتصال جوشی، این پارامترها نیز کنترل می‌شوند.

تلرانس‌های مجاز بر اساس استاندارد

بر اساس استاندارد ASTM A530 (مشخصات عمومی لوله‌های فولادی)، تلرانس‌های زیر برای لوله‌های مانیسمان اعمال می‌شود:

• ضخامت دیواره: ۱۲٫۵- تا ۱۰+ درصد نسبت به ضخامت اسمی.
• قطر خارجی (برای سایزهای بالای ۲ اینچ): ±۱ درصد.
• راستی (خمیدگی): حداکثر ۱ میلی‌متر به ازای هر متر طول لوله.
• بیضی‌شدگی (Ovality): حداکثر ۱٫۵ درصد قطر خارجی.

آزمون‌های غیرمخرب (NDT)؛ شناسایی عیوب پنهان

آزمون‌های غیرمخرب (Non-Destructive Testing – NDT) مهم‌ترین بخش کنترل کیفیت لوله مانیسمان هستند. این آزمون‌ها بدون ایجاد هیچ گونه آسیبی به لوله، عیوب سطحی و داخلی را شناسایی می‌کنند. در ادامه، مهم‌ترین روش‌های NDT را به‌صورت کامل بررسی می‌کنیم:

آزمون فراصوتی (Ultrasonic Testing – UT)

تست اولتراسونیک (UT) یکی از پرکاربردترین و دقیق‌ترین روش‌های بازرسی لوله مانیسمان است. در این روش، امواج صوتی با فرکانس بالا (معمولاً ۱ تا ۱۰ مگاهرتز) به درون لوله ارسال می‌شود و با تحلیل امواج بازتاب‌یافته، ترک‌های سطحی و داخلی، حفره‌ها، لایه‌شدگی‌ها و سایر ناپیوستگی‌ها شناسایی می‌شوند.

مزایای تست اولتراسونیک

• دقت بالا در تشخیص عیوب حجمی و سطحی.
• قابلیت تست در خط تولید با سرعت بالا.
• مناسب برای مواد با ساختار یکنواخت مانند فولاد کربنی.
• قابلیت اندازه‌گیری دقیق ضخامت و عمق عیوب.

کاربرد در استانداردها

استاندارد ASTM A106 انجام تست الکتریکی غیرمخرب (که شامل UT نیز می‌شود) را به عنوان جایگزین تست هیدرواستاتیک مجاز می‌داند. همچنین API 5L برای لوله‌های بدون درز، تست UT را برای تشخیص عیوب داخلی و سطحی الزامی می‌داند. در پروژه‌های حساس، معمولاً هر دو تست UT و هیدرواستاتیک انجام می‌شود.

آزمون جریان گردابی (Eddy Current Testing – ET)

تست ادای‌کارنت (ET) بر اساس القای الکترومغناطیسی عمل می‌کند. یک سیم‌پیچ حامل جریان متناوب در مجاورت لوله قرار می‌گیرد و میدان مغناطیسی ایجاد می‌کند. وجود هرگونه عیب در سطح لوله، باعث تغییر در امپدانس سیم‌پیچ شده و عیب را آشکار می‌سازد.

مزایا و محدودیت‌ها

• مزایا: سرعت بالا، حساسیت به عیوب نقطه‌ای (حفره‌ها و سوراخ‌ها)، قابلیت تست اتوماتیک در خط تولید.
• محدودیت: عمدتاً برای عیوب سطحی و نزدیک به سطح کاربرد دارد و برای تشخیص عیوب عمقی مناسب نیست.

آزمون ذرات مغناطیسی (Magnetic Particle Testing – MT)

تست ذرات مغناطیسی (MT) برای تشخیص عیوب سطحی و نزدیک به سطح در مواد فرومغناطیس (مانند فولاد کربنی) استفاده می‌شود. در این روش، لوله مغناطیسی شده و ذرات مغناطیسی (خشک یا مرطوب) روی سطح آن پاشیده می‌شوند. در محل عیوب، میدان مغناطیسی دچار نشت شده و ذرات در آن ناحیه تجمع می‌یابند و عیب را مشخص می‌کنند.

این روش برای تشخیص ترک‌های سطحی، تاول‌ها، خط‌های نوردی و سایر ناپیوستگی‌های سطحی بسیار مؤثر است و در استاندارد API 5L برای بازرسی سطح لوله‌ها توصیه شده است.

آزمون نشت مغناطیسی (Magnetic Flux Leakage – MFL)

تست نشت مغناطیسی (MFL) مشابه MT است اما برای تشخیص عیوب داخلی و خارجی در لوله‌های فرومغناطیس به کار می‌رود. در این روش، لوله با یک میدان مغناطیسی قوی اشباع شده و سنسورهای حساس، نشت میدان مغناطیسی ناشی از عیوب را اندازه‌گیری می‌کنند.

• مزایا: قابلیت تشخیص عیوب طولی و عرضی، مناسب برای بازرسی سریع لوله‌های بلند.
• کاربرد: معمولاً در خطوط تولید لوله‌های با قطر بالا و در صنایع نفت و گاز استفاده می‌شود.

آزمون نفوذ مایع (Liquid Penetrant Testing – PT)

تست نفوذ مایع (PT) ساده‌ترین و قدیمی‌ترین روش NDT برای تشخیص عیوب سطحی باز (ترک‌ها، منافذ و حفره‌های سطحی) است. در این روش، یک مایع نافذ (رنگ‌دار یا فلورسنت) روی سطح لوله اعمال شده و پس از مدت زمان مشخص، مایع اضافی پاک می‌شود. سپس با استفاده از مواد آشکارساز (Developer)، مایع محبوس‌شده در عیوب به سطح کشیده شده و عیب را نمایان می‌کند.

• مزایا: سادگی، هزینه پایین، قابلیت استفاده بر روی انواع مواد (فلزی و غیرفلزی).
• محدودیت: فقط برای عیوب سطحی باز کاربرد دارد و برای عیوب زیرسطحی یا پوشیده شده مناسب نیست.

آزمون رادیوگرافی (Radiographic Testing – RT)

تست رادیوگرافی (RT) با استفاده از اشعه ایکس (X-Ray) یا گاما، تصویری از ساختار داخلی لوله ارائه می‌دهد. این روش برای تشخیص عیوب حجمی داخلی مانند حفره‌ها، تخلخل‌ها، آخال‌های سرباره و ترک‌های داخلی بسیار مؤثر است.

• کاربرد: معمولاً برای لوله‌های با ضخامت بالا و کاربردهای حساس (نیروگاهی، هسته‌ای) استفاده می‌شود.
• مزایا: ارائه تصویر دائمی و قابل‌رجوع، تشخیص عیوب حجمی با دقت بالا.
• محدودیت‌ها: هزینه بالا، نیاز به تجهیزات خاص و رعایت نکات ایمنی در برابر اشعه.

جدول مقایسه روش‌های تست غیرمخرب

آزمون‌های مخرب (Destructive Tests)؛ سنجش استحکام واقعی

آزمون‌های مخرب (Destructive Testing) با از بین بردن نمونه‌هایی از لوله، خواص مکانیکی و متالورژیکی آن را اندازه‌گیری می‌کنند. این آزمون‌ها برای تأیید کیفیت فولاد، عملیات حرارتی و فرآیند تولید ضروری هستند. هر یک از این تست‌ها اطلاعات ارزشمندی درباره‌ی مقاومت، شکل‌پذیری و چقرمگی لوله ارائه می‌دهند.

آزمون کشش (Tensile Test)

تست کشش یکی از اساسی‌ترین آزمون‌های مکانیکی است. در این آزمون، یک نمونه از لوله تحت نیروی کششی قرار گرفته تا زمانی که شکسته شود. پارامترهای اندازه‌گیری‌شده عبارتند از:

• استحکام تسلیم (Yield Strength – YS): تنشی که در آن ماده شروع به تغییر شکل پلاستیک می‌کند.
• استحکام نهایی (Ultimate Tensile Strength – UTS): حداکثر تنشی که ماده قبل از شکست تحمل می‌کند.
• ازدیاد طول (Elongation – A): درصد افزایش طول نمونه تا لحظه‌ی شکست.
• کاهش سطح مقطع (Reduction of Area – Z): درصد کاهش سطح مقطع در محل شکست.

الزامات استاندارد (مثال برای API 5L PSL2 گرید X52)

• استحکام تسلیم: بین ۳۶۰ تا ۵۳۰ مگاپاسکال
• استحکام نهایی: بین ۴۶۰ تا ۷۶۰ مگاپاسکال
• ازدیاد طول: حداقل ۱۶ درصد

آزمون ضربه (Impact Test – Charpy V-Notch)

تست ضربه چارپی (Charpy V-Notch) چقرمگی و مقاومت به شکست ماده را در دماهای مختلف اندازه‌گیری می‌کند. در این آزمون، یک نمونه با بریدگی V شکل توسط یک وزنه‌ی آونگی ضربه می‌خورد و انرژی جذب‌شده در هنگام شکست اندازه‌گیری می‌شود.

• اهمیت: این تست برای کاربردهایی که لوله در دمای پایین یا در معرض ضربه‌های ناگهانی قرار می‌گیرد، حیاتی است.
• الزامات: استاندارد API 5L برای سطوح کیفی PSL2، انجام تست ضربه را الزامی می‌داند. انرژی جذب‌شده در دمای ۰ درجه سانتی‌گراد معمولاً باید حداقل ۲۷ ژول باشد.

آزمون سختی (Hardness Test)

تست سختی مقاومت ماده در برابر فرورفتگی را اندازه‌گیری می‌کند. روش‌های رایج شامل برینل (HB)، راکول (HRC) و ویکرز (HV) هستند. سختی یک شاخص غیرمستقیم از استحکام و عملیات حرارتی فولاد است.

• کاربرد: برای اطمینان از عملیات حرارتی صحیح و تشخیص وجود فازهای سخت و ترد مانند مارتنزیت.
• محدوده مجاز: برای لوله‌های کربنی استاندارد، سختی معمولاً در محدوده HB ۱۴۰ تا ۱۸۰ قرار دارد.

آزمون خمش (Bend Test)

تست خمش شکل‌پذیری و کیفیت اتصالات جوشی را ارزیابی می‌کند. یک نمونه از لوله تا زاویه‌ی مشخصی خم می‌شود و از نظر وجود ترک یا شکستگی بررسی می‌شود.

• الزامات: بر اساس استاندارد ASTM A106، تست خمش یکی از آزمون‌های مکانیکی اجباری است.
• روش اجرا: نمونه‌هایی به عرض ۱ اینچ از لوله بریده شده و با سنبه‌ای با قطر مشخص، تا زاویه‌ی ۹۰ یا ۱۸۰ درجه خم می‌شوند.

آزمون تخت‌شدگی (Flattening Test)

تست تخت‌شدگی برای ارزیابی کیفیت جوش (در لوله‌های درزدار) و شکل‌پذیری (در لوله‌های بدون درز) استفاده می‌شود. در این آزمون، یک نمونه حلقه‌ای از لوله بین دو صفحه قرار گرفته و تا فاصله‌ی مشخصی فشرده می‌شود. سپس سطح نمونه از نظر وجود ترک یا پارگی بررسی می‌شود.

• الزامات: استاندارد ASTM A106 انجام تست تخت‌شدگی را الزامی می‌داند.
• معیار قبولی: لوله‌ها باید تا فاصله‌ی مشخصی (معمولاً ۶۰ تا ۸۰ درصد قطر خارجی) بدون ایجاد ترک، تحمل فشار را داشته باشند.

آزمون گشادشدگی (Flaring Test)

تست گشادشدگی برای ارزیابی قابلیت تغییر شکل لوله‌ها در انتها استفاده می‌شود. یک سنبه‌ی مخروطی (با زاویه‌ی ۳۰، ۴۰ یا ۶۰ درجه) در انتهای لوله کوبیده شده و قطر آن را افزایش می‌دهد. سپس سطح از نظر وجود ترک بررسی می‌شود.

• کاربرد: عمدتاً برای لوله‌هایی که قرار است در انتها گشاد شوند (مانند اتصالات فلنجی) استفاده می‌شود.
• الزامات: معمولاً برای لوله‌های با سایز کوچک (تا ۴ اینچ) انجام می‌شود.

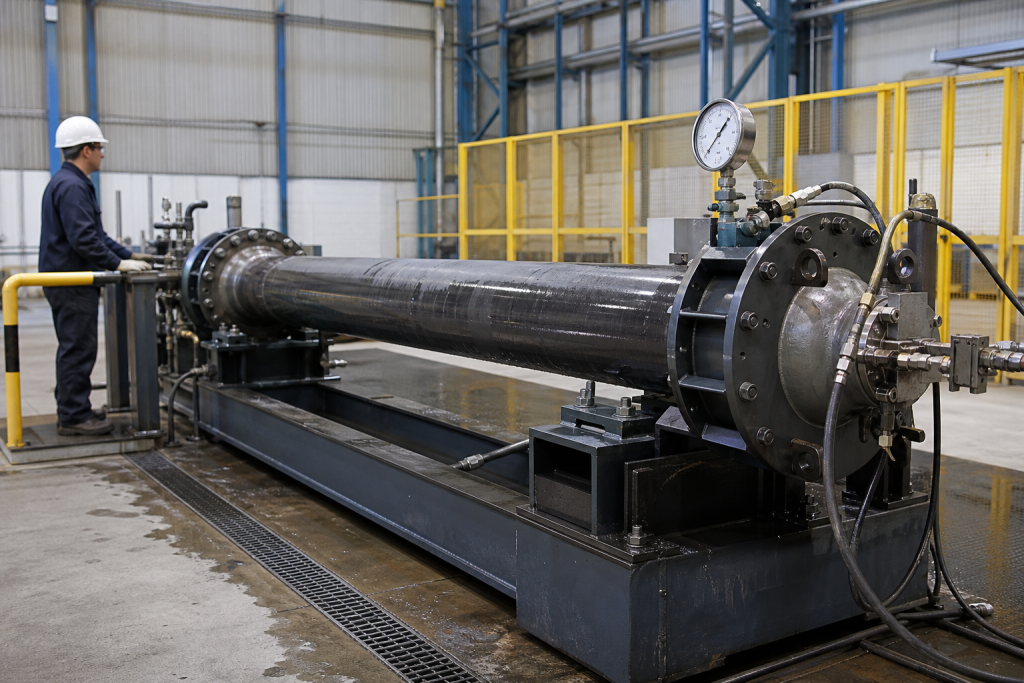

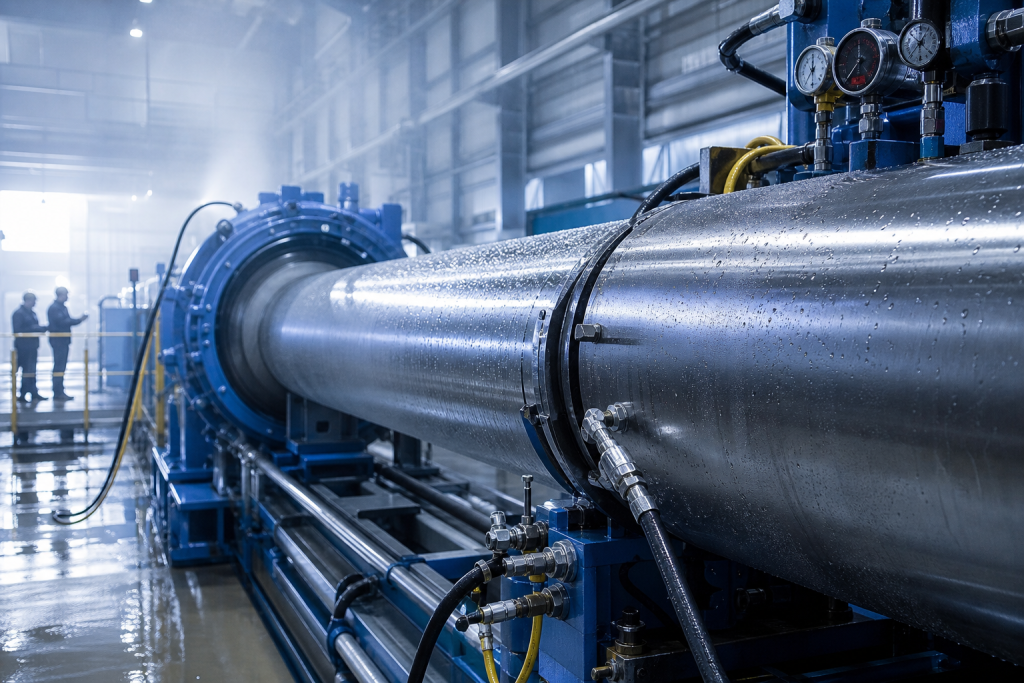

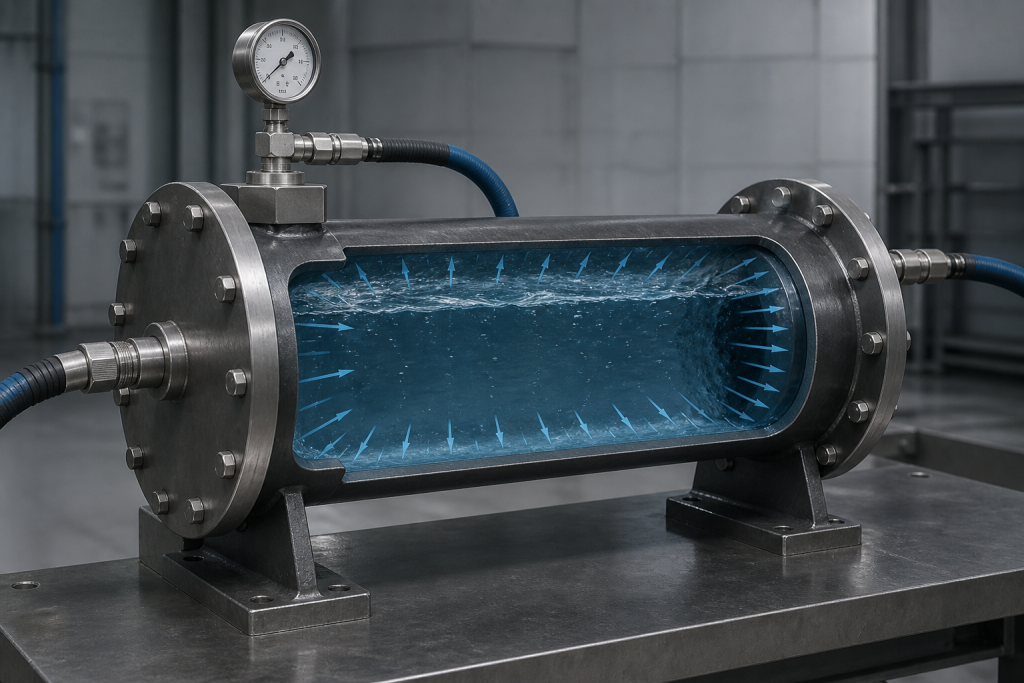

تست هیدرواستاتیک؛ تأیید نهایی سلامت لوله

تست هیدرواستاتیک (Hydrostatic Test) یکی از مهم‌ترین و اجباری‌ترین آزمون‌های لوله مانیسمان است. در این تست، لوله با آب تحت فشار پر شده و برای مدت زمان مشخصی (حداقل ۵ ثانیه) در فشار مشخصی نگهداری می‌شود. هدف از این تست، تشخیص نشت‌ها و نقاط ضعف ساختاری در لوله است. این آزمون در استانداردهای مختلف مانند ASTM A106 و API 5L به عنوان یک الزام اساسی ذکر شده است.

فشار تست بر اساس فرمول زیر محاسبه می‌شود:

P = 2 × S × t / D

که در آن:

• P: فشار تست (بر حسب PSI یا بار)
• S: تنش مجاز (معمولاً ۶۰٪ حداقل استحکام تسلیم)
• t: ضخامت دیواره (اینچ)
• D: قطر خارجی (اینچ)

نکات کلیدی در تست هیدرواستاتیک

• فشار تست: بسته به استاندارد و نوع کاربرد، فشار تست معمولاً بین ۱٫۵ تا ۲ برابر فشار کاری طراحی می‌شود.
• زمان نگهداری: بر اساس استاندارد ASTM A106، فشار تست باید حداقل به مدت ۵ ثانیه حفظ شود.
• دمای آب تست: دمای آب نباید کمتر از ۵ درجه سانتی‌گراد و بیشتر از ۵۰ درجه سانتی‌گراد باشد.
• جایگزینی: در صورت توافق خریدار، می‌توان به جای تست هیدرواستاتیک از تست الکتریکی غیرمخرب (مانند UT یا ET) استفاده کرد.

گواهی آزمایش کارخانه (MTC)؛ شناسنامه فنی لوله

گواهی آزمایش کارخانه (Mill Test Certificate – MTC) یکی از مهم‌ترین مدارکی است که هر لوله مانیسمان باید به همراه داشته باشد. این سند، شناسنامه‌ی فنی لوله محسوب می‌شود و شامل اطلاعات کاملی درباره‌ی ترکیب شیمیایی، خواص مکانیکی، نتایج تست‌های انجام‌شده و مشخصات تولید است.

اطلاعات موجود در گواهی MTC

• شناسایی محصول: شامل نام تولیدکننده، شماره ذوب (Heat Number)، سایز، رده و گرید فولاد.
• ترکیب شیمیایی: درصد عناصر مختلف مانند کربن (C)، منگنز (Mn)، فسفر (P)، گوگرد (S) و سیلیسیم (Si).
• خواص مکانیکی: نتایج تست‌های کشش (استحکام تسلیم، استحکام نهایی، ازدیاد طول)، ضربه (انرژی جذب‌شده) و سختی.
• نتایج تست‌های غیرمخرب: شامل نتایج تست اولتراسونیک، ادای‌کارنت یا سایر روش‌های NDT انجام‌شده.
• نتایج تست هیدرواستاتیک: فشار تست و مدت زمان نگهداری.
• امضا و مهر: تأییدیه‌ی کنترل کیفیت کارخانه.

هنگام خرید لوله مانیسمان، حتماً از تأمین‌کننده درخواست کنید که گواهی MTC را به همراه لوله تحویل دهد. سپس شماره ذوب (Heat Number) درج‌شده روی بدنه‌ی لوله را با شماره ذوب مندرج در MTC تطبیق دهید. این کار، ساده‌ترین و مطمئن‌ترین روش برای تأیید اصالت و کیفیت لوله است. برای آشنایی بیشتر با این موضوع، مقاله گواهی آزمایش کارخانه (MTC) لوله چیست؟ راهنمای تطبیق را مطالعه کنید.

استانداردهای مرجع و الزامات تست

تمامی تست‌های فوق بر اساس استانداردهای بین‌المللی مشخص و تعریف شده‌اند. برای آشنایی بیشتر با استانداردهای لوله مانیسمان، مقاله استانداردهای لوله مانیسمان | راهنمای ASTM، API، ASME، DIN را مطالعه کنید. مهم‌ترین این استانداردها عبارتند از:

ASTM A106 / ASME SA106

این استاندارد مخصوص لوله‌های بدون درز کربن‌استیل برای سرویس دمای بالا است[reference:2]. الزامات تست بر اساس این استاندارد شامل تست کشش، خمش، تخت‌شدگی، هیدرواستاتیک و تست الکتریکی غیرمخرب می‌شود.

ASTM A53

این استاندارد برای لوله‌های فولادی (بدون درز و درزدار) برای کاربردهای عمومی است و الزامات تست مشابهی با A106 دارد.

API 5L

این استاندارد ویژه خطوط لوله انتقال نفت و گاز است و شامل تست‌های شیمیایی، کشش، ضربه (برای PSL2) و روش‌های مختلف NDT مانند UT، PT، MT و MFL می‌شود. برای آشنایی با تفاوت دو سطح کیفی PSL1 و PSL2 در این استاندارد، مقاله تفاوت API 5L PSL 1 و PSL 2 چیست؟ را مطالعه کنید.

ASTM A530

این استاندارد الزامات عمومی برای لوله‌های فولادی تخصصی را مشخص می‌کند و شامل تلرانس‌های ابعادی، الزامات تست و گواهی‌های کیفی است.

NACE MR0175 / ISO 15156

این استاندارد برای کاربردهای محیط‌های ترش (حاوی سولفید هیدروژن) الزامات خاصی را برای تست‌های سختی و مقاومت به ترک‌خوردگی تنشی تعیین می‌کند.

جدول خلاصه استانداردها و تست‌های مورد نیاز

پرسش‌های متدوال

جمع‌بندی و اهمیت انتخاب لوله‌های تست‌شده

تست و بازرسی لوله مانیسمان یک فرآیند چندلایه و جامع است که از بازرسی چشمی ساده شروع شده و تا آزمون‌های پیچیده‌ی غیرمخرب و مخرب ادامه می‌یابد. هر یک از این آزمون‌ها، نقشی کلیدی در تضمین کیفیت، ایمنی و دوام لوله در شرایط عملیاتی ایفا می‌کنند. یک لوله مانیسمان با کیفیت، لوله‌ای است که همه‌ی این تست‌ها را با موفقیت پشت سر گذاشته باشد و مدارک معتبر آن (MTC – Mill Test Certificate) در دسترس خریدار قرار گیرد.

در پایان، لازم است به چند نکته‌ی کلیدی برای خریداران لوله مانیسمان اشاره کنیم:

• گواهی تست کارخانه (MTC): این سند باید شامل نتایج تمام آزمون‌های انجام‌شده (شیمیایی، مکانیکی، NDT و هیدرواستاتیک) باشد. شماره ذوب (Heat Number) درج‌شده روی لوله باید با شماره ذوب مندرج در MTC مطابقت داشته باشد.
• بازرسی شخص ثالث: برای پروژه‌های حساس، حتماً از یک شرکت بازرسی معتبر (مانند SGS، Bureau Veritas یا TÜV) برای کنترل کیفیت و تأیید اصالت کالا استفاده کنید.
• تطابق با استانداردهای پروژه: قبل از خرید، مشخص کنید که پروژه شما به کدام استاندارد (ASTM A106، API 5L و …) نیاز دارد و بر اساس آن، لوله را سفارش دهید.
• عدم خرید لوله‌های فاقد مدارک: خرید لوله‌های فاقد مدارک معتبر، یک ریسک بزرگ است که می‌تواند عواقب جبران‌ناپذیری در ایمنی و هزینه‌های پروژه داشته باشد.

مجموعه‌ی آهن‌تودی با سابقه‌ی طولانی در تأمین لوله‌های مانیسمان از برندهای معتبر داخلی و خارجی، همواره محصولاتی با کیفیت تضمین‌شده و مدارک کامل را به مشتریان عزیز ارائه می‌دهد. تمامی لوله‌های عرضه‌شده توسط آهن‌تودی، تحت نظارت دقیق و بر اساس استانداردهای بین‌المللی تست و بازرسی می‌شوند.

مقالات مرتبط:
• قیمت و خرید لوله مانیسمان (همه رده‌ها)
• لوله مانیسمان رده ۸۰؛ مشخصات، جدول وزن و قیمت
• لوله مانیسمان رده ۴۰؛ راهنمای مشخصات، وزن و قیمت
• لوله مانیسمان رده ۲۰؛ مشخصات، کاربرد و قیمت روز
• جدول وزن و ابعاد لوله مانیسمان ASME B36.10M
• استانداردهای لوله مانیسمان | راهنمای ASTM، API، ASME، DIN
• لوله مانیسمان چگونه تولید می‌شود؟
• گواهی آزمایش کارخانه (MTC) لوله چیست؟ راهنمای تطبیق
• تفاوت API 5L PSL 1 و PSL 2 چیست؟

این مقاله در مرداد ۱۴۰۴ بروزرسانی شده و به عنوان یک منبع مرجع جامع در حوزه‌ی تست و بازرسی لوله مانیسمان تدوین گردیده است.

منابع

1. Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM
2. API Specification 5L، API 5L
3. ANSI B36.10 vs. B36.19: Key Differences، Ht Steel

برای سفارش API 5L باید دست‌کم استاندارد و ویرایش (Edition)، سطح مشخصات محصول (PSL)، گرید، نوع ساخت، قطر و ضخامت، طول و نوع انتها، مقدار، آزمون‌ها یا پیوست (Annex)های الزام‌شده، مدارک و روش ردیابی را صریح بنویسید. هیچ‌یک از این فیلدها از روی عبارت کوتاه «لوله API» یا فقط یک گرید قابل حدس نیست.

• API Specification 5L به لوله خط انتقال (Line Pipe) مربوط است. American Petroleum Institute
• ISO 3183 به لوله فولادی برای سامانه‌های انتقال خط لوله در صنایع نفت و گاز طبیعی مربوط است. International Organization for Standardization
• ASME B36.10M نقش مرجع ابعادی لوله فولادی جوشی و بدون درز را دارد و ابعاد را از استاندارد محصول جدا می‌کند. ASME

وقتی درخواست خرید فقط می‌گوید «لوله API»، احتمال برداشت‌های متفاوت از محصول بالاست. API 5L به لوله خط انتقال (Line Pipe) مربوط است، اما نام استاندارد به تنهایی سفارش را کامل نمی‌کند. برای اینکه دو پیشنهاد واقعاً قابل مقایسه باشند، باید ویرایش، PSL، گرید، نوع ساخت، ابعاد، طول، نوع انتها، آزمون‌ها، مدارک و هر الزام مکمل در مشخصات فنی سفارش روشن شود.

پاسخ کوتاه

یک مشخصات فنی قابل‌استعلام برای API 5L شامل استاندارد و ویرایش، PSL، گرید، نوع ساخت، قطر و ضخامت، طول و نوع انتها، مقدار، آزمون‌ها یا پیوستهای الزام‌شده، مدارک و روش ردیابی است. عبارت‌هایی مانند «API X52» یا «PSL 2» فقط بخشی از اطلاعات‌اند. هر فیلد نامشخص باید پیش از استعلام به سؤال مشخص برای تیم فنی تبدیل شود، نه اینکه از روی نام بازار حدس زده شود.

برای شناخت کلی لوله خط انتقال، راهنمای لوله API 5L را ببینید. این مقاله نقش دیگری دارد: یک قالب فکری برای تبدیل نیاز پروژه به ردیف‌های قابل نوشتن در درخواست خرید و قابل‌تطبیق در پیشنهاد فروش.

API 5L در سفارش چه چیزی را مشخص می‌کند؟

API 5L به لوله خط انتقال مربوط است. با این حال، استاندارد محصول در خلأ استفاده نمی‌شود. پروژه ممکن است ویرایش خاصی را مبنا قرار دهد یا در قرارداد، کد، نقشه یا مشخصات فنی خود الزامات تکمیلی داشته باشد. بنابراین اولین فیلد سفارش، نام استاندارد به‌همراه ویرایش قابل‌اعمال است؛ نه صرفاً واژه API.

ISO 3183 نیز به لوله فولادی برای سامانه‌های انتقال خط لوله در صنایع نفت و گاز طبیعی مربوط است. وجود استانداردهای مرتبط یادآوری می‌کند که دامنه هر سفارش باید از اسناد پروژه خوانده شود. اگر مرجع اصلی یا ویرایش نامشخص است، باقی فیلدها نیز ممکن است تفسیرهای متفاوتی پیدا کنند.

هدف مشخصات فنی این نیست که همه تصمیم‌های مهندسی را به خرید منتقل کند. هدفش این است که تصمیم‌های تأییدشده پروژه را به زبانی تبدیل کند که تأمین‌کننده بتواند بر اساس آن پیشنهاد بدهد و واحد دریافت بتواند همان پیشنهاد را کنترل کند. هر خانه خالی در فرم سفارش، بعداً به یک سؤال، فرض یا اختلاف تبدیل می‌شود.

استاندارد و ویرایش را چرا باید اول بنویسیم؟

نام استاندارد بدون ویرایش کامل نیست، زیرا پروژه ممکن است نسخه مشخصی را پذیرفته باشد. همچنین مشخصات فنی یا قرارداد می‌تواند الزامات مکملی فراتر از نام استاندارد داشته باشد. در استعلام، مرجع را همان‌گونه که پروژه تعیین کرده بنویسید و اگر سند داخلی یا بازبین فنی مرجع دیگری تعیین می‌کند، آن را در پرونده سفارش ثبت کنید.

اگر فروشنده ویرایش دیگری پیشنهاد می‌دهد یا ویرایش را اعلام نمی‌کند، موضوع را یک تفاوت فنی بدانید. هیچ‌کس نباید با این استدلال که «نام استاندارد یکی است» از کنار آن بگذرد. ابتدا باید مشخص شود که تفاوت ویرایش بر محصول، آزمون‌ها، مدارک یا معیارهای پذیرش پروژه اثر دارد یا نه؛ این تصمیم با مرجع فنی پروژه است.

در فرم سفارش، یک ردیف جدا برای «استاندارد/ویرایش/مرجع تکمیلی» قرار دهید. اگر پروژه فقط نام API 5L را داده اما ویرایش یا سند تکمیلی ندارد، همان خلأ را بازگردانید. این کار سرعت استعلام را کم نمی‌کند؛ از مقایسه پیشنهادی جلوگیری می‌کند که در ظاهر ارزان‌تر اما از نظر مرجع قابل‌اعمال نامشخص است.

PSL و گرید را در دو فیلد جداگانه ثبت کنید

PSL یا سطح مشخصات محصول و گرید، دو لایه متفاوت از مشخصات فنی هستند. از این‌رو نوشتن فقط یکی از آن‌ها برای تعریف محصول کافی نیست. در یک عبارت کوتاه ممکن است هر دو کنار هم دیده شوند، اما هیچ‌کدام را نباید از دیگری نتیجه گرفت. برای بررسی جزئی‌تر، تفاوت API 5L PSL 1 و PSL 2 و تفاوت API 5L X42 و X52 را جداگانه بخوانید.

اگر پروژه PSL را تعیین کرده، همان مقدار را در سفارش ثبت کنید. اگر گرید تعیین شده، همان را جداگانه بیاورید. اگر یکی از این دو نامشخص است، از فروشنده نخواهید که به‌جای پروژه انتخاب کند. پیشنهاد فروشنده می‌تواند یک گزینه برای بررسی باشد، اما تا زمانی که با مشخصات فنی و کد پروژه تطبیق داده نشده، تصمیم نهایی نیست.

از عبارت‌هایی مانند «PSL بالاتر» یا «گرید بهتر» برای پرکردن مشخصات فنی استفاده نکنید. سطح یا گرید مناسب، شرطی است: باید با سرویس، استاندارد، ویرایش، نوع ساخت، ابعاد، آزمون‌ها و معیار پذیرش پروژه سازگار باشد. رتبه‌بندی عمومی، خرید را از سند پروژه جدا می‌کند.

نوع ساخت، ابعاد، طول و نوع انتها چه نقشی دارند؟

پس از استاندارد، PSL و گرید، خود محصول باید از نظر فیزیکی و ساخت تعریف شود. نوع ساخت قابل‌قبول را صریح بنویسید؛ از نام API 5L نمی‌توان آن را برای هر سفارش حدس زد. قطر یا اندازه اسمی لوله (NPS)، ضخامت، طول، تعداد یا وزن، نوع انتها و هر آماده‌سازی لازم باید در ردیف‌های جداگانه بیاید.

ASME B36.10M نقش مرجع ابعادی لوله فولادی جوشی و بدون درز را دارد. این نقش ابعادی با استاندارد محصول، PSL و گرید یکی نیست. Schedule نیز به ضخامت دیواره مرتبط است و به‌تنهایی فشار مجاز، نوع ساخت یا گرید را تعیین نمی‌کند. اگر دو پیشنهاد طول یا ضخامت متفاوت دارند، نام مشترک API 5L آن‌ها را هم‌سطح نمی‌کند.

نوع انتها را نیز کنار روش اتصال پروژه بخوانید. plain، beveled یا رزوه‌دار (Threaded) بودن هرکدام اطلاعات متفاوتی دارند. اگر نوع انتها یا آماده‌سازی در مشخصات فنی نامشخص است، آن را به تیم فنی ارجاع دهید. انتخاب بر پایه موجودی یا عرف، ممکن است محصولی تحویل دهد که برای اتصال موردنظر آماده نیست.

آزمون‌ها و پیوستها را چگونه در سفارش بنویسیم؟

هر آزمون، بازرسی یا پیوست باید از مشخصات فنی مصوب پروژه یا قرارداد بیاید. نوشتن کلی «تمام تست‌ها» یا «همه پیوستها» قابل‌تطبیق نیست و می‌تواند باعث تفسیر متفاوت شود. در عوض، الزام را با نام یا مرجع قابل‌اعمال، ویرایش، دامنه، مدرک موردنیاز و معیار پذیرش ثبت کنید. اگر اطلاعات کامل نیست، آن را سؤال باز نگه دارید تا بازبین فنی پاسخ دهد.

پیوست نیز یک واژه جادویی برای تضمین کیفیت یا سرویس نیست. ممکن است پروژه به الزامی مکمل ارجاع دهد، اما باید روشن باشد کدام پیوست، در کدام ویرایش و برای کدام محصول یا شرایط درخواست شده است. از فروشنده یا واحد خرید انتظار نداشته باشید که این ارتباط را از یک عبارت کوتاه حدس بزند.

رکورد آزمون‌ها نیز بخشی از تحویل‌اند. برای مثال، اگر پروژه رکوردی را لازم می‌داند، باید معلوم باشد به کدام محموله یا ردیف سفارش مربوط است و چگونه با مدارک و مارکینگ تطبیق می‌یابد. نام یک آزمون بدون ردیابی، برای پذیرش همان محموله شواهد کاملی ایجاد نمی‌کند.

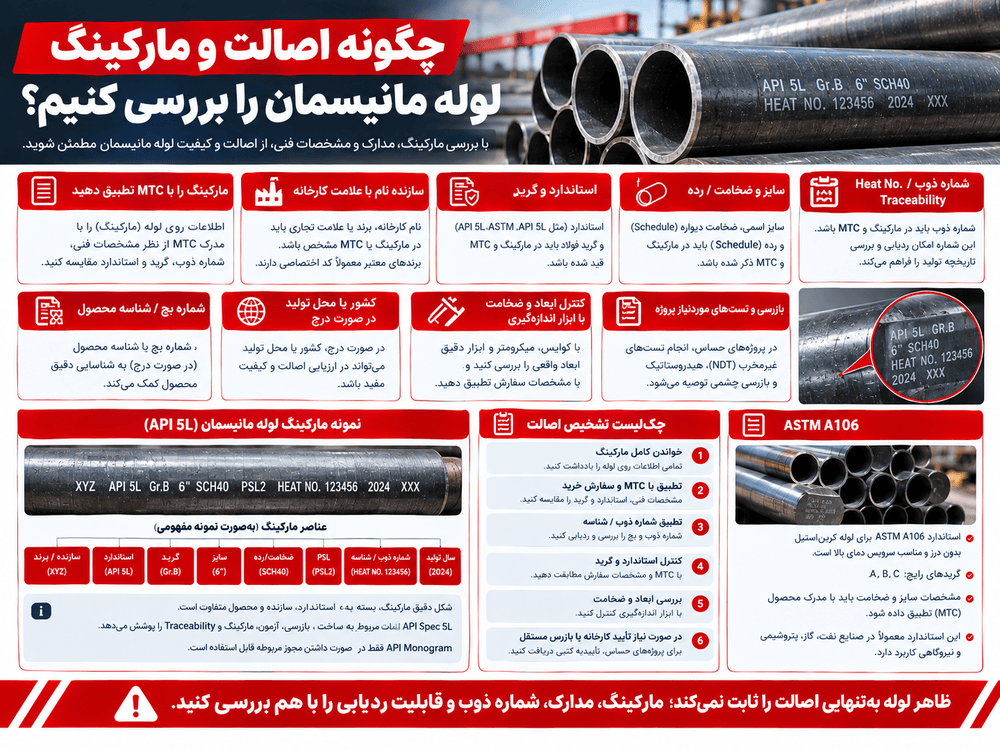

مدارک، مارکینگ و ردیابی را از ابتدا تعریف کنید

مدارک محصول باید از ابتدا در سفارش دیده شوند. گواهی آزمایش کارخانه (MTC)، مارکینگ و هر روش ردیابی توافق‌شده را طوری بنویسید که در تحویل قابل کنترل باشند. راهنمای MTC لوله توضیح می‌دهد که مدرک کارخانه باید به محموله وصل باشد؛ اما MTC به‌تنهایی جای مشخصات فنی، بازرسی یا معیار پذیرش پروژه را نمی‌گیرد.

در فرم سفارش مشخص کنید چه اطلاعاتی باید روی مدارک یا مارکینگ قابل مشاهده باشد، چه کسی مدارک را بررسی می‌کند و چگونه ردیف محصول به سفارش متصل می‌شود. اگر پروژه برای نمونه‌برداری، بازرسی ثالث یا قالب خاص گواهی الزام دارد، آن را نیز به‌صورت صریح بنویسید. عبارت «مدارک کامل» به‌تنهایی یک معیار پذیرش نیست.

در دریافت، هر مدرک را با ردیف سفارش، مقدار، مشخصات محصول و شناسه‌های قابل ردیابی تطبیق دهید. اگر یک مدرک به محموله یا ویرایش موردنظر وصل نمی‌شود، آن را «نیازمند توضیح» ثبت کنید. پذیرش شفاهی، جای یک زنجیره قابل پیگیری از سفارش تا تحویل را نمی‌گیرد.

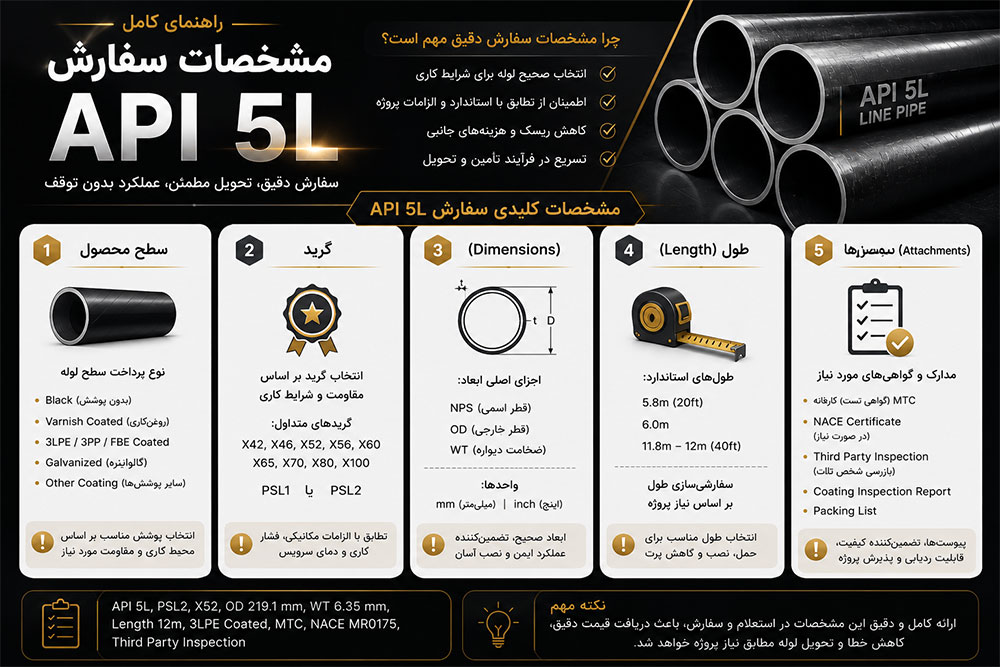

فرم پیشنهادی برای استعلام API 5L

این جدول را در دو ستون «درخواست پروژه» و «پیشنهاد فروشنده» استفاده کنید. برای هر ردیف یکی از سه وضعیت منطبق، نیازمند توضیح یا مغایر را ثبت نمایید. هر تفاوت را پیش از مذاکره صرفاً تجاری به مرجع فنی ارجاع دهید. این فرایند از مقایسه پیشنهادهایی جلوگیری می‌کند که فقط در نام API شبیه‌اند.

تغییرات مشخصات فنی و پرسش‌های فروشنده را چگونه مدیریت کنیم؟

پس از ارسال استعلام، ممکن است فروشنده درباره ویرایش، طول، نوع ساخت، پیوست یا مدارک سؤال کند. این پرسش‌ها نشانه ضعف فروشنده نیستند؛ اغلب نشان می‌دهند یکی از فیلدهای مشخصات فنی برای پیشنهاد قابل‌اجرا یا قابل‌تطبیق نیست. پاسخ را شفاهی و پراکنده نگه ندارید. هر پرسش، پاسخ و تغییر تأییدشده را در یک نسخه کنترل شده از استعلام ثبت کنید تا همه پیشنهاددهندگان یک مرجع یکسان داشته باشند.

اگر تغییر در PSL، گرید، نوع ساخت، ابعاد، آزمون یا مدارک مطرح شده، آن را فقط «اصلاح متن» ندانید. این تغییر می‌تواند دامنه محصول یا معیار پذیرش را عوض کند. شماره بازنگری، تاریخ، ردیف تغییر، سند مبنا و تأییدکننده فنی را ثبت کنید. سپس مشخص کنید آیا همه فروشندگان باید بر اساس نسخه جدید پیشنهاد خود را به‌روزرسانی کنند یا نه.

در جدول تطبیق نیز نسخه مشخصات فنی را کنار هر پیشنهاد بنویسید. در غیر این صورت ممکن است یک فروشنده بر اساس درخواست اولیه و فروشنده دیگر بر اساس پاسخ بعدی قیمت بدهد و مقایسه ظاهراً تجاری، از نظر فنی ناهم‌سطح شود. این کنترل ساده از اختلافی که بعداً به «برداشت متفاوت از استعلام» تعبیر می‌شود جلوگیری می‌کند.

در پایان، فقط نسخه‌ای را مبنای سفارش قرار دهید که همه ابهام‌های تصمیم‌ساز آن پاسخ گرفته یا به‌صورت صریح برای بازبینی بعدی باز گذاشته شده‌اند. اگر خانه‌ای هنوز نامعلوم است، آن را با عبارت عمومی مانند «طبق استاندارد» پر نکنید؛ مسئول فنی باید تعیین کند چه چیزی واقعاً لازم است.

نسخه تأییدشده باید با سفارش خرید، پیشنهاد منتخب و پرونده تحویل بایگانی شود. این اسناد باید برای بازبینی بعدی قابل دسترس بمانند.

هنگام بررسی پیشنهاد فروش چه اشتباهی نکنیم؟

• نوشتن API 5L بدون ویرایش یا مرجع تکمیلی.
• نوشتن PSL بدون گرید، یا گرید بدون PSL در حالی که پروژه هر دو را می‌خواهد.
• فرض‌کردن اینکه نام API نوع ساخت، ابعاد یا طول را مشخص می‌کند.
• تبدیل رده (Schedule) به فشار مجاز یا جایگزین مشخصات فنی.
• نوشتن «پیوست دارد» بدون نام، ویرایش، دامنه و معیار پذیرش.
• پذیرفتن MTC یا عبارت «تست‌شده» بدون تطبیق با محموله و سفارش.

این خطاها معمولاً زمانی رخ می‌دهند که واحد خرید تلاش می‌کند یک نیاز فنی را با یک عنوان کوتاه خلاصه کند. راه درست این است که هر نام را به فیلدهای مستقل بشکنید و هر خانه خالی را پیش از سفارش به یک سؤال روشن برای تیم فنی تبدیل کنید.

چگونه انتخاب کنیم؟

اگر مشخصات فنی پروژه کامل است، آن را بدون تغییر معنایی به فرم استعلام تبدیل کنید: مرجع، PSL، گرید، ساخت، ابعاد، طول، انتها، آزمون‌ها، پیوستها و مدارک. سپس پیشنهادهای فروشنده را ردیف‌به‌ردیف با همان فرم تطبیق دهید. هر تفاوت باید ثبت و در صورت نیاز با تأیید مکتوب مرجع فنی حل شود.

اگر مشخصات فنی ناقص است، پیش از استعلام آن را کامل کنید. درخواست قیمت برای «API X52» ممکن است پیشنهادهایی بسازد که از نظر طول، ضخامت، PSL، آزمون یا مدارک هم‌سطح نیستند. انتخاب درست یک محصول آماده در بازار نیست؛ محصولی است که با نیاز مستند و معیارهای پذیرش پروژه تطبیق داده شده باشد.

پس از تکمیل مشخصات فنی، برای استعلام تجاری مشاهده قیمت لوله API را انجام دهید. قیمت و موجودی نباید جای کنترل ویرایش، PSL، گرید، ابعاد، آزمون‌ها و مدارک را بگیرد.

منابع

1. API Announces 47th Edition of API Specification 5L، American Petroleum Institute
2. ISO 3183:2019 Petroleum and natural gas industries — Steel pipe for pipeline transportation systems، International Organization for Standardization
3. ASME B36.10M Welded and Seamless Wrought Steel Pipe، ASME

X42 و X52 دو گرید در API Specification 5L هستند. تفاوت گرید به‌تنهایی انتخاب را تعیین نمی‌کند؛ سطح محصول، نوع ساخت، ابعاد، سرویس، ویرایش (Edition)، آزمون‌ها، مدارک و مشخصات فنی (Specification) مصوب پروژه باید هم‌زمان بررسی شوند.

• API Specification 5L مشخصات لوله خط انتقال (Line Pipe) را پوشش می‌دهد. American Petroleum Institute
• ISO 3183 به لوله فولادی برای سامانه‌های انتقال خط لوله در صنایع نفت و گاز طبیعی مربوط است. International Organization for Standardization
• انتخاب گرید باید در چارچوب طراحی و الزامات سامانه بررسی شود. American Petroleum Institute

وقتی دو پیشنهاد برای لوله API با گریدهای X42 و X52 دریافت می‌شود، اولین وسوسه این است که نام گرید را به یک رتبه‌بندی ساده تبدیل کنیم. این میان‌بر، برای خرید صنعتی کافی نیست. هر دو نام در چارچوب API 5L دیده می‌شوند، اما انتخاب میان آن‌ها باید با مشخصات فنی (Specification) پروژه، سطح محصول، نوع ساخت، ابعاد، سرویس، آزمون‌ها و مدارک همان سفارش خوانده شود.

پاسخ کوتاه

X42 و X52 دو گرید در API 5L هستند. تفاوت آن‌ها به‌تنهایی مشخص نمی‌کند کدام لوله برای یک خط مناسب است. گرید باید در کنار سطح مشخصات محصول (PSL)، ویرایش (Edition) استاندارد، نوع ساخت، قطر و ضخامت، شرایط سرویس، آزمون‌ها و معیار پذیرش پروژه بررسی شود. گریدی قابل پذیرش است که مشخصات فنی مصوب پروژه آن را خواسته یا مرجع فنی آن را تأیید کرده باشد.

راهنمای لوله API 5L نقش کلی لوله خط انتقال (Line Pipe) و مسیر تکمیل مشخصات فنی را توضیح می‌دهد. این مقاله فقط روی مقایسه دو گرید تمرکز دارد تا عبارت کوتاه «X42 یا X52» به یک پرسش قابل‌کنترل در استعلام تبدیل شود.

تفاوت در یک نگاه

این جدول نشان می‌دهد که تفاوت گرید تنها یک ردیف از پرونده تصمیم است. عبارت «X52» بدون PSL، نوع ساخت، ابعاد و ویرایش، برای مقایسه پیشنهاد فروش کافی نیست. به‌همین شکل، یک پیشنهاد X42 با اطلاعات کامل و یک پیشنهاد X52 با اطلاعات ناقص را نمی‌توان فقط از روی نام گرید مقایسه کرد.

API 5L مشخصات لوله خط انتقال را پوشش می‌دهد. در پروژه‌های خط لوله، مشخصات فنی می‌تواند محدودیت‌های بیشتری نسبت به نام استاندارد یا گرید ایجاد کند. بنابراین نباید از نام X42 یا X52 فشار مجاز، مناسب‌بودن برای یک سیال خاص یا پذیرش نهایی را استنتاج کرد؛ این نتیجه‌ها به طراحی و الزامات همان پروژه وابسته‌اند.

گرید چه چیزی را می‌گوید و چه چیزی را نمی‌گوید؟

گرید، بخشی از تعریف محصول است؛ اما تمام تعریف محصول نیست. در سفارش API 5L، گرید باید کنار استاندارد و ویرایش، سطح محصول (PSL)، نوع ساخت، ابعاد، نوع انتها، طول، آزمون‌ها، پیوست (Annex)ها و مدارک قرار بگیرد. هر یک از این فیلدها پاسخ پرسش متفاوتی می‌دهد و حذف هرکدام می‌تواند پیشنهادهای ظاهراً مشابه را غیرقابل‌تطبیق کند.

برای نمونه، گرید به‌تنهایی نوع ساخت را تعیین نمی‌کند. اگر پروژه نوع ساخت قابل‌قبول را مشخص کرده باشد، این الزام باید در استعلام بیاید. همچنین قطر و ضخامت را نمی‌توان از گرید حدس زد. Schedule به ضخامت دیواره مربوط است و جای گرید یا PSL را نمی‌گیرد؛ فشار مجاز نهایی نیز بدون طراحی، دما، متریال، اتصال و کد قابل محاسبه یا ادعا نیست.

از طرف دیگر، گرید به‌تنهایی وعده عملکرد برای هر سرویس نیست. شرایط بهره‌برداری، محیط، روش اتصال، الزامات بازرسی و معیار پذیرش می‌توانند در انتخاب نقش داشته باشند. اگر مشخصات فنی درباره یکی از این موارد ساکت است، تیم خرید باید آن را به مسئول فنی بازگرداند، نه اینکه با انتخاب گریدی با نام متفاوت خلأ تصمیم را پر کند.

X42 و X52 را با PSL خلط نکنید

یکی از خطاهای رایج، یکسان‌گرفتن گرید با سطح محصول است. X42 و X52 به گرید اشاره دارند، در حالی که PSL 1 و PSL 2 سطح مشخصات محصول هستند. این دو مفهوم ممکن است در یک عبارت سفارش کنار هم بیایند، اما پاسخ یک سؤال نیستند و نمی‌توان یکی را از دیگری نتیجه گرفت.

برای مثال، نوشتن «API 5L X52» هنوز مشخص نمی‌کند کدام PSL خواسته شده، چه ویرایشی مبناست، روش ساخت چیست یا چه آزمون و مدرکی باید در تحویل ارائه شود. برعکس، نوشتن «PSL 2» هم گرید را تعیین نمی‌کند. برای بررسی دقیق این بخش، تفاوت API 5L PSL 1 و PSL 2 را بخوانید و هر دو فیلد را در فرم استعلام جداگانه ثبت کنید.

این تفکیک برای SEO و خرید هر دو مفید است: خواننده پاسخ مستقیم به query گرید می‌گیرد، اما به نتیجه نادرست «X52 یعنی PSL 2» یا «PSL 2 یعنی یک گرید مشخص» نمی‌رسد. محتوای فنی قابل‌اعتماد باید همین مرزها را روشن کند، نه اینکه برای ساده‌سازی، چند مفهوم را در یک واژه ادغام کند.

کدام اطلاعات قبل از مقایسه پیشنهادها لازم است؟

پیش از انتخاب میان X42 و X52، مشخصات فنی پروژه را به یک جدول استعلام تبدیل کنید. هدف این جدول، انتخاب مهندسی نیست؛ هدفش جلوگیری از این است که واحد خرید دو کالای متفاوت را با عنوان مشترک API مقایسه کند. هرجا اطلاعات نامعلوم است، آن را «نیازمند تأیید» ثبت کنید.

در یک سناریوی معمول، تیم خرید دو پیش‌فاکتور دارد که هر دو «API 5L» نامیده شده‌اند. یکی X42 و دیگری X52 است، اما در یکی PSL یا ضخامت مشخص نیست. در این وضعیت، پرسش درست «کدام ارزان‌تر است؟» نیست؛ پرسش درست این است که آیا دو پیشنهاد با مشخصات فنی واحد مقایسه می‌شوند؟ تا پاسخ منفی یا نامشخص است، تصمیم باید متوقف و اختلاف‌ها ثبت شود.

نقش مدارک و MTC در کنترل گرید

در تحویل، نام گرید روی گفت‌وگوی فروش یا حتی روی پیش‌فاکتور به‌تنهایی کافی نیست. مدارک توافق‌شده باید با محموله، مارکینگ، مقدار سفارش و روش ردیابی تطبیق داده شوند. گزارش آزمون کارخانه یا MTC می‌تواند بخشی از این کنترل باشد، ولی جای مشخصات فنی پروژه، طراحی یا بازرسی پذیرش را نمی‌گیرد.

راهنمای MTC لوله برای خواندن این مدرک و مرز کاربرد آن مسیر مفیدی است. در پرونده خرید، نسخه MTC را کنار ردیف سفارش نگه دارید و ببینید آیا استاندارد، گرید، اطلاعات ردیابی و موارد توافق‌شده قابل تطبیق هستند یا نه. هر عدم‌تطبیق باید پیش از مصرف یا پذیرش به مرجع فنی اعلام شود.

این کار به‌ویژه زمانی مهم است که فروشنده یک گرید را «معادل» پیشنهاد می‌دهد. معادل‌بودن یک تصمیم شفاهی یا صرفاً تجاری نیست. اگر پروژه گرید مشخصی خواسته است، هر جایگزین باید با مشخصات فنی، ویرایش و معیارهای پذیرش پروژه به‌صورت مکتوب بررسی شود. هم‌خانواده‌بودن نام گریدها، این تأیید را ایجاد نمی‌کند.

کدام را انتخاب کنیم؟

اگر مشخصات فنی پروژه گرید را صریح تعیین کرده است، همان گرید را با PSL، نوع ساخت، ابعاد، آزمون‌ها و مدارک کامل در استعلام بنویسید. اگر فروشنده گرید دیگری پیشنهاد داده است، آن را در جدول تطبیق به‌عنوان تفاوت فنی ثبت کنید و برای تأیید به مرجع فنی پروژه ارجاع دهید؛ عبارت «بالاتر است» یا «بهتر است» جای این بررسی را نمی‌گیرد.

اگر مشخصات فنی گرید را مشخص نکرده، ابتدا سرویس، کد، ویرایش و معیارهای پذیرش را از تیم فنی دریافت کنید. سپس گزینه‌ها را در یک جدول با فیلدهای ثابت مقایسه کنید. انتخاب درست یک حکم ثابت میان X42 و X52 نیست؛ انتخاب درست، گریدی است که با نیاز مستند پروژه، سطح محصول و سایر الزامات سازگار باشد.

پس از تکمیل این اطلاعات، برای استعلام تجاری مشاهده لوله API را انجام دهید. قیمت یا موجودی نباید جای تطبیق گرید، PSL، ابعاد و مدارک را بگیرد.

اشتباه‌های رایج در این مقایسه

• انتخاب X52 فقط به‌دلیل تصور «بالاتر بودن» آن، بدون خواندن مشخصات فنی.
• فرض‌کردن اینکه X42 یا X52 به‌تنهایی PSL، نوع ساخت یا ابعاد را تعیین می‌کند.
• استنتاج فشار مجاز یا تناسب سرویس از نام گرید.
• مقایسه قیمت پیش از یکسان‌سازی قطر، ضخامت، طول، آزمون‌ها و مدارک.
• پذیرفتن گرید جایگزین بدون تأیید مکتوب مرجع فنی پروژه.
• تکیه بر MTC بدون تطبیق آن با محموله، مارکینگ و سفارش.

خطای اصلی معمولاً در خود گرید نیست؛ در حذف بقیه فیلدهای مشخصات فنی از تصمیم است. هرچه درخواست خرید دقیق‌تر باشد، احتمال اینکه اختلاف فنی در زمان تحویل آشکار شود کمتر خواهد بود و گفت‌وگوی تجاری نیز بر پیشنهادهای هم‌سطح انجام می‌شود.

منابع

1. API Announces 47th Edition of API Specification 5L، American Petroleum Institute
2. ISO 3183:2019 Petroleum and natural gas industries — Steel pipe for pipeline transportation systems، International Organization for Standardization
3. DNV-ST-F101 Submarine Pipeline Systems، DNV

API Spec 5L برای لوله خط انتقال (Line Pipe) در انتقال انرژی است و الزامات ساخت لوله فولادی بدون درز و جوشی، بازرسی، آزمون، مارکینگ و ردیابی را پوشش می‌دهد. API Spec 5CT برای لوله جداری چاه (Casing) و لوله مغزی چاه (Tubing) در عملیات حفاری و تولید نفت و گاز است و لوله جداری چاه، لوله مغزی چاه، pup joint، coupling و متعلقات مشخص را پوشش می‌دهد. این دو مشخصات فنی (Specification) جایگزین خودکار نیستند؛ کاربرد، نوع محصول، انتها، گرید، ابعاد، آزمون‌ها و معیار پذیرش پروژه باید جداگانه تعیین شود.

• API در 2026، API Spec 5L را مشخصات فنی (Specification) لوله خط انتقال (Line Pipe) و مجموعه‌ای از الزام‌های ساخت، بازرسی، آزمون، مارکینگ و ردیابی معرفی می‌کند. American Petroleum Institute
• API Spec 5CT مشخصات فنی (Specification) لوله جداری چاه (Casing) و لوله مغزی چاه (Tubing) برای عملیات حفاری و تولید نفت و گاز است. American Petroleum Institute
• API 5CT در دامنه خود لوله جداری چاه (Casing)، لوله مغزی چاه (Tubing)، pup joint، coupling stock، coupling material و accessory material را بیان می‌کند. American Petroleum Institute
• منابع آموزشی API، لوله خط انتقال (Line Pipe) برای انتقال و piping تأسیسات و لوله جداری چاه (Casing)/لوله مغزی چاه (Tubing) برای عملیات چاه را به‌صورت دسته‌های جداگانه معرفی می‌کنند. American Petroleum Institute

API 5L و API 5CT هر دو در گفت‌وگوهای صنعت نفت و گاز دیده می‌شوند، اما یک محصول و یک نقش عملیاتی را تعریف نمی‌کنند. API، 5L را مشخصات فنی مربوط به لوله خط انتقال (Line Pipe) معرفی می‌کند و 5CT را مشخصات فنی لوله جداری چاه (Casing) و لوله مغزی چاه (Tubing) در عملیات حفاری و تولید. تبدیل این دو نام به گزینه‌های قابل‌جایگزینی، می‌تواند از همان ابتدای استعلام، محصول یا اتصال نادرست را وارد مقایسه کند.

این راهنما برای انتخاب مهندسی چاه یا خط نوشته نشده است. هدف آن روشن‌کردن تفاوت دامنه‌ها و ساختن یک فهرست کنترل برای خرید و تحویل است: نوع محصول چیست؟ کاربرد در پروژه کدام است؟ استاندارد و ویرایش (Edition) چیست؟ انتها یا اتصال چگونه تعریف شده و چه آزمون‌ها و مدارکی لازم است؟

پاسخ کوتاه

API Spec 5L برای لوله خط انتقال در انتقال انرژی است و الزامات ساخت لوله فولادی بدون درز و جوشی، بازرسی، آزمون، مارکینگ و ردیابی را پوشش می‌دهد. API Spec 5CT برای لوله جداری چاه و لوله مغزی چاه در عملیات حفاری و تولید نفت و گاز است و لوله جداری چاه، لوله مغزی چاه، pup joint، coupling و متعلقات مشخص را پوشش می‌دهد. این دو مشخصات فنی جایگزین خودکار نیستند؛ کاربرد، نوع محصول، انتها، گرید، ابعاد، آزمون‌ها و معیار پذیرش پروژه باید جداگانه تعیین شود.

برای تصمیم درست، ابتدا نام محصول را از نام استاندارد جدا کنید. اگر پروژه به لوله خط انتقال نیاز دارد، پرسش‌های سفارش API 5L را دنبال کنید. اگر موضوع لوله جداری چاه یا لوله مغزی چاه چاه است، مشخصات فنی و نیازهای tubular goods را جداگانه بررسی کنید. شباهت جنس فولادی یا قطر اسمی، این دو مسیر را به یک محصول تبدیل نمی‌کند.

تفاوت در یک نگاه

این جدول نشان می‌دهد چرا مقایسه صرف نام API کافی نیست. 5L و 5CT هر دو ممکن است درباره لوله فولادی صحبت کنند، اما دسته محصول، نقش عملیاتی و فیلدهای سفارش آن‌ها از یک جا شروع نمی‌شود. برای نمونه، در 5CT موضوع coupling و end finish بخشی از تعریف محصول است؛ اما در لوله خط انتقال نیز نوع انتها و اتصال باید با طراحی و سفارش همان خط بررسی شود.

از هیچ ستون جدول نباید فشار مجاز یا عملکرد نهایی استنتاج شود. این موارد به طراحی، برنامه چاه یا خط، دما، سیال، ابعاد، اتصال‌ها، کدهای قابل‌اعمال و معیار پذیرش وابسته‌اند. استاندارد محصول، مجموعه‌ای از الزامهاست؛ نه جایگزین طراحی کل سامانه.

API 5L چه چیزی را پوشش می‌دهد؟

API در اعلام نسخه 47 در ژوئن 2026، API 5L را استاندارد لوله خط انتقال معرفی کرده است. همان اعلامیه می‌گوید این مشخصات فنی الزام‌های ساخت لوله فولادی بدون درز و جوشی، مشخصات مواد، فرایندهای ساخت، بازرسی، آزمون، مارکینگ و ردیابی را پوشش می‌دهد. این فهرست نشان می‌دهد 5L فقط یک نام گرید یا یک برچسب بازار نیست؛ یک مشخصات فنی با فیلدهای متعدد است.

برای سفارش 5L، ابتدا باید معلوم شود لوله خط انتقال پروژه چه ویژگی‌هایی نیاز دارد. در راهنمای خرید API برای ویرایشهای پیشین نیز اطلاعاتی مانند مقدار، سطح مشخصات محصول (PSL)، نوع لوله، ارجاع به مشخصات فنی، گرید، قطر خارجی و ضخامت، طول و پیوست (Annex)ها در سفارش مطرح شده است. ویرایش پروژه حاکم است و نباید فهرست یک ویرایش قدیمی را بدون تطبیق به قرارداد جدید منتقل کرد.

برای جزئیات ساختن درخواست استعلام (RFQ)، چک‌لیست سفارش API 5L را ببینید. آن صفحه owner فیلدهای سفارش لوله خط انتقال است؛ این مقاله فقط توضیح می‌دهد چرا همان فیلدها را نباید با سفارش لوله جداری چاه یا لوله مغزی چاه یکی گرفت.

API 5CT چه چیزی را پوشش می‌دهد؟

API، API 5CT را مشخصات فنی لوله جداری چاه و لوله مغزی چاه برای عملیات حفاری و تولید نفت و گاز معرفی می‌کند. در نسخه 11، دامنه شامل لوله جداری چاه، لوله مغزی چاه، pup joint، coupling stock، coupling material و accessory material است. همین فهرست نشان می‌دهد محصول مورد بحث فقط یک لوله با قطر و ضخامت نیست؛ اجزای اتصال و انتها نیز می‌توانند بخشی از نیاز محصول باشند.

منابع آموزشی API، لوله جداری چاه و لوله مغزی چاه و لوازم عملیات چاه را جدا از لوله خط انتقال برای انتقال و piping تأسیسات دسته‌بندی می‌کنند. این تفکیک به خریدار کمک می‌کند پیش از پرسیدن قیمت، محصول را در دسته درست قرار دهد. اگر درخواست پروژه «لوله API» است اما مشخص نکرده لوله خط انتقال می‌خواهد یا لوله جداری چاه/لوله مغزی چاه، استعلام هنوز برای مقایسه فنی آماده نیست.

API همچنین برای 5CT به سایز، جرم، ضخامت دیواره، گریدهای متریال و end finish اشاره می‌کند. این موارد باید با ویرایش، نوع محصول و نیاز پروژه خوانده شوند. نام 5CT به‌تنهایی مشخص نمی‌کند کدام سایز، گرید، نوع انتها، آزمون یا اتصال برای یک چاه مشخص قابل‌قبول است.

محصول، نوع ساخت و انتها را جداگانه بخوانید

در هر دو مسیر، نام استاندارد جای نوع محصول را نمی‌گیرد. در 5L ابتدا باید لوله خط انتقال بودن نیاز روشن باشد؛ سپس PSL، گرید، نوع لوله، ابعاد، طول و پیوستهای قابل‌اعمال بررسی شوند. در 5CT نیز ابتدا لوله جداری چاه، لوله مغزی چاه یا اقلام مرتبط را مشخص کنید؛ سپس گرید، سایز، جرم، ضخامت، end finish، coupling و مدرک موردنیاز را به درخواست اضافه کنید.

نوع ساخت یک لایه جداست. API 5L لوله بدون درز و جوشی را در دامنه دارد، اما «API 5L» به‌تنهایی نمی‌گوید کدام نوع ساخت در سفارش شما لازم یا مجاز است. برای 5CT نیز محصول و الزام پروژه تعیین می‌کند چه مشخصاتی باید کنترل شوند. نباید از نام API یا یک نام رایج بازار، نوع ساخت یا قابلیت اتصال را حدس زد.

در مورد انتها و اتصال نیز احتیاط لازم است. thread، coupling یا end finish ممکن است برای محصول و پروژه مهم باشد، اما یک نام استاندارد جای طراحی اتصال، بررسی سازگاری، روش مونتاژ یا معیار کنترل را نمی‌گیرد. هر الزام باید در مدرک سفارش دیده شود و تغییر آن با تأیید مرجع فنی انجام شود.

آزمون، مارکینگ و ردیابی چه نقشی دارند؟

API 5L در دامنه اعلام‌شده خود، بازرسی، آزمون، مارکینگ و ردیابی را نام می‌برد. این موضوع برای تحویل اهمیت دارد، اما نام استاندارد به‌تنهایی ثابت نمی‌کند همه الزامهای یک PO در هر محموله حاضر است. استاندارد و ویرایش، سطح مشخص‌شده، گرید، نوع محصول، نتایج موردنیاز و معیار پذیرش باید با اسناد قرارداد همسان‌سازی شوند.

در 5CT نیز API به بازرسی، آزمون، مارکینگ و compliance requirements اشاره دارد. برای کنترل محموله، ابتدا هویت محصول و شماره‌های ردیابی را با سفارش تطبیق دهید، سپس به سراغ گرید، ابعاد، end finish، coupling و آزمون‌های خواسته‌شده بروید. اگر یک فیلد در گواهی آزمایش کارخانه (MTC) یا مدرک همراه نیست، آن را «تأییدنشده» ثبت کنید؛ نه اینکه از عنوان 5CT نتیجه بگیرید همه چیز منطبق است.

راهنمای MTC لوله به خواندن مدرک و محدودیت‌های آن کمک می‌کند. MTC یک ورودی مهم کنترل است، اما جای مشخصات فنی، بازرسی پروژه و معیار پذیرش را نمی‌گیرد. یک سند فقط باید در دامنه اطلاعات و ردیابی‌ای که واقعاً نشان می‌دهد تفسیر شود.

کدام را انتخاب کنیم؟

ماتریس زیر برنده معرفی نمی‌کند؛ فقط نشان می‌دهد هر اصطلاح چه سؤال بعدی ایجاد می‌کند.

اگر پروژه محصول را مبهم گذاشته، واحد خرید نباید بر اساس موجودی یا نام شنیده‌شده از بازار انتخاب کند. یک پرسش کوتاه از طراح «لوله خط انتقال، لوله جداری چاه یا لوله مغزی چاه؟»—می‌تواند از مقایسه اشتباه چندین پیشنهاد جلوگیری کند. پس از روشن‌شدن محصول، الزامهای مربوط به آن را در فرم جداگانه ثبت کنید.

اشتباه‌های رایج در این مقایسه

• فرض‌کردن اینکه API 5L و API 5CT دو نام برای یک محصول‌اند.
• مقایسه لوله خط انتقال با لوله جداری چاه یا لوله مغزی چاه فقط بر پایه قطر و ضخامت.
• ننوشتن نوع محصول و نقش عملیاتی در RFQ.
• خلط‌کردن گرید، PSL، نوع ساخت، end finish و معیار پذیرش.
• استنتاج فشار مجاز یا عملکرد خط/چاه از نام استاندارد.
• پذیرفتن برچسب یا MTC بدون تطبیق با ویرایش و الزامهای سفارش.
• جایگزین‌کردن محصول به دلیل قیمت یا موجودی بدون تأیید مرجع فنی.

هر یک از این خطاها می‌تواند محصولی را که از نظر ظاهری لوله است، وارد پروژه‌ای کند که به دسته دیگری از tubular goods نیاز دارد. راه‌حل، پیچیده‌کردن استعلام نیست؛ فقط باید نوع محصول، استاندارد، ویرایش، اتصال، آزمون و مدرک را از ابتدا شفاف کرد.

منابع

1. API Announces 47th Edition of API Specification 5L, Line Pipe، American Petroleum Institute
2. API Specification 5CT, 11th Edition, Casing and Tubing، American Petroleum Institute
3. Tubular Goods، American Petroleum Institute

لوله مانیسمان رده ۸۰ (Seamless Pipe Schedule 80) نه‌تنها یک محصول صنعتی، بلکه یک تصمیم استراتژیک در مهندسی مدرن است. این لوله‌ها با دیواره‌ای به‌مراتب ضخیم‌تر از رده‌های ۲۰ و ۴۰، برای مقابله با شدیدترین شرایط عملیاتی در صنایع نفت، گاز، پتروشیمی و نیروگاهی طراحی شده‌اند. انتخاب یک لوله مانیسمان رده ۸۰، به معنای انتخاب ایمنی، دوام و عملکرد بی‌نظیر در محیط‌هایی است که حتی کوچک‌ترین خطا می‌تواند فاجعه‌بار باشد.

• جدول جامع سایز و رده‌های استاندارد لوله بر اساس ASME B36.10M و API 5L Engineer Edge
• ابعاد، وزن و مشخصات فنی اختصاصی لوله‌های رده ۸۰ بر اساس ASME/ANSI B36.10 Engineer Edge
• راهنمای کامل جدول ابعاد، ضخامت و وزن لوله‌های فولادی کربنی و آلیاژی Project Materials

آیا می‌دانید چرا مهندسان ارشد پروژه‌های فراساحلی و پالایشگاه‌های عظیم، همواره رده ۸۰ را برای خطوط حیاتی خود برمی‌گزینند؟ پاسخ در نسبت استحکام به وزن، مقاومت خستگی فوق‌العاده و قابلیت اطمینان مطلق این رده نهفته است. در این راهنمای جامع و بیش از ۴۰۰۰ کلمه‌ای، به عنوان یک مرجع کامل و تخصصی، تمام ابعاد این محصول استراتژیک را بررسی خواهیم کرد. با ما همراه باشید تا از مشخصات فنی، جدول وزنی، قیمت به‌روز، نکات خرید، فرآیند تولید، استانداردها، جوشکاری و پاسخ به سوالات متداول، هیچ نکته‌ای را از قلم نیندازیم.

لوله مانیسمان رده ۸۰ چیست و چرا انتخاب صنایع سنگین است؟

لوله مانیسمان رده ۸۰ (Sch 80) در واقع یک شاهکار مهندسی در صنعت فولاد است. این لوله‌ها بر اساس استاندارد ASME B36.10M دارای ضخامت دیواره‌ای هستند که به طور خاص برای تحمل فشارهای داخلی بسیار بالا (حداکثر تا ۲۰۰ بار یا بیشتر) طراحی شده است. عدد ۸۰ در نام این رده، به ضریب فشار داخلی آن اشاره دارد که در مقایسه با رده‌های پایین‌تر، حاشیه‌ی اطمینان بسیار بیشتری را فراهم می‌کند.

برای مشاهده قیمت لحظه‌ای و موجودی انواع لوله مانیسمان، اینجا کلیک کنید.

دلیل محبوبیت این رده در صنایع سنگین، تنها به ضخامت آن خلاصه نمی‌شود. بلکه ترکیبی از استحکام تسلیم بالا، چقرمگی عالی در دماهای پایین و مقاومت در برابر خوردگی تنشی است. در پروژه‌های خطوط لوله دریایی (Offshore)، جایی که فشار سیال گاهی به ۱۵۰۰ PSI می‌رسد و محیط سرشار از سولفید هیدروژن است، لوله مانیسمان رده ۸۰ با گرید API 5L X52 یا بالاتر، تنها گزینه‌ی قابل اعتماد است.

همچنین باید به میراث تاریخی این محصول اشاره کنیم. نام «مانیسمان» که از برادران مخترع آلمانی گرفته شده، نمادی از نوآوری و کیفیت است. لوله‌های رده ۸۰ با بهره‌گیری از فرآیند نورد سوراخ‌کن (Piercing)، ساختاری کاملاً یکپارچه دارند که در آن نه تنها اثری از جوش نیست، بلکه دانه‌بندی فلز در تمام طول لوله یکنواخت و بهینه است. این یکنواختی، کلید مقاومت فوق‌العاده‌ی این لوله‌ها در برابر شوک‌های ناگهانی فشار و نوسانات حرارتی است.

جدول وزنی و ابعادی استاندارد (ASME B36.10M) با مقایسه‌ی تطبیقی

درک جدول وزن برای برآورد دقیق هزینه‌های حمل، سازه‌های نگهدارنده و قیمت نهایی حیاتی است. در جدول زیر، اطلاعات کامل رده ۸۰ را به همراه مقایسه‌ای با رده ۴۰ در سایزهای کلیدی مشاهده می‌کنید. مشاهده جدول کامل وزن لوله مانیسمان در آهن‌تودی نیز به شما کمک می‌کند تا داده‌های دقیق‌تری برای سایر سایزها به دست آورید.

کاربردهای کلیدی لوله مانیسمان رده ۸۰ در صنایع حیاتی

لوله مانیسمان رده ۸۰ به دلیل مقاومت فوق‌العاده در برابر فشار و خوردگی، در حساسترین نقاط صنایع زیر کاربرد دارد. درک این کاربردها به شما کمک می‌کند تا ارزش واقعی این سرمایه‌گذاری را درک کنید:

• خطوط تزریق فشار قوی در مخازن نفتی (Oil Wells): برای افزایش برداشت از چاه‌های نفت و گاز، سیالات با فشار بالای ۱۰۰۰ بار به درون مخزن تزریق می‌شوند. لوله‌های رده ۸۰ با ضخامت بالا، تنها گزینه‌ی مطمئن برای این خطوط هستند.
• سیستم‌های هیدرولیک فوق‌سنگین در ماشین‌آلات معدنی: پرس‌های ۵۰۰۰ تنی و بیل‌های مکانیکی غول‌پیکر به سیلندرهایی با فشار کاری ۷۰۰ بار نیاز دارند. رده ۸۰ با دیواره‌ی ضخیم خود، از تغییر شکل و ترک‌خوردگی این سیلندرها جلوگیری می‌کند.
• خطوط بخار اصلی (Main Steam Lines) در نیروگاه‌های حرارتی: بخار با دمای ۵۴۰ درجه سانتی‌گراد و فشار ۱۷۰ بار، نیازمند لوله‌هایی با کمترین ضریب خزش (Creep) است. رده ۸۰ از جنس ASTM A106 Gr.C، استاندارد طلایی این صنعت است.
• پالایشگاه‌ها و واحدهای آب شیرین‌کن صنعتی: محیط‌های حاوی کلرید و سولفید، به شدت خورنده هستند. ضخامت بالای رده ۸۰، حاشیه‌ی اطمینان بیشتری برای خوردگی (Corrosion Allowance) فراهم می‌کند و عمر مفید تجهیزات را تا دو برابر افزایش می‌دهد.

مقایسه تخصصی رده ۸۰ با رده‌های ۲۰ و ۴۰

انتخاب بین رده‌ها، یک معادله‌ی مهندسی است که در آن فشار، دما، هزینه و ایمنی سنجیده می‌شود. جدول زیر، این مقایسه را با جزئیات بیشتری ارائه می‌دهد:

قیمت روز لوله مانیسمان رده ۸۰ (بروزرسانی مرداد ۱۴۰۴)

نوسانات ارز و قیمت جهانی فولاد، تأثیر مستقیمی بر قیمت لوله مانیسمان رده ۸۰ دارند. لطفاً توجه داشته باشید که قیمت‌های جدول زیر به‌روزرسانی شده و صرفاً برای آگاهی‌دهی است. برای دریافت قیمت لحظه‌ای و تخفیف ویژه‌ی خرید عمده، اینجا کلیک کنید.

قیمت لوله مانیسمان رده ۸۰ چینی (وارداتی)

قیمت لوله مانیسمان رده ۸۰ ایرانی (برند اهواز)

۱۰ نکته طلایی برای خرید هوشمندانه و ایمن

به دلیل حساسیت بالای پروژه‌های رده ۸۰، فرآیند خرید باید با دقت یک بازرس ارشد انجام شود. این ۱۰ نکته، شما را از ریسک‌های پنهان نجات می‌دهد:

1. مدارک MTC را با ذره‌بین بررسی کنید: نه فقط وجود آن، بلکه تطابق شماره ذوب (Heat No.) روی لوله با برگه‌ی تست را چک کنید. یک رقم اشتباه یعنی محموله‌ی بی‌کیفیت.
2. تست هیدرواستاتیک را شخصاً نظارت کنید: فشار تست معمولاً ۱٫۵ برابر فشار کاری است. برای رده ۸۰، این تست باید در حضور ناظر فنی انجام شود.
3. ضخامت‌سنجی اولتراسونیک (UT) در چندین نقطه: به دلیل تلرانس ۱۲٫۵٪، گاهی ضخامت در نقاط مختلف نوسان دارد. حداقل ضخامت نباید از استاندارد کمتر باشد.
4. بررسی راستی (Straightness): لوله‌های رده ۸۰ سنگین‌تر هستند و ممکن است در حین حمل خم شوند. انحنای مجاز نباید از ۱ میلی‌متر به ازای هر متر تجاوز کند.
5. برند و اصالت را استعلام کنید: برندهای معتبر داخلی مانند اهواز و خارجی مانند Baosteel، کد رهگیری (Traceability) دارند که می‌توانید اصالت آن را از کارخانه استعلام کنید.
6. بسته‌بندی ضدآب و ضدضربه: با توجه به وزن بالای رده ۸۰، استفاده از بست‌های فلزی (Steel Straps) و پوشش پلاستیکی برای جلوگیری از زنگ‌زدگی در حمل دریایی اجباری است.
7. گواهی بازرسی شخص ثالث: برای محموله‌های بالای ۵۰ تن، حتماً از شرکت‌های SGS یا Bureau Veritas برای بازرسی در مبدأ استفاده کنید.
8. بررسی گرید فولاد با دستگاه اسپکترومتر: گاهی گرید ارسالی با درخواست تفاوت دارد. تست آنالیز شیمیایی در محل تحویل، یک سرمایه‌گذاری کم‌هزینه است.
9. توجه به تاریخ تولید: فولادهای کربنی در انبارهای مرطوب دچار خوردگی سطحی (Pitting) می‌شوند. لوله‌هایی با تاریخ تولید بیش از ۶ ماه نیاز به بازرسی چشمی دقیق‌تری دارند.
10. بررسی ابعاد هندسی انتهای لوله (Beveling): لوله‌های رده ۸۰ معمولاً برای جوشکاری لب‌تراش (Bevel End) می‌خورند. زاویه‌ی ۳۷٫۵ درجه و طول ریشه باید دقیقاً مطابق استاندارد باشد، در غیر این صورت جوشکاری با مشکل مواجه می‌شود.

جوشکاری و نصب لوله مانیسمان رده ۸۰؛ الزامات فنی ویژه

یکی از چالش‌های اصلی در پروژه‌های رده ۸۰، جوشکاری است. ضخامت بالای دیواره (مثلاً ۱۲٫۷ میلی‌متر برای سایز ۸ اینچ) باعث می‌شود که تنش‌های پسماند (Residual Stresses) در ناحیه جوش بسیار زیاد باشد. برای جلوگیری از ترک‌خوردگی و اطمینان از اتصالی با استحکام پایه لوله، رعایت نکات زیر الزامی است:

• پیش‌گرمایش (Preheating): دمای پیش‌گرمایش برای فولادهای کربنی رده ۸۰ نباید کمتر از ۱۰۰ تا ۱۵۰ درجه سانتی‌گراد باشد. این کار از تشکیل مارتنزیت در منطقه متأثر از حرارت (HAZ) جلوگیری می‌کند.
• انتخاب الکترود مناسب: برای گرید ASTM A106 Gr.B، الکترودهای قلیایی با کد E7018 توصیه می‌شوند. این الکترودها هیدروژن کمی تولید کرده و مقاومت به ترک‌خوردگی را افزایش می‌دهند.
• عملیات حرارتی پس از جوش (PWHT): برای لوله‌های با ضخامت بیشتر از ۱۹ میلی‌متر، انجام PWHT (در دمای ۶۰۰ تا ۶۵۰ درجه سانتی‌گراد) طبق استاندارد ASME B31.3 اجباری است. این کار تنش‌های پسماند را کاهش داده و خواص مکانیکی را بهبود می‌بخشد.
• تست‌های غیرمخرب پس از جوش: ۱۰۰ درصد جوش‌های ریشه و حداقل ۲۰ درصد جوش‌های تکمیل باید تحت تست رادیوگرافی (RT) یا تست اولتراسونیک (UT) قرار گیرند.

تحلیل اقتصادی؛ هزینه‌ی اولیه در برابر هزینه‌ی چرخه عمر

بسیاری از خریداران با دیدن قیمت بالاتر رده ۸۰ نسبت به رده ۴۰، دچار تردید می‌شوند. اما یک تحلیل جامع نشان می‌دهد که در پروژه‌های با عمر مفید بالای ۱۵ سال، لوله مانیسمان رده ۸۰ به‌مراتب مقرون‌به‌صرفه‌تر است. بیایید اعداد را بررسی کنیم:

• کاهش هزینه‌های تعویض: یک خط لوله رده ۴۰ در محیط خورنده ممکن است پس از ۸ سال نیاز به تعویض داشته باشد، در حالی که رده ۸۰ با ضخامت بیشتر، عمری بیش از ۲۰ سال دارد. هزینه‌ی تعویض یک خط ۱۰۰ متری معمولاً ۳ برابر قیمت اولیه‌ی لوله است.
• کاهش هزینه‌های توقف تولید (Downtime): در صنایع نفت و گاز، هر روز توقف خط لوله می‌تواند میلیون‌ها دلار ضرر داشته باشد. کاهش ریسک نشتی در رده ۸۰، این ریسک را به حداقل می‌رساند.
• افزایش حاشیه‌ی ایمنی: هرچند قیمت اولیه‌ی رده ۸۰ حدود ۷۰ درصد گران‌تر است، اما با توجه به کاهش ریسک حوادث و افزایش دوام، ارزش اقتصادی خالص (NPV) آن در بلندمدت مثبت است.

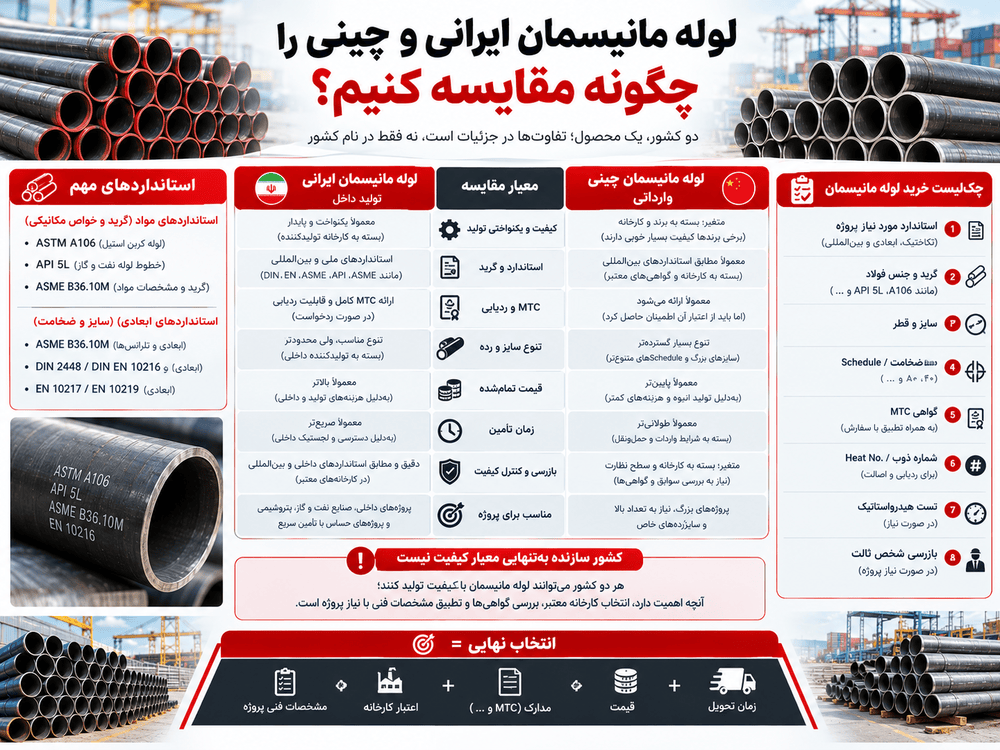

برندهای ایرانی و چینی؛ کیفیت، مزایا و معایب

لوله مانیسمان رده ۸۰ به دلیل تکنولوژی بالای تولید، توسط تعداد محدودی از کارخانه‌های پیشرفته ساخته می‌شود. در ادامه به مقایسه‌ی کیفی آنها می‌پردازیم:

• ایرانی (اهواز، کاوه): برند اهواز با تکیه بر خطوط تولید Mannesmann، توانایی تولید رده ۸۰ تا سایز ۱۲ اینچ را دارد. مزیت اصلی، ارسال سریع و قیمت پایین‌تر حمل است. کیفیت متالورژیکی آنها برای فشارهای تا ۱۵۰ بار کاملاً قابل اعتماد است.
• چینی (Baosteel, Tianjin): برند Baosteel در تولید رده ۸۰ با گریدهای API 5L X65 و X70 تخصص دارد. کیفیت سطح داخلی و تلرانس ابعادی آنها از بسیاری از نمونه‌های اروپایی بهتر است. تنها چالش، زمان تحویل طولانی (۴ تا ۶ هفته) است.
• اروپایی (تانک، والورِک): اگرچه گران‌ترین گزینه هستند، اما برای پروژه‌های هسته‌ای و فراساحلی که نیاز به گواهی‌های خاص (مانند NACE MR0175) دارند، بی‌نظیر هستند.

استانداردهای حیاتی و تلرانس‌های ابعادی

استانداردهای تولید، تضمین‌کننده‌ی سلامت لوله هستند. علاوه بر ASTM A106 و A53، استاندارد ASTM A530 مشخصات کلی لوله‌های فولادی را تعیین می‌کند. تلرانس‌های کلیدی برای رده ۸۰ عبارتند از:

• تلرانس قطر خارجی (OD): برای سایزهای بالای ۲ اینچ، انحراف ±۱٪ مجاز است.
• تلرانس ضخامت: برای رده ۸۰، انحراف ۱۲٫۵- تا ۱۰+ درصد (یعنی اگر ضخامت اسمی ۸٫۵۶ میلی‌متر باشد، حداقل آن ۷٫۴۹ میلی‌متر خواهد بود).
• تلرانس وزن: وزن لوله نباید بیش از ۱۰٪ از وزن محاسبه‌شده کمتر باشد و حداکثر ۱۰٪ بیشتر مجاز است.

فرآیند تولید؛ راز استحکام در یکپارچگی

تولید لوله مانیسمان رده ۸۰، یک هنر صنعتی است. برخلاف لوله‌های درزدار که از ورق ساخته می‌شوند، این لوله‌ها از یک شمش گرد جامد شروع می‌شوند. در روش نورد سوراخ‌کن (Piercing)، شمش در دمای ۱۲۰۰ درجه سانتی‌گراد، توسط دو غلتک مایل که به دور یک سنبه می‌چرخند، سوراخ می‌شود. این فرآیند باعث می‌شود که الیاف فلز در جهت طولی لوله قرار بگیرند. برای رده ۸۰، به دلیل ضخامت بالا، معمولاً از نورد پیلگر (Pilger Mill) در مراحل پایانی استفاده می‌شود تا ضخامت نهایی با دقت بالا و بدون عیب به دست آید.

مقایسه با لوله درزدار (ERW)

آیا می‌توان به جای لوله مانیسمان رده ۸۰ از لوله درزدار استفاده کرد؟ پاسخ مهندسی این است: خیر، هرگز برای کاربردهای حیاتی. ناحیه جوش در لوله‌های ERW، محل تجمع تنش و شروع خوردگی است. در رده ۸۰ که برای فشارهای بالا استفاده می‌شود، حتی یک نقص میکروسکوپی در جوش می‌تواند فاجعه‌بار باشد. تنها مزیت لوله درزدار، قیمت پایین‌تر آن است که صرفاً برای خطوط آب و گاز شهری با فشار پایین توجیه دارد.

مقایسه با گریدهای آلیاژی و ضدزنگ؛ چه زمانی رده ۸۰ کافی نیست؟

سوال مهمی که مطرح می‌شود این است که آیا فولاد کربنی رده ۸۰ در محیط‌های بسیار اسیدی (مانند واحدهای تصفیه‌ی نفت ترش) پاسخگو است؟ پاسخ خیر است. در محیط‌های حاوی سولفید هیدروژن (H₂S) که باعث ترک‌خوردگی تنشی سولفیدی (SSC) می‌شوند، حتی رده ۸۰ نیز مقاومت کافی ندارد و باید از فولادهای ضدزنگ دوبلکس یا آلیاژهای نیکل پایه استفاده کرد. بنابراین، قبل از انتخاب رده ۸۰، حتماً آنالیز سیال را بررسی کنید. اگر میزان H₂S بیشتر از ۰٫۰۳ PSI باشد، باید از لوله‌های با استاندارد NACE MR0175 استفاده کنید.

پاسخ به 8 سوال متداول درباره لوله مانیسمان رده ۸۰

جمع‌بندی نهایی و توصیه‌های استراتژیک خرید

لوله مانیسمان رده ۸۰ یک انتخاب هوشمندانه برای پروژه‌هایی است که به بالاترین سطح ایمنی و دوام نیاز دارند. بله، قیمت اولیه‌ی آن بالاتر است، اما این هزینه، در واقع یک سرمایه‌گذاری برای جلوگیری از خسارت‌های میلیاردی ناشی از نشتی، توقف تولید و حوادث جانی است. با توجه به تحلیل‌های انجام‌شده، این رده برای خطوط انتقال نفت خام با فشار بالا، خطوط بخار اصلی نیروگاه‌ها و سیستم‌های هیدرولیک سنگین، تنها گزینه‌ی منطقی است.

برای خرید موفق، توصیه می‌کنم حتماً از تأمین‌کنندگان معتبر که توانایی ارائه‌ی مدارک کامل MTC و امکان بازرسی شخص ثالث را دارند، خرید کنید. مجموعه‌ی آهن‌تودی با سابقه‌ی طولانی در تأمین لوله‌های مانیسمان رده ۸۰ از برندهای مطرح داخلی و خارجی، همواره همراه و مشاور شما در این مسیر است.

🔗 لینک‌های مفید و مرتبط:
• قیمت و خرید لوله مانیسمان (همه رده‌ها)
• جدول وزن و سایز لوله مانیسمان (ASME B36.10M)
• قیمت ویژه لوله مانیسمان رده ۸۰

این مقاله در مرداد ۱۴۰5 بروزرسانی شده و به عنوان یک منبع مرجع جامع در حوزه‌ی لوله مانیسمان رده ۸۰ تدوین گردیده است.

منابع

1. projectmaterials
2. projectmaterials
3. engineeringtoolbox
4. Wikipedia

PSL 1 و PSL 2 در API Specification 5L دو سطح مشخصات محصول (Product مشخصات فنی (Specification) Level) هستند. انتخاب میان آن‌ها حکم «بهتر یا بدتر» ندارد؛ باید از مشخصات فنی، ویرایش (Edition)، سرویس، گرید، نوع ساخت، آزمون‌ها، مدارک و الزامات پروژه خوانده شود و در سفارش صریح ثبت شود.

• API Specification 5L مشخصات لوله خط انتقال (Line Pipe) را پوشش می‌دهد. American Petroleum Institute
• ISO 3183 استاندارد بین‌المللی لوله فولادی برای سامانه‌های انتقال خط لوله در صنایع نفت و گاز طبیعی است. International Organization for Standardization
• سطح مشخصات محصول (PSL) باید در کنار سایر فیلدهای مشخصات فنی (Specification) پروژه و محصول خوانده شود، نه به‌تنهایی. American Petroleum Institute

در استعلام لوله API گاهی فقط عبارت «PSL 2» نوشته می‌شود و گاهی «PSL 1». این دو عبارت، سطح مشخصات محصول (Product مشخصات فنی Level) در API 5L هستند؛ اما به‌تنهایی نه نوع لوله را کامل معرفی می‌کنند و نه پاسخ این پرسش‌اند که کدام گزینه برای هر پروژه مناسب‌تر است. برای خواندن درست آن‌ها باید مشخصات فنی پروژه، ویرایش (Edition) استاندارد، گرید، نوع ساخت، ابعاد، آزمون‌ها و مدارک را کنار هم دید.

پاسخ کوتاه

PSL 1 و PSL 2 دو سطح مشخصات محصول در API 5L هستند. تفاوت آن‌ها را نباید به «کیفیت بیشتر» یا «انتخاب بهتر برای همه» تقلیل داد. سطح موردنیاز باید از مشخصات فنی مصوب پروژه خوانده شود و در استعلام، همراه استاندارد و ویرایش، گرید، نوع ساخت، ابعاد، آزمون‌ها، پیوست (Annex)ها و مدارک نوشته شود.

برای شناخت نقش کلی استاندارد و زبان لوله خط انتقال (Line Pipe)، ابتدا راهنمای لوله API 5L را ببینید. این صفحه روی یک سؤال باریک‌تر تمرکز دارد: وقتی پروژه یا فروشنده از PSL نام می‌برد، دقیقاً چه چیزهایی باید روشن شود تا مقایسه پیشنهادها ممکن باشد؟

تفاوت در یک نگاه

جدول بالا عمداً ستونی به نام «بهتر» ندارد. API 5L برای لوله خط انتقال است و PSL یکی از اجزای زبان مشخصات فنی آن به‌شمار می‌رود. بدون دانستن سرویس، کد یا استاندارد حاکم، نسخه قابل‌قبول، گرید و الزامات تحویل، مقایسه PSLها به یک برچسب‌خوانی ناقص تبدیل می‌شود.

همچنین PSL را با گرید یکی ندانید. گرید به طبقه‌بندی متریال در مشخصات فنی مربوط است، درحالی‌که PSL سطح مشخصات محصول است. قطر و ضخامت نیز لایه دیگری از سفارش‌اند. این تفکیک کمک می‌کند عبارت کوتاه «API 5L X52 PSL 2» را یک مشخصات فنی کامل تصور نکنیم؛ هنوز نوع ساخت، ابعاد، طول، نوع انتها، آزمون‌ها و مدارک می‌توانند نیاز به تعیین صریح داشته باشند.

PSL در مشخصات فنی چه نقشی دارد؟

API 5L مشخصات لوله خط انتقال را پوشش می‌دهد و عبارت Product مشخصات فنی Level برای تفکیک سطح مشخصات محصول به‌کار می‌رود. بنابراین PSL یک ویژگی مستقل از کل پروژه نیست؛ باید همراه متن استاندارد و ویرایش قابل‌اعمال آن خوانده شود. اگر یک پروژه به ویرایش یا الزام قراردادی دیگری ارجاع می‌دهد، همان مرجع بر برداشت عمومی بازار مقدم است.

در عمل، تیم فنی مشخصات فنی را به فیلدهای قابل‌استعلام تبدیل می‌کند و واحد خرید پیشنهادها را با همان فیلدها می‌سنجد. اگر PSL در درخواست ذکر نشده است، فروشنده نباید با انتخاب خود آن را جایگزین تصمیم پروژه کند. اگر ذکر شده اما سایر فیلدها خالی‌اند، خریدار هنوز نمی‌تواند بداند دو پیشنهاد واقعاً هم‌سطح‌اند یا نه.

ISO 3183 نیز در زمینه لوله فولادی سامانه‌های انتقال خط لوله، اهمیت تعریف محصول در چارچوب سامانه را نشان می‌دهد. به همین علت، نام استاندارد یا سطح محصول به‌تنهایی نمی‌تواند فشار مجاز، مناسب‌بودن برای سیال مشخص یا پذیرش نهایی محموله را اثبات کند. این موارد به طراحی، کد، شرایط سرویس و معیارهای پذیرش پروژه وابسته‌اند.

چرا PSL 2 را نباید «بهتر» مطلق دانست؟

برداشت «عدد یا سطح بالاتر همیشه بهتر است» در خرید صنعتی خطا ایجاد می‌کند. سطح محصولی که پروژه تعیین می‌کند می‌تواند به کنترل‌ها، آزمون‌ها، مدارک یا الزامات مکمل مرتبط باشد؛ اما تناسب نهایی فقط زمانی قابل ارزیابی است که متن مشخصات فنی و ویرایش آن در دسترس باشد. خرید محصولی با سطحی متفاوت از درخواست، حتی اگر در گفت‌وگوی فروش «سطح بالاتر» نامیده شود، یک تغییر فنی است و باید ثبت و بررسی شود.

از سوی دیگر، درخواست سطحی فراتر از آنچه مشخصات فنی لازم دارد نیز به‌خودی‌خود تصمیم درست نیست. ممکن است پیشنهادها را غیرقابل‌مقایسه کند یا فیلدهای مهم‌تر را پنهان سازد. برای مثال، دو پیشنهاد با PSL یکسان اما گرید، نوع ساخت، ضخامت، طول، نوع انتها یا مدارک متفاوت، هنوز دو کالای هم‌ارز برای خرید محسوب نمی‌شوند.

زبان درست در استعلام این است: «سطح موردنیاز طبق مشخصات فنی پروژه چیست و کدام مدرک نشان می‌دهد پیشنهاد با آن منطبق است؟» زبان نادرست این است: «هر PSL 2 را به‌جای هر PSL 1 بپذیریم.» در حالت دوم، مسئولیت تفسیر فنی بی‌آنکه مستند باشد به واحد خرید منتقل می‌شود.

گرید، نوع ساخت و ابعاد را جداگانه کنترل کنید

یک سفارش API 5L دست‌کم باید میان استاندارد و ویرایش، PSL، گرید، نوع ساخت، قطر یا اندازه اسمی لوله (NPS)، ضخامت، طول، مقدار، نوع انتها، آزمون‌های موردنیاز، پیوستها و مدارک تمایز قائل شود. هر کدام پاسخ پرسش دیگری است. برای نمونه، Schedule به ضخامت دیواره مرتبط است و جای PSL یا گرید را نمی‌گیرد؛ همچنین به‌تنهایی فشار مجاز خط را تعیین نمی‌کند.

نوع ساخت هم نباید از روی نام API حدس زده شود. اگر پروژه نوع ساخت قابل‌قبول را تعیین کرده است، آن را همان‌گونه در درخواست بنویسید. اگر تعیین نشده، این خلأ باید پیش از استعلام به مسئول فنی ارجاع شود. پیشنهاد فروشی که فقط یک نام استاندارد و PSL دارد، ممکن است اطلاعات لازم برای کنترل نوع ساخت یا سایر معیارهای پذیرش را نداشته باشد.

در پایان، مدرک را با خود کالا و سفارش تطبیق دهید. راهنمای گواهی آزمایش کارخانه (MTC) لوله توضیح می‌دهد که گزارش آزمون کارخانه (کارخانه سازنده (Mill) Test Certificate) برای ردیابی محموله اهمیت دارد، اما جای مشخصات فنی پروژه، طراحی یا بازرسی پذیرش را نمی‌گیرد. مارکینگ، شماره ذوب در صورت کاربرد، مقدار سفارش و روش ردیابی توافق‌شده نیز باید قابل تطبیق باشند.

چک‌لیست استعلام؛ PSL را به فیلد قابل‌کنترل تبدیل کنید

مشارکت عملی این مقاله، تبدیل عبارت مبهم PSL به یک چک‌لیست کوتاه برای استعلام است. این فهرست تصمیم مهندسی نیست؛ ابزار ثبت اطلاعاتی است که باید از مشخصات فنی مصوب دریافت شود. هر جا پاسخ نامشخص است، خانه را با حدس پر نکنید و آن را برای تأیید فنی باز بگذارید.

پس از دریافت پیشنهادها، همین جدول را در دو ستون «درخواست» و «پیشنهاد فروشنده» تکرار کنید. هر تفاوت را با یکی از سه وضعیت «منطبق»، «نیازمند توضیح» یا «مغایر» علامت بزنید. این روش، اختلاف‌ها را پیش از مذاکره تجاری آشکار می‌کند و مانع از آن می‌شود که نام مشترک API یا PSL، تفاوت‌های مهم را پنهان کند.

کدام را انتخاب کنیم؟

انتخاب با یک درخت تصمیم کوتاه شروع می‌شود، نه با موجودی یا عنوان فروشنده. اگر مشخصات فنی پروژه به‌صراحت PSL را تعیین کرده است، همان سطح را در کنار همه فیلدهای دیگر درخواست کنید. اگر پیشنهاد فروشنده سطح دیگری دارد، آن را «جایگزین خودکار» ندانید؛ اختلاف را برای تأیید مکتوب مرجع فنی پروژه ثبت کنید.

اگر مشخصات فنی موجود است اما ویرایش، گرید، نوع ساخت یا مدارک آن مبهم‌اند، ابتدا همان ابهام را رفع کنید. اگر مشخصات فنی هنوز تهیه نشده، واحد خرید باید اطلاعات ناقص را به مسئول فنی برگرداند، نه اینکه از روی نام متداول بازار سطح محصول را انتخاب کند. در هر دو مسیر، نتیجه درست یک شرط است: سطحی پذیرفتنی است که با مشخصات فنی مصوب و معیارهای پروژه تطبیق داده شده باشد.

برای بررسی تفاوت دامنه API با یک استاندارد سرویس فرایندی، مطالعه تفاوت API 5L و ASTM A106 مفید است. اگر هدف شما استعلام تجاری است، مشاهده لوله API را پس از تکمیل مشخصات فنی انجام دهید؛ قیمت و موجودی جای تطبیق فنی را نمی‌گیرند.

اشتباه‌های رایج در این مقایسه

• تلقی‌کردن <code>PSL 2</code> به‌عنوان برنده یا جایگزین خودکار برای همه پروژه‌ها.
• نوشتن «API PSL» در سفارش، بدون استاندارد و ویرایش، گرید، نوع ساخت و ابعاد.
• خلط‌کردن PSL با گرید، رده (Schedule)، قطر یا فشار مجاز.
• مقایسه قیمت دو پیشنهاد پیش از یکسان‌سازی طول، ضخامت، آزمون‌ها و مدارک.
• پذیرفتن عبارت شفاهی «معادل است» بدون تطبیق مکتوب با مشخصات فنی.
• تکیه بر MTC بدون کنترل هم‌زمان مارکینگ، سفارش و روش ردیابی محموله.

این خطاها معمولاً از کمبود یک سؤال آغاز می‌شوند، نه از کمبود یک نام استاندارد. چک‌لیست استعلام را به بخشی از پرونده خرید تبدیل کنید تا پرسش‌های باز پیش از سفارش دیده شوند؛ به‌ویژه وقتی زمان تحویل یا اختلاف شرایط فروش، تصمیم را عجولانه می‌کند.

منابع

1. API Announces 47th Edition of API Specification 5L، American Petroleum Institute
2. ISO 3183:2019 Petroleum and natural gas industries — Steel pipe for pipeline transportation systems، International Organization for Standardization
3. DNV-ST-F101 Submarine Pipeline Systems، DNV

ASTM A106/A106M مشخصات لوله فولاد کربنی بدون درز برای سرویس دمای بالا است؛ ASTM A53/A53M دامنه‌ای از لوله فولادی سیاه و گالوانیزه گرم را با ساخت جوشی و بدون درز پوشش می‌دهد. انتخاب درست به مشخصات فنی (Specification) پروژه، نوع ساخت خواسته‌شده، سرویس و مدارک وابسته است؛ هیچ‌کدام جایگزین خودکار دیگری نیستند.

• عنوان ASTM A106/A106M آن را به‌عنوان مشخصات فنی (Specification) لوله فولاد کربنی بدون درز برای سرویس دمای بالا معرفی می‌کند. ASTM International
• عنوان ASTM A53/A53M لوله فولادی سیاه و گالوانیزه گرم را با انواع جوشی و بدون درز در دامنه خود بیان می‌کند. ASTM International
• ASME B36.10M مرجع ابعادی لوله فولادی جوشی و بدون درز است و با ASTM A106 یا ASTM A53 یک نقش ندارد. ASME

تفاوت ASTM A106 و ASTM A53 را نباید فقط با یک جمله مثل «یکی مانیسمان است و دیگری نه» خلاصه کرد. ASTM A106/A106M مشخصات لوله فولاد کربنی بدون درز برای سرویس دمای بالا است؛ در مقابل، ASTM A53/A53M دامنه‌ای از لوله فولادی سیاه و گالوانیزه گرم را با نوع ساخت جوشی و بدون درز پوشش می‌دهد. بنابراین پاسخ درست به این پرسش که «A106 یا A53؟» از سرویس پروژه، نوع ساخت خواسته‌شده، گرید، ابعاد، پوشش، آزمون‌ها و نسخه‌ی مشخصات فنی (Specification) آغاز می‌شود؛ نه از نامی که در بازار برای لوله به‌کار می‌رود.

اگر در استعلام فقط بنویسید «لوله مانیسمان A53» یا «لوله A106 رده ۴۰»، هنوز اطلاعات کافی برای مقایسه فنی ندارید. نوع ساخت، اندازه، ضخامت، گرید، طول، نوع انتها، مدارک و الزامات آزمون باید مشخص باشند. این راهنما کمک می‌کند تفاوت نقش این دو استاندارد را بفهمید، از جایگزینی صرفاً اسمی پرهیز کنید و برای گفت‌وگو با واحد فنی یا تأمین‌کننده یک چک‌لیست عملی داشته باشید.

پاسخ کوتاه

ASTM A106/A106M مشخصات لوله فولاد کربنی بدون درز برای سرویس دمای بالا است؛ ASTM A53/A53M دامنه‌ای از لوله فولادی سیاه و گالوانیزه گرم با ساخت جوشی و بدون درز را پوشش می‌دهد. انتخاب میان آن‌ها به مشخصات فنی، نوع ساخت، سرویس، ابعاد و مدارک پروژه وابسته است و جایگزینی صرفاً اسمی کافی نیست.

ASTM A106 و ASTM A53 دقیقاً چه چیزی را مشخص می‌کنند؟

برای مقایسه درست، ابتدا باید بدانیم یک استاندارد محصول چه نوع پرسش‌هایی را پاسخ می‌دهد. استاندارد می‌تواند دامنه محصول، نوع ساخت، الزامات شیمیایی و مکانیکی، آزمون‌ها، نشانه‌گذاری یا تحویل را تعریف کند؛ اما حتی کامل‌ترین استاندارد هم به‌تنهایی نقشه‌ی طراحی خط لوله نیست. کد طراحی پروژه، شرایط فشار و دما، سیال، خوردگی، اتصال‌ها و مشخصات فنی کارفرما نیز در انتخاب دخالت دارند.

عنوان ASTM A106/A106M به لوله فولاد کربنی بدون درز برای سرویس دمای بالا اشاره دارد. عبارت «بدون درز» در اینجا بخش مهمی از دامنه استاندارد است؛ پس اگر پروژه A106 می‌خواهد، نباید نوع ساخت را از روی ظاهر لوله یا نام بازاری حدس زد.

عنوان ASTM A53/A53M به لوله فولادی سیاه و گالوانیزه گرم، با انواع جوشی و بدون درز اشاره می‌کند. نتیجه عملی این است که دیدن کد A53 به‌تنهایی برای فهمیدن روش ساخت کافی نیست. در سفارش A53 باید روشن باشد که محصول جوشی می‌خواهید یا بدون درز و آیا پوشش خاصی موردنیاز است یا خیر.

این تفاوت دامنه به معنی «برتری مطلق» یکی بر دیگری نیست. A106 و A53 برای یک مسئله یکسان نوشته نشده‌اند؛ انتخاب میان آن‌ها باید با مسئله واقعی پروژه هم‌راستا باشد.

تفاوت A106 و A53 در یک ماتریس تصمیم

جدول زیر برای تصمیم اولیه است. ستون آخر عمداً به‌جای حکم قطعی، «پرسش بعدی» را نشان می‌دهد؛ زیرا بدون مشخصات فنی پروژه، نتیجه‌گیری درباره مجازبودن جایگزینی مسئولانه نیست.

این جدول نشان می‌دهد چرا عبارت «A53 همان A106 است» یا «هر A53 جوشی است» هر دو گمراه‌کننده‌اند. استاندارد A53 دامنه‌ای دارد که ساخت بدون درز را نیز دربر می‌گیرد؛ از سوی دیگر، A106 به‌طور مشخص به لوله بدون درز سرویس دمای بالا مربوط است. کاربرد نهایی تنها با کنار هم قراردادن همه‌ی فیلدهای سفارش روشن می‌شود.

نوع ساخت؛ مهم‌ترین محل اشتباه در خواندن A53

در خرید لوله، نام استاندارد گاهی آن‌قدر پررنگ می‌شود که روش ساخت فراموش می‌شود. این خطا درباره A53 مهم است، چون دامنه آن ساخت جوشی و بدون درز را پوشش می‌دهد. اگر نیاز پروژه لوله بدون درز است، باید این نیاز در متن سفارش، پیشنهاد فروش، مارکینگ و مدرک محموله قابل‌ردیابی باشد؛ صرف اشاره به A53 کافی نیست.

نوع ساخت فقط یک برچسب فنی نیست. روش ساخت می‌تواند روی جزئیات بازرسی، اتصال، پذیرش پروژه و بررسی ریسک اثر بگذارد. بااین‌حال، نباید از این جمله نتیجه گرفت که لوله بدون درز برای هر کاربردی الزاماً بهتر است. طراح یا مشخصات فنی پروژه تعیین می‌کند کدام نوع محصول برای سرویس موردنظر قابل‌قبول است.

در مقابل، زمانی که A106 در سفارش آمده، «بدون درز» جزئی از دامنه‌ی خود مشخصات فنی است. باز هم باید گرید، ابعاد، طول، نوع انتها، آزمون‌ها و ویرایش (Edition) مشخص باشد؛ زیرا گفتن «A106» همه‌ی این موارد را به‌طور خودکار تعیین نمی‌کند.

سرویس دمای بالا؛ چرا A106 در این گفت‌وگو مطرح می‌شود؟

عبارت «برای سرویس دمای بالا» در عنوان A106 به‌معنی یک عدد دمای ثابت و عمومی برای همه‌ی پروژه‌ها نیست. دمای طراحی مجاز، فشار مجاز و انتخاب ضخامت از ترکیب خواص متریال، ابعاد، کد طراحی، عمر هدف، خوردگی و شرایط واقعی بهره‌برداری به‌دست می‌آید. بنابراین نباید از نام A106 یک ظرفیت دما یا فشار قطعی استنباط کرد.

وقتی سرویس دمای بالا مطرح است، پرسش‌های زیر باید پیش از انتخاب پاسخ داده شوند:

• دمای طراحی و دمای بهره‌برداری چه مقدار است؟
• سیال چیست و آیا خطر خوردگی، فرسایش یا شوک حرارتی وجود دارد؟
• کد طراحی حاکم بر خط چیست؟
• گرید و ضخامت موردنیاز چگونه تعیین شده‌اند؟
• آیا حاشیه خوردگی در ضخامت لحاظ شده است؟
• چه آزمون‌ها و مدارکی در مشخصات فنی پروژه الزام شده‌اند؟

این پرسش‌ها باعث می‌شوند A106 به یک «نام خرید» تبدیل نشود، بلکه بخشی از یک تصمیم مهندسی قابل پیگیری باشد. برای مرور نقش استانداردهای مختلف و تفاوت استاندارد محصول با استاندارد ابعاد، استانداردهای لوله مانیسمان را نیز ببینید.

نقش گرید، ابعاد و رده در کنار استاندارد

سه اصطلاح در مکالمه‌های خرید بسیار با هم خلط می‌شوند: استاندارد، گرید و رده. استاندارد محصول مثل A106 یا A53 دامنه و الزامات خود را دارد. گرید، سطح یا دسته مشخصی از خواص در همان استاندارد است. رده یا رده نیز به ضخامت دیواره در یک سیستم ابعادی مربوط می‌شود.

برای نمونه، عبارت «لوله A106 رده ۴۰» بدون NPS یا قطر خارجی، گرید، طول و ویرایش هنوز کامل نیست. همچنین «لوله A53 مانیسمان» بدون تعیین نوع ساخت، پوشش در صورت نیاز و سایر مشخصات، قابلیت مقایسه قابل‌اعتماد ندارد.

ASME B36.10M به ابعاد لوله فولادی جوشی و بدون درز مربوط است. به همین علت، رده را نباید به‌جای استاندارد محصول به‌کار برد. رده بالاتر ممکن است برای یک اندازه اسمی مشخص دیواره ضخیم‌تری داشته باشد، اما به‌تنهایی مناسب‌بودن متریال برای سرویس، گرید یا ظرفیت فشار نهایی را اثبات نمی‌کند. برای این موضوع، راهنمای رده لوله مانیسمان و جدول ابعاد پروژه را بررسی کنید.

چگونه از جایگزینی صرفاً اسمی جلوگیری کنیم؟

پیشنهاد فروش ممکن است در ظاهر نزدیک به درخواست شما باشد، اما اگر یک فیلد کلیدی متفاوت باشد، مقایسه فنی تغییر می‌کند. روش امن این است که request و offer را ردیف‌به‌ردیف و قابل‌ردیابی مقایسه کنید، نه اینکه فقط دو عنوان استاندارد را کنار هم قرار دهید.

فرم حداقلی برای استعلام

در متن استعلام یا سفارش، این فیلدها را روشن بنویسید:

1. استاندارد کامل و ویرایش موردنیاز، مانند ASTM A106/A106M یا ASTM A53/A53M.
2. گرید موردنیاز طبق مشخصات فنی پروژه.
3. نوع ساخت: بدون درز یا جوشی، هرجا که مشخصات فنی آن را الزام کرده است.
4. اندازه: NPS یا قطر خارجی، و ضخامت دیواره یا رده.
5. طول، تلرانس، نوع انتها و هر عملیات تکمیلی موردنیاز.
6. وضعیت سطح یا پوشش؛ برای مثال سیاه یا گالوانیزه گرم، اگر الزام شده است.
7. آزمون‌ها، بازرسی شخص ثالث یا الزامات نشانه‌گذاری.
8. MTC، قابلیت ردیابی شماره ذوب و مدارک تحویل موردنیاز.

مسیر کنترل پیشنهاد

ابتدا بررسی کنید پیشنهاد دقیقاً همان استاندارد و ویرایش خواسته‌شده را ذکر کرده است یا خیر. سپس نوع ساخت، گرید، ابعاد و طول را با درخواست تطبیق دهید. بعد، پوشش و شرایط سطح را کنترل کنید؛ این مرحله برای A53 می‌تواند تعیین‌کننده باشد. در پایان، ببینید MTC و مارکینگ چه اطلاعاتی را برای پیگیری محموله فراهم می‌کنند.

اگر یکی از این موارد روشن نیست، نتیجه نباید «معادل است» باشد؛ نتیجه درست این است که «نیاز به شفاف‌سازی یا تأیید فنی دارد». راهنمای گواهی MTC لوله روش خواندن و تطبیق مدرک را با جزئیات بیشتری توضیح می‌دهد.

اشتباهات رایج در مقایسه A106 و A53

اشتباه اول: مساوی‌گرفتن استاندارد با روش ساخت. A53 دامنه جوشی و بدون درز دارد؛ پس نوع ساخت را جداگانه بخواهید.

اشتباه دوم: مساوی‌گرفتن رده با استاندارد. Sch 40 یا Sch 80 ضخامت را توصیف می‌کند، نه دامنه کامل محصول یا گرید را.

اشتباه سوم: انتخاب بر پایه قیمت بدون یکسان‌سازی مشخصات. دو پیشنهاد با قطر، ضخامت، طول، نوع ساخت یا مدارک متفاوت قابل مقایسه قیمتی مستقیم نیستند.

اشتباه چهارم: حذف ویرایش استاندارد از خرید. پروژه ممکن است نسخه یا الزامات مکمل مشخصی داشته باشد؛ ویرایش باید همان ابتدا کنترل شود.

اشتباه پنجم: نتیجه‌گیری از ظاهر محموله. ظاهر لوله جای MTC، مارکینگ و تطبیق با سفارش را نمی‌گیرد.

برای یک فرایند کامل‌تر از استعلام تا تحویل، چک‌لیست خرید لوله مانیسمان را کنار این مقاله استفاده کنید.

در زمان تحویل چه چیزی را با مدارک تطبیق دهیم؟

کنترل تحویل به‌معنای صدور گواهی یا تأیید نهایی کیفیت نیست؛ هدف این مرحله تشخیص سریع مغایرت‌های قابل‌مشاهده و قابل‌ردیابی است تا پیش از مصرف، موضوع با تأمین‌کننده یا مرجع فنی پیگیری شود.

در صورت ابهام، محموله را صرفاً بر مبنای تشابه ظاهری با محصول قبلی نپذیرید. اختلاف میان سفارش، مارکینگ و مدرک باید ثبت و با تأمین‌کننده و بازبین فنی بررسی شود.

برای استعلام محصول، ابتدا مشخصات فنی را کامل کنید و سپس قیمت و خرید لوله مانیسمان را بر پایه همان مشخصات پیگیری کنید. قیمت یا موجودی، جایگزین کنترل استاندارد و مدارک نیست.

جمع‌بندی انتخاب

اگر مشخصات فنی پروژه به لوله فولاد کربنی بدون درز در سرویس دمای بالا اشاره دارد، A106 در گفت‌وگو یک گزینه محوری است؛ اما گرید، ابعاد و کد طراحی همچنان باید تعیین شوند. اگر A53 مطرح است، از همان ابتدا نوع ساخت و وضعیت پوشش را شفاف کنید، زیرا عنوان استاندارد دامنه جوشی و بدون درز و نیز سیاه و گالوانیزه گرم را دربر می‌گیرد.

تصمیم قابل‌دفاع، انتخاب «نام آشناتر» نیست؛ انتخاب محصولی است که همه فیلدهای آن با مشخصات فنی پروژه تطبیق دارد و مدارکش امکان ردیابی و کنترل را فراهم می‌کنند.

منابع

1. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
2. ASTM A53/A53M Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless، ASTM International
3. ASME B36.10M Welded and Seamless Wrought Steel Pipe، ASME

ASTM A106 برای لوله کربنی بدون درز سرویس دمای بالا، ASTM A53 برای دامنه‌ای از لوله فولادی سیاه و گالوانیزه جوشی و بدون درز، API 5L برای لوله خط انتقال (Line Pipe) و ASME B36.10M برای ابعاد لوله است.

• ASTM A106/A106M به لوله فولاد کربنی بدون درز برای سرویس دمای بالا مربوط است. ASTM International
• ASTM A53/A53M در دامنه خود انواع جوشی و بدون درز لوله فولادی را پوشش می‌دهد. ASTM International
• API Specification 5L به لوله خط انتقال (Line Pipe) مربوط است. American Petroleum Institute
• ASME B36.10M مرجع ابعاد لوله فولادی جوشی و بدون درز است. ASME
• ASME B36.10M یک استاندارد ابعادی است و هم لوله‌ی بدون درز و هم جوشی را پوشش می‌دهد؛ بنابراین ارجاع به آن هیچ چیزی درباره‌ی روش ساخت محصول ثابت نمی‌کند. ASME

عبارت «لوله استاندارد» برای خرید صنعتی کافی نیست. استانداردها هر کدام دامنه، زبان و هدف خاصی دارند: یکی درباره نوع و گرید محصول است، دیگری درباره ابعاد و رده، و دیگری برای لوله خط انتقال (Line Pipe) نوشته شده است. این راهنما کمک می‌کند پیش از سفارش، کدهای پرکاربرد را با هم قاطی نکنید.

پاسخ کوتاه

ASTM A106/A106M مشخصات لوله فولاد کربنی بدون درز برای سرویس دمای بالا را پوشش می‌دهد؛ ASTM A53/A53M دامنه‌ای از لوله فولادی سیاه و گالوانیزه، جوشی و بدون درز را دربر می‌گیرد؛ API 5L برای لوله خط انتقال است؛ و ASME B36.10M مرجع ابعادی لوله‌های فولادی جوشی و بدون درز محسوب می‌شود. هیچ‌کدام به‌تنهایی جای مشخصات فنی (Specification) پروژه را نمی‌گیرند.

چهار نوع پرسش که به چهار نوع سند پاسخ می‌دهند

بیشتر سردرگمی در این حوزه از یک جای مشخص می‌آید: همه‌ی این کدها «استاندارد» نامیده می‌شوند، ولی به چهار پرسش کاملاً متفاوت پاسخ می‌دهند. تا وقتی این تفکیک روشن نشود، هر گفت‌وگویی درباره‌ی «کدام استاندارد بهتر است» بی‌معناست.

نتیجه‌ی عملی: یک سفارش کامل معمولاً به هر چهار لایه ارجاع می‌دهد. جمله‌ی «لوله A106 رده ۴۰ می‌خواهم» دو لایه را پوشش داده و دو لایه را جا انداخته است.

ASTM A106/A106M چه می‌گوید؟

صفحه رسمی ASTM این استاندارد را برای لوله فولاد کربنی بدون درز در سرویس دمای بالا معرفی می‌کند. از این تعریف نباید نتیجه گرفت که هر لوله‌ای با نام بازار «مانیسمان» خودبه‌خود برای هر سرویس دمای بالا مناسب است. گرید، ابعاد، ویرایش (Edition) استاندارد، الزامات سفارش و طراحی پروژه باید هم‌خوان باشند.

وقتی در سفارش ASTM A106 می‌بینید، این پرسش‌ها را اضافه کنید:

• گرید مورد نیاز چیست؟
• قطر، ضخامت یا رده چیست؟
• آیا سرویس و دمای طراحی با انتخاب متریال توسط مهندس پروژه بررسی شده است؟
• چه آزمون‌ها و چه نوع گواهی مواد لازم است؟

نکته‌ای که در بازار زیاد اشتباه گفته می‌شود: عبارت «برای سرویس دمای بالا» در عنوان این استاندارد، یک عدد دمای مجاز عمومی نیست. حداکثر دمای قابل‌قبول برای یک خط مشخص، از کد طراحی و جدول تنش مجاز همان متریال در همان دما بیرون می‌آید، نه از نام استاندارد. کسی که می‌گوید «A106 تا فلان درجه را تحمل می‌کند» در حال بیان یک عدد بدون زمینه است.
برای اطلاعت بیشتر در مورد این استاندارد می‌توانید به صفحه مرجع استاندارد ASTM A106 لوله مانیسمان مراجعه کنید.

ASTM A53/A53M چه تفاوتی دارد؟

دامنه ASTM A53/A53M شامل انواع لوله فولادی سیاه و گالوانیزه و نیز ساخت جوشی و بدون درز است. بنابراین A53 و «بدون درز» مترادف نیستند؛ نوع ساخت باید در مشخصات فنی مشخص باشد. همین نکته در مقایسه پیشنهادهای بازار مهم است: دو فروشنده ممکن است هر دو نام A53 را بیاورند، اما نوع ساخت یا گرید و ابعاد پیشنهادشان متفاوت باشد.

این تفاوت دامنه، پرتکرارترین منشأ مغایرت در تحویل است. اگر پروژه لوله‌ی بدون درز می‌خواهد و سفارش فقط «A53» نوشته شده، فروشنده می‌تواند کاملاً در چارچوب همان استاندارد، محصول جوشی تحویل دهد و از نظر قراردادی هم حق داشته باشد. راه‌حل یک سطر است: نوع ساخت را جدا از نام استاندارد بنویسید. تفصیل این مقایسه در تفاوت ASTM A106 و ASTM A53 آمده است.

API 5L برای چه نوع مسئله‌ای است؟

API Specification 5L مربوط به لوله خط انتقال است. کاربرد واقعی، سطح محصول، گرید، شرایط سرویس و الزامات پروژه باید جداگانه بررسی شوند. استفاده از عبارت «API» برای هر لوله‌ای که قرار است سیال حمل کند، یک میان‌بُر نادرست است؛ مشخصات خط، کد پروژه و الزام کارفرما باید تعیین‌کننده باشند.

در بازار ایران، پرمصرف‌ترین محصول عملاً در نقطه‌ی تلاقی این دو نام قرار می‌گیرد: لوله‌ای که با نام «API 5L Gr.B» یا «A106 Gr.B» خواسته می‌شود و فروشنده هر دو را یکی معرفی می‌کند. این هم‌ارزی در گفت‌وگوی بازار تا حد زیادی کاربردی است، ولی در سطح مشخصات فنی و کد طراحی خودکار نیست. تفکیک کامل این موضوع در تفاوت API 5L و ASTM A106 آمده است.

برای شناخت تمرکز لوله خط انتقال و آماده‌سازی درخواست خرید، راهنمای لوله API 5L را ببینید.

ASME B36.10M چه نقشی دارد؟

ASME B36.10M درباره ابعاد لوله فولادی جوشی و بدون درز است. این استاندارد برای رجوع به قطر خارجی، ضخامت‌ها و وزن‌های اسمی بسیار مهم است، اما گرید متریال یا فشار مجاز خط را به‌تنهایی تعیین نمی‌کند. برای کنترل وزن و ابعاد، جدول لوله مانیسمان مفید است؛ تأیید نهایی باید با مرجع مجاز پروژه انجام شود.

یک نکته‌ی عملی که گاهی دیر فهمیده می‌شود: این استاندارد ابعادی است، پس هم به لوله‌ی بدون درز و هم به جوشی مربوط می‌شود. بنابراین دیدن B36.10M روی یک پیش‌فاکتور، هیچ چیزی درباره‌ی روش ساخت محصول نمی‌گوید. برای رده و رابطه‌اش با ضخامت، راهنمای رده لوله مانیسمان را ببینید.

چرا ویرایش استاندارد مهم است؟

استانداردها ثابت نمی‌مانند. مراجع صادرکننده هر چند سال ویرایش (Edition) تازه‌ای منتشر می‌کنند و در آن ممکن است الزامات آزمون، محدوده‌ی گریدها، تلرانس‌ها یا شیوه‌ی نشانه‌گذاری به‌روزرسانی شود.

پیامد این موضوع برای خرید سه چیز است:

1. پروژه معمولاً یک ویرایش مشخص را می‌پذیرد، نه «آخرین ویرایش» و نه «هر ویرایشی». اگر مشخصات فنی ویرایش را نام برده، همان مبناست.
2. MTC محموله به یک ویرایش مشخص ارجاع می‌دهد. اگر آن ویرایش با ویرایش مورد قبول پروژه یکی نیست، این یک مغایرت است که باید پیش از مصرف روشن شود — نه لزوماً یک ایراد، ولی حتماً یک تصمیم که مسئول فنی باید بگیرد
3. متن کامل استانداردها دارای مجوز است. ما نسخه‌ی کامل را در اختیار نداریم و در این راهنما هم هیچ جدول یا عدد داخلی استانداردها بازنشر نشده است. برای اعداد الزام‌آور، به نسخه‌ی دارای مجوزِ همان ویرایش رجوع کنید.

استاندارد ملی ایران کجای این تصویر است؟

چهار کدی که تا اینجا بررسی شد، همگی مراجع بین‌المللی‌اند. اما خریدار ایرانی در عمل با یک لایه‌ی دیگر هم روبه‌رو می‌شود: استاندارد ملی ایران و نشان سازمان ملی استاندارد روی محصولات تولید داخل.

این لایه را نباید با لایه‌های قبلی خلط کرد، و سه نکته درباره‌اش تعیین‌کننده است:

۱. برای بعضی کاربردها، مرجع الزام‌آور همان استاندارد ملی است، نه کد خارجی. شاخص‌ترین نمونه، لوله‌ی گاز ساختمانی است که تابع مقررات ملی ساختمان و استاندارد ملی مربوطه است. در چنین پروژه‌ای، ارائه‌ی یک محصول با ارجاع به استاندارد خارجی، لزوماً الزام قانونی را پوشش نمی‌دهد. اگر پروژه‌ی شما گازرسانی است، انتخاب لوله برای خطوط گاز این تفکیک را باز می‌کند.

۲. وجود نشان استاندارد ملی، جای MTC را نمی‌گیرد. نشان روی محصول یا پروانه‌ی کاربرد آن، درباره‌ی انطباق تولیدکننده در یک دامنه صحبت می‌کند؛ اما آنچه محموله‌ی شما را به سفارش شما وصل می‌کند، همچنان مدرک همان محموله است. این دو سطح، دو پرسش متفاوت‌اند و یکی جایگزین دیگری نیست.

۳. برای تولید داخلی، معمولاً هر دو ارجاع کنار هم می‌آیند. بسیاری از سازندگان داخلی اعلام می‌کنند محصولشان بر پایه‌ی یک استاندارد بین‌المللی (مثلاً ASTM A106 یا API 5L) ساخته شده و هم‌زمان نشان ملی هم دارند. این ترکیب طبیعی است، ولی معنایش این نیست که هر دو ادعا در یک سطح اثبات‌شده‌اند — باز هم مدرک محموله مبناست، نه ادعای کلی روی کاتالوگ.

قاعده‌ی عملی برای استعلام: اگر پروژه تحت مقررات ملی است، هر دو مرجع را در سفارش بنویسید — استاندارد بین‌المللی مورد نظر برای مشخصات فنی، و الزام ملی برای پذیرش قانونی. جداکردن این دو در متن سفارش، بعداً از یک بحث پرهزینه در زمان تحویل جلوگیری می‌کند.

نقشه تصمیم سریع

چگونه استاندارد را در درخواست خرید بنویسیم؟

یک درخواست خوب باید قابل تطبیق باشد، نه فقط قابل حدس‌زدن. قالب زیر نقطه شروع مناسبی است:

لوله فولادی بدون درز/جوشی مطابق استاندارد مورد قبول پروژه، گرید مشخص، قطر NPS یا قطر خارجی، رده یا ضخامت، طول، نوع انتها، تعداد یا وزن، آزمون‌ها، MTC و محل تحویل.

اگر استاندارد یا گرید هنوز قطعی نیست، آن را در سفارش جعل نکنید. از طراح یا ناظر پروژه بخواهید مرجع قابل قبول را مشخص کند.

سه فیلدی که بیش از همه فراموش می‌شوند و بیشترین اختلاف را می‌سازند:

• ویرایش استاندارد — بدون آن، مبنای پذیرش مبهم است.
• نوع ساخت — به‌ویژه وقتی استاندارد هر دو را پوشش می‌دهد.
• سطح مدارک — اینکه دقیقاً چه نوع گواهی و با چه سطحی از ردیابی لازم است.

کنترل استاندارد هنگام تحویل

نام استاندارد روی پیش‌فاکتور یا بدنه لوله پایان کار نیست. هنگام تحویل، موارد زیر را با سفارش تطبیق دهید:

1. مارکینگ و مشخصات ظاهری
2. قطر، ضخامت و طول نمونه‌برداری‌شده
3. تعداد و وزن
4. MTC و ارتباط آن با heat/محموله (Lot) در حد اطلاعات قابل ردیابی
5. آزمون‌ها یا الزامات اضافی مندرج در سفارش
6. <strong>ویرایش استاندارد درج‌شده روی مدرک</strong>، در مقایسه با ویرایش مورد قبول پروژه

راهنمای گواهی MTC لوله این مسیر را با جزئیات بیشتری توضیح می‌دهد و کنترل لوله هنگام تحویل به مارکینگ و بازرسی ظاهری می‌پردازد.

اشتباه‌های رایج در خواندن استانداردها

1. معادل‌گرفتن نام استاندارد با روش ساخت. A53 هر دو نوع را پوشش می‌دهد.
2. B36.10M هم ابعادی است و درباره‌ی روش ساخت چیزی نمی‌گوید.
3. استنباط عدد دما یا فشار از نام استاندارد. این اعداد خروجی کد طراحی‌اند.
4. حذف ویرایش (Edition) از سفارش و از کنترل مدارک.
5. استفاده از «API» به‌عنوان صفت عمومی کیفیت برای هر لوله‌ای که سیال حمل می‌کند.
6. کپی‌کردن جدول ترکیب شیمیایی از سایت واسطه و استفاده از آن به‌عنوان مبنای پذیرش، بدون دسترسی به نسخه‌ی دارای مجوز.
7. فرض‌کردن اینکه «مطابق استاندارد» روی پیش‌فاکتور یک تعهد کامل است. آنچه قابل کنترل است، مدرک همان محموله است.
8. یکی‌گرفتن نشان استاندارد ملی با انطباق محموله. این دو، دو سطح متفاوت‌اند و در پروژه‌های تحت مقررات ملی هر دو لازم‌اند.
9. رها کردن انتخاب استاندارد به فروشنده. وقتی سفارش استاندارد را مشخص نکند،
10. فروشنده در چارچوب هر استانداردی که خودش انتخاب کند محق است — و اختلاف در زمان تحویل، دیگر یک بحث قراردادی می‌شود نه فنی.

برای استعلام تجاری پس از تکمیل مشخصات فنی، قیمت و خرید لوله مانیسمان را ببینید.

منابع

1. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
2. ASTM A53/A53M Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless، ASTM International
3. API Specification 5L، American Petroleum Institute
4. ASME B36.10M Welded and Seamless Wrought Steel Pipe، ASME

استانداردهای لوله مانیسمان (لوله بدون درز) مجموعه‌ای از مشخصات فنی هستند که جنس، ترکیب شیمیایی، خواص مکانیکی، ابعاد و آزمون‌های کنترل کیفیت این لوله‌ها را تعیین می‌کنند. مهم‌ترین آن‌ها عبارت‌اند از ASTM A106 و ASTM A53 (آمریکا)، API 5L (صنعت نفت و گاز)، ASME B36.10M (ابعاد و رده/Schedule) و DIN / EN (اروپا)؛ در ایران نیز استانداردهای ملی مانند ISIRI 3574 در کنار این مراجع بین‌المللی به کار می‌روند. در ادامه هر یک از این استانداردها، گریدها، جداول مقایسه و راهنمای انتخاب استاندارد مناسب پروژه شما بررسی می‌شود.

• استاندارد لوله مانیسمان ترکیب شیمیایی، خواص مکانیکی و ابعاد لوله را تعیین می‌کند.
• سفارش کامل لوله به دو دسته استاندارد محصول (مانند ASTM) و استاندارد ابعادی (مانند ASME B36.10M) به صورت هم‌زمان نیاز دارد.
• استانداردهای ASME با پیشوند SA دقیقاً معادل نسخه‌های ASTM با پیشوند A برای استفاده در کدهای مخازن تحت فشار هستند.

خلاصه مدیریتی:

• لوله مانیسمان معمولاً با یک استاندارد متریال (مثل ASTM A106) و یک استاندارد ابعادی (ASME B36.10M) به‌صورت هم‌زمان مشخص می‌شود.
• برای دما و فشار بالا: ASTM A106 — برای خطوط انتقال نفت و گاز: API 5L — برای کاربردهای عمومی و فشار پایین: ASTM A53.
• گرید API 5L با دو سامانه نام‌گذاری می‌شود: حرفی‌عددی قدیمی (X52) و عددی جدید بر مبنای مگاپاسکال (L360)؛ هر دو به یک محصول اشاره دارند.
• رده لوله (Schedule) ضخامت دیواره را مشخص می‌کند، نه قطر خارجی؛ افزایش رده یعنی افزایش ضخامت و مقاومت.
• هر سفارش لوله مانیسمان باید با گواهی آزمایش کارخانه (MTC) همراه باشد که مطابقت با استاندارد اعلامی را اثبات می‌کند.

استانداردهای لوله مانیسمان چیستند و چرا اهمیت دارند؟

استاندارد لوله مانیسمان، سند فنی مکتوبی است که توسط یک نهاد تخصصی تدوین می‌شود و مرزهای قابل‌قبول برای ترکیب شیمیایی فولاد، حداقل و حداکثر استحکام کششی و تسلیم، سختی، ابعاد (قطر خارجی، ضخامت دیواره، طول) و روش‌های آزمون یک لوله را تعیین می‌کند. بدون این استانداردها، هیچ خریدار یا مهندس طراحی نمی‌تواند از عملکرد یک لوله در برابر فشار داخلی، دمای سرویس یا خوردگی محیطی اطمینان حاصل کند.

نکته‌ای که اغلب نادیده گرفته می‌شود این است که یک سفارش کامل لوله مانیسمان، معمولاً به دو دسته استاندارد به‌طور هم‌زمان نیاز دارد نه یک استاندارد منفرد:

• استاندارد متریال (Material Specification): ترکیب شیمیایی، گرید و خواص مکانیکی را مشخص می‌کند؛ مانند ASTM A106 Grade B.
• استاندارد ابعادی (Dimensional Standard): قطر اسمی، رده (Schedule) و ضخامت دیواره را مشخص می‌کند؛ مانند ASME B36.10M.

نهادهای تدوین‌کننده استاندارد و تفاوت نقش آن‌ها

پیش از ورود به جزئیات هر استاندارد، شناخت نهادهای پشت آن‌ها به انتخاب درست کمک می‌کند. هر نهاد بر یک جنبه خاص از کیفیت و کاربرد لوله تمرکز دارد:

استانداردهای ASTM برای لوله مانیسمان

ASTM International بیش از صد استاندارد مرتبط با لوله و اتصالات فولادی دارد، اما در بازار لوله مانیسمان ایران، عملاً چند استاندارد مشخص کاربرد غالب دارند. نسخه فعلی و معتبر ASTM A106/A106M-19 است که آخرین بازنگری رسمی این استاندارد محسوب می‌شود.

ASTM A106 — لوله بدون درز کربنی برای دما و فشار بالا

ASTM A106 مشخصات فنی لوله‌های بدون درز کربن استیل را برای خدمات دما بالا تعریف می‌کند و در محدوده سایز NPS ⅛ تا NPS 48 (معادل DN 6 تا DN 1200) کاربرد دارد. ضخامت دیواره اسمی این لوله‌ها باید مطابق ASME B36.10M باشد. این استاندارد سه گرید دارد که تفاوت اصلی آن‌ها در درصد کربن و در نتیجه استحکام و انعطاف‌پذیری است:

لوله‌های ASTM A106 صرفاً به‌صورت بدون درز تولید می‌شوند و برای سرویس‌هایی مانند بویلر، خطوط بخار و نیروگاه‌ها تا دمای حدود ۴۰۰ تا ۴۵۰ درجه سانتی‌گراد مناسب هستند. تمام لوله‌های تولیدی باید تحت آزمون هیدرواستاتیک یا آزمون غیرمخرب معادل قرار گیرند.

ASTM A53 — لوله همه‌کاره برای مصارف عمومی

ASTM A53 برخلاف A106 محدود به لوله بدون درز نیست؛ هم لوله بدون درز (Type S) و هم لوله درزدار مقاومتی (Type E) را پوشش می‌دهد و برای انتقال آب، هوا، بخار و گازهای کم‌فشار به کار می‌رود. تفاوت‌های کلیدی این دو استاندارد که در انتخاب پروژه اهمیت دارد:

در عمل بسیاری از تولیدکنندگان معتبر، محصول خود را به‌صورت «گواهی دوگانه» (Dual Certified) عرضه می‌کنند؛ یعنی یک لوله هم‌زمان با هر دو استاندارد ASTM A106 Grade B و API 5L Grade B مطابقت دارد، زیرا الزامات شیمیایی و مکانیکی این دو استاندارد در گرید پایه بسیار نزدیک به هم است.

سایر استانداردهای ASTM پرکاربرد برای لوله مانیسمان

استاندارد API 5L و استانداردهای مرتبط با نفت و گاز

API 5L، تدوین‌شده توسط American Petroleum Institute، مرجع اصلی جهانی برای لوله‌های خط انتقال (Line Pipe) نفت خام، گاز طبیعی و آب همراه در صنایع بالادستی و میان‌دستی است. نسخه معتبر فعلی ویرایش چهل‌وششم (46th Edition)، منتشرشده در آوریل ۲۰۱۸ و لازم‌الاجرا از نوامبر ۲۰۱۸ است. این استاندارد هم لوله بدون درز و هم لوله درزدار (ERW و SAW) را پوشش می‌دهد و از نظر فنی با استاندارد بین‌المللی ISO 3183 هم‌راستا است.

سطح مشخصات محصول: PSL1 در برابر PSL2

ستون فقرات API 5L مفهوم «سطح مشخصات محصول» یا Product Specification Level (PSL) است. این سطح‌بندی تعیین می‌کند چه میزان کنترل کیفیت اضافی روی محصول اعمال می‌شود:

در پروژه‌های نفت و گاز ایران، به‌ویژه خطوط انتقال گاز سراسری و پروژه‌های پتروشیمی، الزام به PSL2 قاعده رایج است؛ چراکه ریسک خوردگی ناشی از H2S و CO2 (سرویس ترش) نیازمند کنترل کیفیت سخت‌گیرانه‌تری است.

گریدهای API 5L: دو سامانه نام‌گذاری برای یک مفهوم

یکی از نکاتی که در خرید لوله مانیسمان اغلب موجب سردرگمی می‌شود، وجود دو سامانه موازی برای نام‌گذاری گرید API 5L است: سامانه قدیمی حرفی-عددی (مانند X52) و سامانه جدید بر پایه حداقل تنش تسلیم به مگاپاسکال (مانند L360). این دو صرفاً دو نام برای یک محصول واحدند:

هرچه عدد گرید بالاتر باشد، استحکام لوله بیشتر و در نتیجه امکان کاهش ضخامت دیواره برای همان فشار طراحی فراهم می‌شود؛ این موضوع مستقیماً روی وزن نهایی و قیمت پروژه‌های خط لوله بزرگ اثر می‌گذارد.

API 5CT و API 5LC

در کنار API 5L، استاندارد API 5CT مشخصات لوله‌های جداری (Casing) و لوله‌های مغزی (Tubing) را برای عملیات حفاری و بهره‌برداری چاه‌های نفت و گاز تعریف می‌کند و برای محیط‌های پرفشار و پرخورندگی درون‌چاهی طراحی شده است. استاندارد API 5LC نیز به لوله‌های فولاد ضدزنگ برای همان محیط‌های خورنده اختصاص دارد. برای بررسی قیمت لوله‌های مطابق این استانداردها می‌توانید صفحه قیمت لوله API را ببینید.

استاندارد ASME B36.10M؛ مرجع ابعاد و رده لوله

در حالی که استانداردهای ASTM و API مسئول متریال هستند، ASME B36.10M مرجع اصلی برای قطر خارجی، ضخامت دیواره و وزن هر متر لوله‌های فولادی بدون درز و درزدار کربنی و آلیاژی است. تقریباً تمام لوله‌های مانیسمان مصرفی در صنایع فرآیندی ایران، از نظر ابعاد بر مبنای همین استاندارد تولید و سفارش داده می‌شوند.

مفاهیم کلیدی: NPS، DN و رده (Schedule)

• NPS (Nominal Pipe Size): سایز اسمی لوله بر مبنای اینچ که لزوماً برابر قطر واقعی خارجی نیست.
• DN (Diameter Nominal): معادل اروپایی و متریک NPS بر حسب میلی‌متر.
• Schedule (SCH): عددی که ضخامت دیواره لوله را در یک سایز مشخص تعیین می‌کند؛ هرچه عدد رده بزرگ‌تر باشد، دیواره ضخیم‌تر و مقاومت در برابر فشار داخلی بیشتر است.
• STD، XS، XXS: علائم قدیمی‌تر رده که به‌ترتیب معادل تقریبی رده ۴۰، رده ۸۰ و رده فوق‌سنگین هستند؛ در سایزهای بزرگ‌تر از ۱۰ اینچ این معادل‌سازی دقیق نیست.

رابطه تقریبی بین رده لوله، فشار طراحی سیستم (P) و تنش مجاز متریال لوله (S) به این صورت است؛ این رابطه صرفاً برای درک مفهومی رده به کار می‌رود و مبنای طراحی مهندسی دقیق نیست:

Schedule Number ≈ 1000 × (P ÷ S)

در ادامه، نمونه‌ای از جدول رده‌بندی رایج لوله مانیسمان آورده شده است تا رابطه بین سایز، رده و کاربرد ملموس‌تر شود:

برای مشاهده جدول کامل وزن و ضخامت به تفکیک سایز و رده، صفحه جدول وزن لوله مانیسمان آهن‌تودی مرجع دقیق‌تری است.

شماتیک مقطع لوله مانیسمان

تصویر زیر پارامترهای اصلی مقطع یک لوله مانیسمان — قطر خارجی (OD)، قطر داخلی (ID) و ضخامت دیواره (t) — را که مبنای محاسبه رده (Schedule) هستند نشان می‌دهد:

OD ID t OD = قطر خارجی | ID = قطر داخلی | t = ضخامت دیواره

استانداردهای اروپایی DIN و EN

استانداردهای آلمانی DIN سابقه طولانی در صنایع فولاد ایران دارند و بخشی از تجهیزات و خطوط تولید کارخانه‌های داخلی بر مبنای همین استانداردها طراحی شده‌اند. در سطح اتحادیه اروپا، استانداردهای EN به‌تدریج جایگزین نسخه‌های ملی DIN شده‌اند، هرچند شماره‌گذاری قدیمی DIN همچنان در بازار رایج است.

در انتخاب بین استانداردهای آمریکایی (ASTM/API) و اروپایی (DIN/EN)، معمولاً عامل تعیین‌کننده، مبدأ طراحی پروژه و استاندارد مرجعی است که در نقشه‌های مهندسی (Piping Class) درج شده است؛ از نظر فنی، گریدهای معادل هر دو خانواده استاندارد در بیشتر موارد کیفیت قابل‌مقایسه‌ای ارائه می‌دهند.

استاندارد ملی ایران (ISIRI) و الزامات صنعت نفت

در کنار استانداردهای بین‌المللی، سازمان ملی استاندارد ایران (ISIRI) استانداردهای ملی مشخصی برای لوله فولادی بدون درز تدوین کرده که کارخانه‌های داخلی مانند گروه ملی فولاد اهواز و شرکت دقیق کاوه ایرانیان بخشی از تولید خود را بر مبنای آن‌ها عرضه می‌کنند:

در پروژه‌های صنعت نفت، گاز و پتروشیمی ایران، علاوه بر استانداردهای فوق، الزامات IPS (Iranian Petroleum Standards) که توسط وزارت نفت تدوین شده نیز بر مشخصات فنی لوله مانیسمان حاکم است و معمولاً بر مبنای ترکیبی از ASTM، API و شرایط بومی طراحی شده‌اند. توصیه فنی این است که پیش از خرید لوله برای یک پروژه دولتی یا صنعت نفت، مشخصات فنی (Data Sheet) پروژه به‌دقت بررسی شود تا انطباق کامل با IPS مربوطه تضمین شود.

جدول جامع مقایسه استانداردهای لوله مانیسمان

جدول زیر به‌عنوان مرجع سریع، تمام استانداردهای معرفی‌شده در این مقاله را از نظر منشأ، کاربرد اصلی و محدوده دمایی کنار هم قرار می‌دهد:

آزمون‌ها و بازرسی کیفیت لوله مانیسمان

مطابقت با یک استاندارد صرفاً با درج نام آن روی فاکتور خرید اثبات نمی‌شود؛ بلکه باید از طریق مجموعه‌ای از آزمون‌های مشخص‌شده در همان استاندارد تأیید شود. مهم‌ترین این آزمون‌ها عبارت‌اند از:

• آزمون هیدرواستاتیک (Hydrostatic Test): لوله تحت فشار آب بالاتر از فشار کاری قرار می‌گیرد تا نشتی یا تغییر شکل ناخواسته بررسی شود؛ در ASTM A106 و A53 اجباری است.
• آزمون‌های غیرمخرب (NDT): شامل آزمون اولتراسونیک (تشخیص عیوب داخلی) و رادیوگرافی (تصویربرداری از ساختار جوش و بدنه لوله).
• آزمون کشش (Tensile Test): اندازه‌گیری استحکام تسلیم و استحکام نهایی برای تطبیق با جدول گریدها.
• آزمون ضربه (Charpy Impact Test): بررسی چقرمگی لوله در دمای پایین؛ در API 5L PSL2 و ASTM A333 الزامی است.
• آنالیز شیمیایی: تأیید درصد دقیق کربن، منگنز، فسفر، گوگرد و سایر عناصر آلیاژی.
• بازرسی ابعادی: اندازه‌گیری قطر خارجی، ضخامت دیواره و طول در برابر تلورانس‌های مجاز استاندارد.

نتیجه تمام این آزمون‌ها در سندی به نام گواهی آزمایش کارخانه (Mill Test Certificate یا MTC) ثبت می‌شود که باید شماره ذوب (Heat Number) روی هر شاخه لوله را به آزمایش‌های مربوطه پیوند دهد. خرید لوله مانیسمان بدون دریافت MTC معتبر، عملاً به معنای عدم امکان اثبات تطابق واقعی محصول با استاندارد اعلامی است؛ صفحه کنترل کیفیت لوله‌های مانیسمان آهن‌تودی جزئیات بیشتری از این فرایند بازرسی را ارائه می‌دهد و در صفحه مشاهده قیمت روز لوله مانیسمان می‌توانید قیمت لوله‌ها را ببینید.

چگونه استاندارد مناسب پروژه خود را انتخاب کنیم؟

انتخاب استاندارد صحیح باید بر مبنای سه پرسش اصلی انجام شود: سیال درون لوله چیست، فشار و دمای طراحی چقدر است، و محیط بیرونی لوله چه سطحی از خورندگی دارد؟ سناریوهای زیر رایج‌ترین موارد را پوشش می‌دهد:

🔑 نکته کلیدی

استاندارد مناسب را نه‌تنها بر پایه کیفیت و ایمنی، بلکه با توجه به هزینه نهایی و در دسترس بودن محصول در بازار انتخاب کنید. اگر ضرورتی برای ترکیب چند استاندارد در یک سیستم پیش آمد، حتماً این ترکیب را با یک مهندس طراح مطابقت‌سنجی کنید تا با یکدیگر همخوانی داشته باشند. برای مقایسه دقیق‌تر قیمت لوله ایرانی و وارداتی در رده‌های مختلف، مقاله چرا قیمت لوله مانیسمان رده ۴۰ از رده ۲۰ بالاتر است؟ را نیز بخوانید.

اشتباهات رایج در انتخاب و خرید بر اساس استاندارد

• اکتفا به نام تجاری «لوله مانیسمان» بدون ذکر استاندارد دقیق: این عبارت به‌تنهایی گرید، رده و کاربرد را مشخص نمی‌کند.
• نادیده گرفتن استاندارد ابعادی در کنار استاندارد متریال: سفارش «ASTM A106 Grade B» بدون تعیین رده (SCH) طبق ASME B36.10M ناقص است.
• عدم درخواست گواهی آزمایش کارخانه (MTC): بدون MTC، امکان اثبات تطابق واقعی با استاندارد اعلام‌شده وجود ندارد.
• مقایسه نادرست بین لوله بدون درز و درزدار صرفاً بر اساس قیمت: این دو محصول برای کاربردهای متفاوتی طراحی شده‌اند و جایگزینی نادرست آن‌ها می‌تواند ریسک ایمنی ایجاد کند.
• ترکیب استانداردهای ناسازگار در یک سیستم واحد: برای سیستم‌های فشار بالا، تمام لوله‌ها و اتصالات باید مطابق یک استاندارد یکسان انتخاب شوند.

برای آشنایی بیشتر با تفاوت بنیادین لوله مانیسمان و لوله درزدار پیش از ورود به انتخاب استاندارد، مطالعه مقاله لوله مانیسمان چیست؟ و راهنمای نهایی خرید لوله مانیسمان نیز مفید است.

سوالات متداول
