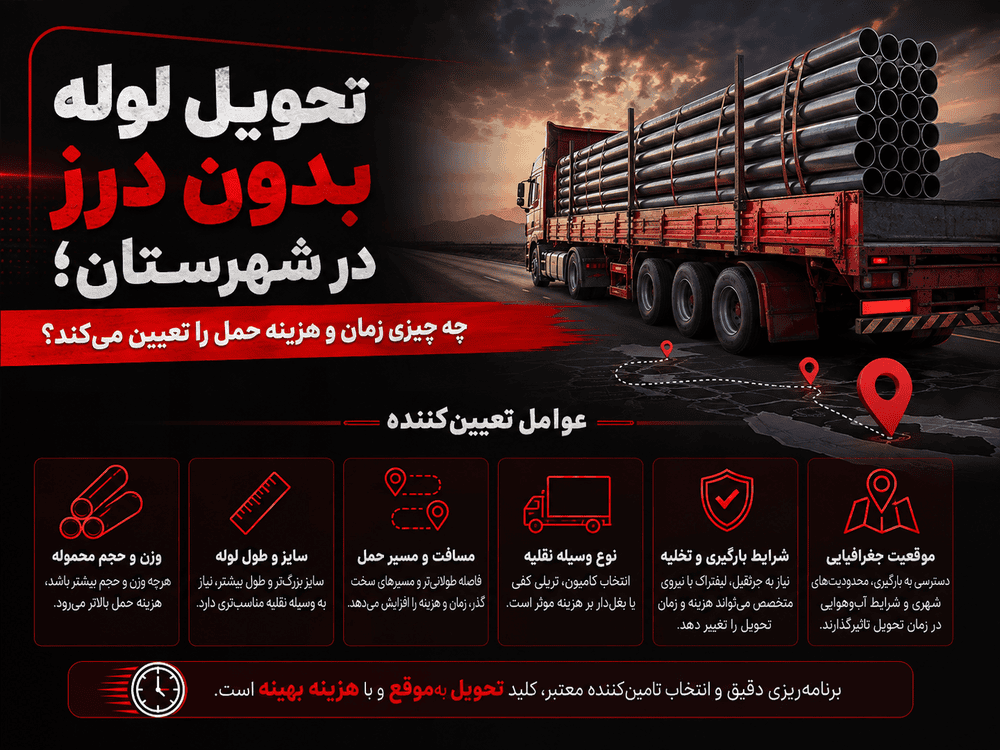

کرایه حمل لوله بیشتر تابع فضایی است که اشغال می‌کند تا وزنی که دارد. یک بار لوله بسته به سایز بین حدود ۹ تا ۳۵ درصد چگالی فولاد توپر را دارد؛ یعنی در سایزهای بزرگ خودرو خیلی پیش از رسیدن به سقف وزنی‌اش پر می‌شود. سه عامل دیگر هم هزینه و زمان را تعیین می‌کنند: طول شاخه که نوع خودرو را مشخص می‌کند، تجهیز تخلیه در مقصد، و نقطه‌ای که ریسک مسیر از فروشنده به خریدار منتقل می‌شود.

• چگالی مؤثر یک بار لوله رده ۴۰ از حدود ۲۷۸۵ کیلوگرم بر متر مکعب در سایز نیم‌اینچ به حدود ۶۸۷ در سایز ۲۴ اینچ کاهش می‌یابد؛ یعنی از حدود ۳۵ درصد چگالی فولاد توپر به کمتر از ۹ درصد. The American Society of Mechanical Engineers
• در سایزهای کوچک خودرو با وزن پر می‌شود و در سایزهای بزرگ با حجم؛ به همین دلیل کرایه هر تن لوله قطر بالا در یک مسیر یکسان طبیعتاً بیشتر است. Flange Bolt Chart
• نقطه انتقال ریسک و مسئولیت هزینه باید پیش از بارگیری مشخص باشد؛ هماهنگ‌کردن حمل توسط فروشنده به‌خودی‌خود به معنای پذیرش مسئولیت مسیر نیست. International Chamber of Commerce
• شاخه ۱۲ متری به خودرویی با بستر بلند نیاز دارد که کمیاب‌تر و گران‌تر است و در برخی مسیرهای شهری محدودیت تردد دارد، در حالی که شاخه ۶ متری روی خودروهای متعارف حمل می‌شود.

در خرید غیرحضوری لوله، بیشترین بحث بعد از قیمت سر حمل در می‌گیرد: کرایه چقدر است، بار کِی می‌رسد، تخلیه با کیست، و اگر چیزی در راه آسیب ببیند تکلیف چیست. بیشتر این بحث‌ها قابل پیشگیری‌اند، چون پاسخشان از چند قاعده ساده در می‌آید — نه از چانه‌زنی. مهم‌ترین قاعده هم این است که لوله برخلاف تصور رایج، کالای سنگین نیست؛ کالای حجیم است.

پاسخ کوتاه

کرایه حمل لوله بیشتر تابع فضایی است که اشغال می‌کند تا وزنی که دارد. یک بار لوله، بسته به سایز، بین حدود ۹ تا ۳۵ درصد چگالی فولاد توپر را دارد؛ یعنی در سایزهای بزرگ، خودرو خیلی پیش از رسیدن به سقف وزنی‌اش پر می‌شود. سه چیز دیگر هم هزینه و زمان را تعیین می‌کنند: طول شاخه که نوع خودرو را مشخص می‌کند، تجهیز تخلیه در مقصد، و اینکه ریسک آسیب در مسیر بر عهده کیست که باید پیش از بارگیری روشن باشد، نه بعد از آن.

کرایه با حجم حساب می‌شود، نه فقط با وزن

یک شاخه لوله در بار، فضایی به اندازه مربعی به ضلع قطر خارجی‌اش اشغال می‌کند و بیشتر آن فضا هوا است. اگر جرم هر متر لوله را بر همان فضا تقسیم کنید، به «چگالی مؤثر بار» می‌رسید:

روند روشن است: هرچه قطر بزرگ‌تر، بار سبک‌تر و پف‌کرده‌تر. لوله نیم‌اینچ بیش از یک‌سوم چگالی فولاد توپر را دارد، ولی لوله ۲۴ اینچ کمتر از یک‌دهم.

پیامد عملی‌اش این است: در سایزهای کوچک، خودرو با وزن پر می‌شود و در سایزهای بزرگ با حجم. برای همین کرایه هر تن لوله ۲۴ اینچ به‌طور طبیعی چند برابر کرایه هر تن لوله ۲ اینچ در همان مسیر است، بدون اینکه کسی قیمت را بالا برده باشد. اگر این را ندانید، پیشنهاد باربری برای سایز بزرگ گران به نظر می‌رسد در حالی که منطقی است.

نکته دوم که از همین جدول در می‌آید: ترکیب سایزها در یک بار، فضا را بهتر پر می‌کند. لوله‌های کوچک می‌توانند داخل یا کنار لوله‌های بزرگ جا بگیرند و همین می‌تواند یک خودروی اضافه را حذف کند. اگر سفارشتان چند سایز دارد، این را در استعلام حمل مطرح کنید.

طول شاخه، خودرو را تعیین می‌کند

طول شاخه یکی از تعیین‌کننده‌ترین عوامل هزینه است و معمولاً در استعلام گم می‌شود.

شاخه ۶ متری روی خودروهای متعارف حمل بار جا می‌شود. شاخه ۱۲ متری این‌طور نیست و به خودرویی با بستر بلند نیاز دارد که هم کمیاب‌تر است و هم گران‌تر، و در برخی مسیرها و ساعت‌های شهری محدودیت تردد دارد.

پس اگر انتخاب میان ۶ و ۱۲ متر باز است، تصمیم فقط به پرت برش مربوط نمی‌شود:

برای پروژه‌ای در شهرستان با دسترسی محدود، گاهی ۶ متری با وجود جوش بیشتر، در مجموع ارزان‌تر تمام می‌شود. تبدیل واحد فروش و تأثیر طول بر پرت در واحد فروش لوله؛ شاخه، بندیل و وزن توضیح داده شده است.

ریسک از کجا منتقل می‌شود

این پرسش در بازار داخلی تقریباً هیچ‌وقت پرسیده نمی‌شود و دقیقاً همان‌جاست که بیشترین اختلاف‌ها متولد می‌شوند: اگر بار در مسیر آسیب ببیند یا کم برسد، ضرر با کیست؟

در تجارت بین‌الملل برای همین یک مجموعه قواعد استاندارد وجود دارد که نقطه انتقال ریسک و مسئولیت هزینه را دقیق تعریف می‌کند. منطقش در خرید داخلی هم عیناً کاربرد دارد، حتی اگر نام قواعد را به کار نبرید. آنچه باید در سفارش روشن باشد سه چیز است:

1. محل تحویل کجاست؟ انبار فروشنده، درب کارخانه، یا محل پروژه شما.
2. از کدام نقطه ریسک با خریدار است؟ اگر تحویل «درب کارخانه» است، از لحظه بارگیری ریسک با شماست حتی اگر باربری را فروشنده معرفی کرده باشد.
3. بیمه بار با کیست و تا چه سقفی؟ بار بیمه‌نشده یعنی هر حادثه‌ای در مسیر مستقیم روی خریدار می‌نشیند.

اگر فروشنده حمل را هماهنگ می‌کند، این به‌خودی‌خود به معنای پذیرش مسئولیت نیست. «هماهنگ‌کردن» و «متعهدبودن» دو چیزند و تفاوتشان فقط وقتی معلوم می‌شود که مشکلی پیش بیاید. یک جمله در پیش‌فاکتور کافی است تا این ابهام حذف شود.

بارگیری و تخلیه؛ هزینه‌ای که در استعلام نیست

کرایه اعلام‌شده معمولاً فقط جابه‌جایی است. این اقلام جدا هستند و اگر از قبل روشن نشوند، در مقصد به بحث تبدیل می‌شوند:

• تجهیز تخلیه. لوله در سایزهای بزرگ یا بندیل‌های سنگین با دست تخلیه نمی‌شود. جرثقیل یا لیفتراک باید در مقصد آماده باشد. اینکه تأمینش با کیست، باید پیش از حرکت بار مشخص شود.
• زمان انتظار خودرو. اگر خودرو در مقصد معطل بماند، معمولاً هزینه انتظار به آن تعلق می‌گیرد. ساعت تحویل و آمادگی مقصد را هماهنگ کنید.
• دسترسی مقصد. کوچه باریک، شیب، نبود فضای مانور یا محدودیت تردد کامیون سنگین، می‌تواند یک تحویل را به دو مرحله و دو هزینه تبدیل کند.

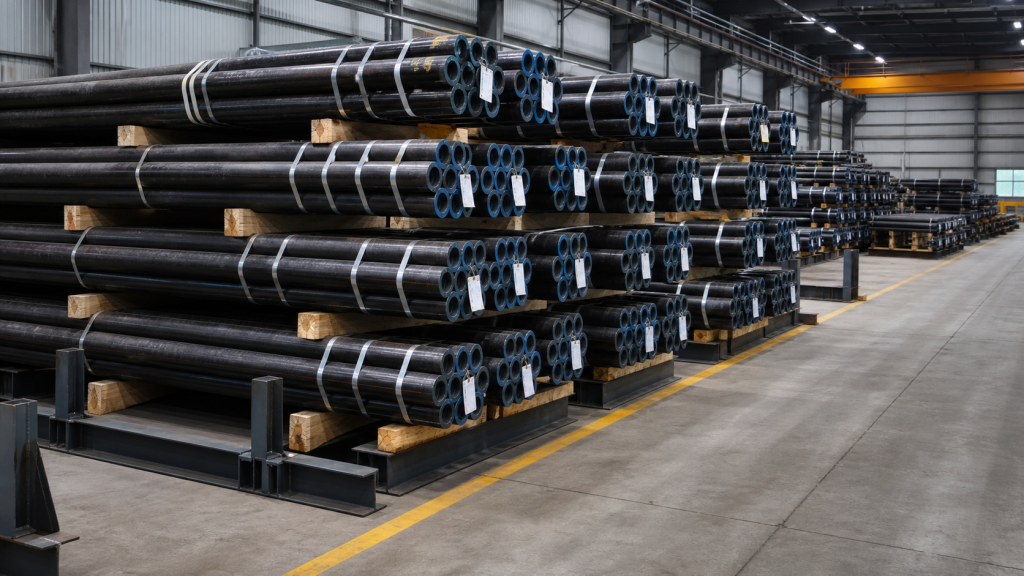

• مهاربندی و تسمه‌کشی. بار لوله باید مهار شود تا در مسیر جابه‌جا نشود. این هم بخشی از خدمت است و هم شرط ایمنی؛ اگر ناقص باشد، آسیب در مسیر تقریباً حتمی است.

زمان تحویل از چه چیزی ساخته می‌شود

«چند روزه می‌رسد؟» یک عدد نیست، جمع چند بازه است:

تأمین کالا. اگر سایز و ضخامت درخواستی موجود انبار باشد، این بازه صفر است. اگر نباشد، به زمان تأمین از کارخانه یا بازار وابسته است — و همین‌جاست که سایزها و رده‌های کم‌گردش، تحویل را طولانی می‌کنند. پیش از قطعی‌کردن طراحی، در دسترس‌بودن (Availability) را بپرسید، نه فقط قیمت را.

آماده‌سازی و بارگیری. برش به طول خاص، رزوه‌زنی، یا بسته‌بندی ویژه، همه زمان می‌برند و باید در برآورد بیایند.

حمل. تابع مسیر و نوع خودرو. برای مقاصدی که خودروی مناسب کم‌تردد است، انتظار برای یافتن خودرو می‌تواند از خود سفر طولانی‌تر شود.

تخلیه و تحویل. آمادگی مقصد بخشی از زمان تحویل است، نه چیزی جدا از آن.

وقتی فروشنده یک عدد کلی می‌دهد، بپرسید کدام بخش‌ها در آن حساب شده. تفاوت «سه روزه بارگیری می‌شود» با «سه روزه تحویل می‌گیرید» می‌تواند یک هفته باشد.

پیش از امضای بارنامه چه چیزی را کنترل کنید

امضای رسید تحویل، پایان مسیر است. پیش از آن این‌ها را ببینید:

هر مغایرتی که دیدید، پیش از تخلیه و به‌صورت کتبی ثبت کنید. رویه کامل و اینکه چه چیزی یک ادعا را قابل پیگیری می‌کند، در گارانتی، مرجوعی و تکلیف کالای نامنطبق آمده است.

در آهن‌تودی، هماهنگی حمل و کنترل بار پیش از خروج از انبار بخشی از رویه تحویل است.^۱ برای شرایط روز و سایزهای موجود، قیمت و خرید لوله مانیسمان مرجع است و چارچوب کامل استعلام در چک‌لیست خرید لوله مانیسمان.

اشتباه‌های رایج

1. مقایسه دو پیشنهاد بدون هم‌ردیف‌کردن حمل. قیمتی که «درب کارخانه» است با قیمتی که «تحویل در محل» است، دو عدد متفاوت‌اند؛ مقایسه‌شان بدون افزودن کرایه بی‌معناست.
2. تخمین کرایه فقط از روی تناژ. در سایزهای بزرگ، حجم تعیین‌کننده است نه وزن. برآوردی که فقط تن را می‌بیند، برای لوله قطر بالا اشتباه در می‌آید.
3. مشخص‌نکردن طول شاخه در استعلام حمل. ۱۲ متری خودروی متفاوتی می‌خواهد و این پس از هماهنگی، تغییرش گران است.
4. آماده‌نبودن مقصد برای تخلیه. نبود جرثقیل یا فضای مانور، هزینه انتظار می‌سازد و گاهی بار را برمی‌گرداند.
5. روشن‌نبودن مسئولیت آسیب مسیر. اگر پیش از بارگیری معلوم نباشد ریسک با کیست، بعد از حادثه توافقی در کار نخواهد بود.
6. امضای رسید پیش از شمارش. رسید امضاشده یعنی بار سالم و کامل تحویل شده؛ اصلاحش بعداً دشوار است.
7. حساب‌نکردن زمان تأمین در سایزهای کم‌گردش. رده یا سایزی که موجود انبار نیست، زمان تحویل را چند برابر می‌کند.

منابع

1. Incoterms 2020 — ICC rules for the use of domestic and international trade terms، International Chamber of Commerce
2. ASME B36.10M Welded and Seamless Wrought Steel Pipe، The American Society of Mechanical Engineers
3. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
4. ASME B36.10M Pipe Schedule Chart — Wall Thickness u0026amp; Weights، Flange Bolt Chart

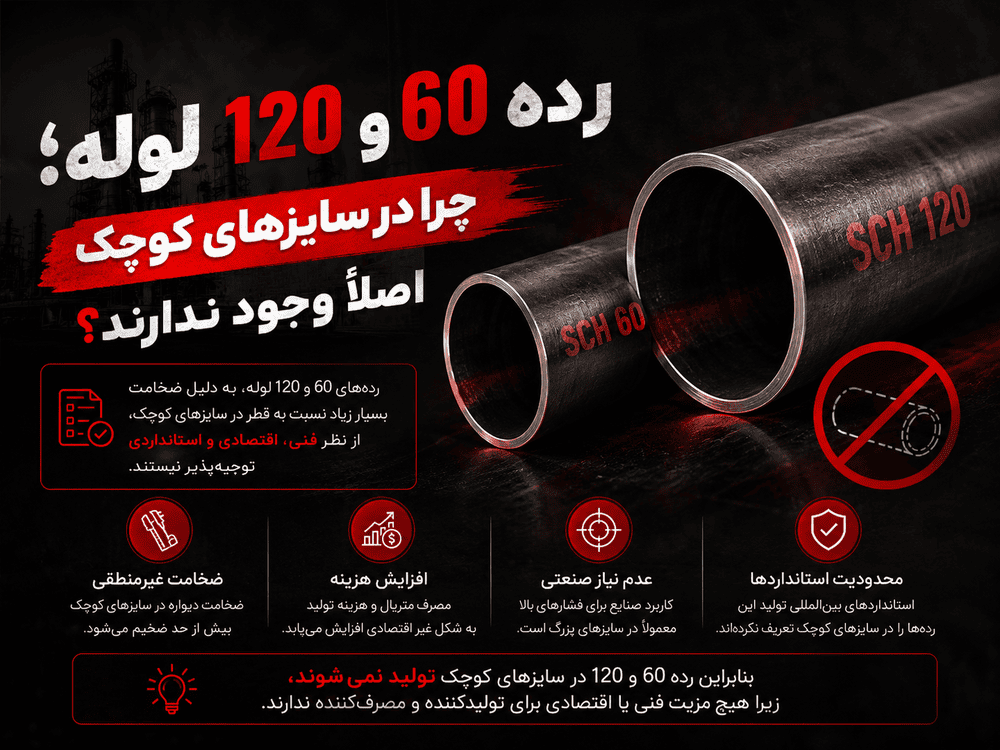

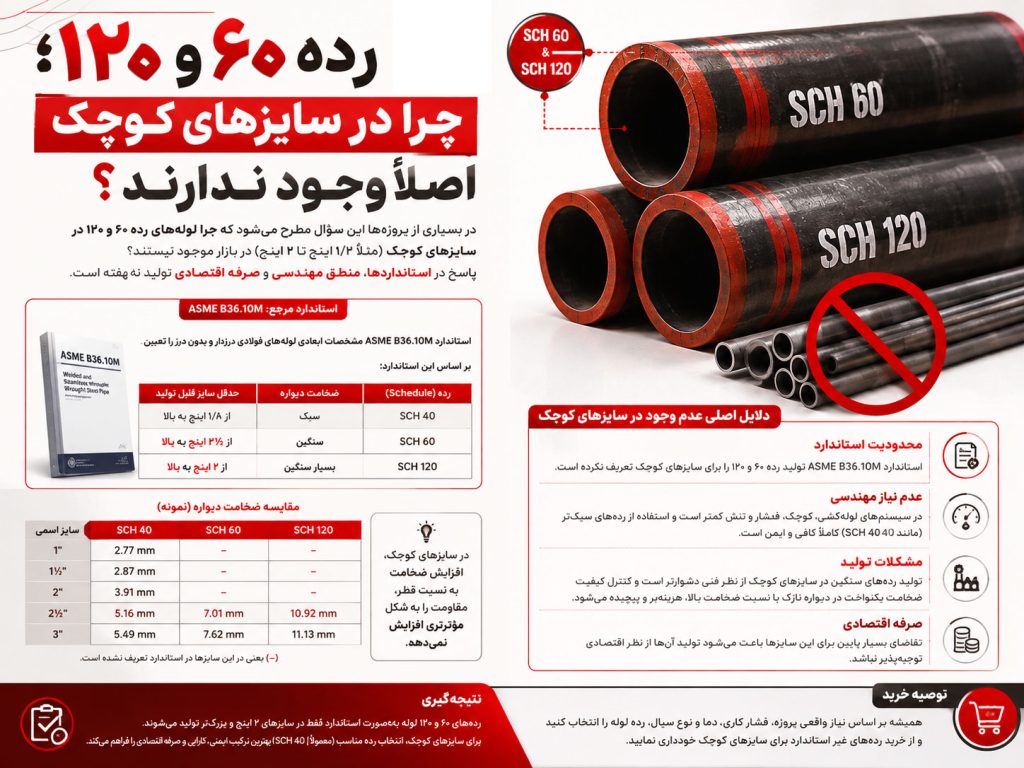

رده‌های ۶۰، ۱۰۰ و ۱۴۰ پله‌های میانی نردبان ضخامت‌اند و فقط در سایزهای بزرگ تعریف شده‌اند؛ در NPS 2 و NPS 2 1/2 اصلاً وجود ندارند و در NPS 8 و بالاتر هر سه در دسترس‌اند. رده ۱۲۰ زودتر از بقیه، از حدود NPS 4، ظاهر می‌شود. دلیلش مهندسی است: فاصله ضخامت میان رده ۴۰ و ۸۰ در سایزهای کوچک حدود ۳۵ درصد و کمتر از یک میلی‌متر است ولی در NPS 24 به ۷۷ درصد و بیش از ۱۳ میلی‌متر می‌رسد.

• رده ۶۰ در جدول ابعادی مرجع برای NPS 2 و NPS 2 1/2 تعریف نشده است؛ در این سایزها نردبان رده از ۴۰ به ۸۰ و سپس مستقیم به ۱۶۰ می‌رود. The American Society of Mechanical Engineers
• در NPS 8 و بالاتر هر هفت پله ۴۰، ۶۰، ۸۰، ۱۰۰، ۱۲۰، ۱۴۰ و ۱۶۰ تعریف شده‌اند؛ برای NPS 8 ضخامت‌ها به ترتیب 8.18، 10.31، 12.70، 15.09، 18.26، 20.62 و 23.01 میلی‌متر است. Flange Bolt Chart
• جهش ضخامت از رده ۴۰ به رده ۸۰ در NPS 1/2 حدود ۳۵ درصد و کمتر از یک میلی‌متر است، ولی در NPS 24 به ۷۷ درصد و بیش از ۱۳ میلی‌متر می‌رسد — و رده ۶۰ دقیقاً از NPS 8 وارد جدول می‌شود، جایی که این جهش از ۵۵ درصد و چهار و نیم میلی‌متر می‌گذرد. Flange Bolt Chart
• قطر خارجی برای هر سایز اسمی در همه رده‌ها ثابت است و افزایش رده فقط ضخامت دیواره را زیاد و قطر داخلی را کم می‌کند. The American Society of Mechanical Engineers

خریداری که «لوله ۲ اینچ رده ۶۰» می‌خواهد، دنبال محصولی است که ساخته نمی‌شود — نه به این دلیل که کارخانه‌ای تولیدش نکرده، بلکه چون در جدول ابعادی مرجع، برای این سایز چنین رده‌ای تعریف نشده است. نردبان رده (Schedule) در همه قطرها یک شکل ندارد: در سایزهای کوچک چهار پله دارد و از ۸ اینچ به بالا هفت پله. این مقاله نشان می‌دهد پله‌های میانی کجا هستند، چرا همان‌جا هستند، و چطور از سفارش‌دادن یک محصول ناموجود جلوگیری کنید.

پاسخ کوتاه

رده‌های ۶۰، ۱۰۰ و ۱۴۰ پله‌های میانیِ نردبان ضخامت‌اند و فقط در سایزهای بزرگ تعریف شده‌اند؛ در NPS 2 و NPS 2 1/2 اصلاً وجود ندارند و در NPS 8 و بالاتر هر سه در دسترس‌اند. رده ۱۲۰ زودتر از بقیه، از حدود NPS 4، ظاهر می‌شود. دلیلش مهندسی است نه تجاری: فاصله ضخامت میان رده ۴۰ و ۸۰ در سایزهای کوچک حدود ۳۵ درصد و کمتر از یک میلی‌متر است، ولی در NPS 24 به ۷۷ درصد و بیش از ۱۳ میلی‌متر می‌رسد و آن‌جاست که پله میانی معنا پیدا می‌کند.

نردبان رده در هر سایز یکسان نیست

رایج‌ترین تصور غلط درباره رده این است که مجموعه‌ای ثابت از اعداد (۱۰، ۲۰، ۴۰، ۶۰، ۸۰، ۱۰۰، ۱۲۰، ۱۴۰، ۱۶۰) برای هر لوله‌ای در دسترس است. واقعیت این است که هر رده فقط برای بازه‌ای از سایزها تعریف شده:

به شکل عملی‌تر، برای هر سایز این رده‌ها در دسترس‌اند:

سه چیز در این جدول ارزش توجه دارد. اول اینکه در سایزهای زیر ۴ اینچ، بعد از رده ۸۰ مستقیم به رده ۱۶۰ می‌رسید و هیچ پله‌ای میانشان نیست. دوم اینکه NPS 3 1/2 حتی رده ۱۶۰ هم ندارد. سوم اینکه رده‌های ۲۰ و ۳۰ هم رفتار یکنواختی ندارند: رده ۲۰ از ۸ اینچ شروع می‌شود ولی رده ۳۰ از کوچک‌ترین سایز هست، و در ۵ و ۶ اینچ هیچ‌کدام تعریف نشده‌اند.

چرا پله‌های میانی فقط در سایز بزرگ لازم می‌شوند

این توزیع تصادفی نیست. اگر فاصله ضخامت میان رده ۴۰ و رده ۸۰ را در سایزهای مختلف حساب کنید، الگو خودش را نشان می‌دهد:

الگو روشن است: تا NPS 4 جهش رده ۴۰ به ۸۰ حدود ۳۵ تا ۴۲ درصد و کمتر از سه میلی‌متر است. از NPS 6 به بعد هم نسبت و هم اختلاف مطلق شروع به رشد می‌کنند، و دقیقاً از NPS 8 جایی که جهش به ۵۵ درصد و بیش از چهار و نیم میلی‌متر می‌رسد رده ۶۰ وارد جدول می‌شود.

معنای مهندسی‌اش ساده است. در یک لوله نیم‌اینچ، رفتن از رده ۴۰ به ۸۰ حدود یک میلی‌متر ضخامت اضافه می‌کند؛ تعریف پله‌ای میانی با نیم میلی‌متر اختلاف نه ساخت‌پذیر است و نه به‌صرفه. اما در یک لوله ۲۴ اینچ، همان جهش سیزده و نیم میلی‌متر فولاد است روی یک خط چند صد متری، تفاوتی چند تنی در وزن و هزینه. آن‌جا داشتن گزینه‌ای میانی که دقیقاً به فشار طراحی بخورد، ارزش تعریف‌کردن دارد.

ضخامت رده‌های میانی در سایزهای بزرگ

برای سایزهایی که هر هفت پله را دارند، ضخامت‌ها به این ترتیب‌اند:

ارقام بر حسب میلی‌متر و تبدیل‌شده از مقادیر اینچی جدول ابعادی مرجع‌اند. توجه کنید که رده‌ها ضخامت را تعیین می‌کنند نه قطر خارجی؛ قطر خارجی برای یک سایز مشخص در همه رده‌ها ثابت می‌ماند و افزایش ضخامت از قطر داخلی کم می‌کند.

رده ۱۲۰؛ استثنایی که زودتر شروع می‌شود

رده ۱۲۰ رفتار متفاوتی از بقیه پله‌های میانی دارد: در حالی که ۶۰ و ۱۰۰ و ۱۴۰ از NPS 8 شروع می‌شوند، رده ۱۲۰ از حدود NPS 4 در جدول‌ها دیده می‌شود.

دلیلش هم به همان منطق فاصله برمی‌گردد، ولی این بار در بالای نردبان. در NPS 4، رده ۸۰ برابر 8.56 میلی‌متر و رده ۱۶۰ برابر 13.49 میلی‌متر است یعنی جهشی نزدیک ۵۸ درصد. رده ۱۲۰ با 11.13 میلی‌متر تقریباً وسط این فاصله می‌نشیند. در همان سایز، فاصله رده ۴۰ تا ۸۰ فقط ۴۲ درصد است و پله‌ای لازم ندارد.

پس اگر در سایز ۴ تا ۶ اینچ به ضخامتی میان رده ۸۰ و ۱۶۰ نیاز دارید، رده ۱۲۰ گزینه استانداردی است که وجود دارد و این نکته‌ای است که در بیشتر محتوای فارسی این حوزه اصلاً مطرح نمی‌شود، چون معمولاً فقط ۴۰ و ۸۰ توضیح داده می‌شوند.

جدول‌ها سر مرز اختلاف دارند

هنگام تهیه این مقاله، دو مرجع ابعادی معتبر را کنار هم گذاشتیم و در سایزهای بزرگ کاملاً بر هم منطبق بودند ولی دقیقاً سر مرز شروع رده ۶۰ اختلاف داشتند: یکی رده ۶۰ را برای NPS 4 تعریف‌نشده نشان می‌داد و دیگری برایش عددی می‌آورد.

این را پنهان نمی‌کنیم، چون خودش یک درس عملی است. جدول‌های ابعادی که در وب منتشر می‌شوند، از ویرایش‌های مختلف استاندارد گرفته شده‌اند و مجموعه رده‌های تعریف‌شده در طول زمان تغییر کرده است. برای سایزهای متوسط و بزرگ این اختلاف دیده نمی‌شود، ولی برای سایزهای کوچک و رده‌های میانی، مرزها همان‌جایی است که مراجع از هم جدا می‌شوند.

آنچه در عمل باید انجام دهید:

برای سایزهای NPS 2 و NPS 2 1/2 مطمئن باشید رده ۶۰ وجود ندارد؛ هر دو مرجع در این نقطه هم‌نظرند. برای NPS 8 و بالاتر مطمئن باشید هر هفت پله وجود دارد؛ اینجا هم اختلافی نیست. برای NPS 4 تا NPS 6، پیش از سفارش رده میانی، ویرایش استانداردی را که مشخصات فنی (Specification) پروژه نام برده مبنا بگیرید، نه یک جدول اینترنتی.

چگونه رده درست را انتخاب کنیم؟

رده یک کد ابعادی است و به‌تنهایی فشار مجاز را تعیین نمی‌کند. مسیر درست انتخاب سه قدم دارد:

۱. از سرویس شروع کنید، نه از رده. فشار و دمای طراحی، سیال، خوردگی مجاز و کد طراحی پروژه، ضخامت لازم را تعیین می‌کنند. خروجی این محاسبه یک عدد ضخامت است، نه یک شماره رده.

۲. ضخامت لازم را به نزدیک‌ترین رده موجودِ بالاتر گرد کنید. اینجاست که پله‌های میانی ارزش پیدا می‌کنند: اگر محاسبه ۱۱ میلی‌متر داد و در NPS 8 کار می‌کنید، رده ۶۰ با 10.31 میلی‌متر کافی نیست ولی رده ۸۰ با 12.70 میلی‌متر بیش از نیاز است و همین اختلاف روی وزن و قیمت اثر دارد. در سایزی که پله میانی ندارد، چاره‌ای جز رفتن به پله بعدی نیست.

۳. موجودی بازار را جدا از تعریف استاندارد بررسی کنید. تعریف‌شدن یک رده در استاندارد به معنای موجودبودنش در بازار ایران نیست. رده‌های ۶۰، ۱۰۰ و ۱۴۰ حتی در سایزهای بزرگ هم کالای عمومی انبار نیستند و معمولاً سفارشی‌اند. پیش از قطعی‌کردن طراحی، در دسترس‌بودن (Availability) و زمان تأمین را بپرسید.

چارچوب کامل انتخاب رده در راهنمای رده لوله مانیسمان آمده و مقایسه دو رده پرکاربرد در تفاوت رده ۴۰ و ۸۰. برای سایزها و شرایط روز، قیمت و خرید لوله مانیسمان مرجع است.

اشتباه‌های رایج

• سفارش رده‌ای که در آن سایز تعریف نشده. «لوله ۲ اینچ رده ۶۰» یا «لوله ۳ اینچ رده ۱۲۰» محصول ناموجودند. اگر فروشنده چنین چیزی را تأیید کرد، احتمالاً دارد ضخامت نزدیک را بدون اعلام جایگزین می‌کند.
• فرض‌کردن اینکه شماره بزرگ‌تر همیشه انتخاب امن‌تری است. ضخامت بیشتر یعنی وزن و هزینه بیشتر و در برخی کاربردها اتصال دشوارتر. رده باید از محاسبه بیاید نه از احتیاط.
• خلط رده با گرید. رده ضخامت است و گرید جنس. لوله رده ۱۶۰ از گرید ضعیف، لزوماً بهتر از رده ۸۰ از گرید مناسب نیست.
• استفاده از یک جدول اینترنتی بدون ویرایش مشخص. مرزهای رده‌های میانی همان‌جایی است که مراجع اختلاف پیدا می‌کنند.
• نپرسیدن موجودی پیش از قطعی‌کردن طراحی. رده‌ای که در استاندارد هست ولی در بازار نیست، پروژه را پشت تأمین نگه می‌دارد.
• فرض‌کردن اینکه رده روی قطر خارجی اثر دارد. قطر خارجی برای یک سایز ثابت است؛ رده فقط ضخامت و در نتیجه قطر داخلی را عوض می‌کند.

منابع

1. ASME B36.10M Welded and Seamless Wrought Steel Pipe، The American Society of Mechanical Engineers
2. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
3. API Specification 5L — Line Pipe، American Petroleum Institute
4. ASME B36.10M Pipe Schedule Chart — Wall Thickness u0026amp; Weights، Flange Bolt Chart
5. Standard Pipe Schedules and Sizes Chart Table Data، Engineers Edge

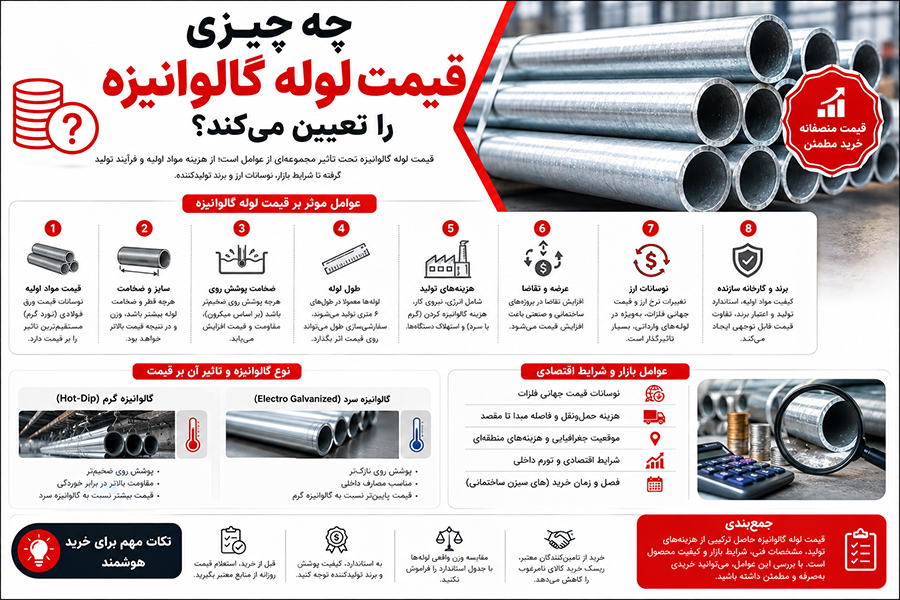

قیمت لوله گالوانیزه از دو بخش ساخته می‌شود: بهای لوله سیاه پایه که تابع وزن است، و هزینه گالوانیزه‌کردن که تابع سطح لوله است نه وزن آن. چون هر دو سطح داخلی و خارجی پوشش داده می‌شوند، مصرف روی با قطر رابطه مستقیم دارد ولی با ضخامت دیواره تقریباً بی‌ارتباط است؛ یعنی هرچه لوله نازک‌تر باشد سهم گالوانیزه از قیمت هر کیلوگرم بیشتر می‌شود.

• ASTM A53/A53M برای لوله گالوانیزه حداقل میانگین جرم پوشش 0.55 kg/m² را الزام می‌کند و این عدد از تقسیم کل روی داخل و بیرون بر کل سطح پوشش‌داده‌شده به دست می‌آید. ASTM International
• با چگالی روی برابر 7.134 g/cm³، هر یک میکرون پوشش روی یک متر مربع معادل ۷٫۱۳ گرم است؛ پس حداقل 0.55 kg/m² تقریباً ۷۷ میکرون می‌شود. Royal Society of Chemistry
• در یک قطر ثابت، مصرف روی هر متر لوله تقریباً مستقل از ضخامت دیواره است؛ سهم وزنی روی تقریباً برابر ۱۴ تقسیم بر ضخامت بر حسب میلی‌متر می‌شود و قطر در این رابطه اثر ندارد. Internet Archive
• قیمت مرجع جهانی روی در بورس فلزات لندن تعیین می‌شود؛ میانگین ماهانه ژانویه ۲۰۲۶ برابر 3,219.79 دلار بر تن و میانگین سال ۲۰۲۵ برابر 2,866.53 دلار بر تن گزارش شده است. U.S. Geological Survey
• جدول وزن EN 10255 صریحاً «جرم واحد طول لوله بدون پوشش» است؛ یعنی وزن پوشش روی در آن حساب نشده و باید جداگانه اضافه شود. نسخه PDF منتشرشده توسط Energy Steel

قیمت لوله گالوانیزه یک عدد یکپارچه نیست؛ حاصل جمع دو چیز است که هرکدام از یک بازار جدا می‌آیند: لوله فولادی پایه، و پوشش (Coating) رویی که روی آن نشسته است. این دو با هم بالا و پایین نمی‌روند و حتی واحد اندازه‌گیریشان یکی نیست، یکی با وزن حساب می‌شود و دیگری با سطح. همین تفاوت ساده توضیح می‌دهد که چرا دو لوله با وزن نزدیک به هم می‌توانند اختلاف قیمت محسوسی داشته باشند.

پاسخ کوتاه

قیمت لوله گالوانیزه از دو بخش ساخته می‌شود: بهای لوله سیاه پایه که تابع وزن است، و هزینه گالوانیزه‌کردن که تابع سطح لوله است نه وزن آن. چون هر دو سطح داخلی و خارجی پوشش داده می‌شوند، مصرف روی (Zinc) با قطر رابطه مستقیم دارد ولی با ضخامت دیواره تقریباً بی‌ارتباط است. نتیجه عملی: هرچه لوله نازک‌تر باشد، سهم گالوانیزه از قیمت هر کیلوگرم بیشتر می‌شود.

چرا لوله سبک‌تر، گالوانیزه گران‌تری دارد

اگر دو ستون آخر جدول بالا را دنبال کنید یک الگوی عجیب می‌بینید: هرچه سایز بزرگ‌تر می‌شود، سهم روی از وزن کمتر می‌شود. علتش این است که با افزایش قطر، وزن فولاد سریع‌تر از سطح رشد می‌کند.

اما نتیجه جالب‌تر وقتی به دست می‌آید که قطر را ثابت نگه دارید و ضخامت را عوض کنید:

ستون روی تقریباً ثابت مانده است. یک لوله 1/2″ سبک و یک لوله 1/2″ سنگین هر دو حدود ۶۵ گرم روی در هر متر می‌گیرند — چون قطرشان یکی است و سطحشان تقریباً برابر. اما وزن فولادشان ۵۲ درصد فرق دارد.

معنایش این است: هزینه گالوانیزه‌کردن روی لوله سبک، به ازای هر کیلوگرم، حدود ۶۰ درصد بیشتر از لوله سنگین است. اگر فروشنده برای هر دو رده یک «کارمزد گالوانیزه» یکسان بر حسب کیلوگرم اعلام کند، یا رده سبک را گران‌تر از واقع می‌فروشد یا رده سنگین را ارزان‌تر.

این رابطه را می‌شود در یک جمله خلاصه کرد: سهم وزنی روی تقریباً برابر است با ۱۴ تقسیم بر ضخامت دیواره بر حسب میلی‌متر. برای ضخامت 2 mm حدود ۷ درصد، و برای ضخامت 5 mm حدود ۲٫۸ درصد. قطر در این رابطه اصلاً ظاهر نمی‌شود.

سهم روی از قیمت چقدر است؟

روی در بورس فلزات لندن به دلار بر تن معامله می‌شود و همان قیمت مرجع جهانی است. سازمان زمین‌شناسی ایالات متحده میانگین ماهانه این قیمت را منتشر می‌کند؛ برای ژانویه ۲۰۲۶ رقم 3,219.79 دلار بر تن گزارش شده و میانگین سال ۲۰۲۵ برابر 2,866.53 دلار بر تن بوده است.^۲ گالوانیزه‌کردن فولاد هم بزرگ‌ترین مصرف روی تصفیه‌شده است، یعنی این دو بازار به هم گره خورده‌اند.

قیمت روز روی و فولاد مدام تغییر می‌کند، پس به‌جای یک عدد ثابت، نسبت را در نظر بگیرید. اگر هر کیلوگرم روی N برابر هر کیلوگرم فولاد پایه قیمت داشته باشد، سهم روی از هزینه مواد این‌طور در می‌آید:

دو نکته را از این جدول برداشت کنید. اول اینکه سهم روی از هزینه مواد بی‌اهمیت نیست؛ در لوله‌های نازک می‌تواند به یک‌چهارم هزینه مواد برسد. دوم اینکه این ستون‌ها فقط مواد را نشان می‌دهند، دستمزد آماده‌سازی سطح، انرژی حمام روی، و پرت فرایند هنوز به آن اضافه نشده است.

پس وقتی قیمت جهانی روی بالا می‌رود، انتظار داشته باشید فاصله لوله سیاه و گالوانیزه در سایزهای نازک بیشتر از سایزهای ضخیم باز شود. این یک قاعده قابل پیش‌بینی است، نه نوسان تصادفی بازار.

گالوانیزه گرم یا ورقی؛ یک اسم، دو محصول

بخشی از اختلاف قیمت‌هایی که در بازار می‌بینید اصلاً از کیفیت یا برند نمی‌آید؛ از این می‌آید که دو محصول متفاوت زیر یک نام فروخته می‌شوند.

در گالوانیزه گرم، لوله ساخته‌شده در حمام روی مذاب غوطه‌ور می‌شود. پوشش روی تمام سطح داخلی و خارجی می‌نشیند، از جمله روی درز جوش، و پیوند متالورژیکی با فولاد برقرار می‌کند. این همان چیزی است که ارقام ASTM A53 بالا توصیفش می‌کنند.

در گالوانیزه ورقی (Pre-galvanized) که در بازار «فابریک» هم گفته می‌شود ورق پیش از لوله‌شدن گالوانیزه شده است. سپس ورق فرم داده و جوش می‌شود. دو تفاوت ساختاری اینجا هست: پوشش ورق از پوشش غوطه‌وری نازک‌تر است، و درز جوش پوشش ندارد چون حرارت جوشکاری روی را در همان نوار می‌سوزاند.

هیچ‌کدام ذاتاً غلط نیستند؛ برای سازه‌های سبک و کاربردهای کم‌ریسک، محصول ورقی می‌تواند انتخاب اقتصادی درستی باشد. اما این دو را نباید هم‌قیمت انتظار داشت و مقایسه دو استعلام بدون روشن‌کردن این یک مورد بی‌معناست. تفاوت گالوانیزه گرم و گالوانیزه الکتریکی (Electro-galvanized) هم محور جداگانه‌ای است که در تفاوت گالوانیزه گرم و سرد در لوله بررسی شده است.

آنچه روی فاکتور می‌آید ولی در قیمت اعلامی نیست

قیمت کیلویی اعلام‌شده معمولاً پایان ماجرا نیست. این اقلام هزینه نهایی هر متر لوله نصب‌شده را جابه‌جا می‌کنند:

رزوه (Thread) و کوپلینگ (Coupling): لوله با سر ساده و لوله رزوه‌شده همراه بوشن، دو قیمت متفاوت دارند. اگر روش اتصال پروژه رزوه‌ای است و لوله را با سر ساده بخرید، هزینه رزوه‌زنی کارگاهی به آن اضافه می‌شود.
تلرانس وزنی. وزن واقعی محموله می‌تواند با جدول تفاوت داشته باشد. وقتی فروش کیلویی است، مبنای توزین — باسکول کارخانه یا وزن جدولی — باید پیش از سفارش روشن باشد.
طول شاخه و پرت برش. شاخه استاندارد ۶ متر است. اگر طول مورد نیاز پروژه مضرب ۶ نباشد، بخشی از هر شاخه پرت می‌شود و این پرت را با قیمت کامل خریده‌اید.
حمل و تخلیه. لوله کالای حجیم است؛ کرایه بیشتر تابع حجم و مسیر است تا وزن.
مالیات بر ارزش افزوده و شرایط پرداخت. قیمت نقدی و مدت‌دار یکی نیست و باید هم‌مبنا مقایسه شوند.

چطور دو استعلام را واقعاً مقایسه کنیم

اختلاف قیمت وقتی معنا پیدا می‌کند که هر دو پیشنهاد روی یک محصول باشند. پیش از مقایسه، این شش مورد را از هر دو فروشنده بخواهید:

در آهن‌تودی، کنترل تحویل لوله گالوانیزه شامل تطبیق سایز و ضخامت با سفارش، بررسی یکنواختی ظاهری پوشش و آسیب‌های حمل، و ثبت مغایرت پیش از تخلیه است.^۳ اگر پوشش در محل برش یا رزوه آسیب دیده باشد، همان‌جا باید ثبت شود؛ بعد از نصب، اثباتش عملاً ناممکن می‌شود.

برای دیدن سایزهای موجود و شرایط روز، قیمت و خرید لوله گالوانیزه به‌روزترین مرجع است. اگر هنوز در مرحله انتخاب محصول هستید، راهنمای لوله گالوانیزه پیش از قیمت باید خوانده شود.

اشتباه‌های پرهزینه رایج

بیشتر ضررهایی که خریدار لوله گالوانیزه متحمل می‌شود، از چانه‌زنی بد نمی‌آید؛ از مقایسه دو چیز نابرابر می‌آید. این پنج مورد رایج‌ترین‌هایشان‌اند:

مقایسه قیمت بدون تثبیت ضخامت. «لوله ۲ اینچ گالوانیزه» سه محصول متفاوت است. اگر ضخامت را با عدد نگیرید، ارزان‌ترین پیشنهاد تقریباً همیشه سبک‌ترین محصول است و شما تخفیف نگرفته‌اید، کالای کمتری خریده‌اید. فرض‌کردن اینکه گالوانیزه یعنی غوطه‌وری گرم محصول ورقی هم «گالوانیزه» فروخته می‌شود. اگر این تفکیک در استعلام نیاید، اختلاف قیمت را به حاشیه سود فروشنده نسبت می‌دهید در حالی که اختلاف فرایند است.
نادیده‌گرفتن نوع انتها: لوله سر ساده ارزان‌تر است و بعد باید در کارگاه رزوه شود. اگر هزینه و زمان رزوه‌زنی را به پیشنهاد اضافه نکنید، مقایسه‌تان از ابتدا غلط بوده است.
سفارش بر مبنای متراژ بدون توجه به شاخه ۶ متری: اگر نیاز پروژه ۴۰۰ متر باشد و طول‌های مصرفی مضرب ۶ نباشند، پرت برش می‌تواند چند درصد سفارش را ببلعد — و آن پرت را با قیمت کامل خریده‌اید.
پذیرش محموله بدون ثبت آسیب پوشش: خط‌افتادگی و آسیب حمل روی پوشش، بعد از تخلیه و نصب عملاً غیرقابل اثبات می‌شود. جای ثبت مغایرت، هنگام تحویل است نه بعد از آن.

نخ مشترک هر پنج مورد یکی است: قیمت را وقتی می‌شود مقایسه کرد که مشخصات قفل شده باشد. برعکسش قفل‌کردن قیمت و رهاکردن مشخصات — همان چیزی است که به تحویل نامنطبق ختم می‌شود.

منابع

1. ASTM A53/A53M-24 Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless، ASTM International
2. ASTM A53/A53M-10 — نسخه عمومی قابل مطالعه (بند ۱۷٫۲، جرم پوشش روی)، Internet Archive
3. BS EN 10255:2004 Non-alloy steel tubes suitable for welding and threading — Technical delivery conditions، British Standards Institution
4. BS EN 10255:2004 — متن استاندارد (جدول ۲ و پیوست B، بندهای ۸٫۴٫۴ تا ۸٫۴٫۶)، نسخه PDF منتشرشده توسط Energy Steel
5. Zinc Statistics and Information — Mineral Commodity Summaries و Mineral Industry Surveys، U.S. Geological Survey
6. Zinc — Element information, properties and uses، Royal Society of Chemistry

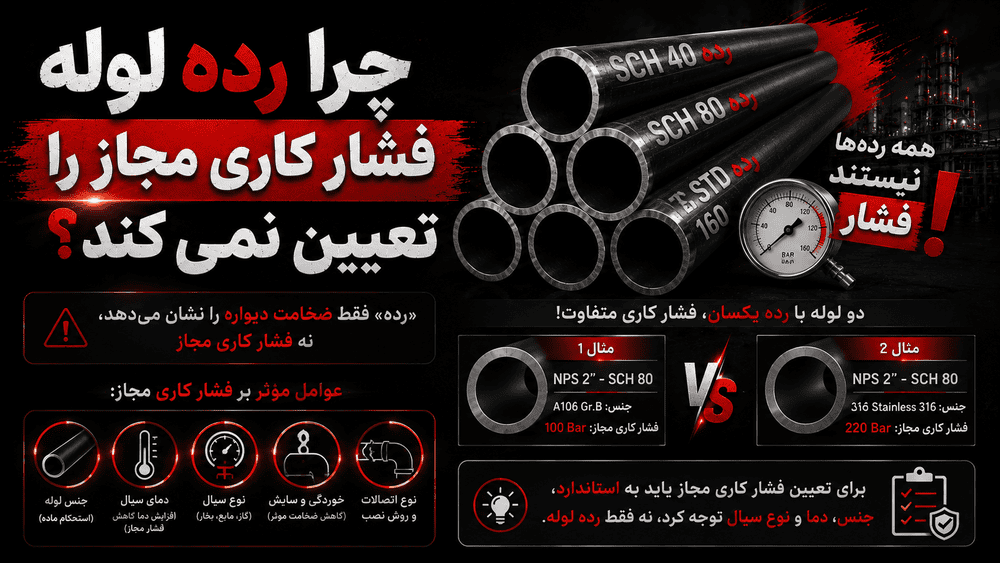

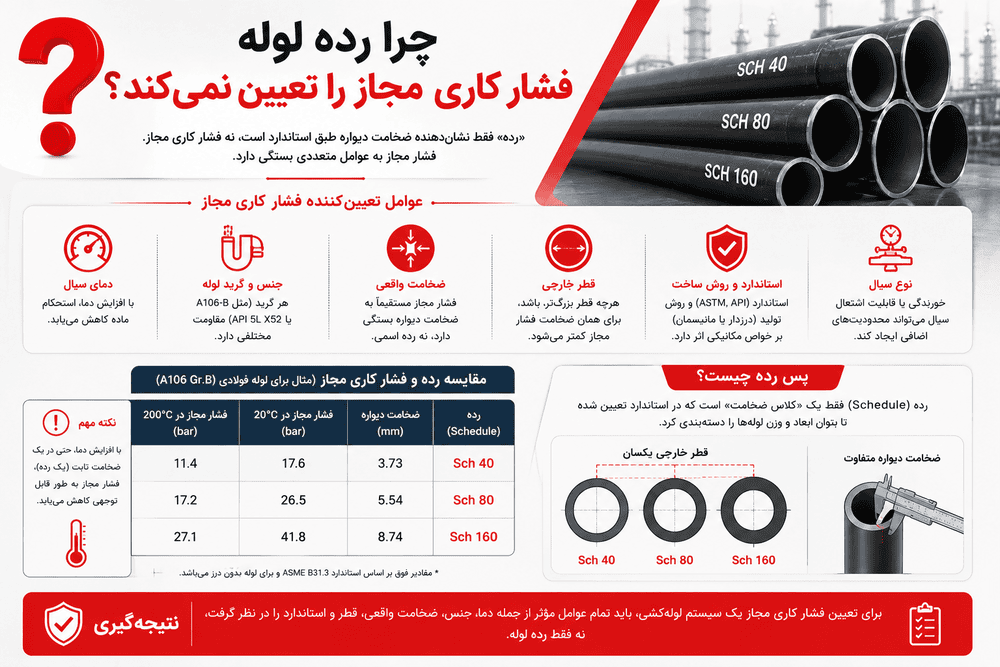

رده فقط ضخامت دیواره را در کنار اندازه اسمی بیان می‌کند. فشار کاری مجاز از قطر و ضخامت، گرید و تنش مجاز در دمای طراحی، کد حاکم، اتصال، خوردگی و شرایط سرویس به‌دست می‌آید؛ بنابراین یک عدد ثابت برای Sch 40 یا Sch 80 بدون این داده‌ها پاسخ فنی نیست.

• ASME B36.10M مرجع ابعادی لوله فولادی جوشی و بدون درز است. ASME
• ASME B31.3 کد Process لوله‌کشی (Piping) است و پروژه باید ویرایش و دامنه قابل‌اعمال آن را تعیین کند. ASME
• ASTM A106/A106M مشخصات لوله فولاد کربنی بدون درز برای سرویس دمای بالا است و جای کد طراحی خط را نمی‌گیرد. ASTM International

جست‌وجوی «فشار لوله مانیسمان رده ۴۰» اغلب با یک عدد آماده پاسخ داده می‌شود؛ اما چنین پاسخی، بدون قطر، گرید، دمای سرویس، کد طراحی، خوردگی و نوع اتصال، برای انتخاب یا پذیرش لوله قابل اتکا نیست. رده یک نام‌گذاری ابعادی برای ضخامت دیواره در کنار اندازه اسمی است. فشار مجاز، نتیجه محاسبه و پذیرش در چارچوب پروژه است.

پاسخ کوتاه

رده نشان می‌دهد در یک اندازه اسمی، دیواره لوله چه ضخامت اسمی دارد؛ با افزایش رده، ضخامت و معمولاً وزن بیشتر می‌شود. اما فشار کاری مجاز فقط از ضخامت درنمی‌آید. کد طراحی، قطر، گرید و تنش مجاز در دمای کار، ضریب‌های مربوط به طراحی و اتصال، خوردگی مجاز، سیال و شرایط بهره‌برداری هم باید معلوم باشند. بنابراین عبارت «Sch 40 تا فلان فشار تحمل می‌کند» بدون این ورودی‌ها، مشخصات فنی قابل استناد نیست.

رده دقیقاً چه چیزی را بیان می‌کند؟

در لوله‌های فولادی، اندازه اسمی (NPS)، قطر خارجی و رده سه مفهوم نزدیک اما جدا هستند. ASME B36.10M جدول ابعادی لوله فولادی جوشی و بدون درز را پوشش می‌دهد. در یک NPS مشخص، قطر خارجی ثابت می‌ماند و با تغییر رده ضخامت دیواره تغییر می‌کند؛ در نتیجه قطر داخلی و وزن نیز تغییر می‌کنند.

برای مثال، گفتن «لوله ۲ اینچ رده 40» فقط وقتی معنای ابعادی روشن دارد که اندازه اسمی، مرجع جدول و ویرایش قابل‌اعمال مشخص باشد. همین عبارت به‌تنهایی نمی‌گوید سیال چیست، دمای کار چقدر است، چه ضخامت مؤثری پس از خوردگی باقی می‌ماند یا چه کدی برای خط حاکم است.

رده را مانند یکی از ورودی‌های نقشه ابعادی ببینید، نه برچسب عملکرد. ضخامت بیشتر می‌تواند در محاسبه ظرفیت فشار اثر داشته باشد، ولی این اثر به‌تنهایی مجوز انتخاب یک لوله یا پذیرش آن برای یک سرویس نیست.

چه مفاهیمی معمولاً با هم آمیخته می‌شوند؟

یک خطای رایج این است که فشار آزمون، فشار طراحی و فشار کاری را یک عدد تلقی کنیم. فشار آزمون تابع روش و معیار همان آزمون است؛ فشار طراحی ورودی طراحی سیستم است؛ و فشار مجاز یا ظرفیت قابل‌استفاده از رابطه‌ها و محدودیت‌های کد و پروژه استخراج می‌شود. هیچ‌کدام را نباید از نام رده حدس زد.

همچنین «لوله بدون درز» و «Sch 80» دو پاسخ به دو پرسش متفاوت‌اند: اولی به روش ساخت اشاره دارد و دومی به ضخامت در یک اندازه اسمی. نه روش ساخت و نه رده، بدون مشخصات فنی، فشار مجاز نهایی را تضمین نمی‌کنند.

کدام ورودی‌ها فشار مجاز را تغییر می‌دهند؟

کدهایی مانند ASME B31.3 برای پایپینگ فرایندی، رابطه‌ها و ضرایبی برای طراحی ضخامت دارند. متن و ویرایش کد قابل‌اعمال باید توسط پروژه تعیین شود. جدول زیر برای فهم ورودی‌هاست، نه برای انجام محاسبه یا جایگزینی کد.

ASTM A106/A106M نمونه‌ای از مشخصات محصول برای لوله فولاد کربنی بدون درز در سرویس دمای بالا است. داشتن نام این استاندارد روی سفارش یا گواهی آزمایش کارخانه (MTC)، جای تعیین دمای طراحی، کد خط و ضخامت لازم را نمی‌گیرد. استاندارد محصول و کد طراحی دو نقش مکمل دارند.

چرا یک جدول عمومی فشار به انتخاب درست منجر نمی‌شود؟

جدول عمومی معمولاً یک یا چند فرض پنهان دارد: قطر مشخص، متریال مشخص، دمای مشخص، نبود خوردگی، نوع اتصال مشخص و کد یا ضریب نام‌برده‌نشده. وقتی این فرض‌ها کنار عدد نوشته نشوند، خواننده ممکن است آن را به قطر یا سرویس دیگری تعمیم دهد.

دو لوله با یک رده می‌توانند در دو قطر متفاوت ضخامت‌های متفاوت و نسبت هندسی متفاوتی داشته باشند. دو لوله با یک قطر و رده نیز ممکن است گرید، دمای طراحی، خوردگی مجاز (Corrosion Allowance) یا کد حاکم متفاوتی داشته باشند. حتی اگر مشخصات لوله یکسان باشد، تصمیم درباره سیستم به اجزای دیگر مانند اتصالات، فلنج‌ها، شیرها، روش نصب و معیارهای پروژه نیز وابسته است.

این به معنی بی‌فایده‌بودن جدول‌های ابعادی نیست. جدول معتبر برای خواندن قطر خارجی، ضخامت و وزن ضروری است؛ اما باید در جای درست استفاده شود: ورودی محاسبه و کنترل سفارش، نه جایگزین خروجی طراحی.

مثال مفهومی: چرا یک نام، دو جواب یکسان نمی‌سازد؟

فرض کنید دو درخواست خرید هر دو با عبارت «لوله مانیسمان Sch 40» ثبت شده‌اند. در درخواست اول، قطر اسمی مشخص نشده است؛ در درخواست دوم قطر مشخص است، اما دمای طراحی، سیال و کد حاکم نیامده است. در هر دو حالت، فروشنده شاید بتواند یک محصول بازار را معرفی کند، اما مرجع فنی هنوز نمی‌تواند از همین عبارت به فشار مجاز خط برسد.

در درخواست نخست، حتی هندسه موردنظر معلوم نیست. رده فقط در کنار اندازه اسمی معنا دارد و ضخامت یک رده بین قطرهای مختلف یکسان نیست. در درخواست دوم، هندسه تا حدی روشن‌تر شده، اما اثر دمای کار بر تنش مجاز متریال، خوردگی مجاز (Corrosion Allowance)، نوع اتصال و رابطه طراحی کد نامشخص است. اضافه‌کردن یک عدد فشار آماده به هر دو درخواست، فقط ابهام را پنهان می‌کند.

پرسش بهتر این است: «برای این سیال، فشار و دمای طراحی، قطر، عمر طراحی و کد پروژه، چه ضخامت و چه مشخصات محصولی لازم است؟» این تغییر پرسش، رده را از یک پاسخ بازاری به یکی از داده‌های قابل کنترل در مسیر طراحی تبدیل می‌کند.

فشار مجاز لوله با فشار نامی اجزای دیگر یکی نیست

در یک سامانه لوله‌کشی، لوله تنها جزء نیست. فلنج، شیر، اتصال، گسکت، جوش، ساپورت و اجزای اندازه‌گیری نیز می‌توانند محدودیت‌های خود را داشته باشند. بنابراین حتی اگر طراحی دیواره لوله برای شرایطی بررسی شده باشد، نمی‌توان همان نتیجه را بی‌بررسی به کل خط تعمیم داد.

اگر سفارش فقط مشخصات لوله را پوشش می‌دهد، نباید از فروشنده انتظار داشت فشار مجاز کل سیستم را تأیید کند. اگر هدف، یک سیستم کامل است، مسئول طراحی باید اجزا، کد حاکم، شرایط سرویس و مرز مسئولیت هر تأمین‌کننده را مشخص کند.

تغییر شرایط سرویس چرا باید به بازبینی منجر شود؟

افزایش دمای طراحی، تغییر سیال، اضافه‌شدن خوردگی، تغییر اتصال یا تغییر طول عمر مورد انتظار می‌تواند مسیر کنترل را عوض کند. این تغییرها لزوماً به معنی نامناسب‌شدن محصول قبلی نیستند، اما دلیل کافی برای فرض مناسب‌بودن آن هم نیستند.

راه درست، ثبت تغییر و ارجاع آن به مرجع فنی پروژه است. این کار از دو خطا جلوگیری می‌کند: سفارش‌دادن رده سنگین‌تر صرفاً از روی احتیاط بدون بررسی اثرات هزینه و اتصال؛ یا جایگزین‌کردن رده سبک‌تر صرفاً به‌دلیل موجودی یا قیمت. هر دو تصمیم باید با داده طراحی و معیار پذیرش کنترل شوند.

مسیر عملی از نیاز پروژه تا سفارش

۱. داده سرویس را جمع کنید. سیال، فشار و دمای طراحی، شرایط گذرا، خورندگی و عمر طراحی را از مرجع فنی پروژه بگیرید. اگر این داده‌ها ندارید، درخواست «لوله برای فلان فشار» هنوز کامل نیست.

۲. کد و مشخصات فنی حاکم را مشخص کنید. نام کد، ویرایش و هر الزام کارفرما یا واحد فنی را ثبت کنید. مسئول طراحی باید تعیین کند کدام رابطه و معیار پذیرش استفاده می‌شود.

۳. ضخامت و محصول را از هم تفکیک کنید. پس از تعیین نیاز طراحی، محصول را با استاندارد، گرید، NPS/OD، رده یا ضخامت، طول، نوع انتها و مدارک سفارش دهید. در موارد حساس، ضخامت عددی و تلرانس هم باید در سفارش قابل کنترل باشد.

۴. مدرک و کالا را تطبیق دهید. MTC، مارکینگ، ابعاد نمونه‌ای و روش ردیابی باید با سفارش هم‌خوان باشند. این کنترل نشان می‌دهد چه کالایی تحویل شده؛ تعیین نمی‌کند طراحی اولیه درست بوده است.

۵. تغییر را دوباره بررسی کنید. تغییر دما، سیال، خوردگی، مسیر خط یا نوع اتصال می‌تواند نیاز طراحی را عوض کند. جایگزین‌کردن یک رده یا گرید بر اساس موجودی بازار بدون تأیید مرجع فنی، مسیر مطمئنی نیست.

برای شناخت نام‌گذاری ضخامت، راهنمای رده لوله مانیسمان را ببینید. برای خواندن وزن و ابعاد، جدول لوله مانیسمان مرجع کمکی است؛ اما تصمیم نهایی فشار با جدول فروش یا مقاله انجام نمی‌شود.

فرم داده پیش از درخواست بررسی فنی

این فهرست محاسبه نیست و عددی برای فشار تولید نمی‌کند؛ فقط کمک می‌کند پرسش فنی کامل شود. اگر یکی از خانه‌ها نامعلوم است، همان مورد باید پیش از نهایی‌شدن سفارش روشن شود.

نتیجه این تفکیک برای خرید چیست؟

خریدار لازم نیست خودش محاسبه کد انجام دهد، اما باید بداند کدام پاسخ را از چه مرجعی بخواهد. فروشنده می‌تواند مشخصات، موجودی و مدارک محصول پیشنهادی را شفاف کند؛ مرجع فنی پروژه باید نیاز طراحی و هر جایگزینی را تأیید کند؛ و واحد QC باید کالای تحویلی را با سفارش و روش ردیابی تطبیق دهد. مخلوط‌کردن این سه مسئولیت، یکی از علت‌های رایج سفارش مبهم و اختلاف تحویل است.

اشتباه‌های رایج

• نسبت‌دادن یک فشار ثابت به Sch 40 یا Sch 80. بدون قطر، گرید، دما و کد، عدد فنی کامل نیست.
• استفاده از فشار آزمون به‌عنوان فشار مجاز بهره‌برداری. روش آزمون و طراحی سیستم را از هم جدا نگه دارید.
• نادیده‌گرفتن دمای طراحی. دمای محیط انبار لزوماً دمای کار خط نیست.
• فراموش‌کردن خوردگی یا عمر طراحی. ضخامت اسمی تماماً لزوماً ضخامت مؤثر طراحی نیست.
• تبدیل توصیه بازار به تأیید طراحی. موجودی یا رده رایج، تأیید پروژه نیست.
• پذیرفتن جایگزینی فقط با نام مشابه. استاندارد، گرید، ابعاد، مدارک و تأیید فنی باید بررسی شوند.
• نوشتن سفارش مبهم. «لوله فشارقوی» یا «مانیسمان ضخیم» معیار قابل بازرسی نیست.

محدودیت‌های این راهنما

این مقاله رابطه محاسباتی، مقدار تنش مجاز یا عدد فشار برای هیچ سایز و رده‌ای ارائه نمی‌کند؛ چون آن عدد بدون داده سرویس و کد قابل‌اعمال می‌تواند گمراه‌کننده باشد. محاسبه باید با ویرایش دارای مجوز کد، داده متریال و کنترل فرد یا واحد صلاحیت‌دار انجام شود.

اگر موضوع شما خط گاز، بخار، نفت، سرویس خورنده یا کاربرد ایمنی است، مرجع فنی پروژه باید هم کد حاکم و هم دامنه بازرسی و پذیرش را تعیین کند. این راهنما فقط کمک می‌کند بدانید چه داده‌ای را پیش از پرسیدن «چه رده‌ای لازم است؟» جمع‌آوری کنید.

منابع

1. ASME B31.3 Process Piping، ASME
2. ASME B36.10M Welded and Seamless Wrought Steel Pipe، ASME
3. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International

شاخه یک قطعه لوله‌ی کامل است و بندیل بسته‌ای از چند شاخه که با تسمه بسته شده. شاخه واحد فروش است و بندیل واحد بسته‌بندی و حمل. قیمت را هم کیلویی و هم شاخه‌ای اعلام می‌کنند و این دو تا وقتی وزن شاخه معلوم نشود قابل مقایسه نیستند. برای هم‌سطح‌کردن: وزن هر متر ضربدر طول شاخه برابر وزن شاخه، و قیمت شاخه تقسیم بر وزن شاخه برابر قیمت مؤثر هر کیلوگرم.

• شاخه واحد فروش یک قطعه لوله است و بندیل بسته‌ای از چند شاخه — این دو واحدِ متفاوت‌اند و در استعلام نباید جابه‌جا شوند.
• وزن نظری هر متر لوله فولادی از رابطه‌ی ۰٫۰۲۴۶۶ ضربدر ضخامت ضربدر (قطر خارجی منهای ضخامت) به دست می‌آید؛ قطر و ضخامت بر حسب میلی‌متر.
• ابعاد اسمی و ضخامت رده‌ها از مرجع ابعادی ASME B36.10M می‌آید؛ طول شاخه جزو این مرجع نیست و باید جداگانه در سفارش بیاید. ASME
• الزامات عمومی محصولات لوله‌ای — از جمله مباحث مربوط به طول و تلرانس‌ها — در ASTM A530 جمع شده است. ASTM International

دو فروشنده برای «لوله ۲ اینچ رده (Schedule) ۴۰» قیمت داده‌اند: یکی کیلویی و دیگری شاخه‌ای. کدام ارزان‌تر است؟ تا وزن شاخه را ندانید، این پرسش پاسخ ندارد. بیشتر اشتباه‌های خرید در بازار لوله از همین‌جا شروع می‌شود: دو عدد که شبیه هم به‌نظر می‌رسند ولی واحدشان یکی نیست، کنار هم گذاشته می‌شوند و تصمیم خرید روی مقایسه‌ای بنا می‌شود که اصلاً مقایسه نبوده است.

این راهنما واژگان واحد فروش لوله را روشن می‌کند، روش تبدیل دو مبنای قیمت به یک عدد هم‌جنس را می‌دهد، و نشان می‌دهد هنگام تحویل دقیقاً چه چیزی را باید کنترل کنید تا اختلاف وزن پیش از تسویه دیده شود، نه بعد از آن.

پاسخ کوتاه

شاخه یک قطعه لوله‌ی کامل است و بندیل (Bundle) بسته‌ای از چند شاخه که با تسمه بسته شده. شاخه واحد فروش است و بندیل واحد بسته‌بندی و حمل. قیمت را هم کیلویی و هم شاخه‌ای اعلام می‌کنند و این دو تا وقتی وزن شاخه معلوم نشود قابل مقایسه نیستند. برای هم‌سطح‌کردن: وزن هر متر × طول شاخه = وزن شاخه، و قیمت شاخه ÷ وزن شاخه = قیمت مؤثر هر کیلوگرم.

شاخه چیست و چرا معمولاً ۶ متری است؟

«شاخه» در زبان بازار یعنی یک قطعه لوله‌ی کامل، همان‌طور که از خط تولید یا از انبار تحویل می‌شود. طول متداول در بازار ایران ۶ متر است و در برخی محصولات و سفارش‌ها ۱۲ متر هم دیده می‌شود. اما این یک عرف تجاری است، نه یک الزام فنی — و تفاوت این دو در استعلام اهمیت پیدا می‌کند.

دلیل رواج ۶ متر بیشتر عملی است تا فنی: با ابعاد کامیون و خاور، ارتفاع و عرض فضای انبار، و توان جابه‌جایی با جرثقیل و نیروی انسانی سازگارتر است. طول بلندتر یعنی تعداد جوش کمتر در مسیر خط لوله و در نتیجه نقاط بازرسی کمتر، ولی حمل، مانور در محل و تخلیه سخت‌تر. انتخاب بین این دو یک تصمیم اجرایی است که به محل پروژه و مسیر حمل بستگی دارد، نه یک برتری عمومی.

اگر پروژه به طول معینی نیاز دارد، آن را به‌صورت عددی در درخواست خرید بنویسید و مشخص کنید طول ثابت می‌خواهید یا طول تصادفی (Random Length) در یک بازه‌ی قابل‌قبول. عبارت «شاخه استاندارد» در استعلام هیچ معنای قابل‌کنترلی ندارد.

بندیل چیست و چند شاخه دارد؟

بندیل بسته‌ای از چند شاخه لوله است که با تسمه به هم بسته شده تا به‌عنوان یک واحد جابه‌جا شود. تعداد شاخه در هر بندیل ثابت نیست و به قطر لوله بستگی دارد: هرچه قطر کوچک‌تر، تعداد شاخه در بندیل بیشتر. این عدد بین کارخانه‌ها و حتی بین محموله‌های یک کارخانه هم می‌تواند فرق کند.

• بندیل واحد جابه‌جایی و بارگیری است، نه لزوماً واحد فروش.
• در لوله‌های قطر کوچک (تا حدود ۲ اینچ) خرید و تحویل معمولاً بندیلی است.
• در قطرهای بزرگ‌تر، لوله‌ها معمولاً تک‌شاخه جابه‌جا می‌شوند.
• تعداد شاخه در بندیل را حدس نزنید؛ از فروشنده بپرسید و در فاکتور قید شود.

تفاوت این دو واحد وقتی گران تمام می‌شود که در استعلام جابه‌جا به‌کار بروند. «قیمت هر بندیل» بدون تعداد شاخه و بدون طول، یک عدد بی‌معنی است؛ همان بندیل با تعداد شاخه‌ی کمتر یا شاخه‌ی کوتاه‌تر، همان قیمت را دارد و فولاد کمتری تحویل می‌دهد.

کیلویی یا شاخه‌ای؟ دو مبنای قیمت

در بازار لوله هر دو مبنا رایج است و هیچ‌کدام ذاتاً بهتر نیست. مسئله وقتی پیش می‌آید که دو پیشنهاد با دو مبنای متفاوت را کنار هم بگذارید و تفاوت واحد را نبینید.

قیمت شاخه‌ای، اختلاف وزن را پنهان می‌کند. دو شاخه‌ی «۲ اینچ رده ۴۰» با ضخامت واقعی متفاوت، دو قیمت شاخه‌ای یکسان دارند ولی دو مقدار فولاد متفاوت.

به همین دلیل در خریدهای بزرگ معمولاً مبنای کیلویی ترجیح داده می‌شود: مستقیماً همان چیزی را می‌سنجد که می‌خرید. در خریدهای کوچک و پروژه‌ای که تعداد قطعه مهم‌تر از وزن است، مبنای شاخه‌ای ساده‌تر و برای هر دو طرف قابل‌کنترل‌تر است — به شرطی که وزن شاخه هم در استعلام آمده باشد.

چطور دو پیشنهاد را هم‌سطح کنیم؟

سه گام ساده، که هر سه با یک ماشین‌حساب ساده انجام می‌شوند:

1. وزن هر متر را از قطر و ضخامت حساب کنید: ۰٫۰۲۴۶۶ × ضخامت × (قطر خارجی − ضخامت). قطر و ضخامت بر حسب میلی‌متر، نتیجه بر حسب کیلوگرم بر متر.
2. وزن شاخه = وزن هر متر × طول شاخه.
3. قیمت مؤثر هر کیلوگرم = قیمت شاخه ÷ وزن شاخه. حالا دو عدد هم‌جنس دارید.

ضریب ۰٫۰۲۴۶۶ از چگالی فولاد (۷۸۵۰ کیلوگرم بر متر مکعب) و هندسه‌ی حلقه به دست می‌آید و برای همه‌ی فولادهای کربنی یکسان است. جدول زیر همین رابطه را برای پرکاربردترین سایزهای رده ۴۰ اجرا کرده است:

برای دیدن قیمت روز و سایزهای موجود، صفحه‌ی لوله مانیسمان را ببینید؛ عدد قیمت در این مقاله عمداً نیامده چون سریع کهنه می‌شود و تصمیم را خراب می‌کند. جدول ابعاد کامل‌تر هم در جدول وزن و ابعاد لوله مانیسمان هست.

متن آماده‌ی استعلام

بیشتر اختلاف‌های واحد فروش با شش خط در متن استعلام حل می‌شود. متن زیر را بردارید، خانه‌های خالی را پر کنید و بفرستید:

سلام. برای پروژه‌ی … به لوله با مشخصات زیر نیاز داریم و خواهشمندیم پیشنهاد قیمت را با همین ترتیب اعلام کنید:
۱) استاندارد محصول و ویرایش قابل‌اعمال: …
۲) اندازه‌ی اسمی و رده یا ضخامت دیواره: …
۳) طول شاخه: … متر — طول ثابت / طول تصادفی در بازه‌ی … تا … متر
۴) مقدار: … شاخه (یا … تن) — و لطفاً معادل دیگرش را هم بنویسید
۵) مبنای قیمت: کیلویی یا شاخه‌ای؛ اگر شاخه‌ای است، وزن هر شاخه را هم اعلام کنید
۶) اگر تحویل بندیلی است: تعداد شاخه در هر بندیل، وزن بندیل، و اینکه وزن تسمه و بسته‌بندی در وزن فاکتور حساب می‌شود یا نه
۷) مدارک همراه محموله: گواهی آزمایش کارخانه (MTC) و مارکینگ روی بدنه

بند ۴ و ۵ مهم‌ترین بندها هستند. وقتی از فروشنده بخواهید هر دو معادل را بنویسد، تبدیل واحد را از دوش خودتان برمی‌دارید و — مهم‌تر — یک عدد مکتوب دارید که در زمان تحویل می‌شود معیار پذیرش. بند ۶ همان جایی است که بیشترین اختلاف مالی رخ می‌دهد و کمترین بار را در نوشتن دارد.

وزن نظری در برابر وزن واقعی

عددهای جدول بالا وزن نظری هستند: از هندسه و چگالی فولاد محاسبه شده‌اند. وزن واقعی همیشه کمی فرق دارد، چون ضخامت دیواره در محدوده‌ی تلرانس (Tolerance) تولید نوسان می‌کند. این نوسان یک نقص نیست؛ بخشی از تعریف محصول است و استانداردها آن را پیش‌بینی کرده‌اند.

• نوسان کوچک و دوطرفه حول عدد نظری طبیعی است.
• اگر وزن همیشه و به‌طور یک‌طرفه کمتر از نظری باشد، یعنی تولید نزدیک به کف

تلرانس کار می‌کند — این را در استعلام‌های بعدی در نظر بگیرید.

• اختلاف بزرگ (مثلاً بیش از ده درصد) دیگر تلرانس نیست؛ سؤال دارد.
• همیشه چند شاخه را وزن کنید، نه یکی. یک شاخه نمونه‌ی آماری نیست.

چارچوب کلی الزامات عمومی محصولات لوله‌ای، از جمله مباحث تلرانس، در ASTM A530 جمع شده و هر استاندارد محصول (مثل A106) آن را تکمیل می‌کند. اگر خرید شما بزرگ است، تلرانس وزنی قابل‌قبول را به‌صورت عددی در قرارداد بنویسید؛ ارجاع کلی به «طبق استاندارد» هنگام اختلاف کارساز نیست، چون طرفین دو ویرایش مختلف را به‌یاد می‌آورند.

هنگام تحویل چه چیزی را کنترل کنیم؟

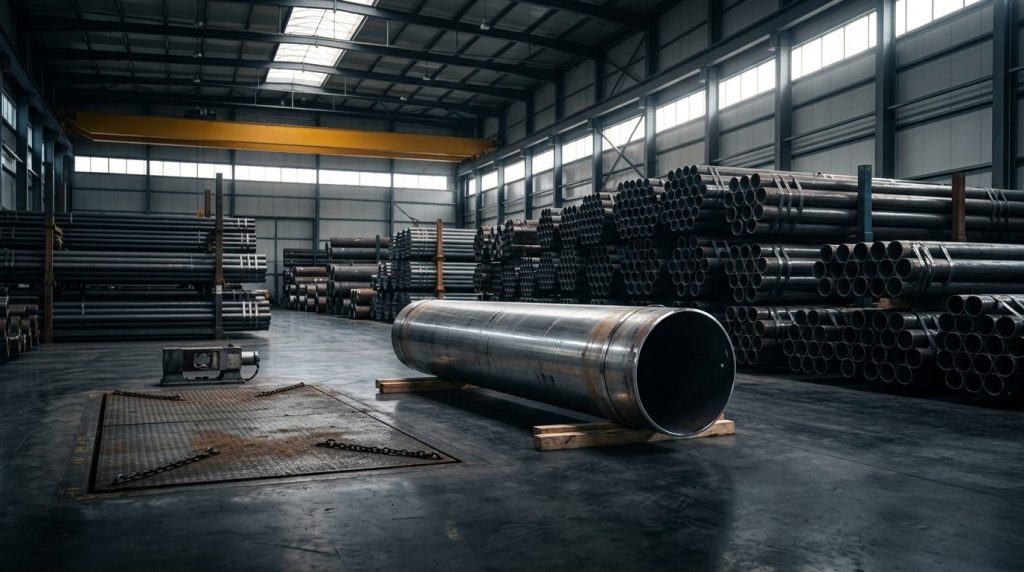

کنترل تحویل جایی است که همه‌ی کاغذبازی استعلام یا به پول تبدیل می‌شود یا هدر می‌رود. این چک‌لیست را روی کاغذ ببرید سر بار:

• تعداد شاخه در هر بندیل و تعداد بندیل — با فاکتور تطبیق دهید.
• طول واقعی شاخه‌ها را نمونه‌ای اندازه بگیرید؛ شاخه‌ی کوتاه یعنی وزن کمتر.
• وزن باسکول را با وزن نظری محاسبه‌شده مقایسه کنید.
• اگر مبنا وزن بندیل است، وزن تسمه و بسته‌بندی تعیین‌تکلیف شده باشد.
• سلامت تسمه‌ها و آسیب حمل، به‌ویژه سر لوله‌ها.
• مارکینگ روی بدنه و تطبیقش با مدارک — راهنمای گواهی آزمایش کارخانه (MTC) نشان می‌دهد چه چیزی باید روی سند باشد.
• هر مغایرتی را پیش از تخلیه‌ی کامل و پیش از امضای رسید ثبت کنید. بعد از تخلیه، اثبات اینکه شاخه‌های کوتاه یا سبک از این محموله بوده‌اند عملاً ناممکن است. یک عکس از باسکول و یک عکس از متر کنار شاخه، ارزان‌ترین سند ممکن است.

اشتباه‌های رایج

• مقایسه‌ی قیمت کیلویی با شاخه‌ای بدون تبدیل.
• فرض اینکه شاخه همیشه ۶ متر است — طول را در استعلام بپرسید.
• حدس‌زدن تعداد شاخه در بندیل به‌جای پرسیدن.
• پرداخت بر پایه‌ی وزن بندیل بدون روشن‌کردن وضعیت تسمه و بسته‌بندی.
• وزن‌نکردن نمونه هنگام تحویل، در حالی که ساده‌ترین کنترل کیفی همین است.
• یکی‌گرفتن وزن نظری و واقعی در قراردادهای بزرگ، بدون تعیین تلرانس وزنی.
• امضای رسید تحویل پیش از شمارش و نمونه‌گیری، به اعتماد یا به عجله.

منابع

1. ASME B36.10M Welded and Seamless Wrought Steel Pipe، ASME
2. ASTM A530/A530M Standard Specification for General Requirements for Specialized Carbon and Alloy Steel Pipe، ASTM International
3. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
