خوردگی لوله گالوانیزه؛ چه شرایطی باید بررسی شود؟
۱۲ دقیقه مطالعهخوردگی یا آسیب لوله گالوانیزه را نباید فقط با دیدن لکه یا تغییر رنگ به عمر باقیمانده یا رد/پذیرش قطعی تبدیل کرد. ابتدا محیط و سابقه سرویس، وضعیت و پیوستگی پوشش، محل و گستره آسیب، شرایط اتصال و نگهداری، هویت محصول و معیار پروژه را ثبت کنید. ASTM A780 راهنمای تعمیر نواحی آسیبدیده و بدون پوشش پس از گالوانیزه گرم است و ASTM G1 روشهای آمادهسازی، تمیزکاری و ارزیابی محصولات خوردگی را پوشش میدهد؛ اینکه کدام روش یا تعمیر برای یک لوله مجاز است باید با مشخصات فنی و مرجع فنی پروژه تعیین شود.
- ASTM A780 روشها و materialهای مجاز برای تعمیر نواحی آسیبدیده و بدون پوشش پس از گالوانیزه گرم را پوشش میدهد. ASTM International
- ASTM G1 روشهای آمادهسازی، تمیزکاری و ارزیابی محصولات خوردگی روی نمونهها را پوشش میدهد و بر نقش روش مناسب و کنترلشده در ارزیابی تأکید دارد. ASTM International
- ASTM A123/A123M دامنه پوشش روی گالوانیزه گرم برای گروهی از محصولات آهنی و فولادی را بیان میکند و باید با دامنه محصول کنترل شود. ASTM International
- ASTM A53/A53M در عنوان خود pipe فولادی black و hot-dipped zinc-coated با ساخت welded و seamless را پوشش میدهد. ASTM International
دیدن لکه، کدری، تغییر رنگ یا ناحیهای با پوشش آسیبدیده روی لوله گالوانیزه معمولاً این پرسش را ایجاد میکند که «آیا لوله خراب شده است؟» پاسخ حرفهای با ظاهر سطح شروع میشود، اما همانجا تمام نمیشود. برای فهم اهمیت مشاهده باید محیط و سابقه سرویس، نوع محصول و پوشش، محل و گستره آسیب، وضعیت اتصال و نگهداری، هویت محموله و معیار پذیرش پروژه را کنار هم دید.
این راهنما عمر باقیمانده، علت قطعی خوردگی یا مجازبودن یک تعمیر را برای محصول شما تعیین نمیکند. هدف، تبدیل مشاهده سطحی به یک روند کنترلشده است: چه چیزی ثبت شود، چه زمانی کالا از مسیر عادی جدا شود، چه مدرکی باید بررسی شود و چه پرسشی به مسئول فنی یا بازرس بازگردد.
پاسخ کوتاه
خوردگی یا آسیب لوله گالوانیزه را نباید فقط با دیدن لکه یا تغییر رنگ به عمر باقیمانده یا رد/پذیرش قطعی تبدیل کرد. ابتدا محیط و سابقه سرویس، وضعیت و پیوستگی پوشش، محل و گستره آسیب، شرایط اتصال و نگهداری، هویت محصول و معیار پروژه را ثبت کنید. ASTM A780 راهنمای تعمیر نواحی آسیبدیده و بدون پوشش پس از گالوانیزه گرم است و ASTM G1 روشهای آمادهسازی، تمیزکاری و ارزیابی محصولات خوردگی را پوشش میدهد؛ اینکه کدام روش یا تعمیر برای یک لوله مجاز است باید با مشخصات فنی و مرجع فنی پروژه تعیین شود.
این تفکیک مهم است: مشاهده یک ناحیه غیرعادی، یک «ورودی بازرسی» است، نه گزارش نهایی. اگر محصول در انبار است، ممکن است موضوع به حمل، نگهداری یا آسیب فیزیکی مربوط باشد؛ اگر در سرویس است، دادههای محیط و شرایط بهرهبرداری نیز لازماند. هر نتیجه باید تا حد نیاز پروژه به محصول، زمان، محل و معیار تصمیم ردیابی شود.
چرا ظاهر سطح برای تصمیم کافی نیست؟

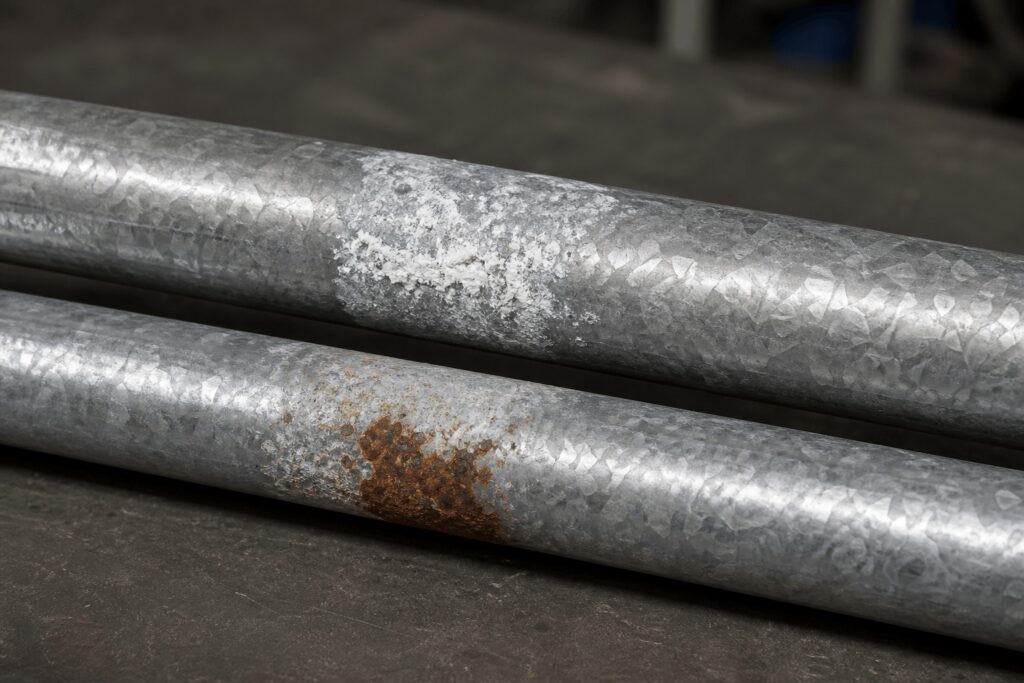

ظاهر سطح یک سرنخ است، نه حکم. تغییر رنگ، رسوب، لکه، خراش، ناحیه بدون پوشش یا محصول خوردگی میتواند علتها و پیامدهای متفاوتی داشته باشد. از یک عکس یا بازرسی چشمی نمیتوان بهتنهایی گفت پوشش در تمام طول لوله چه وضعیتی دارد، علت چه بوده یا محصول برای ادامه مصرف پذیرفتنی است. این نتیجهها به دامنه مشاهده، محیط، مشخصات فنی و معیار پروژه وابستهاند.
ASTM G1 به آمادهسازی، تمیزکاری و ارزیابی محصولات خوردگی روی نمونهها میپردازد. ارزش این مرجع برای بازرس یا خریدار در این است که نشان میدهد ارزیابی خوردگی باید روشمند باشد. تمیزکاری یا حذف محصول خوردگی بدون ثبت وضعیت اولیه ممکن است اطلاعاتی را که برای تحلیل بعدی لازم است از بین ببرد. هر اقدام باید زیر دستورالعمل معتبر و با مسئول روشن انجام شود.
ظاهر لوله همچنین نمیگوید استاندارد محصول، نوع ساخت یا وضعیت پوشش چه بوده است. ASTM A53/A53M در عنوان خود pipe فولادی black و hot-dipped zinc-coated را با ساخت welded و seamless پوشش میدهد، اما نام A53 جای کنترل گرید، ابعاد، مدارک، محیط یا پذیرش را نمیگیرد. پیش از تفسیر آسیب، هویت محصول و قرارداد را مشخص کنید.
پوشش روی و خوردگی را با هم خلط نکنید

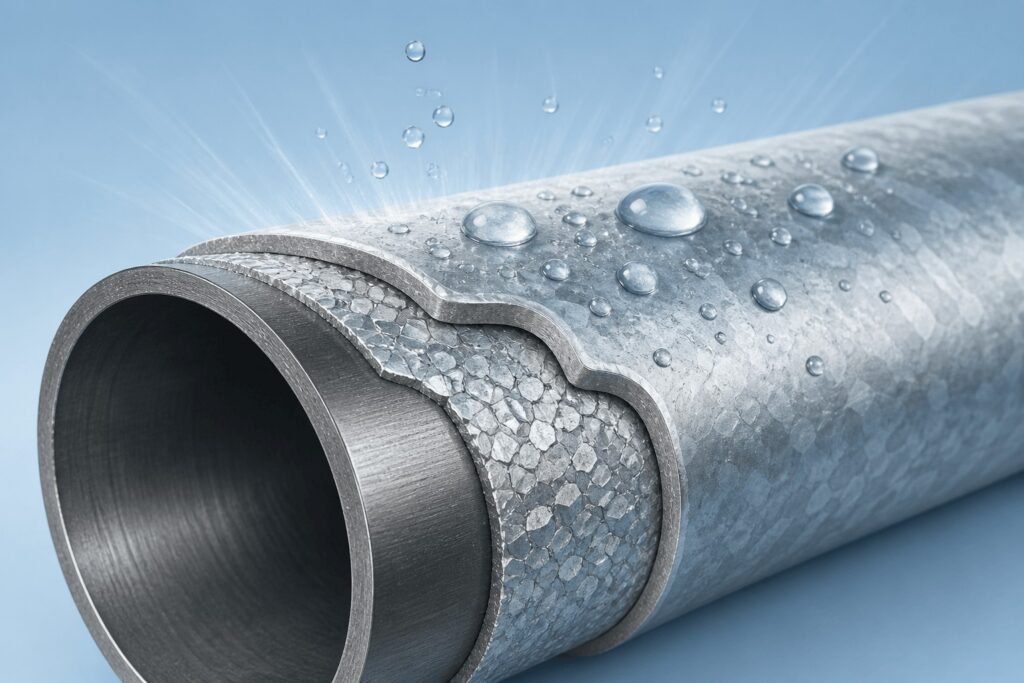

لوله گالوانیزه، لوله فولادی با پوشش روی است؛ اما «وجود پوشش» به معنی مصونیت همیشگی از هر تغییر سطح یا هر محیط نیست. روش پوشش، وضعیت سطح، محیط، سیال، اتصالها، آسیب حمل و نصب و نگهداری میتوانند در ارزیابی اثر داشته باشند. به همین دلیل، پرسش درست «آیا گالوانیزه زنگ میزند؟» نیست؛ بلکه باید پرسید چه محصولی، در چه محیطی، با چه وضعیت پوشش و چه مشاهدهای بررسی میشود.
همچنین روش پوشش باید روشن باشد. گالوانیزه گرم و پوشش روی الکتریکی یکسان نیستند و استانداردها و کنترلهای مرجع متفاوتی دارند. اگر واژه «گالوانیزه» یا «سرد» در اسناد آمده، آن را به فرایند، استاندارد و الزام قابلبررسی تبدیل کنید. تفاوت گالوانیزه گرم و سرد این تفکیک را با جزئیات بیشتری بیان میکند.
خوردگی یا آسیب پوشش نیز با ضخامت دیواره لوله یکی نیست. ممکن است پروژه هم کنترل پوشش و هم کنترل ابعادی را لازم بداند. این دو باید با روش و معیار مستقل بررسی شوند. اگر نگرانی درباره قطر، ضخامت یا طول است، به راهنمای تلرانس ابعادی لوله رجوع کنید و از ظاهر پوشش برای نتیجهگیری درباره ابعاد استفاده نکنید.
پیش از بازرسی، چه اطلاعاتی از محیط لازم است؟
ارزیابی در انبار با ارزیابی در سرویس یکی نیست. اگر لوله هنوز مصرف نشده است، تاریخ ورود، محل نگهداری، تماسهای مکانیکی، وضعیت محافظ انتها، شرایط جابهجایی و هر رویداد مانند بارندگی، تماس با آلودگی یا آسیب تجهیزات را بررسی کنید. اگر لوله در سرویس است، شرح سیال، شرایط بهرهبرداری، محل نصب، اتصالها و تغییرات اخیر نیز باید از مدارک معتبر پروژه دریافت شود.
این مقاله برای محیطها حد عددی یا عمر سرویس اعلام نمیکند. چنین دادههایی باید از طراحی، استاندارد و مشخصات فنی همان پروژه بیایند. تبدیل یک تجربه از محیط دیگر به حکم عمومی، بهویژه هنگامی که نوع پوشش یا سیال متفاوت است، میتواند تصمیم را گمراه کند. اطلاعات نامعلوم را نامعلوم ثبت کنید و برای تصمیم به مرجع فنی ارجاع دهید.
در بازدید میدانی، محل مشاهده را با شناسه محصول و موقعیت واقعی پیوند دهید. فقط نوشتن «خوردگی روی لوله» کافی نیست. کدام قطعه، کدام سمت، کدام ناحیه، چه تاریخ، چه محیط و چه تغییر اخیر؟ هرچه این اطلاعات بهتر ثبت شود، امکان مقایسه با وضعیت قبلی و تصمیم بعدی بیشتر میشود.
در مشاهده اولیه چه چیزی را ثبت کنیم؟
مشاهده اولیه باید داده تولید کند، نه فقط نظر. ابتدا هویت محصول را از tag، مارکینگ، شماره ذوب، بسته یا روش ردیابی مورد قبول پروژه ثبت کنید. سپس محل و گستره ناحیه، وضعیت قابلمشاهده سطح، آسیب مکانیکی، وضعیت سر لوله و هر نشانه مرتبط با حمل یا نصب را ثبت کنید. اگر عکس یا نمونهبرداری مجاز است، آن را طبق رویه پروژه و با اتصال به همین شناسه حفظ کنید.
ثبت «گستره» نباید به عددسازی منجر شود. اگر پروژه روش اندازهگیری مشخص دارد، از همان روش استفاده کنید. اگر ندارد، فقط آنچه قابلمشاهده و قابلاثبات است را شرح دهید و نیاز به بررسی بعدی را روشن نگه دارید. هدف این مرحله، تعیین عمر یا ضخامت پوشش نیست؛ ایجاد یک وضعیت مبنا قابلارجاع برای تصمیم مسئول است.
همزمان به آسیبهای غیرپوششی نیز نگاه کنید. خراش، فرورفتگی، تغییر شکل، آسیب سر لوله، آلودگی یا ناخوانایی مارکینگ ممکن است مسیر کنترل را تغییر دهد. اگر محصول در محوطه نگهداری میشود، راهنمای انبارش لوله فولادی کمک میکند وضعیت تکیهگاه، حفاظت، ردیابی و حرکت محموله را نیز بررسی کنید.
جدول ارزیابی خوردگی و آسیب پوشش
جدول زیر قرار نیست از روی چند مشاهده، حکم پذیرش صادر کند. این جدول کمک میکند هر مشاهده به پرسش، مدرک و تصمیم بعدی وصل شود.
| لایه | چه چیزی را ثبت یا بررسی کنیم؟ | چه چیزی را نتیجه نگیریم؟ | اقدام بعدی |
|---|---|---|---|
| هویت محصول | PO، مارکینگ، شماره ذوب، دسته تولید (Batch) یا tag | اینکه همه اقلام کنار آن همان هویت را دارند | ردیابی را با مدارک تطبیق دهید |
| محیط و سابقه | انبار/سرویس، زمان، رویدادها و شرایط شناختهشده | عمر یا علت قطعی فقط از محل نصب | دادههای پروژه را از مرجع مسئول بخواهید |
| پوشش و سطح | محل، گستره، پیوستگی، خراش یا ناحیه بدون پوشش | ضخامت یا قابلیت ادامه سرویس از ظاهر | روش بازرسی و معیار پروژه را بررسی کنید |
| آسیب فیزیکی | فرورفتگی، آسیب انتها، برخورد یا تغییر شکل | اینکه موضوع فقط پوشش است | کنترل محصول و مسیر قرنطینه را فعال کنید |
| مدارک | استاندارد، ویرایش (Edition)، گواهی و وضعیت بازرسی | اینکه یک سند همه مشاهدههای فعلی را توضیح میدهد | مدرک را با محموله و الزام تطبیق دهید |
| تصمیم | پذیرش، تعمیر، بررسی بیشتر یا انحراف | اینکه بازرس بدون مرجع میتواند تصمیم نهایی دهد | مرجع فنی و معیار قرارداد را اعمال کنید |
این جدول در بازرسی ورودی، بازدید انبار یا مشاهده پس از نصب قابلاستفاده است. اگر هر ردیف داده کافی ندارد، محصول را با برچسب «نیازمند بررسی» نگه دارید. این برچسب به معنی رد قطعی نیست؛ فقط مانع میشود که کالای مبهم، بیصدا وارد مسیر مصرف یا تعمیر شود.
در پروژههای حساس، ممکن است بازرسی سطحی تنها آغاز یک برنامه آزمون یا ارزیابی باشد. اینکه چه آزمونی، روی چه نمونهای و با چه معیار پذیرش (Acceptance Criteria) انجام شود، باید از طرح بازرسی و آزمون (ITP)، مشخصات فنی و مرجع فنی تعیین شود. این مقاله عمداً چنین برنامهای را برای همه لولهها تجویز نمیکند.
آیا ناحیه آسیبدیده قابل تعمیر است؟
ASTM A780 practice مربوط به تعمیر نواحی آسیبدیده و بدون پوشش پس از گالوانیزه گرم (Hot-Dip) گالوانیزهکردن است. وجود این practice به معنی مجازبودن خودکار تعمیر هر لوله، هر نوع پوشش یا هر آسیب نیست. ابتدا باید روشن شود محصول واقعاً در دامنه مرتبط قرار دارد، مشخصات فنی پروژه چه میخواهد و آیا مرجع فنی روش تعمیر، سطح آمادهسازی، کنترل و پذیرش را تأیید کرده است.
پیش از هر اقدام، وضعیت اولیه را ثبت کنید. پاککردن، برسزدن، پوشاندن یا تعمیر بدون حفظ رکورد میتواند تحلیل علت و کنترل کیفیت را دشوار کند. اگر ناحیه آسیب با فرورفتگی، تغییر شکل، آسیب اتصال یا ابهام ردیابی همراه است، مسئله ممکن است فراتر از تعمیر پوشش باشد و باید بازرسی گستردهتری انجام شود.
در سفارش یا تصمیم تعمیر، پرسشها را صریح بنویسید: محصول و پوشش اولیه چه بوده؟ دامنه آسیب چیست؟ مرجع تعمیر چیست؟ چه کسی روش را تأیید میکند؟ چه بازرسی یا رکوردی پس از آن لازم است؟ و معیار پذیرش چیست؟ پاسخ شفاهی «قابل تعمیر است» بدون این فیلدها، تصمیم قابلممیزی نمیسازد.
مدارک و ردیابی چه نقشی دارند؟
مدرک کارخانه یا گزارش پوشش، اطلاعات مهمی دارد اما مشاهده فعلی را بهتنهایی توضیح نمیدهد. ابتدا بررسی کنید مدرک به کدام دسته تولید یا محموله مربوط است و آیا استاندارد، ویرایش و الزام سفارش را نشان میدهد. سپس ببینید کالا از زمان ورود تا زمان مشاهده، چگونه ردیابی شده و آیا برش، جابهجایی یا اختلاط ارتباط آن با مدرک را ضعیف کرده است.
راهنمای گواهی آزمایش کارخانه (MTC) لوله در خواندن سند محصول مفید است، اما MTC یک جایگزین برای بازدید، ثبت آسیب یا تصمیم پذیرش نیست. اگر لوله در انبار آسیب دیده باشد، MTC همچنان میتواند هویت اولیه را نشان دهد، اما برای تعیین وضعیت فعلی پوشش و مجازبودن استفاده کافی نیست.
برای هر مشاهده یک رکورد کوتاه بسازید: شناسه محصول، تاریخ، محل، محیط، شرح مشاهده، عکس یا سند مجاز، وضعیت مدارک، اقدام موقت و مرجع تصمیم بعدی. این حداقل اطلاعات مانع میشود که گزارشهای پراکنده بعداً به محموله اشتباه یا تاریخ اشتباه نسبت داده شوند.
چگونه تصمیم بگیریم؟
مسیر زیر، علتیابی یا انتخاب تعمیر را انجام نمیدهد؛ فقط نشان میدهد چه زمانی داده برای یک تصمیم فنی کافی نیست.
| وضعیت | اقدام بعدی |
|---|---|
| لکه یا تغییر رنگ دیده شده اما هویت محصول معلوم نیست | کالا/موقعیت را شناسایی و ردیابی را با مدارک بازیابی کنید |
| محصول در انبار آسیب دیده است | محل، تکیهگاه، حمل و وضعیت محافظت را ثبت و کالا را از مسیر عادی جدا کنید |
| محصول در سرویس است و محیط مبهم است | دادههای محیط و سابقه بهرهبرداری را از مسئول پروژه بخواهید |
| ناحیه بدون پوشش یا آسیبدیده دیده میشود | گستره و شرایط را ثبت و مجازبودن تعمیر را با مشخصات فنی بررسی کنید |
| پیشنهاد تعمیر ارائه شده است | مرجع، دستورالعمل، کنترل و معیار پذیرش را مکتوب کنید |
| مدارک و مشاهده با هم ناسازگارند | مغایرت را ثبت و پیش از پذیرش یا مصرف به مرجع مسئول ارجاع دهید |
اگر مسیر در یک مرحله متوقف میشود، اقدام درست اغلب تکمیل داده است، نه نتیجهگیری سریع. برای مثال، یک ناحیه سطحی ممکن است نیازمند ثبت و نظارت باشد یا ممکن است نیاز به ارجاع داشته باشد؛ تفاوت این دو را مشخصات فنی، محیط و معیار پروژه تعیین میکند، نه نام «گالوانیزه».
پس از کاملشدن الزامها، برای ادامه استعلام تجاری میتوانید لوله گالوانیزه را ببینید. قیمت و موجودی، جای بررسی محیط، وضعیت پوشش، مدارک و معیار پذیرش را نمیگیرد.
اشتباههای رایج
- نتیجهگیری عمر باقیمانده از یک لکه یا تغییر رنگ.
- پاککردن یا تعمیر ناحیه پیش از ثبت وضعیت و هویت محصول.
- خلط آسیب پوشش با خرابی قطعی دیواره یا محصول.
- استفاده از نام ASTM A780 بهعنوان مجوز تعمیر همه پوششها و همه لولهها.
- نادیدهگرفتن محیط، سابقه حمل/انبارش و شرایط اتصال.
- تکیه بر MTC بدون اتصال آن به کالای واقعی و مشاهده فعلی.
- پذیرش یا رد محصول بدون معیار قراردادی و مرجع تصمیم.
- مخلوطکردن کالای مشکوک با اقلام پذیرفتهشده در انبار.
این اشتباهها معمولاً با یک مشاهده واقعی آغاز میشوند، اما با یک تفسیر بیشازحد ادامه پیدا میکنند. راهحل این نیست که هر لکه را خرابی قطعی بدانیم؛ راهحل، ثبت خوب، ردیابی درست و ارجاع به معیار قابلاعمال است.
محدودیتهای این راهنما
این مقاله عمر سرویس، نرخ خوردگی، علت قطعی آسیب، ضخامت پوشش، روش آزمون یا روش تعمیر مناسب برای محصول شما را تعیین نمیکند. این موارد به فرایند پوشش، محصول پایه، محیط، تاریخچه سرویس، استاندارد، ویرایش، دستورالعمل و مشخصات فنی پروژه وابستهاند.
همچنین مقاله تأیید نمیکند که مشاهده ظاهری، یک MTC، یک استاندارد محصول یا نام گالوانیزه بهتنهایی برای پذیرش محصول کافی است. استاندارد محصول، ابعاد، پوشش، مدارک، بازرسی و معیار پذیرش باید در کنار هم کنترل شوند. تصمیم نهایی با مشخصات فنی مصوب و تأیید مرجع فنی پروژه است.
خوردگی لوله گالوانیزه را چگونه بررسی کنیم؟
محیط و سابقه سرویس، وضعیت پوشش، محل و گستره آسیب، هویت محموله، مدارک و معیار پذیرش پروژه را ثبت و با مرجع مسئول بررسی کنید.
آیا لکه روی لوله گالوانیزه یعنی خرابی کامل؟
خیر. ظاهر سطح بهتنهایی عمر باقیمانده، علت یا تصمیم پذیرش را ثابت نمیکند؛ گستره، محیط، پوشش و معیار پروژه باید بررسی شوند.
آیا پوشش گالوانیزه آسیبدیده قابل تعمیر است؟
ممکن است روشهای تعمیر در دامنه ASTM A780 مطرح باشند، اما مجازبودن روش برای محصول و پروژه باید با مشخصات فنی (Specification) و مرجع فنی کنترل شود.
در بازرسی لوله گالوانیزه چه چیزی را ثبت کنم؟
هویت محصول، محل و گستره مشاهده، وضعیت محیط، تاریخ، عکس/رکورد مجاز، وضعیت پوشش، مدارک و تصمیم یا ارجاع بعدی را ثبت کنید.
آیا ظاهر لوله برای پذیرش کافی است؟
خیر. ظاهر فقط یکی از ورودیهاست؛ استاندارد محصول، آزمونها، مدارک، ابعاد و معیار پذیرش پروژه نیز باید کنترل شوند.
منابع
- ASTM A780 Standard Practice for Repair of Damaged and Uncoated Areas of Hot-Dip Galvanized Coatings، ASTM International
- ASTM G1 Standard Practice for Preparing, Cleaning, and Evaluating Corrosion Test Specimens، ASTM International
- ASTM A123/A123M Standard Specification for Zinc (Hot-Dip Galvanized) Coatings on Iron and Steel Products، ASTM International
- ASTM A53/A53M Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless، ASTM International
