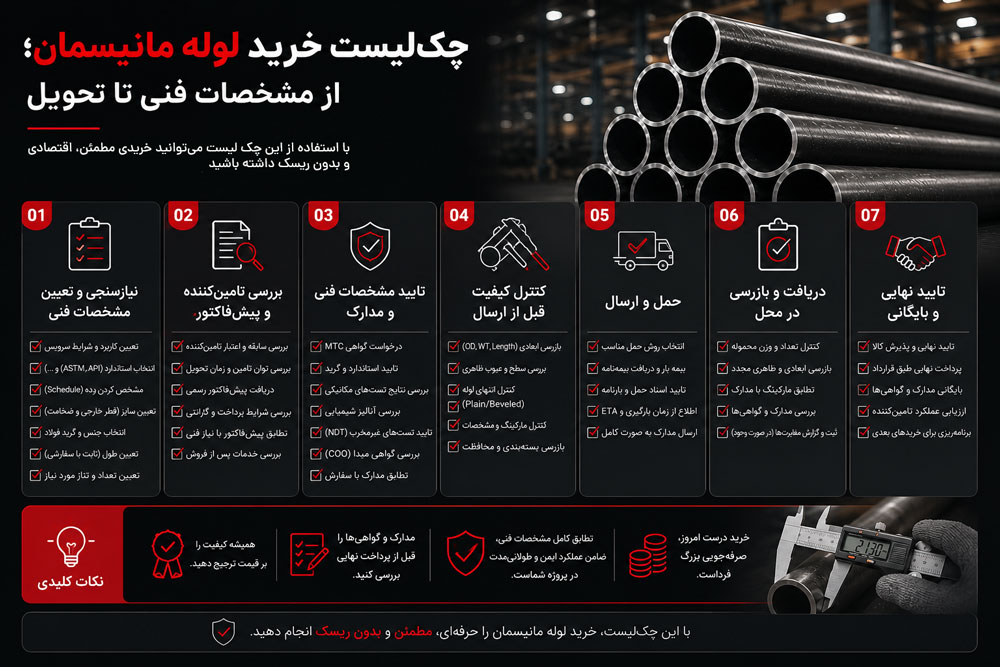

چک‌لیست خرید لوله مانیسمان؛ از مشخصات فنی تا تحویل
۱۱ دقیقه مطالعهبرای خرید لوله مانیسمان باید کاربرد، استاندارد، گرید، اندازه، ضخامت یا رده، طول، مقدار، نوع انتها، مدارک، آزمون‌ها و محل تحویل را مشخص و سپس گواهی آزمایش کارخانه (MTC) و مارکینگ محموله را با سفارش تطبیق دهید.
- ASTM A106/A106M یک مشخصات فنی (Specification) برای لوله فولاد کربنی بدون درز در سرویس دمای بالا است. ASTM International
- ASME B36.10M ابعاد استاندارد لوله فولادی جوشی و بدون درز را پوشش می‌دهد. ASME
- API Specification 5L به خط لوله (لوله خط انتقال (Line Pipe)) مربوط است و نباید بدون بررسی مشخصات فنی جایگزین استاندارد دیگری فرض شود. American Petroleum Institute
برای خرید لوله مانیسمان، اعلام سایز و تعداد کافی نیست. یک استعلام دقیق باید کاربرد، استاندارد، گرید، قطر، ضخامت یا رده، طول، مقدار، مدارک، آزمون‌ها و محل تحویل را مشخص کند. این چک‌لیست کمک می‌کند پیشنهادهای فروشندگان را بر مبنای کالای هم‌مشخصات مقایسه کنید و ریسک مغایرت در تحویل کاهش یابد. مسیر این راهنما از تبدیل نیاز پروژه به یک استعلام دقیق شروع می‌شود، از میان مقایسه‌ی قیمت و تطبیق مدارک عبور می‌کند و به بازرسی نهایی هنگام تحویل می‌رسد — هر مرحله پیش‌نیاز مرحله‌ی بعد است.
فرم کوتاه استعلام
| فیلد | نمونه قالب | چرا مهم است؟ |
|---|---|---|
| کاربرد و سیال | خط بخار / آب / فرایند | مبنای انتخاب مشخصات فنی (Specification) |
| استاندارد و گرید | ASTM A106 Grade B | تعیین دامنه فنی و خواص مورد انتظار |
| اندازه | NPS 2 | شناسه اندازه اسمی |
| ضخامت | Sch 40 یا ضخامت میلی‌متر | وزن، ظرفیت و اتصال را تغییر می‌دهد |
| طول | ۶ یا ۱۲ متر / طول خاص | مقدار، پرت و حمل |
| مقدار | تعداد شاخه یا وزن | مبنای پیشنهاد و تحویل |
| انتهای لوله | ساده / پخ (Bevel) / رزوه | متناسب با روش اتصال |
| مدارک و آزمون | گواهی آزمایش کارخانه (MTC)، بازرسی، آزمون اضافی | باید پیش از سفارش توافق شود |
| محل تحویل | انبار یا شهر پروژه | محاسبه حمل و زمان |
| زمان نیاز | تاریخ مشخص | بررسی موجودی و تأمین |
مرحله اول: مشخصات فنی (Specification) پروژه را به زبان خرید تبدیل کنید
ابتدا نقشه، برگه‌ی مشخصات (Datasheet) یا مشخصات فنی پروژه را بررسی کنید. اصطلاح‌های «لوله ۲ اینچ»، «لوله فشار قوی» یا «مانیسمان سنگین» برای سفارش حرفه‌ای کافی نیستند.
حداقل باید این موارد روشن باشند:
- نوع لوله و روش ساخت
- استاندارد و ویرایش (Edition) مورد قبول پروژه
- گرید متریال
- اندازه اسمی یا قطر خارجی
- رده (Schedule) یا حداقل ضخامت
- طول و نوع انتها
- مقدار و تلرانس (Tolerance) قابل قبول
طول را عددی بنویسید. در بازار ایران شاخه‌ی ۶ متری رایج است، ولی ASTM A106 طول «تک‌تصادفی» را ۴٫۸ تا ۶٫۷ متر و «دوتصادفی» را دست‌کم ۶٫۷ متر با میانگین دست‌کم ۱۰٫۷ متر تعریف می‌کند؛ اگر طول ثابت می‌خواهید، «طول ثابت ۶ متر» بنویسید (تلرانس لوله مانیسمان).
رده کد ضخامت است و فشار مجاز را خودش تعیین نمی‌کند: ۲ اینچ رده ۴۰ از A106 گرید B در دمای محیط طبق ASME B31.3 حدود ۱۶۴ بار مجاز است و با ۱٫۵ میلی‌متر حاشیه‌ی خوردگی ۹۰ بار (فشار مجاز لوله مانیسمان). رده و گرید را از طراحی پروژه بگیرید.
مرحله دوم: درباره استاندارد و گرید ابهام نگذارید
برای مثال ASTM A106/A106M دامنه لوله فولاد کربنی بدون درز برای سرویس دمای بالا را پوشش می‌دهد. API 5L برای خط لوله (لوله خط انتقال (Line Pipe)) است. این نام‌ها جایگزین یکدیگر نیستند و انتخاب آن‌ها به کاربرد و مشخصات فنی وابسته است.
در سفارش، عبارت کامل را بنویسید. نمونه ساختاری:
Seamless steel pipe | ASTM A106 Grade B | NPS 2 | Sch 40 | Plain End | 6 mاین نمونه پیشنهاد فنی برای پروژه خاص نیست؛ فقط نشان می‌دهد سفارش باید بدون ابهام نوشته شود.
گرید را با استاندارد اشتباه نگیرید
یک اشتباه رایج در استعلام‌های غیرحرفه‌ای، ذکر فقط استاندارد بدون گرید است. برای مثال ASTM A106 خودش سه گرید متداول دارد (A، B و C) که هرکدام حداقل استحکام کششی و تسلیم متفاوتی دارند؛ گرید B معمولاً پرکاربردترین گزینه در کاربردهای عمومی صنعتی است، اما این به‌معنی مناسب‌بودن آن برای هر پروژه نیست. همین الگو در بیشتر استانداردهای لوله فولادی تکرار می‌شود — استاندارد دامنه‌ی کلی را تعیین می‌کند و گرید مشخصات مکانیکی دقیق را. سفارشی که فقط بگوید «مطابق ASTM A106» بدون گرید، برای تأمین‌کننده و بازرس هر دو مبهم است.
پوشش و محافظت سطحی را هم مشخص کنید
لوله می‌تواند سیاه (بدون پوشش)، گالوانیزه گرم یا با پوشش‌های صنعتی دیگر (مثل FBE برای خطوط مدفون) عرضه شود. انتخاب پوشش به محیط سرویس (مدفون، رطوبت، هوای آزاد)، عمر موردانتظار و گاهی الزام کد پروژه بستگی دارد. این مورد اگر در استعلام اول فراموش شود، معمولاً باعث اصلاح دیرهنگام سفارش یا سفارش نوع اشتباه می‌شود؛ بهتر است از همان مرحله‌ی اول در فرم استعلام قید شود.
مرحله سوم: پیشنهاد قیمت قابل مقایسه بگیرید
قیمت دو پیشنهاد زمانی قابل مقایسه است که مشخصات، مبدأ، برند، طول، مقدار، مالیات، بارگیری، حمل، مدارک و زمان تحویل یکسان باشند.
دو پیشنهاد فقط وقتی قابل مقایسه‌اند که استاندارد، گرید، ضخامت، طول شاخه و مبنای قیمت هر دو یکی باشد. تا آن موقع، دو عدد بی‌ربط را کنار هم گذاشته‌اید.
از فروشنده بخواهید این موارد را صریح ثبت کند:
- قیمت بر اساس کیلوگرم، شاخه یا تن
- وزن مبنای فاکتور و روش کنترل باسکول
- موجودی یا مدت تأمین
- کشور سازنده و برند/کارخانه
- وضعیت مالیات و هزینه‌های جانبی
- محل بارگیری و مسئولیت حمل
- مدت اعتبار پیشنهاد
- مدارک همراه محموله
نام کارخانه را از گواهی محموله بخوانید، نه از عنوان آگهی: هر کارخانه‌ی ایرانی بازه‌ی سایز و ضخامت خودش را دارد و آگهی‌هایی با نام برند بیرون از همین بازه هم دیده می‌شود (برند لوله مانیسمان). فرق لوله‌ی ایرانی و وارداتی در لوله مانیسمان ایرانی یا چینی آمده است.
قیمت بازار متغیر است؛ برای همین عدد ثابت در این راهنما درج نمی‌شود. قیمت زنده باید از منبع کنترل‌شده صفحه قیمت لوله مانیسمان نمایش داده شود.
مرحله چهارم: اصالت و قابلیت ردیابی (Traceability) را پیش از پرداخت بررسی کنید
MTC یا گواهی تست مواد باید با مشخصات سفارش و مارکینگ محموله تطبیق داده شود. وجود یک فایل PDF به‌تنهایی اصالت کالا را ثابت نمی‌کند.
موارد زیر را کنترل کنید:
- نام سازنده و شماره مدرک
- استاندارد، گرید و ابعاد
- شماره ذوب (Heat Number) یا شناسه قابل ردیابی
- ترکیب شیمیایی و نتایج مکانیکی درج‌شده
- تطابق شناسه‌های مدرک با مارکینگ لوله
- نبود تناقض در تاریخ، تعداد یا مشخصات
اگر پروژه بازرسی شخص ثالث، آزمون اضافی یا تأیید پیش از حمل می‌خواهد، این شرط باید پیش از صدور پیش‌فاکتور نهایی ثبت شود.
زنجیره‌ی ردیابی شماره ذوب چگونه کار می‌کند؟
هر دسته تولید (Batch) فولاد در کارخانه یک شماره ذوب (Heat Number) می‌گیرد که ترکیب شیمیایی و نتایج آزمون مکانیکی آن دسته تولید را به‌طور یکتا مشخص می‌کند. این شماره باید هم روی بدنه‌ی لوله مارک شده باشد و هم در MTC ذکر شود. اگر شماره ذوب روی لوله با شماره‌ی مندرج در مدرک هم‌خوانی نداشته باشد، یا مدرک اصلاً به یک شماره ذوب مشخص اشاره نکند، این یک نشانه‌ی هشدار جدی است — حتی اگر باقی اطلاعات مدرک درست به‌نظر برسد. خریدار حرفه‌ای، حداقل روی نمونه‌ای از محموله، این تطابق را شخصاً چک می‌کند، نه فقط اعتماد به وجود یک فایل PDF.
مرحله پنجم: بازرسی ظاهری و ابعادی هنگام تحویل
نمونه‌ای از محموله را بر اساس برنامه کنترل پروژه بررسی کنید:
- مارکینگ خوانا و منطبق
- قطر خارجی و ضخامت در محدوده‌ی مشخصات فنی
- طول و تعداد
- وضعیت انتها و پخ
- خوردگی، ضربه، لهیدگی، ترک یا عیب ظاهری
- تطابق بسته‌بندی و شماره ذوب
- وزن و اسناد حمل
روش نمونه‌برداری، ابزار اندازه‌گیری و معیار پذیرش (Acceptance Criteria) باید از مشخصات فنی یا برنامه بازرسی پروژه بیاید.
وزن و تلرانس: عددهایی که هنگام تحویل لازم دارید
لوله‌ی مانیسمان در بازار معمولاً کیلویی فروخته می‌شود، پس وزن مبنای فاکتور است. وزن نظری هر متر را می‌توانید خودتان حساب کنید: وزن (کیلوگرم بر متر) = ۰٫۰۲۴۶۶ × ضخامت × (قطر خارجی − ضخامت)، با ابعاد به میلی‌متر. برای لوله‌ی ۲ اینچ رده ۴۰ (۶۰٫۳ × ۳٫۹۱ میلی‌متر) می‌شود ۵٫۴۴ کیلوگرم بر متر، یعنی شاخه‌ی ۶ متری حدود ۳۲٫۶ کیلوگرم. وزن هر سایز و رده در جدول وزن لوله مانیسمان و مثال‌های بیشتر در فرمول محاسبه وزن لوله آمده است.
استاندارد هم برای وزن و ضخامت تلرانس تعیین کرده است. در لوله‌های ASTM A106 (طبق ASTM A530):
- ضخامت دیواره: در هیچ نقطه‌ای کمتر از ۸۷٫۵ درصد ضخامت اسمی نباشد (حداکثر ۱۲٫۵ درصد کمتر).
- وزن هر شاخه: بین ۳٫۵ درصد کمتر و ۱۰ درصد بیشتر از وزن نظری.
- نتیجه برای مثال بالا: شاخه‌ی ۶ متری ۲ اینچ رده ۴۰ باید بین حدود ۳۱٫۵ و ۳۵٫۹ کیلوگرم باشد.
هنگام تحویل، وزن باسکول را با «تعداد شاخه × طول × وزن نظری» مقایسه کنید. اگر وزن واقعی به‌طور منظم نزدیک حد پایین است، ضخامت چند شاخه را با کولیس یا ضخامت‌سنج التراسونیک اندازه بگیرید؛ لوله‌ای که سبک‌تر از حد مجاز است، ممکن است در واقع رده‌ی پایین‌تری باشد. ابعاد استاندارد هر رده را در رده ۴۰ و رده ۸۰ ببینید.
همین حدها برای سایزهای پرمصرف رده ۴۰، طبق ASTM A530: قطر خارجی با تلرانس بازه‌ی همان سایز، ضخامت در هر نقطه دست‌کم ۸۷٫۵٪ اسمی و وزن شاخه‌ی ۶ متری ۳٫۵٪ کمتر تا ۱۰٪ بیشتر از وزن نظری:
| سایز | قطر خارجی مجاز (mm) | کمترین ضخامت (mm) | وزن شاخه‌ی ۶ متری (kg) |
|---|---|---|---|
| ۱ اینچ | ۳۳٫۰ تا ۳۳٫۸ | ۲٫۹۶ | ۱۴٫۵ تا ۱۶٫۵ |
| ۲ اینچ | ۵۹٫۵ تا ۶۱٫۱ | ۳٫۴۲ | ۳۱٫۵ تا ۳۵٫۹ |
| ۳ اینچ | ۸۸٫۱ تا ۸۹٫۷ | ۴٫۸۰ | ۶۵٫۴ تا ۷۴٫۵ |
| ۴ اینچ | ۱۱۳٫۵ تا ۱۱۵٫۱ | ۵٫۲۷ | ۹۳٫۱ تا ۱۰۶٫۱ |
| ۶ اینچ | ۱۶۷٫۵ تا ۱۶۹٫۹ | ۶٫۲۲ | ۱۶۳٫۶ تا ۱۸۶٫۵ |
مرحله ششم: هزینه کل و ریسک را بسنجید
پایین‌ترین قیمت واحد همیشه کم‌هزینه‌ترین خرید نیست. این موارد می‌توانند هزینه کل را تغییر دهند:
- پرت ناشی از طول نامناسب
- مغایرت وزن یا ضخامت
- تأخیر تأمین
- هزینه آزمون یا بازرسی مجدد
- برگشت محموله
- حمل از انبار دورتر
- نبود مدرک قابل قبول
پیشنهادی را انتخاب کنید که مشخصات آن قابل اثبات و شرایط تحویلش شفاف باشد.
اشتباهات رایج در خرید لوله مانیسمان
این موارد در استعلام‌ها و سفارش‌های غیرحرفه‌ای بیشتر دیده می‌شوند و معمولاً منجر به مغایرت تحویل یا هزینه‌ی پنهان می‌شوند:
- مقایسه‌ی قیمت بدون یکسان‌سازی مشخصات. دو پیشنهاد با گرید یا مبدأ متفاوت، حتی با سایز و رده‌ی یکسان، قیمت‌های قابل‌مقایسه‌ای ندارند.
- حذف نوع انتها و پوشش از استعلام اول. این دو مورد اغلب دیرتر مطرح می‌شوند و باعث اصلاح سفارش یا سوءتفاهم قیمتی می‌شوند.
- پذیرفتن MTC بدون تطبیق شماره ذوب. وجود فایل مدرک، به‌تنهایی اصالت کالا را ثابت نمی‌کند.
- نادیده‌گرفتن تلرانس وزن و طول در قرارداد. اگر مبنای وزن فاکتور و تلرانس قابل‌قبول از قبل توافق نشود، اختلاف تسویه در تحویل رایج است.
- تعیین رده یا گرید صرفاً بر اساس نظر فروشنده. فروشنده می‌تواند گزینه‌های موجود را توضیح دهد، اما تأیید فنی نهایی وظیفه‌ی مرجع فنی پروژه است، نه فروشنده.
- تأخیر در توافق درباره‌ی بازرسی شخص ثالث. اگر پروژه به بازرسی یا آزمون اضافی نیاز دارد، توافق روی آن باید پیش از صدور پیش‌فاکتور نهایی باشد؛ درخواست آن بعد از سفارش معمولاً یا رد می‌شود یا هزینه و زمان تحویل را تغییر می‌دهد.
- نادیده‌گرفتن شرایط انقضای پیشنهاد قیمت. در بازار نوسانی، پیشنهاد قیمت معمولاً مدت اعتبار محدودی دارد؛ سفارش با تأخیر بدون تأیید مجدد قیمت، منبع رایج اختلاف بین خریدار و فروشنده است.
متن آماده برای ارسال استعلام
لطفاً برای لوله بدون درز با مشخصات زیر پیشنهاد ارسال کنید: استاندارد/گرید: NPS یا قطر خارجی: Schedule یا ضخامت: طول: مقدار: نوع انتها: برند/مبدأ قابل قبول: مدارک و آزمون: محل تحویل: تاریخ نیاز: شرایط مالی موردنظر:
جمع‌بندی نهایی
خرید مطمئن لوله مانیسمان به یک استعلام کامل (نه فقط سایز و رده)، مقایسه‌ی پیشنهادها بر مبنای مشخصات کاملاً یکسان، تطبیق واقعی و مستند MTC و شماره ذوب با محموله‌ی تحویلی، و بازرسی دقیق هنگام تحویل نیاز دارد. هیچ‌کدام از این مراحل جایگزین دیگری نیست — حذف هرکدام ریسک مغایرت یا هزینه‌ی پنهان را افزایش می‌دهد. اگر مشخصات فنی پروژه هنوز روشن نیست، بهترین قدم اول هماهنگی با طراح یا ناظر فنی پروژه است، نه سفارش زودهنگام بر مبنای حدس یا رویه‌ی معمول بازار.
برای استعلام قیمت فقط سایز و رده کافی است؟
برای قیمت اولیه ممکن است کافی باشد، اما سفارش نهایی باید استاندارد، گرید، طول، مقدار، مبدأ، مدارک، نوع انتها و محل تحویل را نیز مشخص کند.
MTC چیست و چرا باید آن را تطبیق داد؟
گواهی آزمایش کارخانه (MTC) گواهی مشخصات و نتایج مواد است و شناسه‌ها و مشخصات آن باید با مارکینگ لوله و سفارش تطبیق داده شوند.
قیمت کیلویی بهتر است یا قیمت شاخه‌ای؟
هیچ‌کدام ذاتاً بهتر نیست؛ مبنای وزن، طول، تلرانس (Tolerance)، مالیات و حمل باید شفاف باشد تا هزینه نهایی مقایسه شود.
آیا فروشنده می‌تواند رده مناسب پروژه را تعیین کند؟
فروشنده در دسترس‌بودن (Availability) و مشخصات گزینه‌ها را توضیح می‌دهد، اما تأیید رده، گرید و استاندارد باید توسط مرجع فنی پروژه انجام شود.
تفاوت گرید A و گرید B در ASTM A106 چیست؟
حداقل تنش تسلیم و استحکام کششی گرید A به ترتیب ۲۰۵ و ۳۳۰، گرید B ۲۴۰ و ۴۱۵ و گرید C ۲۷۵ و ۴۸۵ مگاپاسکال است. در بازار ایران گرید B رایج است و انتخاب گرید با فشار و دمای طراحی است.
آیا لوله سیاه و لوله گالوانیزه از نظر خرید تفاوتی دارند؟
بله؛ جدا از تفاوت ظاهری و مقاومت خوردگی، لوله گالوانیزه معمولاً هزینه بالاتر و محدودیت دمای سرویس متفاوتی دارد و باید در همان استعلام اول مشخص شود.
