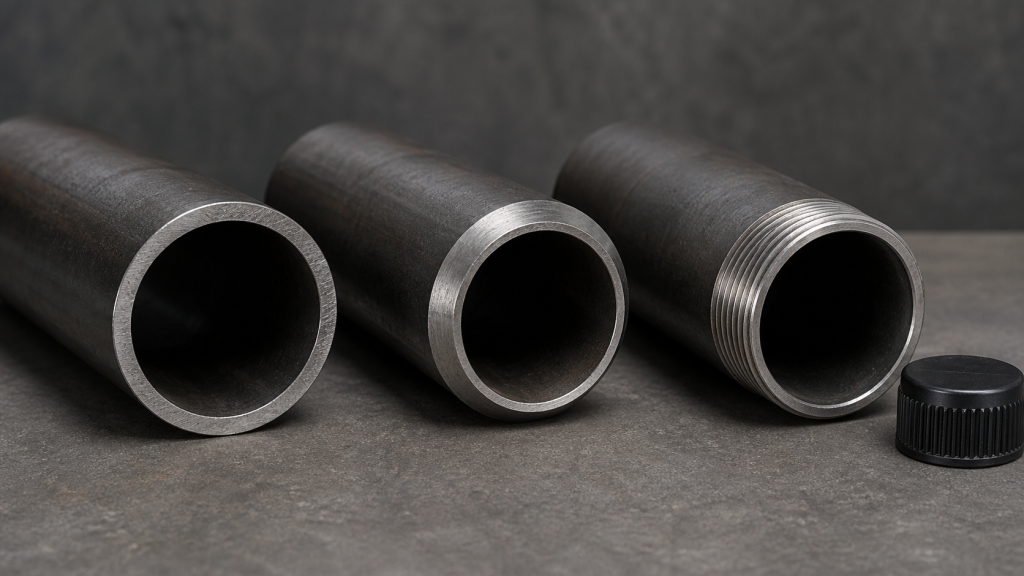

سر ساده (Plain End) انتهای ساده و برش‌خورده، سر پخ‌دار انتهای پخ‌خورده و سر رزوه‌دار انتهای رزوه‌دار لوله است. هیچ‌کدام به‌تنهایی روش اتصال یا تناسب برای یک خط را تعیین نمی‌کند؛ استاندارد، ابعاد، روش اتصال، کد و مشخصات فنی (Specification) پروژه باید کنار نوع سر لوله مشخص شوند.

• ASME B16.25 به انتهای پخ‌خورده برای اتصال جوشی لب‌به‌لب مربوط است. ASME
• ASME B1.20.1 به رزوه‌های لوله‌ای با کاربرد عمومی مربوط است. ASME
• کدهای لوله‌کشی مانند ASME B31.3 نقش مشخصات فنی (Specification) و طراحی پروژه را در تعیین اتصال یادآوری می‌کنند. ASME

نوع سر لوله، جزئی کوچک در ظاهر اما مهم در استعلام و تحویل است. عباراتی مانند سر ساده (Plain End)، سر پخ‌دار و threaded end به شکل آماده‌سازی انتهای لوله اشاره می‌کنند؛ نه به گرید، نه به فشار مجاز و نه به تأیید خودکار یک روش اتصال. اگر نوع انتها در سفارش مبهم باشد، ممکن است لوله‌ای با ابعاد و استاندارد درست تحویل شود اما برای اتصال موردنظر پروژه آماده نباشد.

پاسخ کوتاه

سر ساده انتهای ساده و برش‌خورده، سر پخ‌دار انتهای پخ‌خورده و سر رزوه‌دار انتهای رزوه‌دار لوله است. انتخاب یا پذیرش هرکدام باید با روش اتصال، استاندارد و ابعاد قابل‌اعمال، کد طراحی، شرایط سرویس و مشخصات فنی پروژه تطبیق یابد. در استعلام، فقط نوشتن «سر پخ‌دار» یا «رزوه‌دار» کافی نیست؛ جزئیات لازم باید صریح ثبت شوند.

در چک‌لیست خرید لوله مانیسمان می‌توانید فیلدهای اصلی استعلام را ببینید. این مقاله، یکی از همان فیلدها را عمیق‌تر باز می‌کند: چگونه نوع سر لوله را به اطلاعاتی تبدیل کنیم که فروشنده، بازرسی و تیم فنی از آن برداشت یکسان داشته باشند.

نوع سر لوله چه چیزی را مشخص می‌کند؟

نوع سر لوله به آماده‌سازی فیزیکی انتهای لوله مربوط است. این آماده‌سازی می‌تواند روی روش اتصال، قطعات مکمل، بازرسی تحویل و عملیات بعدی اثر داشته باشد. با این حال، نام نوع انتها به‌تنهایی تمام اطلاعات اتصال را در بر ندارد. برای مثال، پخ‌دار بودن یک سر لوله نمی‌گوید کدام کد، ابعاد پخ، روش جوشکاری یا معیار پذیرش برای پروژه لازم است.

همین مرز درباره رزوه هم وجود دارد. رزوه‌دار بودن انتها، بدون نوع و اندازه رزوه، استاندارد مرجع، طول رزوه و قطعه مقابل، برای تطبیق کافی نیست. در سفارش صنعتی، باید از عبارت عمومی به مشخصات فنی قابل بررسی برسید. هر ابهام در این مرحله، ممکن است در زمان نصب به برش دوباره، آماده‌سازی مجدد یا اختلاف در پذیرش منجر شود.

نوع سر لوله را با استاندارد محصول، گرید یا رده (Schedule) یکی ندانید. استاندارد محصول دامنه الزامات کالا را مشخص می‌کند؛ گرید به طبقه‌بندی متریال مربوط است؛ رده به ضخامت دیواره اشاره دارد؛ و نوع انتها شکل آماده‌سازی سر لوله را توضیح می‌دهد. ممکن است همه این فیلدها در یک سفارش باشند، اما هیچ‌کدام جای دیگری را نمی‌گیرد.

سر ساده چیست؟

سر ساده به انتهای ساده و برش‌خورده لوله گفته می‌شود. این عبارت معمولاً نشان می‌دهد که انتها با رزوه یا پخ مشخصی تحویل نمی‌شود، اما از آن نباید نتیجه گرفت که لوله برای هر روش اتصال آماده است. ممکن است پروژه برای اتصال بعدی نیاز به برش، پخ‌زنی، رزوه‌زنی یا آماده‌سازی دیگری داشته باشد؛ این موضوع به روش اتصال و فرایند اجرا وابسته است.

در استعلام سر ساده، ابعاد و وضعیت موردنیاز را روشن کنید. اگر طول برش، کیفیت سطح انتها، عمودبودن بر محور، حفاظت در حمل یا هر محدودیت اجرایی مهم است، همان را در مشخصات فنی یا درخواست خرید بیاورید. انتظار نداشته باشید که یک عبارت کوتاه مانند «ساده» تمام جزئیات آماده‌سازی را منتقل کند.

همچنین سر ساده نشانه نبود الزامات نیست. لوله همچنان باید از نظر استاندارد، گرید، ابعاد، طول و مدارک با سفارش تطبیق داده شود. نوع سر لوله فقط یک ردیف از این کنترل است. اگر پیشنهاد فروش سر ساده دارد اما پروژه سر پخ‌دار یا رزوه‌دار خواسته، موضوع یک تفاوت فنی است و باید پیش از سفارش بررسی شود.

سر پخ‌دار چیست؟

سر پخ‌دار (Bevelled End) به انتهایی گفته می‌شود که برای یک روش اتصال مشخص، پخ‌دار آماده شده است. ASME B16.25 به انتهای پخ‌خورده برای اتصال جوشی لب‌به‌لب مربوط است. این مرجع، اهمیت کنترل استاندارد و ابعاد قابل‌اعمال را نشان می‌دهد؛ اما نباید از نام B16.25 یا عبارت «پخ‌دار» نتیجه گرفت که هر پخ برای هر لوله، جوش یا پروژه‌ای قابل‌قبول است.

پخ را باید با روش اتصال موردنظر، ضخامت، ابعاد، کد و مشخصات فنی پروژه بخوانید. اگر پروژه شکل یا جزئیات مشخصی برای آماده‌سازی خواسته است، همان باید در سفارش ذکر شود. اگر این جزئیات در دسترس نیست، واحد خرید نباید از روی موجودی یا نام رایج محصول تصمیم بگیرد. سؤال درست از تیم فنی این است که «چه آماده‌سازی انتها (End Preparation) و چه استاندارد یا ابعادی برای اتصال موردنظر قابل‌قبول است؟»

در تحویل، ظاهر پخ ممکن است قابل مشاهده باشد، ولی کنترل ظاهری جای تطبیق با درخواست را نمی‌گیرد. تعداد سرهای پخ‌دار، حفاظت انتها در حمل، آسیب‌ندیدن پخ و تطابق با مدارک توافق‌شده می‌تواند بخشی از کنترل باشد. معیار پذیرش را باید پروژه تعیین کند؛ نه اینکه با دیدن یک پخ، آماده‌بودن کامل اتصال فرض شود.

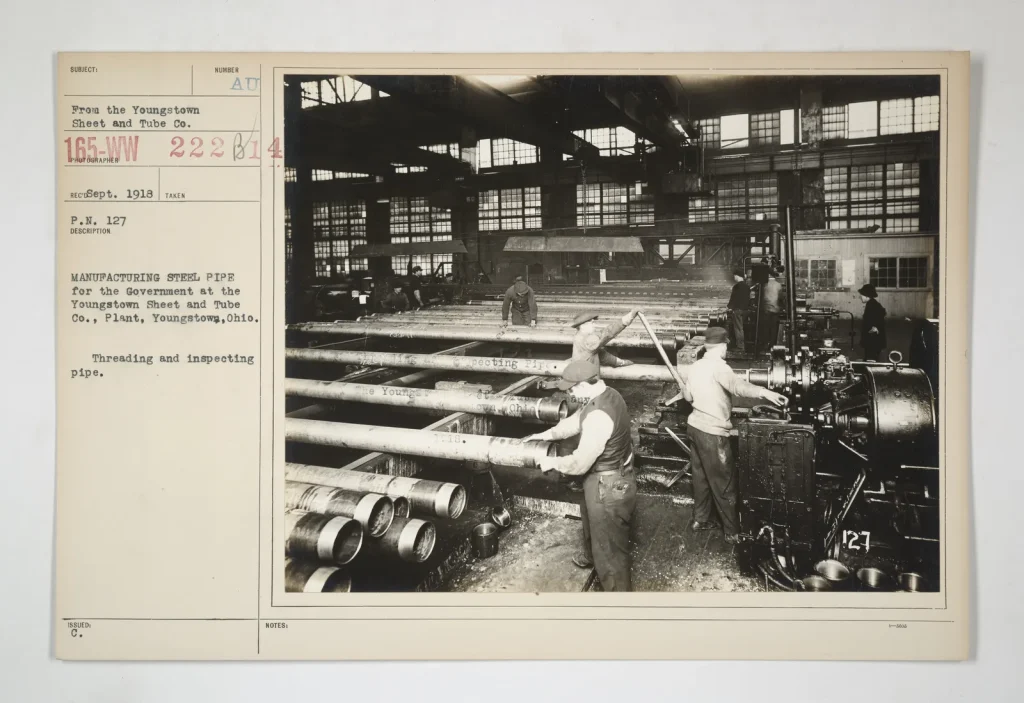

سر رزوه‌دار چیست؟

سر رزوه‌دار (Threaded End) به انتهای لوله‌ای اشاره دارد که رزوه دارد. در این حالت، نوع رزوه، اندازه، استاندارد مرجع، طول رزوه و سازگاری با قطعه مقابل موضوع کنترل است. ASME B1.20.1 به رزوه‌های لوله‌ای با کاربرد عمومی مربوط است. ارجاع به یک استاندارد رزوه، ضرورت روشن‌بودن جزئیات را نشان می‌دهد، نه اینکه همه اتصال‌های رزوه‌ای پروژه را بدون بررسی تأیید کند.

در سفارش، فقط نوشتن «رزوه‌دار» ممکن است چند برداشت ایجاد کند. آیا هر دو سر رزوه می‌خواهد یا یک سر؟ رزوه داخلی است یا خارجی؟ استاندارد و اندازه مرجع چیست؟ آیا درپوش محافظ، قطعه مکمل یا محدودیت بسته‌بندی لازم است؟ این پرسش‌ها باید از مشخصات فنی یا نقشه پروژه پاسخ بگیرند. خریدار نباید برای پرکردن خانه‌های خالی به عبارت‌های شفاهی یا عرف نامشخص بازار تکیه کند.

رزوه نیز مانند پخ، هیچ حکم عمومی درباره فشار یا سرویس نمی‌دهد. روش اتصال، طراحی، کد، شرایط بهره‌برداری و معیار پذیرش پروژه باید بررسی شود. اگر پروژه نوع اتصال دیگری خواسته ولی پیشنهاد رزوه‌دار است، این یک جایگزینی خودکار نیست و تأیید فنی لازم دارد.

عددها و نام‌هایی که باید بدانید

تا اینجا گفتیم هر نوع انتها را باید با مشخصات پروژه خواند. ولی چند عدد و نام هست که دانستنشان گفت‌وگو با فروشنده و کارگاه را کوتاه می‌کند.

پخ: زاویه و ریشه

برای جوش لب‌به‌لب، متداول‌ترین آماده‌سازی یک پخ تک‌شیب است. دو عددی که همیشه پرسیده می‌شود:

• زاویه‌ی پخ: رایج‌ترین حالت در لوله‌های جدار متعارف، حدود ۳۰ تا ۳۷٫۵ درجه نسبت به محور عمود بر لوله است.
• پهنای ریشه (Root Face): لبه‌ی صافِ باقی‌مانده در انتهای پخ، معمولاً حدود ۱٫۶ میلی‌متر. اگر صفر باشد، خطر سوختن ریشه در پاس اول بالا می‌رود.
• در دیواره‌های خیلی ضخیم، به‌جای پخ ساده از پخ مرکب (Compound Bevel) یا شکل U استفاده می‌شود تا حجم فلز جوش کمتر شود.

مرجع این آماده‌سازی ASME B16.25 — Buttwelding Ends است. عددهای بالا حالت‌های متداول‌اند؛ شکل دقیق پخ را رویه‌ی جوش پروژه تعیین می‌کند و در دیواره‌ی ضخیم حتماً باید از همان رویه خوانده شود.

رزوه: کدام نوع؟

گفتن «رزوه‌دار» کافی نیست، چون چند خانواده‌ی رزوه وجود دارد که با هم جفت نمی‌شوند:

مرجع ابعاد و گیج‌کردن رزوه‌های اینچی با کاربرد عمومی ASME B1.20.1 است.

در سفارش چه بنویسیم

• سر ساده: «سر ساده (Plain End)، برش گونیا» و اگر کیفیت سطح برش مهم است، همان را هم بنویسید.
• سر پخ: «سر پخ مطابق ASME B16.25» به‌همراه زاویه و ریشه اگر پروژه تعیین کرده.
• سر رزوه: «رزوه NPT مطابق ASME B1.20.1، یک سر / دو سر» و اینکه درپوش محافظ لازم است یا نه.
• در هر سه حالت: تعداد سرهای آماده‌شده و حفاظت انتها در حمل را مشخص کنید.

جدول مرجع: نوع سر لوله و اطلاعاتی که باید کنار آن بیاید

این جدول برای انتخاب مهندسی طراحی نشده است. کارکرد آن این است که نشان دهد نام نوع سر لوله، چه چیزهایی را می‌گوید و چه چیزهایی را نمی‌گوید. وقتی دو پیشنهاد دریافت می‌کنید، همین ستون سوم را به فیلدهای قابل‌مقایسه تبدیل کنید تا اختلاف‌ها پیش از خرید دیده شوند.

به‌عنوان نمونه، دو پیشنهاد ممکن است هر دو «سر پخ‌دار» باشند، اما یکی تعداد سرهای پخ‌دار، استاندارد یا حفاظت حمل را روشن نکرده باشد. این دو پیشنهاد هنوز از نظر تحویل هم‌سطح نیستند. به‌جای مقایسه فوری قیمت، اطلاعات ناقص را تکمیل کنید و سپس جدول تطبیق بسازید.

چگونه نوع سر لوله را در استعلام بنویسیم؟

یک استعلام قابل‌کنترل با استاندارد و ویرایش (Edition) محصول آغاز می‌شود. سپس قطر یا اندازه اسمی لوله (NPS)، ضخامت، طول، گرید، مقدار و نوع سر لوله می‌آید. بعد باید روش اتصال یا مرجع فنی مرتبط، جزئیات پخ یا رزوه در صورت کاربرد، تعداد سرهای آماده‌شده، آزمون‌ها، مدارک و هر نیاز حمل یا حفاظت اضافه شود. اگر یکی از این موارد در مشخصات فنی موجود نیست، آن را «نیازمند تأیید» ثبت کنید.

برای جلوگیری از ابهام، در کنار نوع انتها بنویسید کدام سر یا سرها مشمول آماده‌سازی هستند. این جزئیات در شمارش، بسته‌بندی و کنترل تحویل اثر دارد. اگر پروژه درباره نوع اتصال، پخ یا رزوه سکوت کرده، واحد خرید باید سؤال را به تیم فنی برگرداند؛ نباید مناسب‌ترین گزینه را از روی موجودی حدس بزند.

پس از دریافت پیشنهاد، جدول «درخواست پروژه» و «پیشنهاد فروشنده» را ردیف‌به‌ردیف مقایسه کنید. وضعیت هر فیلد می‌تواند منطبق، نیازمند توضیح یا مغایر باشد. هر مغایرت در نوع سر لوله یا روش اتصال باید پیش از صدور سفارش برای تأیید فنی ارسال شود. این کنترل ساده، از اختلاف هزینه‌دار در زمان نصب جلوگیری می‌کند.

در تحویل و مدارک چه چیزی را کنترل کنیم؟

در زمان تحویل، ابتدا خود کالا را با سفارش مقایسه کنید: تعداد، طول، ابعاد، نوع سر لوله و تعداد سرهای آماده‌شده. سپس وضعیت حفاظت انتها و آسیب‌دیدگی‌های قابل مشاهده را طبق معیار پروژه بررسی کنید. ظاهر انتها می‌تواند بعضی اختلاف‌ها را آشکار کند، اما به‌تنهایی اثبات نمی‌کند که تمام الزامات اتصال یا محصول رعایت شده است.

مدارک توافق‌شده نیز باید با محموله و سفارش مرتبط باشند. راهنمای گواهی آزمایش کارخانه (MTC) لوله توضیح می‌دهد که گزارش آزمون کارخانه (کارخانه سازنده (Mill) Test Certificate) برای ردیابی مهم است، اما جای مشخصات فنی پروژه، طراحی یا بازرسی پذیرش را نمی‌گیرد. اگر نوع سر لوله یا هر فیلد دیگر با سفارش متفاوت است، این تفاوت باید در کنار مدارک ثبت و به مرجع فنی ارجاع شود.

اگر پروژه برای اتصال، بازرسی یا حفاظت الزامات ویژه دارد، آن موارد را از ابتدا به سفارش وصل کنید. تلاش برای حل ابهام در محل نصب، معمولاً قابلیت ردیابی تصمیم را کاهش می‌دهد. پرونده خرید خوب باید نشان دهد چه چیزی درخواست شده، چه چیزی تحویل شده و چه کسی هر تفاوت را بررسی کرده است.

حفاظت سر لوله در حمل و انبارش چرا مهم است؟

نوع سر لوله فقط در لحظه اتصال مهم نیست. اگر پخ یا رزوه در حمل، بارگیری، تخلیه یا انبارش آسیب ببیند، ممکن است محصولی که در زمان خروج از کارخانه با سفارش تطبیق داشته، در زمان تحویل دیگر آماده استفاده نباشد. نوع حفاظت موردنیاز را از روی عرف حدس نزنید؛ اگر درپوش، محافظ رزوه، محدودیت چیدمان یا روش جابه‌جایی برای پروژه اهمیت دارد، آن را به‌عنوان فیلد جداگانه در سفارش و برنامه تحویل ثبت کنید.

در دریافت کالا، شمارش سرهای آماده‌شده و کنترل آسیب‌های قابل مشاهده را کنار تطبیق ابعاد و مدارک انجام دهید. برای نمونه، رزوه‌ای که در اثر ضربه آسیب دیده یا پخی که تغییر شکل یافته، نباید فقط با این استدلال که «خود لوله سالم است» نادیده گرفته شود. تصمیم درباره تعمیر، برش دوباره، پذیرش مشروط یا رد، باید با معیار پروژه و تأیید مسئول فنی انجام شود.

ثبت وضعیت هنگام تحویل نیز مفید است. شماره ردیف سفارش، تعداد، نوع سر لوله، شرایط حفاظت و هر مغایرت قابل مشاهده را در صورت‌جلسه یا فرم کنترل وارد کنید. این ثبت، تفاوت میان آسیب حمل، اختلاف سفارش و مسئله اجرایی را روشن‌تر می‌کند و از انتقال یک ابهام فنی به مرحله نصب جلوگیری می‌کند.

مدارک تصویری، در صورت مجازبودن در فرایند پروژه، می‌توانند به همین پرونده ردیابی پیوست شوند.

خطاهای رایج در تعیین نوع سر لوله

• فرض‌کردن اینکه سر ساده یعنی هر روش اتصال بعدی بدون آماده‌سازی ممکن است.
• نوشتن «سر پخ‌دار» بدون استاندارد یا جزئیات لازم برای پروژه.
• نوشتن «رزوه‌دار» بدون نوع، اندازه یا استاندارد رزوه.
• استنتاج فشار مجاز یا تناسب سرویس از شکل انتهای لوله.
• مقایسه قیمت دو پیشنهاد پیش از یکسان‌سازی تعداد سرها، ابعاد، پخ یا رزوه و مدارک.
• پذیرفتن نوع انتهای جایگزین بدون تأیید مکتوب مرجع فنی.

این خطاها به یک مشکل مشترک برمی‌گردند: اصطلاح کوتاه جای مشخصات فنی کامل را می‌گیرد. با تبدیل نوع سر لوله به فیلدهای روشن در استعلام، اختلاف‌های اتصال قبل از تحویل دیده می‌شوند و تصمیم تجاری بر پایه کالای هم‌سطح انجام می‌گیرد.

چگونه انتخاب کنیم؟

اگر مشخصات فنی پروژه نوع سر لوله و روش اتصال را تعیین کرده است، همان را با استاندارد، ابعاد و جزئیات لازم در استعلام ثبت کنید. اگر پیشنهاد فروشنده نوع انتهای دیگری دارد، آن را تفاوت فنی بدانید و برای تأیید به مرجع فنی ارجاع دهید. پخ یا رزوه‌داشتن لوله، به‌تنهایی معادل‌بودن آن با درخواست پروژه را ثابت نمی‌کند.

اگر نوع سر لوله در مشخصات فنی مشخص نشده، ابتدا باید روش اتصال، کد قابل‌اعمال و معیار پذیرش از تیم فنی روشن شود. انتخاب درست یک حکم عمومی میان plain، beveled و رزوه‌دار نیست؛ نوعی قابل بررسی است که با روش اتصال و نیاز مستند پروژه تطبیق دارد.

پس از تکمیل مشخصات فنی، برای استعلام تجاری مشاهده لوله مانیسمان را انجام دهید. قیمت و موجودی نباید جای کنترل روش اتصال، نوع سر لوله، ابعاد و مدارک را بگیرد.

منابع

1. ASME B16.25 Buttwelding Ends، ASME
2. ASME B1.20.1 Pipe Threads, General Purpose، ASME
3. ASME B31.3 Process Piping، ASME

رده فقط ضخامت دیواره را در کنار اندازه اسمی بیان می‌کند. فشار کاری مجاز از قطر و ضخامت، گرید و تنش مجاز در دمای طراحی، کد حاکم، اتصال، خوردگی و شرایط سرویس به‌دست می‌آید؛ بنابراین یک عدد ثابت برای Sch 40 یا Sch 80 بدون این داده‌ها پاسخ فنی نیست.

• ASME B36.10M مرجع ابعادی لوله فولادی جوشی و بدون درز است. ASME
• ASME B31.3 کد Process لوله‌کشی (Piping) است و پروژه باید ویرایش و دامنه قابل‌اعمال آن را تعیین کند. ASME
• ASTM A106/A106M مشخصات لوله فولاد کربنی بدون درز برای سرویس دمای بالا است و جای کد طراحی خط را نمی‌گیرد. ASTM International

جست‌وجوی «فشار لوله مانیسمان رده ۴۰» اغلب با یک عدد آماده پاسخ داده می‌شود؛ اما چنین پاسخی، بدون قطر، گرید، دمای سرویس، کد طراحی، خوردگی و نوع اتصال، برای انتخاب یا پذیرش لوله قابل اتکا نیست. رده یک نام‌گذاری ابعادی برای ضخامت دیواره در کنار اندازه اسمی است. فشار مجاز، نتیجه محاسبه و پذیرش در چارچوب پروژه است.

پاسخ کوتاه

رده نشان می‌دهد در یک اندازه اسمی، دیواره لوله چه ضخامت اسمی دارد؛ با افزایش رده، ضخامت و معمولاً وزن بیشتر می‌شود. اما فشار کاری مجاز فقط از ضخامت درنمی‌آید. کد طراحی، قطر، گرید و تنش مجاز در دمای کار، ضریب‌های مربوط به طراحی و اتصال، خوردگی مجاز، سیال و شرایط بهره‌برداری هم باید معلوم باشند. بنابراین عبارت «Sch 40 تا فلان فشار تحمل می‌کند» بدون این ورودی‌ها، مشخصات فنی قابل استناد نیست.

رده دقیقاً چه چیزی را بیان می‌کند؟

در لوله‌های فولادی، اندازه اسمی (NPS)، قطر خارجی و رده سه مفهوم نزدیک اما جدا هستند. ASME B36.10M جدول ابعادی لوله فولادی جوشی و بدون درز را پوشش می‌دهد. در یک NPS مشخص، قطر خارجی ثابت می‌ماند و با تغییر رده ضخامت دیواره تغییر می‌کند؛ در نتیجه قطر داخلی و وزن نیز تغییر می‌کنند.

برای مثال، گفتن «لوله ۲ اینچ رده 40» فقط وقتی معنای ابعادی روشن دارد که اندازه اسمی، مرجع جدول و ویرایش قابل‌اعمال مشخص باشد. همین عبارت به‌تنهایی نمی‌گوید سیال چیست، دمای کار چقدر است، چه ضخامت مؤثری پس از خوردگی باقی می‌ماند یا چه کدی برای خط حاکم است.

رده را مانند یکی از ورودی‌های نقشه ابعادی ببینید، نه برچسب عملکرد. ضخامت بیشتر می‌تواند در محاسبه ظرفیت فشار اثر داشته باشد، ولی این اثر به‌تنهایی مجوز انتخاب یک لوله یا پذیرش آن برای یک سرویس نیست.

چه مفاهیمی معمولاً با هم آمیخته می‌شوند؟

یک خطای رایج این است که فشار آزمون، فشار طراحی و فشار کاری را یک عدد تلقی کنیم. فشار آزمون تابع روش و معیار همان آزمون است؛ فشار طراحی ورودی طراحی سیستم است؛ و فشار مجاز یا ظرفیت قابل‌استفاده از رابطه‌ها و محدودیت‌های کد و پروژه استخراج می‌شود. هیچ‌کدام را نباید از نام رده حدس زد.

همچنین «لوله بدون درز» و «Sch 80» دو پاسخ به دو پرسش متفاوت‌اند: اولی به روش ساخت اشاره دارد و دومی به ضخامت در یک اندازه اسمی. نه روش ساخت و نه رده، بدون مشخصات فنی، فشار مجاز نهایی را تضمین نمی‌کنند.

کدام ورودی‌ها فشار مجاز را تغییر می‌دهند؟

کدهایی مانند ASME B31.3 برای پایپینگ فرایندی، رابطه‌ها و ضرایبی برای طراحی ضخامت دارند. متن و ویرایش کد قابل‌اعمال باید توسط پروژه تعیین شود. جدول زیر برای فهم ورودی‌هاست، نه برای انجام محاسبه یا جایگزینی کد.

ASTM A106/A106M نمونه‌ای از مشخصات محصول برای لوله فولاد کربنی بدون درز در سرویس دمای بالا است. داشتن نام این استاندارد روی سفارش یا گواهی آزمایش کارخانه (MTC)، جای تعیین دمای طراحی، کد خط و ضخامت لازم را نمی‌گیرد. استاندارد محصول و کد طراحی دو نقش مکمل دارند.

چرا یک جدول عمومی فشار به انتخاب درست منجر نمی‌شود؟

جدول عمومی معمولاً یک یا چند فرض پنهان دارد: قطر مشخص، متریال مشخص، دمای مشخص، نبود خوردگی، نوع اتصال مشخص و کد یا ضریب نام‌برده‌نشده. وقتی این فرض‌ها کنار عدد نوشته نشوند، خواننده ممکن است آن را به قطر یا سرویس دیگری تعمیم دهد.

دو لوله با یک رده می‌توانند در دو قطر متفاوت ضخامت‌های متفاوت و نسبت هندسی متفاوتی داشته باشند. دو لوله با یک قطر و رده نیز ممکن است گرید، دمای طراحی، خوردگی مجاز (Corrosion Allowance) یا کد حاکم متفاوتی داشته باشند. حتی اگر مشخصات لوله یکسان باشد، تصمیم درباره سیستم به اجزای دیگر مانند اتصالات، فلنج‌ها، شیرها، روش نصب و معیارهای پروژه نیز وابسته است.

این به معنی بی‌فایده‌بودن جدول‌های ابعادی نیست. جدول معتبر برای خواندن قطر خارجی، ضخامت و وزن ضروری است؛ اما باید در جای درست استفاده شود: ورودی محاسبه و کنترل سفارش، نه جایگزین خروجی طراحی.

مثال مفهومی: چرا یک نام، دو جواب یکسان نمی‌سازد؟

فرض کنید دو درخواست خرید هر دو با عبارت «لوله مانیسمان Sch 40» ثبت شده‌اند. در درخواست اول، قطر اسمی مشخص نشده است؛ در درخواست دوم قطر مشخص است، اما دمای طراحی، سیال و کد حاکم نیامده است. در هر دو حالت، فروشنده شاید بتواند یک محصول بازار را معرفی کند، اما مرجع فنی هنوز نمی‌تواند از همین عبارت به فشار مجاز خط برسد.

در درخواست نخست، حتی هندسه موردنظر معلوم نیست. رده فقط در کنار اندازه اسمی معنا دارد و ضخامت یک رده بین قطرهای مختلف یکسان نیست. در درخواست دوم، هندسه تا حدی روشن‌تر شده، اما اثر دمای کار بر تنش مجاز متریال، خوردگی مجاز (Corrosion Allowance)، نوع اتصال و رابطه طراحی کد نامشخص است. اضافه‌کردن یک عدد فشار آماده به هر دو درخواست، فقط ابهام را پنهان می‌کند.

پرسش بهتر این است: «برای این سیال، فشار و دمای طراحی، قطر، عمر طراحی و کد پروژه، چه ضخامت و چه مشخصات محصولی لازم است؟» این تغییر پرسش، رده را از یک پاسخ بازاری به یکی از داده‌های قابل کنترل در مسیر طراحی تبدیل می‌کند.

فشار مجاز لوله با فشار نامی اجزای دیگر یکی نیست

در یک سامانه لوله‌کشی، لوله تنها جزء نیست. فلنج، شیر، اتصال، گسکت، جوش، ساپورت و اجزای اندازه‌گیری نیز می‌توانند محدودیت‌های خود را داشته باشند. بنابراین حتی اگر طراحی دیواره لوله برای شرایطی بررسی شده باشد، نمی‌توان همان نتیجه را بی‌بررسی به کل خط تعمیم داد.

اگر سفارش فقط مشخصات لوله را پوشش می‌دهد، نباید از فروشنده انتظار داشت فشار مجاز کل سیستم را تأیید کند. اگر هدف، یک سیستم کامل است، مسئول طراحی باید اجزا، کد حاکم، شرایط سرویس و مرز مسئولیت هر تأمین‌کننده را مشخص کند.

تغییر شرایط سرویس چرا باید به بازبینی منجر شود؟

افزایش دمای طراحی، تغییر سیال، اضافه‌شدن خوردگی، تغییر اتصال یا تغییر طول عمر مورد انتظار می‌تواند مسیر کنترل را عوض کند. این تغییرها لزوماً به معنی نامناسب‌شدن محصول قبلی نیستند، اما دلیل کافی برای فرض مناسب‌بودن آن هم نیستند.

راه درست، ثبت تغییر و ارجاع آن به مرجع فنی پروژه است. این کار از دو خطا جلوگیری می‌کند: سفارش‌دادن رده سنگین‌تر صرفاً از روی احتیاط بدون بررسی اثرات هزینه و اتصال؛ یا جایگزین‌کردن رده سبک‌تر صرفاً به‌دلیل موجودی یا قیمت. هر دو تصمیم باید با داده طراحی و معیار پذیرش کنترل شوند.

مسیر عملی از نیاز پروژه تا سفارش

۱. داده سرویس را جمع کنید. سیال، فشار و دمای طراحی، شرایط گذرا، خورندگی و عمر طراحی را از مرجع فنی پروژه بگیرید. اگر این داده‌ها ندارید، درخواست «لوله برای فلان فشار» هنوز کامل نیست.

۲. کد و مشخصات فنی حاکم را مشخص کنید. نام کد، ویرایش و هر الزام کارفرما یا واحد فنی را ثبت کنید. مسئول طراحی باید تعیین کند کدام رابطه و معیار پذیرش استفاده می‌شود.

۳. ضخامت و محصول را از هم تفکیک کنید. پس از تعیین نیاز طراحی، محصول را با استاندارد، گرید، NPS/OD، رده یا ضخامت، طول، نوع انتها و مدارک سفارش دهید. در موارد حساس، ضخامت عددی و تلرانس هم باید در سفارش قابل کنترل باشد.

۴. مدرک و کالا را تطبیق دهید. MTC، مارکینگ، ابعاد نمونه‌ای و روش ردیابی باید با سفارش هم‌خوان باشند. این کنترل نشان می‌دهد چه کالایی تحویل شده؛ تعیین نمی‌کند طراحی اولیه درست بوده است.

۵. تغییر را دوباره بررسی کنید. تغییر دما، سیال، خوردگی، مسیر خط یا نوع اتصال می‌تواند نیاز طراحی را عوض کند. جایگزین‌کردن یک رده یا گرید بر اساس موجودی بازار بدون تأیید مرجع فنی، مسیر مطمئنی نیست.

برای شناخت نام‌گذاری ضخامت، راهنمای رده لوله مانیسمان را ببینید. برای خواندن وزن و ابعاد، جدول لوله مانیسمان مرجع کمکی است؛ اما تصمیم نهایی فشار با جدول فروش یا مقاله انجام نمی‌شود.

فرم داده پیش از درخواست بررسی فنی

این فهرست محاسبه نیست و عددی برای فشار تولید نمی‌کند؛ فقط کمک می‌کند پرسش فنی کامل شود. اگر یکی از خانه‌ها نامعلوم است، همان مورد باید پیش از نهایی‌شدن سفارش روشن شود.

نتیجه این تفکیک برای خرید چیست؟

خریدار لازم نیست خودش محاسبه کد انجام دهد، اما باید بداند کدام پاسخ را از چه مرجعی بخواهد. فروشنده می‌تواند مشخصات، موجودی و مدارک محصول پیشنهادی را شفاف کند؛ مرجع فنی پروژه باید نیاز طراحی و هر جایگزینی را تأیید کند؛ و واحد QC باید کالای تحویلی را با سفارش و روش ردیابی تطبیق دهد. مخلوط‌کردن این سه مسئولیت، یکی از علت‌های رایج سفارش مبهم و اختلاف تحویل است.

اشتباه‌های رایج

• نسبت‌دادن یک فشار ثابت به Sch 40 یا Sch 80. بدون قطر، گرید، دما و کد، عدد فنی کامل نیست.
• استفاده از فشار آزمون به‌عنوان فشار مجاز بهره‌برداری. روش آزمون و طراحی سیستم را از هم جدا نگه دارید.
• نادیده‌گرفتن دمای طراحی. دمای محیط انبار لزوماً دمای کار خط نیست.
• فراموش‌کردن خوردگی یا عمر طراحی. ضخامت اسمی تماماً لزوماً ضخامت مؤثر طراحی نیست.
• تبدیل توصیه بازار به تأیید طراحی. موجودی یا رده رایج، تأیید پروژه نیست.
• پذیرفتن جایگزینی فقط با نام مشابه. استاندارد، گرید، ابعاد، مدارک و تأیید فنی باید بررسی شوند.
• نوشتن سفارش مبهم. «لوله فشارقوی» یا «مانیسمان ضخیم» معیار قابل بازرسی نیست.

محدودیت‌های این راهنما

این مقاله رابطه محاسباتی، مقدار تنش مجاز یا عدد فشار برای هیچ سایز و رده‌ای ارائه نمی‌کند؛ چون آن عدد بدون داده سرویس و کد قابل‌اعمال می‌تواند گمراه‌کننده باشد. محاسبه باید با ویرایش دارای مجوز کد، داده متریال و کنترل فرد یا واحد صلاحیت‌دار انجام شود.

اگر موضوع شما خط گاز، بخار، نفت، سرویس خورنده یا کاربرد ایمنی است، مرجع فنی پروژه باید هم کد حاکم و هم دامنه بازرسی و پذیرش را تعیین کند. این راهنما فقط کمک می‌کند بدانید چه داده‌ای را پیش از پرسیدن «چه رده‌ای لازم است؟» جمع‌آوری کنید.

منابع

1. ASME B31.3 Process Piping، ASME
2. ASME B36.10M Welded and Seamless Wrought Steel Pipe، ASME
3. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International

گواهی آزمایش کارخانه (MTC) سندی است که سازنده برای اعلام مشخصات و نتایج آزمون محصول صادر می‌کند. ولی «MTC» به‌تنهایی یک درخواست ناقص است: استاندارد EN 10204 چهار نوع سند تعریف می‌کند (۲٫۱، ۲٫۲، ۳٫۱ و ۳٫۲) که از نظر اعتبار زمین تا آسمان فرق دارند. در سفارش باید نوع سند را صریح بنویسید.

• انواع سند بازرسی در استاندارد **EN 10204** تعریف شده‌اند: **۲٫۱** (اعلام انطباق بدون نتیجه آزمون)، **۲٫۲** (گزارش آزمون غیراختصاصی)، **۳٫۱** (نتایج اختصاصی همان محموله، تأییدشده توسط بازرس مستقل از تولید) و **۳٫۲** (تأیید مشترک با بازرس خریدار یا شخص ثالث). BS EN 10204:2004 — BSI
• در خرید صنعتی لوله، آنچه معمولاً منظور است **EN 10204 3.1** است. اگر در سفارش فقط بنویسید «MTC»، فروشنده می‌تواند یک سند نوع ۲٫۲ بدهد و از نظر فنی هم اشتباه نکرده باشد.
• گواهی آزمایش کارخانه به‌تنهایی جای **بازرسی فیزیکی** و رویه‌ی پذیرش پروژه را نمی‌گیرد.
• آزمون‌ها و مدارک ویژه باید **پیش از خرید** در سفارش یا قرارداد مشخص شوند؛ درخواست پس از تحویل معمولاً یعنی آزمون مجدد با هزینه‌ی خریدار.

گواهی مواد یا MTC در خرید صنعتی یک برگه‌ی تزئینی نیست؛ بخشی از مسیر ردیابی و تطبیق محصول با سفارش است. با این حال MTC به‌تنهایی همه چیز را ثابت نمی‌کند و بدون ارتباط با مشخصات سفارش، مارکینگ، مقدار تحویلی و الزامات پروژه نمی‌توان از آن نتیجه‌ی قطعی گرفت.

پاسخ کوتاه

MTC یا گواهی آزمایش کارخانه (Mill Test Certificate) سندی است که سازنده یا زنجیره‌ی تأمین برای اعلام مشخصات محصول و نتایج آزمون صادر می‌کند. خریدار باید آن را با استاندارد، گرید، نوع ساخت، ابعاد، شماره ذوب (Heat Number) و الزامات سفارش تطبیق دهد. تصمیم پذیرش برای سرویس حساس باید مطابق رویه‌ی QC و مشخصات فنی پروژه انجام شود.

انواع گواهی بر اساس EN 10204

این بخش، تفاوت اصلی میان خریدارِ حرفه‌ای و خریدارِ ناوارد است. استاندارد اروپایی EN 10204 با عنوان «محصولات فلزی — انواع اسناد بازرسی» مشخص می‌کند که یک سند بازرسی چه چیزی را ادعا می‌کند و چه کسی آن را تأیید کرده است. چهار نوع رایج به این ترتیب‌اند:

تفاوت ۲٫۲ و ۳٫۱ همان جایی است که بیشترین سوءتفاهم رخ می‌دهد. در سند نوع ۲٫۲ ممکن است اعداد واقعی باشند، ولی از محموله‌ی دیگری از همان تولید گرفته شده باشند؛ در ۳٫۱ نتایج باید متعلق به همان واحد آزمونی باشد که کالای شما از آن آمده. در ۳٫۲ یک چشم مستقل از سازنده هم پای سند را امضا می‌کند.

پیش از درخواست MTC، سفارش را کامل کنید

مدرک خوب نمی‌تواند سفارش مبهم را نجات دهد. اگر در سفارش فقط نوشته شده باشد «لوله مانیسمان دو اینچ»، بعداً معلوم نیست MTC باید چه گرید، چه استاندارد یا چه آزمونی را اثبات کند. پیش از خرید این موارد را روشن کنید:

MTC معمولاً چه بخش‌هایی دارد؟

فرمت گواهی میان سازندگان و قراردادها متفاوت است، اما اغلب این دسته اطلاعات دیده می‌شود:

• مشخصات سازنده یا صادرکننده و **نوع سند بر اساس EN 10204**
• شماره گواهی و **شماره ذوب (Heat Number)** — کلید ردیابی
• استاندارد، گرید، ویرایش استاندارد و نوع محصول
• **ترکیب شیمیایی** بر حسب درصد وزنی
• **خواص مکانیکی**: تنش تسلیم، استحکام کششی، ازدیاد طول و در صورت الزام، آزمون ضربه
• نتیجه‌ی **آزمون هیدرواستاتیک** یا آزمون غیرمخرب، در حدی که استاندارد الزام کرده
• وضعیت عملیات حرارتی، اگر استاندارد آن را الزام کرده باشد
• تعداد، ابعاد، وزن یا شناسه‌ی بسته

وجود یک ستون یا مهر به‌تنهایی کافی نیست. مهم این است که اطلاعات قابل تطبیق، خوانا و مرتبط با کالای تحویلی باشند.

ترکیب شیمیایی را چگونه بخوانیم؟

جدول ترکیب شیمیایی معمولاً ترسناک به‌نظر می‌رسد، ولی برای کنترل اولیه چند عدد بیشتر اهمیت ندارد:

• **کربن (C):** تعیین‌کننده‌ی استحکام و در عین حال دشمن جوش‌پذیری. هر گرید سقف مشخصی دارد؛ عدد گواهی باید زیر آن سقف باشد.
• **منگنز (Mn):** به استحکام کمک می‌کند و اثر گوگرد را خنثی می‌کند.
• **فسفر (P) و گوگرد (S):** ناخالصی‌اند و سقفشان پایین است. عدد بالا یعنی احتمال ترد‌شدن و مشکل در جوشکاری.
• **سیلیسیم (Si):** مربوط به اکسیژن‌زدایی فولاد در حین تولید.
• **کربن معادل (CE):** عددی که از ترکیب کربن و سایر عناصر محاسبه می‌شود و معیار عملی جوش‌پذیری است. اگر قرار است لوله در محل جوش شود، این عدد را جدی بگیرید؛ استانداردهایی مثل API 5L فرمول و سقف آن را تعریف می‌کنند.

خواص مکانیکی را چگونه بخوانیم؟

• **تنش تسلیم (Yield):** نقطه‌ای که فولاد شروع به تغییر شکل دائمی می‌کند. مبنای اصلی محاسبات طراحی فشار است.
• **استحکام کششی (Tensile):** بیشترین تنشی که ماده تحمل می‌کند. باید از حداقل استاندارد بالاتر باشد.
• **ازدیاد طول (Elongation):** معیار شکل‌پذیری. عدد پایین یعنی ماده ترد است و در خم‌کاری یا ضربه دردسر می‌سازد.
• **آزمون ضربه (Charpy):** فقط وقتی الزامی است که استاندارد یا مشخصات پروژه خواسته باشد — معمولاً برای سرویس سرد یا سرویس ترش.

یک نکته‌ی عملی: برخی گریدها علاوه بر حداقل، حداکثر تنش تسلیم هم دارند. فولادی که خیلی قوی‌تر از حد انتظار باشد لزوماً خبر خوبی نیست؛ می‌تواند نشانه‌ی ترکیب یا عملیات حرارتی متفاوت باشد و روی جوش‌پذیری اثر بگذارد.

مسیر پنج‌مرحله‌ای کنترل MTC

وقتی گواهی به دستتان رسید، این پنج مرحله را به‌ترتیب بروید. ترتیب مهم است: بی‌معنی است که نتایج آزمون را دقیق بخوانید در حالی که هنوز مطمئن نیستید این سند اصلاً به محموله‌ی شما مربوط است.

۱. ابتدا با سفارش مقایسه کنید

استاندارد، گرید، نوع ساخت، قطر، ضخامت یا رده و مقدار درج‌شده در گواهی را با پیش‌فاکتور یا سفارش مقایسه کنید. اگر سفارش تغییر کرده، نسخه‌ی نهایی مبنای کنترل باشد.

۲. ارتباط مدرک و کالا را بررسی کنید

به مارکینگ روی لوله، برچسب بسته و شماره ذوب نگاه کنید. شماره ذوبِ روی گواهی باید روی خود کالا هم پیدا شود. اگر هیچ راه قابل‌قبولی برای ارتباط سند با محموله ندارید، گواهی را جدا از کالا تلقی کنید و موضوع را با واحد QC یا فروشنده روشن کنید.

۳. نتایج را در چارچوب همان استاندارد بخوانید

نتیجه‌ی آزمون را با جدول نامرتبط یا ویرایش نامعلوم مقایسه نکنید. مرجع فنی پروژه باید مشخص کند چه ویرایشی و چه معیار پذیرشی معتبر است.

۴. ابعاد و ظاهر را فقط به سند واگذار نکنید

نمونه‌برداری، اندازه‌گیری، شمارش، بررسی آسیب حمل و کنترل ظاهری بخش دیگری از پذیرش است. MTC جای بازرسی فیزیکی را نمی‌گیرد.

۵. مغایرت را مستند کنید

کد گواهی، عکس مارکینگ، شماره بسته، مورد مغایرت و تصمیم بعدی را ثبت کنید. پذیرش شفاهی برای مواد حساس ریسک ایجاد می‌کند.

نمونه‌ی کارشده: یک گواهی را سطر به سطر بخوانیم

فرض کنید سفارش شما این بوده: لوله بدون درز ASTM A106 گرید B، سایز ۴ اینچ، رده ۴۰، مطابق EN 10204 نوع 3.1. گواهی رسیده است. این جدول نشان می‌دهد هر سطر گواهی را با چه چیزی مقایسه کنید و چه چیزی باعث توقف پذیرش می‌شود.

یک نکته‌ی عملی درباره‌ی سطر هفتم: نتایج آزمون واقعی همیشه پراکندگی دارند. اگر تنش تسلیم چند نمونه‌ی مختلف دقیقاً یک عدد باشد و آن عدد هم دقیقاً برابر حداقل استاندارد، این الگو با آزمون واقعی نمی‌خواند و ارزش پرسیدن دارد.

چه چیزهایی باید باعث سؤال دوباره شود؟

هیچ‌کدام از موارد زیر به‌تنهایی اثبات چیزی نیست، ولی هر کدام دلیل کافی برای یک سؤال روشن پیش از پذیرش است:

• گواهی **بدون شماره ذوب** یا با شماره‌ای که روی هیچ لوله‌ای درج نشده.
• **ویرایش استاندارد ذکر نشده** باشد — بدون آن، معیار پذیرش معلوم نیست.
• نتایج آزمون **دقیقاً برابر حداقل استاندارد** باشند؛ نتایج آزمون واقعی معمولاً پراکندگی دارند.
• **تاریخ صدور گواهی بعد از تاریخ حمل** باشد.
• اسکنِ کم‌کیفیت یا ناهماهنگی فونت و ترازِ اعداد در جدول نتایج.
• امضا یا مهر **بدون نام و سمت** تأییدکننده — در سند نوع ۳٫۱ تأییدکننده باید مشخص و مستقل از واحد تولید باشد.
• نوع سند (۲٫۱، ۲٫۲، ۳٫۱، ۳٫۲) **روی گواهی نوشته نشده** باشد.

بازرسی شخص ثالث کجا لازم می‌شود؟

در سفارش‌های بزرگ یا سرویس حساس، خریدار می‌تواند بازرس مستقلی را برای حضور در زمان آزمون و تأیید سند تعیین کند. خروجی این کار همان سند نوع ۳٫۲ است. هزینه‌ی بازرسی شخص ثالث در برابر هزینه‌ی جایگزینی یک خط لوله‌ی نصب‌شده ناچیز است، ولی برای هر خریدی هم توجیه ندارد. معیار تصمیم معمولاً این‌هاست:

• **پیامد خرابی** چقدر است — سرویس فشار بالا، گاز، بخار یا سرویس ترش؟
• **حجم سفارش** چقدر است و آیا از یک ذوب تأمین می‌شود؟
• آیا **سابقه‌ی همکاری** با این سازنده وجود دارد؟
• آیا کارفرما یا کد پروژه، بازرسی شخص ثالث را **الزام کرده** است؟

خطاهای رایج

• نوشتن «همراه با MTC» در سفارش، **بدون مشخص‌کردن نوع سند** بر اساس EN 10204.
• فرض‌کردن اینکه هر برگه با عنوان MTC، اصالت و تناسب همه‌جانبه را ثابت می‌کند.
• تطبیق‌ندادن گرید و نوع ساخت با سفارش.
• نادیده‌گرفتن **ویرایش استاندارد**.
• پذیرش سندی که ارتباطش با بسته‌ی تحویلی روشن نیست.
• درخواست آزمون ویژه **پس از تحویل**، بدون اینکه در سفارش آمده باشد.
• تلاش برای تعیین فشار مجاز خط از روی MTC — فشار مجاز نتیجه‌ی طراحی است، نه یک عدد در گواهی.

چک‌لیست تحویل

• شماره سفارش و مشخصات کالا در دسترس است
• **نوع سند (EN 10204) با آنچه سفارش داده شده یکی است**
• استاندارد، گرید، ویرایش و نوع ساخت با سفارش هم‌خوان است
• قطر و ضخامت/رده کنترل شده است
• شماره ذوب روی گواهی و روی کالا قابل تطبیق است
• ترکیب شیمیایی و خواص مکانیکی در دامنه‌ی مجاز گرید هستند
• تعداد، طول یا وزن با اسناد تحویل بررسی شده است
• آزمون‌ها و مدارک ویژه مطابق قرارداد هستند
• مغایرت‌ها ثبت و تعیین‌تکلیف شده‌اند

برای شناخت تفاوت نقش استانداردهای محصول و ابعاد، [راهنمای استانداردهای لوله مانیسمان](/blog/seamless-pipe-standards/) را بخوانید.

سؤالات متداول

منابع

1. BS EN 10204:2004 — Metallic products: Types of inspection documents، BSI
2. ASTM A106/A106M — Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
3. API Specification 5L — Line Pipe، American Petroleum Institute
