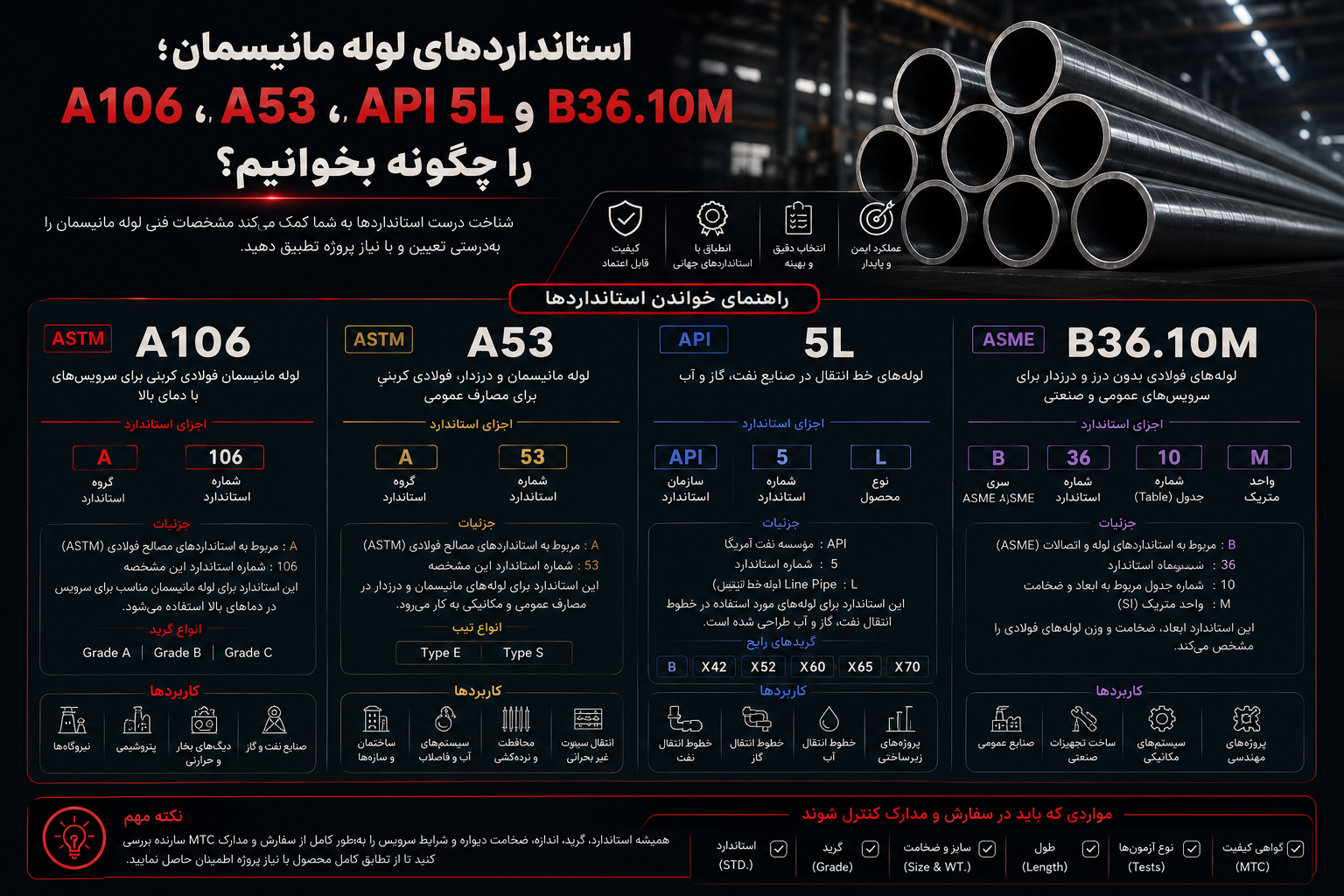

استانداردهای لوله مانیسمان؛ A106، A53، API 5L و B36.10M را چگونه بخوانیم؟
ASTM A106 برای لوله کربنی بدون درز سرویس دمای بالا، ASTM A53 برای دامنهای از لوله فولادی سیاه و گالوانیزه جوشی و بدون درز، API 5L برای لوله خط انتقال (Line Pipe) و ASME B36.10M برای ابعاد لوله است.
- ASTM A106/A106M به لوله فولاد کربنی بدون درز برای سرویس دمای بالا مربوط است. ASTM International
- ASTM A53/A53M در دامنه خود انواع جوشی و بدون درز لوله فولادی را پوشش میدهد. ASTM International
- API Specification 5L به لوله خط انتقال (Line Pipe) مربوط است. American Petroleum Institute
- ASME B36.10M مرجع ابعاد لوله فولادی جوشی و بدون درز است. ASME
- ASME B36.10M یک استاندارد ابعادی است و هم لولهی بدون درز و هم جوشی را پوشش میدهد؛ بنابراین ارجاع به آن هیچ چیزی دربارهی روش ساخت محصول ثابت نمیکند. ASME
عبارت «لوله استاندارد» برای خرید صنعتی کافی نیست. استانداردها هر کدام دامنه، زبان و هدف خاصی دارند: یکی درباره نوع و گرید محصول است، دیگری درباره ابعاد و رده، و دیگری برای لوله خط انتقال (Line Pipe) نوشته شده است. این راهنما کمک میکند پیش از سفارش، کدهای پرکاربرد را با هم قاطی نکنید.
پاسخ کوتاه
ASTM A106/A106M مشخصات لوله فولاد کربنی بدون درز برای سرویس دمای بالا را پوشش میدهد؛ ASTM A53/A53M دامنهای از لوله فولادی سیاه و گالوانیزه، جوشی و بدون درز را دربر میگیرد؛ API 5L برای لوله خط انتقال است؛ و ASME B36.10M مرجع ابعادی لولههای فولادی جوشی و بدون درز محسوب میشود. هیچکدام بهتنهایی جای مشخصات فنی (Specification) پروژه را نمیگیرند.
چهار نوع پرسش که به چهار نوع سند پاسخ میدهند
بیشتر سردرگمی در این حوزه از یک جای مشخص میآید: همهی این کدها «استاندارد» نامیده میشوند، ولی به چهار پرسش کاملاً متفاوت پاسخ میدهند. تا وقتی این تفکیک روشن نشود، هر گفتوگویی دربارهی «کدام استاندارد بهتر است» بیمعناست.
| نوع سند | به چه پرسشی پاسخ میدهد؟ | نمونه | به چه پرسشی پاسخ **نمیدهد** |
|---|---|---|---|
| استاندارد محصول | این لوله از چه ساخته شده و چه خواصی دارد؟ | `ASTM A106`، `ASTM A53`، `API 5L` | ابعاد سفارش، فشار مجاز خط |
| استاندارد ابعادی | قطر خارجی و ضخامت در هر اندازه اسمی چقدر است؟ | `ASME B36.10M` | جنس، گرید، کیفیت |
| کد طراحی | برای این سرویس چه ضخامت و چه متریالی مجاز است؟ | `ASME B31.1`، `ASME B31.3` | اینکه فروشنده چه چیزی دارد |
| مشخصات فنی پروژه | برای **این** پروژه چه چیزی پذیرفته است؟ | سند کارفرما | چیزی که در سند نیامده |
نتیجهی عملی: یک سفارش کامل معمولاً به هر چهار لایه ارجاع میدهد. جملهی «لوله A106 رده ۴۰ میخواهم» دو لایه را پوشش داده و دو لایه را جا انداخته است.
| لایه مشخصات فنی | نمونه سؤال |
|---|---|
| محصول و دامنه استاندارد | چه استانداردی و چه نوع ساختی پذیرفته است؟ |
| متریال و گرید | خواص مورد نیاز چیست؟ |
| ابعاد | قطر، ضخامت یا رده (Schedule) و طول چقدر است؟ |
| سرویس و طراحی | سیال، دما، فشار و کد طراحی چیست؟ |
| بازرسی و مدارک | چه آزمونها و چه نوع گواهی آزمایش کارخانه (MTC) لازم است؟ |
ASTM A106/A106M چه میگوید؟
صفحه رسمی ASTM این استاندارد را برای لوله فولاد کربنی بدون درز در سرویس دمای بالا معرفی میکند. از این تعریف نباید نتیجه گرفت که هر لولهای با نام بازار «مانیسمان» خودبهخود برای هر سرویس دمای بالا مناسب است. گرید، ابعاد، ویرایش (Edition) استاندارد، الزامات سفارش و طراحی پروژه باید همخوان باشند.
وقتی در سفارش ASTM A106 میبینید، این پرسشها را اضافه کنید:
- گرید مورد نیاز چیست؟
- قطر، ضخامت یا رده چیست؟
- آیا سرویس و دمای طراحی با انتخاب متریال توسط مهندس پروژه بررسی شده است؟
- چه آزمونها و چه نوع گواهی مواد لازم است؟
نکتهای که در بازار زیاد اشتباه گفته میشود: عبارت «برای سرویس دمای بالا» در عنوان این استاندارد، یک عدد دمای مجاز عمومی نیست. حداکثر دمای قابلقبول برای یک خط مشخص، از کد طراحی و جدول تنش مجاز همان متریال در همان دما بیرون میآید، نه از نام استاندارد. کسی که میگوید «A106 تا فلان درجه را تحمل میکند» در حال بیان یک عدد بدون زمینه است.
ASTM A53/A53M چه تفاوتی دارد؟
دامنه ASTM A53/A53M شامل انواع لوله فولادی سیاه و گالوانیزه و نیز ساخت جوشی و بدون درز است. بنابراین A53 و «بدون درز» مترادف نیستند؛ نوع ساخت باید در مشخصات فنی مشخص باشد. همین نکته در مقایسه پیشنهادهای بازار مهم است: دو فروشنده ممکن است هر دو نام A53 را بیاورند، اما نوع ساخت یا گرید و ابعاد پیشنهادشان متفاوت باشد.
این تفاوت دامنه، پرتکرارترین منشأ مغایرت در تحویل است. اگر پروژه لولهی بدون درز میخواهد و سفارش فقط «A53» نوشته شده، فروشنده میتواند کاملاً در چارچوب همان استاندارد، محصول جوشی تحویل دهد و از نظر قراردادی هم حق داشته باشد. راهحل یک سطر است: نوع ساخت را جدا از نام استاندارد بنویسید. تفصیل این مقایسه در تفاوت ASTM A106 و ASTM A53 آمده است.
API 5L برای چه نوع مسئلهای است؟
API Specification 5L مربوط به لوله خط انتقال است. کاربرد واقعی، سطح محصول، گرید، شرایط سرویس و الزامات پروژه باید جداگانه بررسی شوند. استفاده از عبارت «API» برای هر لولهای که قرار است سیال حمل کند، یک میانبُر نادرست است؛ مشخصات خط، کد پروژه و الزام کارفرما باید تعیینکننده باشند.
در بازار ایران، پرمصرفترین محصول عملاً در نقطهی تلاقی این دو نام قرار میگیرد: لولهای که با نام «API 5L Gr.B» یا «A106 Gr.B» خواسته میشود و فروشنده هر دو را یکی معرفی میکند. این همارزی در گفتوگوی بازار تا حد زیادی کاربردی است، ولی در سطح مشخصات فنی و کد طراحی خودکار نیست. تفکیک کامل این موضوع در تفاوت API 5L و ASTM A106 آمده است.
برای شناخت تمرکز لوله خط انتقال و آمادهسازی درخواست خرید، راهنمای لوله API 5L را ببینید.
ASME B36.10M چه نقشی دارد؟
ASME B36.10M درباره ابعاد لوله فولادی جوشی و بدون درز است. این استاندارد برای رجوع به قطر خارجی، ضخامتها و وزنهای اسمی بسیار مهم است، اما گرید متریال یا فشار مجاز خط را بهتنهایی تعیین نمیکند. برای کنترل وزن و ابعاد، جدول لوله مانیسمان مفید است؛ تأیید نهایی باید با مرجع مجاز پروژه انجام شود.
یک نکتهی عملی که گاهی دیر فهمیده میشود: این استاندارد ابعادی است، پس هم به لولهی بدون درز و هم به جوشی مربوط میشود. بنابراین دیدن B36.10M روی یک پیشفاکتور، هیچ چیزی دربارهی روش ساخت محصول نمیگوید. برای رده و رابطهاش با ضخامت، راهنمای رده لوله مانیسمان را ببینید.
چرا ویرایش استاندارد مهم است؟
استانداردها ثابت نمیمانند. مراجع صادرکننده هر چند سال ویرایش (Edition) تازهای منتشر میکنند و در آن ممکن است الزامات آزمون، محدودهی گریدها، تلرانسها یا شیوهی نشانهگذاری بهروزرسانی شود.
پیامد این موضوع برای خرید سه چیز است:
- پروژه معمولاً یک ویرایش مشخص را میپذیرد، نه «آخرین ویرایش» و نه «هر ویرایشی». اگر مشخصات فنی ویرایش را نام برده، همان مبناست.
- MTC محموله به یک ویرایش مشخص ارجاع میدهد. اگر آن ویرایش با ویرایش مورد قبول پروژه یکی نیست، این یک مغایرت است که باید پیش از مصرف روشن شود — نه لزوماً یک ایراد، ولی حتماً یک تصمیم که مسئول فنی باید بگیرد
- متن کامل استانداردها دارای مجوز است. ما نسخهی کامل را در اختیار نداریم و در این راهنما هم هیچ جدول یا عدد داخلی استانداردها بازنشر نشده است. برای اعداد الزامآور، به نسخهی دارای مجوزِ همان ویرایش رجوع کنید.
استاندارد ملی ایران کجای این تصویر است؟
چهار کدی که تا اینجا بررسی شد، همگی مراجع بینالمللیاند. اما خریدار ایرانی در عمل با یک لایهی دیگر هم روبهرو میشود: استاندارد ملی ایران و نشان سازمان ملی استاندارد روی محصولات تولید داخل.
این لایه را نباید با لایههای قبلی خلط کرد، و سه نکته دربارهاش تعیینکننده است:
۱. برای بعضی کاربردها، مرجع الزامآور همان استاندارد ملی است، نه کد خارجی. شاخصترین نمونه، لولهی گاز ساختمانی است که تابع مقررات ملی ساختمان و استاندارد ملی مربوطه است. در چنین پروژهای، ارائهی یک محصول با ارجاع به استاندارد خارجی، لزوماً الزام قانونی را پوشش نمیدهد. اگر پروژهی شما گازرسانی است، انتخاب لوله برای خطوط گاز این تفکیک را باز میکند.
۲. وجود نشان استاندارد ملی، جای MTC را نمیگیرد. نشان روی محصول یا پروانهی کاربرد آن، دربارهی انطباق تولیدکننده در یک دامنه صحبت میکند؛ اما آنچه محمولهی شما را به سفارش شما وصل میکند، همچنان مدرک همان محموله است. این دو سطح، دو پرسش متفاوتاند و یکی جایگزین دیگری نیست.
۳. برای تولید داخلی، معمولاً هر دو ارجاع کنار هم میآیند. بسیاری از سازندگان داخلی اعلام میکنند محصولشان بر پایهی یک استاندارد بینالمللی (مثلاً ASTM A106 یا API 5L) ساخته شده و همزمان نشان ملی هم دارند. این ترکیب طبیعی است، ولی معنایش این نیست که هر دو ادعا در یک سطح اثباتشدهاند — باز هم مدرک محموله مبناست، نه ادعای کلی روی کاتالوگ.
قاعدهی عملی برای استعلام: اگر پروژه تحت مقررات ملی است، هر دو مرجع را در سفارش بنویسید — استاندارد بینالمللی مورد نظر برای مشخصات فنی، و الزام ملی برای پذیرش قانونی. جداکردن این دو در متن سفارش، بعداً از یک بحث پرهزینه در زمان تحویل جلوگیری میکند.

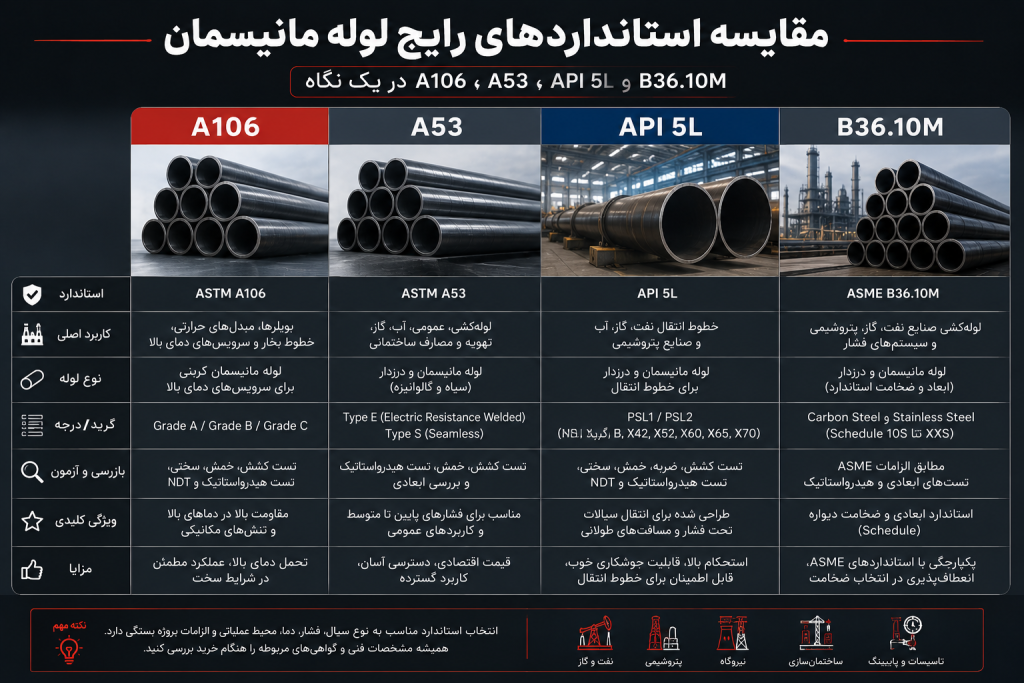

نقشه تصمیم سریع
| اگر مسئله شما این است | ابتدا این مورد را بررسی کنید | سپس چه چیزی را کامل کنید؟ |
|---|---|---|
| سرویس دمای بالا | دامنه استاندارد محصول مانند `ASTM A106` | گرید، طراحی، ابعاد، آزمون و مدارک |
| انتخاب لوله عمومی/سیاه/گالوانیزه | دامنه `ASTM A53` و نوع ساخت | گرید، پوشش، ابعاد و کاربرد مجاز |
| خط انتقال | `API 5L` و الزام پروژه | سطح محصول، گرید، آزمون و شرایط سرویس |
| وزن و ضخامت | `ASME B36.10M` | قطر، رده و واحدهای سفارش |
چگونه استاندارد را در درخواست خرید بنویسیم؟
یک درخواست خوب باید قابل تطبیق باشد، نه فقط قابل حدسزدن. قالب زیر نقطه شروع مناسبی است:
لوله فولادی بدون درز/جوشی مطابق استاندارد مورد قبول پروژه، گرید مشخص، قطر NPS یا قطر خارجی، رده یا ضخامت، طول، نوع انتها، تعداد یا وزن، آزمونها، MTC و محل تحویل.
اگر استاندارد یا گرید هنوز قطعی نیست، آن را در سفارش جعل نکنید. از طراح یا ناظر پروژه بخواهید مرجع قابل قبول را مشخص کند.
سه فیلدی که بیش از همه فراموش میشوند و بیشترین اختلاف را میسازند:
- ویرایش استاندارد — بدون آن، مبنای پذیرش مبهم است.
- نوع ساخت — بهویژه وقتی استاندارد هر دو را پوشش میدهد.
- سطح مدارک — اینکه دقیقاً چه نوع گواهی و با چه سطحی از ردیابی لازم است.
کنترل استاندارد هنگام تحویل
نام استاندارد روی پیشفاکتور یا بدنه لوله پایان کار نیست. هنگام تحویل، موارد زیر را با سفارش تطبیق دهید:
- مارکینگ و مشخصات ظاهری
- قطر، ضخامت و طول نمونهبرداریشده
- تعداد و وزن
- MTC و ارتباط آن با heat/محموله (Lot) در حد اطلاعات قابل ردیابی
- آزمونها یا الزامات اضافی مندرج در سفارش
- <strong>ویرایش استاندارد درجشده روی مدرک</strong>، در مقایسه با ویرایش مورد قبول پروژه
راهنمای گواهی MTC لوله این مسیر را با جزئیات بیشتری توضیح میدهد و کنترل لوله هنگام تحویل به مارکینگ و بازرسی ظاهری میپردازد.
اشتباههای رایج در خواندن استانداردها
- معادلگرفتن نام استاندارد با روش ساخت. A53 هر دو نوع را پوشش میدهد.
- B36.10M هم ابعادی است و دربارهی روش ساخت چیزی نمیگوید.
- استنباط عدد دما یا فشار از نام استاندارد. این اعداد خروجی کد طراحیاند.
- حذف ویرایش (Edition) از سفارش و از کنترل مدارک.
- استفاده از «API» بهعنوان صفت عمومی کیفیت برای هر لولهای که سیال حمل میکند.
- کپیکردن جدول ترکیب شیمیایی از سایت واسطه و استفاده از آن بهعنوان مبنای پذیرش، بدون دسترسی به نسخهی دارای مجوز.
- فرضکردن اینکه «مطابق استاندارد» روی پیشفاکتور یک تعهد کامل است. آنچه قابل کنترل است، مدرک همان محموله است.
- یکیگرفتن نشان استاندارد ملی با انطباق محموله. این دو، دو سطح متفاوتاند و در پروژههای تحت مقررات ملی هر دو لازماند.
- رها کردن انتخاب استاندارد به فروشنده. وقتی سفارش استاندارد را مشخص نکند،
- فروشنده در چارچوب هر استانداردی که خودش انتخاب کند محق است — و اختلاف در زمان تحویل، دیگر یک بحث قراردادی میشود نه فنی.
برای استعلام تجاری پس از تکمیل مشخصات فنی، قیمت و خرید لوله مانیسمان را ببینید.
آیا ASTM A106 همان API 5L است؟
خیر. دامنه و هدف این دو استاندارد یکسان نیست و انتخاب باید با نیاز پروژه تطبیق داده شود.
آیا ASME B36.10M استاندارد کیفیت متریال است؟
خیر. نقش اصلی آن ابعادی است و باید کنار استاندارد محصول و مشخصات فنی (Specification) پروژه استفاده شود.
آیا گفتن «لوله استاندارد» برای خرید کافی است؟
خیر. کد استاندارد، گرید، نوع ساخت، قطر، ضخامت یا رده (Schedule)، طول و مدارک باید روشن باشند.
آیا هر لوله A53 بدون درز است؟
خیر. دامنه A53 میتواند ساخت جوشی و بدون درز را در بر بگیرد و نوع ساخت باید صریحاً مشخص شود.
اگر ویرایش استاندارد روی MTC با سفارش فرق داشت چه کنیم؟
آن را یک مغایرت ثبت کنید و پیش از مصرف با مسئول فنی پروژه مطرح کنید. لزوماً بهمعنای رد محموله نیست، اما تصمیم پذیرش باید آگاهانه و مکتوب باشد، نه با فرض «تقریباً یکی است».
آیا نشان استاندارد ملی روی لوله، جای MTC را میگیرد؟
خیر. نشان ملی دربارهی انطباق تولیدکننده در یک دامنه صحبت میکند، ولی محمولهی مشخص شما را به سفارش مشخص شما وصل نمیکند. آن کار بر عهدهی مدرک همان محموله و مارکینگ قابلردیابی است. برای پروژههای تحت مقررات ملی، هر دو لازماند و هیچکدام جایگزین دیگری نیست.
منابع
- ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
- ASTM A53/A53M Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless، ASTM International
- API Specification 5L، American Petroleum Institute
- ASME B36.10M Welded and Seamless Wrought Steel Pipe، ASME
