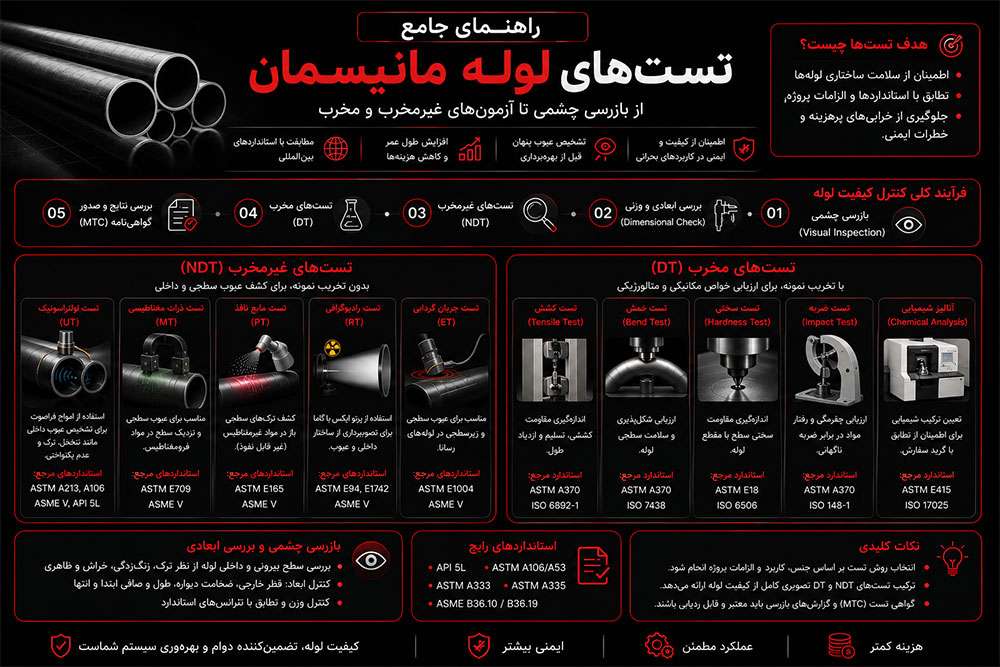

راهنمای جامع تستهای لوله مانیسمان؛ از بازرسی چشمی تا آزمونهای غیرمخرب و مخرب
لوله مانیسمان (Seamless Pipe) به دلیل ساختار یکپارچه و بدون درز، یکی از حیاتیترین مقاطع فولادی در صنایع نفت، گاز، پتروشیمی، نیروگاهی و تأسیسات صنعتی محسوب میشود. اما آنچه که یک لوله مانیسمان را از یک محصول معمولی به یک محصول قابلاطمینان و استاندارد تبدیل میکند، فرآیند تست و بازرسی دقیقی است که بر روی آن انجام میشود. در واقع، کیفیت نهایی یک لوله مانیسمان، نتیجهی مستقیم مجموعهای از آزمونهای مخرب و غیرمخرب است که در مراحل مختلف تولید و قبل از تحویل به مشتری اجرا میشوند.
- آشنایی با روشهای تست غیرمخرب (NDT): مطالعهای جامع در مورد کاربرد روشهای مختلف NDT مانند التراسونیک (UT)، رادیوگرافی (RT)، جریان گردابی (ECT) و مغناطیس برای شناسایی عیوب در لولههای بدون درز osti
- راهنمای جامع تستهای مخرب (DT): مقالهای که به بررسی تستهای مخرب مانند کشش، سختی و ضربه میپردازد و اهمیت آنها را برای تأیید خواص مکانیکی لوله توضیح میدهد Anand Seamless
در این راهنمای جامع و تخصصی، با همه انواع تستهای لوله مانیسمان آشنا خواهید شد: از بازرسی چشمی و ابعادی گرفته تا آزمونهای غیرمخرب (NDT) مانند اولتراسونیک، ادایکارنت، ذرات مغناطیسی و نشتیابی، و همچنین آزمونهای مخرب (Destructive) مانند کشش، ضربه، خمش، تختشدگی و هیدرواستاتیک. تمامی این آزمونها بر اساس استانداردهای معتبر بینالمللی ASTM A106، ASTM A53 و API 5L تعریف شدهاند و هر یک نقشی کلیدی در تضمین ایمنی، دوام و عملکرد لوله در شرایط عملیاتی دارند.
چرا تست و بازرسی لوله مانیسمان حیاتی است؟
لوله مانیسمان در صنایع حیاتی مانند خطوط انتقال نفت و گاز، نیروگاهها، پتروشیمیها و سیستمهای هیدرولیک فشارقوی به کار میرود. در این محیطها، حتی یک عیب کوچک در ساختار لوله میتواند منجر به نشتی، ترکیدگی، توقف تولید، خسارتهای مالی سنگین و حتی خطرات جانی شود. به همین دلیل، استانداردهای بینالمللی مانند ASTM A106 (مخصوص سرویس دمای بالا)، ASTM A53 و API 5L (مخصوص خطوط لوله نفت و گاز)، مجموعهای از تستهای اجباری را برای همه لولههای مانیسمان تعریف کردهاند.
برای مشاهده قیمت لحظهای انواع لوله مانیسمان اینجا کلیک کنید.
فرآیند تولید لوله مانیسمان شامل مراحلی مانند گرمایش شمش، نورد سوراخکن (Piercing)، نورد طولی و سایزینگ است. برای آشنایی کامل با این فرآیند، میتوانید مقاله لوله مانیسمان چگونه تولید میشود؟ را مطالعه کنید. در هر یک از این مراحل، امکان بروز عیوب مختلفی مانند ترکهای سطحی و داخلی، تاولها، چینخوردگیها، لایهشدگی (Delamination) و ناهمگونیهای ابعادی وجود دارد. تنها راه تشخیص و حذف این عیوب، انجام تستهای دقیق و استاندارد در انتهای خط تولید است. به عبارت دیگر، هیچ لوله مانیسمانی بدون گذراندن مجموعهای از تستهای اجباری، نباید به بازار عرضه شود.
بازرسی چشمی (Visual Inspection)؛ اولین خط دفاعی
بازرسی چشمی (Visual Inspection) سادهترین و در عین حال یکی از مهمترین مراحل کنترل کیفیت لوله مانیسمان است. در این مرحله، لولهها تحت نور مناسب و توسط بازرسان مجرب، به دقت بررسی میشوند. سطح خارجی و داخلی لولههای بدون درز نباید دارای ترک، چینخوردگی، جای زخم (Scar)، عیوب نوردی و لایهشدگی (Delamination) باشند.
عیوب قابل شناسایی در بازرسی چشمی
- ترکهای سطحی (Surface Cracks): ناشی از تنشهای حرارتی یا مکانیکی در حین تولید که میتوانند در اثر سرد شدن ناگهانی یا نورد نامناسب ایجاد شوند.
- چینخوردگی (Fold): ناشی از ناقص بودن فرآیند نورد که معمولاً در لایههای سطحی لوله دیده میشود.
- جای زخم (Scar): ناشی از برخورد با تجهیزات یا عیوب شمش اولیه که به صورت فرورفتگی یا برآمدگی روی سطح ظاهر میشود.
- تاول (Blister): حبابهای گاز به دام افتاده در ساختار فولاد که در اثر عملیات حرارتی نامناسب ایجاد میشوند.
- لایهشدگی (Delamination): جدایش لایههای داخلی فولاد که معمولاً در اثر وجود آخالهای غیرفلزی ایجاد میشود.
- زنگزدگی و خوردگی سطحی: که میتواند نشاندهندهی نگهداری نامناسب یا کیفیت پایین فولاد باشد.
الزامات استاندارد برای بازرسی چشمی
بر اساس استاندارد ASTM A106 و API 5L، تمام لولهها باید تحت بازرسی چشمی ۱۰۰٪ قرار گیرند. عیوب سطحی که عمق آنها از ۱۲٫۵٪ ضخامت اسمی دیواره تجاوز نکند، قابلقبول هستند، مشروط بر اینکه ضخامت لوله به کمتر از حداقل مجاز کاهش نیابد. همچنین عیوبی که به صورت خطی یا گروهی باشند، حتی اگر عمق کمتری داشته باشند، ممکن است مردود اعلام شوند.
بازرسی ابعادی؛ تضمین تطابق با استاندارد
بازرسی ابعادی (Dimensional Inspection) تضمین میکند که لوله تولیدشده از نظر اندازه و شکل با مشخصات درخواستی و استاندارد ASME B36.10M مطابقت دارد. این بازرسی شامل موارد زیر است:
پارامترهای اندازهگیریشده در بازرسی ابعادی
- ضخامت دیواره (Wall Thickness): با استفاده از میکرومتر یا ضخامتسنج اولتراسونیک، حداقل در ۸ نقطه در دو انتهای لوله اندازهگیری و ثبت میشود.
- قطر خارجی و بیضیشدگی (Ovality): با کولیس، کالیپر یا رینگگیج در نقاط مختلف مقطع لوله اندازهگیری میشود.
- طول لوله: با متر نواری یا سیستمهای اتوماتیک اندازهگیری طول.
- راستی (Straightness) یا میزان خمیدگی: با خطکش، تراز (۱ متر) و حسگر اندازهگیری، خمیدگی در هر متر و در کل طول لوله بررسی میشود.
- زاویهی لبتراش (Bevel Angle) و پخ انتهایی: با گونیا و صفحات گیرهای بررسی میشود.
- عمق پخ و طول ریشه (Root Face): برای اطمینان از کیفیت اتصال جوشی، این پارامترها نیز کنترل میشوند.
تلرانسهای مجاز بر اساس استاندارد
بر اساس استاندارد ASTM A530 (مشخصات عمومی لولههای فولادی)، تلرانسهای زیر برای لولههای مانیسمان اعمال میشود:
- ضخامت دیواره: ۱۲٫۵- تا ۱۰+ درصد نسبت به ضخامت اسمی.
- قطر خارجی (برای سایزهای بالای ۲ اینچ): ±۱ درصد.
- راستی (خمیدگی): حداکثر ۱ میلیمتر به ازای هر متر طول لوله.
- بیضیشدگی (Ovality): حداکثر ۱٫۵ درصد قطر خارجی.
آزمونهای غیرمخرب (NDT)؛ شناسایی عیوب پنهان
آزمونهای غیرمخرب (Non-Destructive Testing – NDT) مهمترین بخش کنترل کیفیت لوله مانیسمان هستند. این آزمونها بدون ایجاد هیچ گونه آسیبی به لوله، عیوب سطحی و داخلی را شناسایی میکنند. در ادامه، مهمترین روشهای NDT را بهصورت کامل بررسی میکنیم:
آزمون فراصوتی (Ultrasonic Testing – UT)
تست اولتراسونیک (UT) یکی از پرکاربردترین و دقیقترین روشهای بازرسی لوله مانیسمان است. در این روش، امواج صوتی با فرکانس بالا (معمولاً ۱ تا ۱۰ مگاهرتز) به درون لوله ارسال میشود و با تحلیل امواج بازتابیافته، ترکهای سطحی و داخلی، حفرهها، لایهشدگیها و سایر ناپیوستگیها شناسایی میشوند.
مزایای تست اولتراسونیک
- دقت بالا در تشخیص عیوب حجمی و سطحی.
- قابلیت تست در خط تولید با سرعت بالا.
- مناسب برای مواد با ساختار یکنواخت مانند فولاد کربنی.
- قابلیت اندازهگیری دقیق ضخامت و عمق عیوب.
کاربرد در استانداردها
استاندارد ASTM A106 انجام تست الکتریکی غیرمخرب (که شامل UT نیز میشود) را به عنوان جایگزین تست هیدرواستاتیک مجاز میداند. همچنین API 5L برای لولههای بدون درز، تست UT را برای تشخیص عیوب داخلی و سطحی الزامی میداند. در پروژههای حساس، معمولاً هر دو تست UT و هیدرواستاتیک انجام میشود.
آزمون جریان گردابی (Eddy Current Testing – ET)
تست ادایکارنت (ET) بر اساس القای الکترومغناطیسی عمل میکند. یک سیمپیچ حامل جریان متناوب در مجاورت لوله قرار میگیرد و میدان مغناطیسی ایجاد میکند. وجود هرگونه عیب در سطح لوله، باعث تغییر در امپدانس سیمپیچ شده و عیب را آشکار میسازد.
مزایا و محدودیتها
- مزایا: سرعت بالا، حساسیت به عیوب نقطهای (حفرهها و سوراخها)، قابلیت تست اتوماتیک در خط تولید.
- محدودیت: عمدتاً برای عیوب سطحی و نزدیک به سطح کاربرد دارد و برای تشخیص عیوب عمقی مناسب نیست.
آزمون ذرات مغناطیسی (Magnetic Particle Testing – MT)
تست ذرات مغناطیسی (MT) برای تشخیص عیوب سطحی و نزدیک به سطح در مواد فرومغناطیس (مانند فولاد کربنی) استفاده میشود. در این روش، لوله مغناطیسی شده و ذرات مغناطیسی (خشک یا مرطوب) روی سطح آن پاشیده میشوند. در محل عیوب، میدان مغناطیسی دچار نشت شده و ذرات در آن ناحیه تجمع مییابند و عیب را مشخص میکنند.
این روش برای تشخیص ترکهای سطحی، تاولها، خطهای نوردی و سایر ناپیوستگیهای سطحی بسیار مؤثر است و در استاندارد API 5L برای بازرسی سطح لولهها توصیه شده است.
آزمون نشت مغناطیسی (Magnetic Flux Leakage – MFL)
تست نشت مغناطیسی (MFL) مشابه MT است اما برای تشخیص عیوب داخلی و خارجی در لولههای فرومغناطیس به کار میرود. در این روش، لوله با یک میدان مغناطیسی قوی اشباع شده و سنسورهای حساس، نشت میدان مغناطیسی ناشی از عیوب را اندازهگیری میکنند.
- مزایا: قابلیت تشخیص عیوب طولی و عرضی، مناسب برای بازرسی سریع لولههای بلند.
- کاربرد: معمولاً در خطوط تولید لولههای با قطر بالا و در صنایع نفت و گاز استفاده میشود.
آزمون نفوذ مایع (Liquid Penetrant Testing – PT)
تست نفوذ مایع (PT) سادهترین و قدیمیترین روش NDT برای تشخیص عیوب سطحی باز (ترکها، منافذ و حفرههای سطحی) است. در این روش، یک مایع نافذ (رنگدار یا فلورسنت) روی سطح لوله اعمال شده و پس از مدت زمان مشخص، مایع اضافی پاک میشود. سپس با استفاده از مواد آشکارساز (Developer)، مایع محبوسشده در عیوب به سطح کشیده شده و عیب را نمایان میکند.
- مزایا: سادگی، هزینه پایین، قابلیت استفاده بر روی انواع مواد (فلزی و غیرفلزی).
- محدودیت: فقط برای عیوب سطحی باز کاربرد دارد و برای عیوب زیرسطحی یا پوشیده شده مناسب نیست.
آزمون رادیوگرافی (Radiographic Testing – RT)
تست رادیوگرافی (RT) با استفاده از اشعه ایکس (X-Ray) یا گاما، تصویری از ساختار داخلی لوله ارائه میدهد. این روش برای تشخیص عیوب حجمی داخلی مانند حفرهها، تخلخلها، آخالهای سرباره و ترکهای داخلی بسیار مؤثر است.
- کاربرد: معمولاً برای لولههای با ضخامت بالا و کاربردهای حساس (نیروگاهی، هستهای) استفاده میشود.
- مزایا: ارائه تصویر دائمی و قابلرجوع، تشخیص عیوب حجمی با دقت بالا.
- محدودیتها: هزینه بالا، نیاز به تجهیزات خاص و رعایت نکات ایمنی در برابر اشعه.
جدول مقایسه روشهای تست غیرمخرب
| روش NDT | نوع عیوب قابل تشخیص | مزایای اصلی | محدودیتها |
|---|---|---|---|
| اولتراسونیک (UT) | داخلی و سطحی (ترک، حفره، لایهشدگی) | دقت بالا، عمقسنجی دقیق | نیاز به کالیبراسیون، نیاز به محیط کوپلانت |
| ادایکارنت (ET) | سطحی و نزدیک به سطح (نقطهای) | سرعت بالا، مناسب خط تولید | تشخیص عیوب عمقی محدود |
| ذرات مغناطیسی (MT) | سطحی و نزدیک به سطح | ساده، سریع، هزینه کم | فقط برای مواد فرومغناطیس |
| نشت مغناطیسی (MFL) | داخلی و خارجی | مناسب لولههای بلند، اتوماتیک | فقط برای مواد فرومغناطیس |
| نفوذ مایع (PT) | سطحی باز (ترک، منافذ) | ساده، ارزان، قابل استفاده روی همه مواد | فقط عیوب سطحی باز |
| رادیوگرافی (RT) | داخلی حجمی (حفره، آخال) | تصویر دائمی، تشخیص عیوب حجمی | هزینه بالا، نیاز به تجهیزات خاص، ایمنی |
آزمونهای مخرب (Destructive Tests)؛ سنجش استحکام واقعی
آزمونهای مخرب (Destructive Testing) با از بین بردن نمونههایی از لوله، خواص مکانیکی و متالورژیکی آن را اندازهگیری میکنند. این آزمونها برای تأیید کیفیت فولاد، عملیات حرارتی و فرآیند تولید ضروری هستند. هر یک از این تستها اطلاعات ارزشمندی دربارهی مقاومت، شکلپذیری و چقرمگی لوله ارائه میدهند.
آزمون کشش (Tensile Test)
تست کشش یکی از اساسیترین آزمونهای مکانیکی است. در این آزمون، یک نمونه از لوله تحت نیروی کششی قرار گرفته تا زمانی که شکسته شود. پارامترهای اندازهگیریشده عبارتند از:
- استحکام تسلیم (Yield Strength – YS): تنشی که در آن ماده شروع به تغییر شکل پلاستیک میکند.
- استحکام نهایی (Ultimate Tensile Strength – UTS): حداکثر تنشی که ماده قبل از شکست تحمل میکند.
- ازدیاد طول (Elongation – A): درصد افزایش طول نمونه تا لحظهی شکست.
- کاهش سطح مقطع (Reduction of Area – Z): درصد کاهش سطح مقطع در محل شکست.
الزامات استاندارد (مثال برای API 5L PSL2 گرید X52)
- استحکام تسلیم: بین ۳۶۰ تا ۵۳۰ مگاپاسکال
- استحکام نهایی: بین ۴۶۰ تا ۷۶۰ مگاپاسکال
- ازدیاد طول: حداقل ۱۶ درصد
آزمون ضربه (Impact Test – Charpy V-Notch)
تست ضربه چارپی (Charpy V-Notch) چقرمگی و مقاومت به شکست ماده را در دماهای مختلف اندازهگیری میکند. در این آزمون، یک نمونه با بریدگی V شکل توسط یک وزنهی آونگی ضربه میخورد و انرژی جذبشده در هنگام شکست اندازهگیری میشود.
- اهمیت: این تست برای کاربردهایی که لوله در دمای پایین یا در معرض ضربههای ناگهانی قرار میگیرد، حیاتی است.
- الزامات: استاندارد API 5L برای سطوح کیفی PSL2، انجام تست ضربه را الزامی میداند. انرژی جذبشده در دمای ۰ درجه سانتیگراد معمولاً باید حداقل ۲۷ ژول باشد.
آزمون سختی (Hardness Test)
تست سختی مقاومت ماده در برابر فرورفتگی را اندازهگیری میکند. روشهای رایج شامل برینل (HB)، راکول (HRC) و ویکرز (HV) هستند. سختی یک شاخص غیرمستقیم از استحکام و عملیات حرارتی فولاد است.
- کاربرد: برای اطمینان از عملیات حرارتی صحیح و تشخیص وجود فازهای سخت و ترد مانند مارتنزیت.
- محدوده مجاز: برای لولههای کربنی استاندارد، سختی معمولاً در محدوده HB ۱۴۰ تا ۱۸۰ قرار دارد.
آزمون خمش (Bend Test)
تست خمش شکلپذیری و کیفیت اتصالات جوشی را ارزیابی میکند. یک نمونه از لوله تا زاویهی مشخصی خم میشود و از نظر وجود ترک یا شکستگی بررسی میشود.
- الزامات: بر اساس استاندارد ASTM A106، تست خمش یکی از آزمونهای مکانیکی اجباری است.
- روش اجرا: نمونههایی به عرض ۱ اینچ از لوله بریده شده و با سنبهای با قطر مشخص، تا زاویهی ۹۰ یا ۱۸۰ درجه خم میشوند.
آزمون تختشدگی (Flattening Test)
تست تختشدگی برای ارزیابی کیفیت جوش (در لولههای درزدار) و شکلپذیری (در لولههای بدون درز) استفاده میشود. در این آزمون، یک نمونه حلقهای از لوله بین دو صفحه قرار گرفته و تا فاصلهی مشخصی فشرده میشود. سپس سطح نمونه از نظر وجود ترک یا پارگی بررسی میشود.
- الزامات: استاندارد ASTM A106 انجام تست تختشدگی را الزامی میداند.
- معیار قبولی: لولهها باید تا فاصلهی مشخصی (معمولاً ۶۰ تا ۸۰ درصد قطر خارجی) بدون ایجاد ترک، تحمل فشار را داشته باشند.
آزمون گشادشدگی (Flaring Test)
تست گشادشدگی برای ارزیابی قابلیت تغییر شکل لولهها در انتها استفاده میشود. یک سنبهی مخروطی (با زاویهی ۳۰، ۴۰ یا ۶۰ درجه) در انتهای لوله کوبیده شده و قطر آن را افزایش میدهد. سپس سطح از نظر وجود ترک بررسی میشود.
- کاربرد: عمدتاً برای لولههایی که قرار است در انتها گشاد شوند (مانند اتصالات فلنجی) استفاده میشود.
- الزامات: معمولاً برای لولههای با سایز کوچک (تا ۴ اینچ) انجام میشود.
تست هیدرواستاتیک؛ تأیید نهایی سلامت لوله
تست هیدرواستاتیک (Hydrostatic Test) یکی از مهمترین و اجباریترین آزمونهای لوله مانیسمان است. در این تست، لوله با آب تحت فشار پر شده و برای مدت زمان مشخصی (حداقل ۵ ثانیه) در فشار مشخصی نگهداری میشود. هدف از این تست، تشخیص نشتها و نقاط ضعف ساختاری در لوله است. این آزمون در استانداردهای مختلف مانند ASTM A106 و API 5L به عنوان یک الزام اساسی ذکر شده است.
فشار تست بر اساس فرمول زیر محاسبه میشود:
P = 2 × S × t / D
که در آن:
- P: فشار تست (بر حسب PSI یا بار)
- S: تنش مجاز (معمولاً ۶۰٪ حداقل استحکام تسلیم)
- t: ضخامت دیواره (اینچ)
- D: قطر خارجی (اینچ)
نکات کلیدی در تست هیدرواستاتیک
- فشار تست: بسته به استاندارد و نوع کاربرد، فشار تست معمولاً بین ۱٫۵ تا ۲ برابر فشار کاری طراحی میشود.
- زمان نگهداری: بر اساس استاندارد ASTM A106، فشار تست باید حداقل به مدت ۵ ثانیه حفظ شود.
- دمای آب تست: دمای آب نباید کمتر از ۵ درجه سانتیگراد و بیشتر از ۵۰ درجه سانتیگراد باشد.
- جایگزینی: در صورت توافق خریدار، میتوان به جای تست هیدرواستاتیک از تست الکتریکی غیرمخرب (مانند UT یا ET) استفاده کرد.
گواهی آزمایش کارخانه (MTC)؛ شناسنامه فنی لوله
گواهی آزمایش کارخانه (Mill Test Certificate – MTC) یکی از مهمترین مدارکی است که هر لوله مانیسمان باید به همراه داشته باشد. این سند، شناسنامهی فنی لوله محسوب میشود و شامل اطلاعات کاملی دربارهی ترکیب شیمیایی، خواص مکانیکی، نتایج تستهای انجامشده و مشخصات تولید است.
اطلاعات موجود در گواهی MTC
- شناسایی محصول: شامل نام تولیدکننده، شماره ذوب (Heat Number)، سایز، رده و گرید فولاد.
- ترکیب شیمیایی: درصد عناصر مختلف مانند کربن (C)، منگنز (Mn)، فسفر (P)، گوگرد (S) و سیلیسیم (Si).
- خواص مکانیکی: نتایج تستهای کشش (استحکام تسلیم، استحکام نهایی، ازدیاد طول)، ضربه (انرژی جذبشده) و سختی.
- نتایج تستهای غیرمخرب: شامل نتایج تست اولتراسونیک، ادایکارنت یا سایر روشهای NDT انجامشده.
- نتایج تست هیدرواستاتیک: فشار تست و مدت زمان نگهداری.
- امضا و مهر: تأییدیهی کنترل کیفیت کارخانه.
هنگام خرید لوله مانیسمان، حتماً از تأمینکننده درخواست کنید که گواهی MTC را به همراه لوله تحویل دهد. سپس شماره ذوب (Heat Number) درجشده روی بدنهی لوله را با شماره ذوب مندرج در MTC تطبیق دهید. این کار، سادهترین و مطمئنترین روش برای تأیید اصالت و کیفیت لوله است. برای آشنایی بیشتر با این موضوع، مقاله گواهی آزمایش کارخانه (MTC) لوله چیست؟ راهنمای تطبیق را مطالعه کنید.
استانداردهای مرجع و الزامات تست
تمامی تستهای فوق بر اساس استانداردهای بینالمللی مشخص و تعریف شدهاند. برای آشنایی بیشتر با استانداردهای لوله مانیسمان، مقاله استانداردهای لوله مانیسمان | راهنمای ASTM، API، ASME، DIN را مطالعه کنید. مهمترین این استانداردها عبارتند از:
ASTM A106 / ASME SA106
این استاندارد مخصوص لولههای بدون درز کربناستیل برای سرویس دمای بالا است[reference:2]. الزامات تست بر اساس این استاندارد شامل تست کشش، خمش، تختشدگی، هیدرواستاتیک و تست الکتریکی غیرمخرب میشود.
ASTM A53
این استاندارد برای لولههای فولادی (بدون درز و درزدار) برای کاربردهای عمومی است و الزامات تست مشابهی با A106 دارد.
API 5L
این استاندارد ویژه خطوط لوله انتقال نفت و گاز است و شامل تستهای شیمیایی، کشش، ضربه (برای PSL2) و روشهای مختلف NDT مانند UT، PT، MT و MFL میشود. برای آشنایی با تفاوت دو سطح کیفی PSL1 و PSL2 در این استاندارد، مقاله تفاوت API 5L PSL 1 و PSL 2 چیست؟ را مطالعه کنید.
ASTM A530
این استاندارد الزامات عمومی برای لولههای فولادی تخصصی را مشخص میکند و شامل تلرانسهای ابعادی، الزامات تست و گواهیهای کیفی است.
NACE MR0175 / ISO 15156
این استاندارد برای کاربردهای محیطهای ترش (حاوی سولفید هیدروژن) الزامات خاصی را برای تستهای سختی و مقاومت به ترکخوردگی تنشی تعیین میکند.
جدول خلاصه استانداردها و تستهای مورد نیاز
| استاندارد | تستهای مکانیکی | تستهای NDT | تست هیدرواستاتیک |
|---|---|---|---|
| ASTM A106 | کشش، خمش، تختشدگی | الکتریکی غیرمخرب (اختیاری) | اجباری |
| ASTM A53 | کشش، خمش، تختشدگی | الکتریکی غیرمخرب (اختیاری) | اجباری |
| API 5L (PSL1) | کشش، خمش (اختیاری) | هیدرواستاتیک (موثر) | اجباری |
| API 5L (PSL2) | کشش، ضربه، خمش | UT، PT، MT، MFL (انتخابی) | اجباری |
پرسشهای متدوال
مهمترین تستهایی که روی لوله مانیسمان انجام میشود کدامند؟
لوله مانیسمان تحت تستهای متعددی قرار میگیرد که مهمترین آنها عبارتند از:nn1.تست هیدرواستاتیک برای بررسی سلامت نهایی لولهn2.تست اولتراسونیک (UT) برای تشخیص عیوب داخلیn3.تست کشش برای اندازهگیری استحکام فولادn4.تست ضربه (Charpy) برای سنجش چقرمگی در دماهای پایینn5.بازرسی چشمی و ابعادی برای کنترل ظاهر و اندازههاnnهمه این تستها بر اساس استانداردهای ASTM A106 و API 5L انجام میشوند.
تفاوت تست غیرمخرب (NDT) و تست مخرب (DT) چیست؟
تست غیرمخرب (NDT) بدون ایجاد آسیب به لوله، عیوب را شناسایی میکند و لوله پس از تست قابل استفاده است. روشهایی مانند اولتراسونیک، ادایکارنت و رادیوگرافی در این دسته قرار میگیرند.nتست مخرب (DT) با از بین بردن نمونههایی از لوله، خواص مکانیکی واقعی مانند استحکام تسلیم و ازدیاد طول را اندازهگیری میکند. نمونههای تست شده قابل استفاده نیستند.
چرا تست هیدرواستاتیک برای لوله مانیسمان اجباری است؟
تست هیدرواستاتیک آخرین خط دفاعی قبل از ارسال لوله به پروژه است. در این تست، لوله با آب تحت فشاری معادل ۱٫۵ تا ۲ برابر فشار کاری پر میشود و به مدت حداقل ۵ ثانیه در این فشار نگهداری میشود. این تست، نشتها و نقاط ضعف ساختاری را که ممکن است در تستهای دیگر شناسایی نشوند، آشکار میسازد. بر اساس استانداردهای ASTM A106 و API 5L، هیچ لوله مانیسمانی بدون گذراندن موفق این تست نباید به بازار عرضه شود.
گواهی تست کارخانه (MTC) چیست و چرا اهمیت دارد؟
گواهی تست کارخانه (Mill Test Certificate) شناسنامه فنی لوله است که شامل ترکیب شیمیایی، نتایج تستهای مکانیکی، نتایج تستهای غیرمخرب و هیدرواستاتیک به همراه شماره ذوب (Heat Number) میباشد.nاهمیت MTC در این است که تنها راه مطمئن برای تأیید اصالت و کیفیت لوله محسوب میشود. خریدار باید شماره ذوب درجشده روی بدنه لوله را با شماره ذوب مندرج در MTC تطبیق دهد.
چه تستهایی برای تشخیص عیوب داخلی لوله مانیسمان استفاده میشود؟
برای تشخیص عیوب داخلی از دو روش اصلی استفاده میشود:nn1.تست اولتراسونیک (UT): با ارسال امواج صوتی، ترکهای داخلی، حفرهها و لایهشدگیها را شناسایی میکند.n2.تست رادیوگرافی (RT): با استفاده از اشعه ایکس یا گاما، تصویری از ساختار داخلی لوله ارائه میدهد.nهمچنین تست نشت مغناطیسی (MFL) برای تشخیص عیوب داخلی در لولههای فرومغناطیس کاربرد دارد.
آیا همه لولههای مانیسمان باید تست ضربه (Charpy) را انجام دهند؟
خیر، تست ضربه برای همه لولهها اجباری نیست. این تست برای کاربردهایی که لوله در دمای زیر صفر یا در معرض ضربههای ناگهانی قرار میگیرد، حیاتی است. بر اساس استاندارد API 5L PSL2، انجام تست ضربه برای لولههای با سایز بزرگتر از ۲ اینچ الزامی است. در استاندارد ASTM A106، این تست به صورت اختیاری و با توافق خریدار انجام میشود.
نقش بازرسی شخص ثالث در تست لوله مانیسمان چیست؟
بازرسی شخص ثالث توسط شرکتهای معتبری مانند SGS، Bureau Veritas و TÜV انجام میشود. این بازرسان، کل فرآیند تولید، تست و بستهبندی را مطابق با استانداردهای پروژه نظارت و تأیید میکنند. حضور بازرس شخص ثالث، ریسک دریافت کالای بیکیفیت یا جعلی را به حداقل میرساند و برای پروژههای بزرگ نفتی، گازی و نیروگاهی یک الزام اساسی محسوب میشود.
اگر لوله مانیسمان فاقد مدارک تست (MTC) باشد، چه باید کرد؟
خرید لوله مانیسمان بدون گواهی تست کارخانه (MTC) یک ریسک بزرگ است. در این صورت:nn1.هرگز لوله را در پروژههای حساس نصب نکنید.n2.از تأمینکننده بخواهید مدارک MTC را با شماره ذوب مطابق با لولههای تحویلی ارائه دهد.n3.در صورت عدم دریافت مدارک، تستهای تکمیلی را در یک آزمایشگاه معتبر انجام دهید.n4.از یک شرکت بازرسی معتبر برای تأیید کیفیت لولهها استفاده کنید.nnدر صورت اثبات بیکیفیتی، کالا را به تأمینکننده برگردانید.
هزینه تستهای لوله مانیسمان بر عهده کیست؟
هزینه تستهای استاندارد و اجباری (مانند هیدرواستاتیک، کشش و بازرسی چشمی) بر عهده تولیدکننده است و در قیمت نهایی لوله لحاظ میشود. اما تستهای اضافی مانند تست ضربه در دماهای خاص، تستهای پیشرفته NDT یا بازرسی شخص ثالث معمولاً با هزینه خریدار انجام میشود. هزینه بازرسی شخص ثالث معمولاً حدود ۱ تا ۳ درصد ارزش کل محموله است.
جمعبندی و اهمیت انتخاب لولههای تستشده
تست و بازرسی لوله مانیسمان یک فرآیند چندلایه و جامع است که از بازرسی چشمی ساده شروع شده و تا آزمونهای پیچیدهی غیرمخرب و مخرب ادامه مییابد. هر یک از این آزمونها، نقشی کلیدی در تضمین کیفیت، ایمنی و دوام لوله در شرایط عملیاتی ایفا میکنند. یک لوله مانیسمان با کیفیت، لولهای است که همهی این تستها را با موفقیت پشت سر گذاشته باشد و مدارک معتبر آن (MTC – Mill Test Certificate) در دسترس خریدار قرار گیرد.
در پایان، لازم است به چند نکتهی کلیدی برای خریداران لوله مانیسمان اشاره کنیم:
- گواهی تست کارخانه (MTC): این سند باید شامل نتایج تمام آزمونهای انجامشده (شیمیایی، مکانیکی، NDT و هیدرواستاتیک) باشد. شماره ذوب (Heat Number) درجشده روی لوله باید با شماره ذوب مندرج در MTC مطابقت داشته باشد.
- بازرسی شخص ثالث: برای پروژههای حساس، حتماً از یک شرکت بازرسی معتبر (مانند SGS، Bureau Veritas یا TÜV) برای کنترل کیفیت و تأیید اصالت کالا استفاده کنید.
- تطابق با استانداردهای پروژه: قبل از خرید، مشخص کنید که پروژه شما به کدام استاندارد (ASTM A106، API 5L و …) نیاز دارد و بر اساس آن، لوله را سفارش دهید.
- عدم خرید لولههای فاقد مدارک: خرید لولههای فاقد مدارک معتبر، یک ریسک بزرگ است که میتواند عواقب جبرانناپذیری در ایمنی و هزینههای پروژه داشته باشد.
مجموعهی آهنتودی با سابقهی طولانی در تأمین لولههای مانیسمان از برندهای معتبر داخلی و خارجی، همواره محصولاتی با کیفیت تضمینشده و مدارک کامل را به مشتریان عزیز ارائه میدهد. تمامی لولههای عرضهشده توسط آهنتودی، تحت نظارت دقیق و بر اساس استانداردهای بینالمللی تست و بازرسی میشوند.
