لوله گالوانیزه ورقی یا گرم؟ تفاوتی که در فاکتور دیده نمی‌شود

• کلاس Z275 استاندارد EN 10346 برابر ۲۷۵ گرم بر متر مربع مجموع دو رو است، یعنی حدود ۱۳۷ گرم بر هر رو که با چگالی روی معادل حدود ۱۹ میکرون می‌شود. British Standards Institution
• ASTM A53 برای لوله گالوانیزه غوطه‌وری حداقل ۰٫۴۰ کیلوگرم بر متر مربع روی هر سطح و حداقل میانگین ۰٫۵۵ کیلوگرم بر متر مربع بر مبنای مجموع سطح داخل و بیرون را الزام می‌کند؛ معادل حدود ۵۶ تا ۷۷ میکرون. ASTM International
• در لوله گالوانیزه ورقی، درز جوش پوشش ندارد چون ورق پیش از جوشکاری پوشش گرفته و حرارت جوش روی را در همان نوار از بین می‌برد. British Standards Institution
• واژه «فابریک» در بازار ایران دو معنای متفاوت دارد: گاهی گالوانیزه ورقی در برابر غوطه‌وری، و گاهی گالوانیزه کارخانه‌ای در برابر آبکاری کارگاهی.

هر دو محصول زیر یک نام فروخته می‌شوند و از بیرون شبیه هم‌اند، ولی ترتیب ساختشان معکوس است: در یکی ورق اول پوشش می‌گیرد و بعد لوله می‌شود، در دیگری لوله اول ساخته می‌شود و بعد در روی مذاب فرو می‌رود. همین یک تفاوت ترتیب، هم مقدار روی را چند برابر می‌کند و هم تعیین می‌کند که درز جوش پوشش دارد یا ندارد. هیچ‌کدام ذاتاً غلط نیستند؛ آنچه غلط است، پرداختن قیمت یکی برای دیگری است.

پاسخ کوتاه

در گالوانیزه ورقی، ورق فولادی در خط پیوسته پوشش روی (Zinc) می‌گیرد و سپس فرم داده و جوش می‌شود؛ پوشش نازک‌تر است و درز جوش پوشش ندارد، چون حرارت جوشکاری روی را در همان نوار می‌سوزاند. در گالوانیزه گرم (Hot-Dip)، لوله ساخته‌شده در حمام روی مذاب غوطه‌ور می‌شود و پوشش تمام سطح داخلی و بیرونی، از جمله درز، را می‌پوشاند. بر مبنای حداقل‌های استاندارد، ضخامت پوشش در روش غوطه‌وری حدود سه تا چهار برابر روش ورقی است.

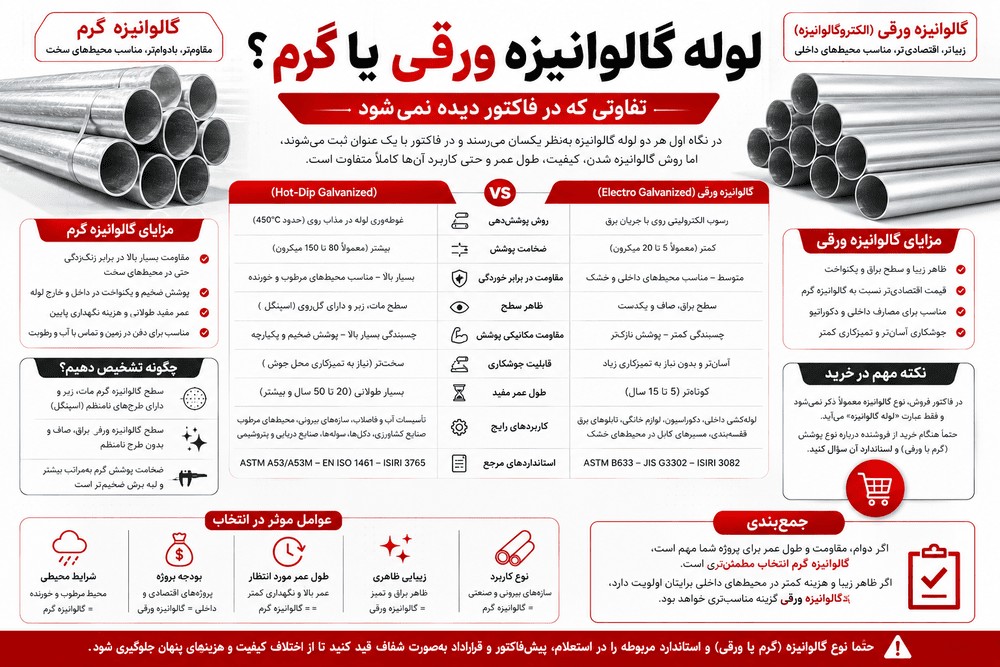

در یک نگاه

سطر «درز جوش» و سطر «جرم پوشش» با هم کل تفاوت را می‌سازند. بقیه سطرها نتیجه همین دو هستند.

دو مسیر تولید، دو ترتیب متفاوت

مسیر ورقی. کلاف فولادی از خط پیوسته پوشش‌دهی عبور می‌کند و هر دو روی ورق لایه‌ای از روی می‌گیرند. استاندارد EN 10346 همین محصول را پوشش می‌دهد و کلاس‌های پوشش را با حرف Z و عددی که جرم پوشش بر حسب گرم بر متر مربع مجموع دو رو است مشخص می‌کند. ورق پوشش‌دار بعداً نوار می‌شود، رول‌فرمینگ می‌شود و لبه‌هایش جوش می‌خورند.

مسیر غوطه‌وری. لوله سیاه اول ساخته می‌شود چه بدون درز و چه درزدار و بعد آماده‌سازی سطح می‌بیند و در حمام روی مذاب فرو می‌رود. روی روی همه سطوحی می‌نشیند که مذاب به آن‌ها می‌رسد: بیرون، داخل، و روی خود درز جوش. استانداردهای EN 10240 و ASTM A53 این مسیر را پوشش می‌دهند.

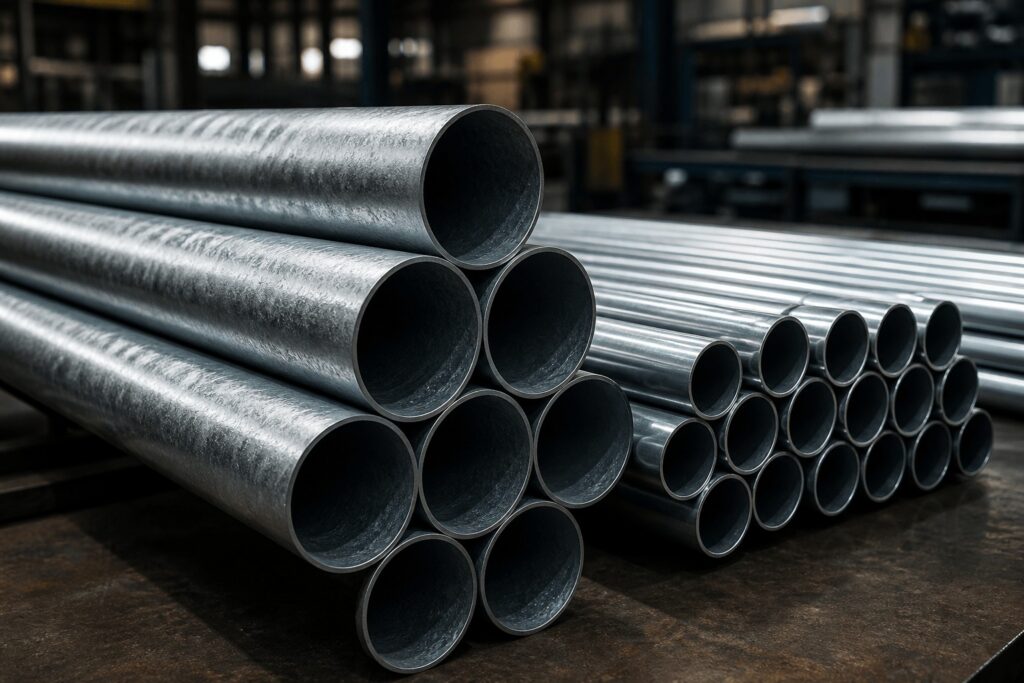

تفاوت ترتیب، پیامدهای زنجیره‌ای دارد. پوشش خط پیوسته باید نازک باشد تا در فرمینگ ترک نخورد؛ پوشش غوطه‌وری چنین محدودیتی ندارد و می‌تواند ضخیم‌تر بنشیند. از طرف دیگر، پوشش خط پیوسته یکنواخت‌تر و صاف‌تر در می‌آید، در حالی که غوطه‌وری می‌تواند ناهمواری موضعی و «گل» روی سطح بسازد.

چقدر روی؟ عددها را کنار هم بگذاریم

بازار این دو را با صفت مقایسه می‌کند «ضخیم‌تر»، «بادوام‌تر» ولی هر دو استاندارد عدد دارند و عددها قابل مقایسه‌اند.

استاندارد ASTM A53 برای لوله گالوانیزه غوطه‌وری، حداقل میانگین جرم پوشش را 0.55 kg/m² بر مبنای مجموع سطح داخل و بیرون تعیین می‌کند و برای هر سطح جداگانه حداقل 0.40 kg/m². استاندارد EN 10346 برای ورق پوشش‌دار، کلاس Z275 را با جرم ۲۷۵ گرم بر متر مربع مجموع دو رو تعریف می‌کند، یعنی حدود ۱۳۷ گرم بر هر رو.

برای مقایسه، هر دو را به یک واحد ببرید. با چگالی روی، هر یک میکرون پوشش روی یک متر مربع دقیقاً ۷٫۱۳ گرم وزن دارد:

پس نسبت، حدود سه تا چهار برابر است نه «کمی بیشتر» و نه «ده برابر». این عدد بازه‌ای است که در متن‌های بازار هم غیرمستقیم دیده می‌شود، ولی تقریباً هیچ‌جا با مبنای استاندارد نوشته نشده.

درز جوش؛ تفاوتی که ذاتی فرایند است

این مهم‌ترین تفاوت است و برخلاف ضخامت پوشش، با پول و کلاس بالاتر قابل جبران نیست.

در مسیر ورقی، لبه‌های ورقِ از قبل پوشش‌دار به هم جوش می‌خورند. حرارت جوش در همان نوار، روی را تبخیر یا اکسید می‌کند. نتیجه یک خط بدون پوشش در طول لوله است. بعضی خطوط تولید این نوار را با ترمیم پس از جوش می‌پوشانند با پاشش روی یا رنگ غنی از روی ولی این ترمیم با پوشش اصلی هم‌جنس و هم‌دوام نیست و باید صریح پرسیده شود که آیا انجام شده و به چه روشی.

در مسیر غوطه‌وری این مسئله اصلاً وجود ندارد، چون جوشکاری پیش از پوشش انجام شده و مذاب روی درز هم می‌نشیند.

پیامد عملی: در محیطی که خوردگی مطرح است، خط درز در محصول ورقی نقطه شروع خوردگی می‌شود. برای فنس و سازه سبک در فضای خشک، این معمولاً اهمیت عملیاتی ندارد. برای انتقال آب یا محیط دائماً مرطوب، دارد. چارچوب ارزیابی محیط در خوردگی لوله گالوانیزه آمده است.

«فابریک» در بازار دو معنی دارد

اینجا یک تله واژگانی هست که خرید را خراب می‌کند. در بازار ایران کلمه «فابریک» دست‌کم به دو معنای متفاوت به کار می‌رود:

این دو معنا اصلاً یکی نیستند و در حالت دوم، «فابریک» دقیقاً محصول باکیفیت‌تر را توصیف می‌کند نه ارزان‌تر را. اگر فروشنده بگوید «فابریک است» و شما معنای اول را بفهمید و او معنای دوم را، هر دو فکر می‌کنید توافق کرده‌اید.

راه‌حل ساده است: کلمه «فابریک» را در استعلام به کار نبرید. به‌جایش بنویسید «گالوانیزه گرم پس از ساخت» یا «تولیدشده از ورق گالوانیزه»، و استاندارد پوشش را هم ذکر کنید. یک جمله بیشتر می‌نویسید و یک سوءتفاهم کامل را حذف می‌کنید.

روش سومی هم هست که با هیچ‌کدام از این دو یکی نیست: پوشش روی الکتریکی که در بازار «گالوانیزه سرد» گفته می‌شود و در تفاوت گالوانیزه گرم و سرد در لوله بررسی شده است.

چگونه انتخاب کنیم؟

انتخاب را از محیط و کاربرد شروع کنید، نه از قیمت:

ورقی وقتی منطقی است که سازه سبک است، در فضای خشک یا نیمه‌محافظت‌شده کار می‌کند، ظاهر سطح اهمیت دارد، و عمر مورد انتظار متوسط است. فنس، حصار، سازه گلخانه در اقلیم خشک، قاب‌بندی سبک و کارهای نمایان نمونه‌های متعارفند. در این کاربردها پرداخت هزینه پوشش سه برابر، بازده ندارد.

غوطه‌وری وقتی لازم است که سیال داخل لوله جریان دارد، محیط مرطوب یا خورنده است، لوله در تماس با خاک یا آب است، یا عمر طولانی خواسته شده. تأسیسات آب، خطوط سرویس و محیط‌های صنعتی مرطوب در این دسته‌اند.

سه پرسشی که پیش از تصمیم باید جواب بگیرند:

1. محیط نصب چیست و لوله با چه چیزی در تماس است؟
2. اگر ورقی است، درز جوش ترمیم شده یا نه، و با چه روشی؟
3. استاندارد و کلاس پوشش چیست نه «ضخیم» یا «مرغوب»، بلکه یک کد و یک عدد؟

برای دیدن سایزهای موجود و شرایط روز، قیمت و خرید لوله گالوانیزه مرجع است و پیش از انتخاب محصول، راهنمای لوله گالوانیزه چارچوب کلی را می‌دهد.

اشتباه‌های رایج

• مقایسه قیمت بدون تعیین مسیر تولید. ارزان‌تر بودن محصول ورقی طبیعی است، نه مشکوک. مشکل وقتی است که این تفاوت در استعلام مشخص نشده باشد.
• به‌کاربردن کلمه «فابریک» در سفارش. دو معنای متفاوت دارد و دقیقاً همان‌جا سوءتفاهم متولد می‌شود.
• قضاوت از روی ظاهر سطح. سطح صاف و یکنواخت معمولاً نشانه مسیر ورقی است، ولی ظاهر مبنای پذیرش نیست؛ استاندارد و مدارک محموله هستند.
• پرسیدن وضعیت درز در محصول ورقی. این تنها ویژگی‌ای است که با کلاس پوشش بالاتر جبران نمی‌شود.
• استفاده از محصول ورقی در انتقال سیال. برای آب و محیط مرطوب، خط درز بدون پوشش نقطه شروع خوردگی است.
• فرض‌کردن اینکه هر دو یک عمر دارند. با سه تا چهار برابر اختلاف در مقدار روی، انتظار عمر یکسان واقع‌بینانه نیست.

منابع

1. BS EN 10346:2015 Continuously hot-dip coated steel flat products for cold forming — Technical delivery conditions، British Standards Institution
2. ASTM A53/A53M-24 Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless، ASTM International
3. BS EN 10240:1998 Internal and/or external protective coatings for steel tubes — Specification for hot dip galvanized coatings applied in automatic plants، British Standards Institution
4. ASTM A53/A53M-10 — نسخه عمومی قابل مطالعه (بند ۱۷٫۲، جرم پوشش روی)، Internet Archive
5. Hot dip galvanised steels — product datasheet E20، ArcelorMittal
6. Zinc — Element information, properties and uses، Royal Society of Chemistry
