راهنمای جامع لوله API 5L؛ از لوله خط انتقال تا مشخصات فنی سفارش
۴ دقیقه مطالعهAPI 5L مشخصات فنی لوله خط انتقال (Line Pipe) است، لولهای که نفت، گاز و آب را در خطوط انتقال جابهجا میکند. کلید خواندن این استاندارد، گرید است: در گریدهای X، عدد همان حداقل تنش تسلیم بر حسب ksi است. یعنی X52 یعنی حداقل تنش تسلیم ۵۲ کیلوپوند بر اینچ مربع، معادل حدود ۳۵۹ مگاپاسکال. هرچه این عدد بالاتر باشد، با ضخامت کمتر میتوان همان فشار را تحمل کرد.
- در گریدهای X، عدد پس از X حداقل تنش تسلیم بر حسب ksi است: X42 یعنی ۴۲ ksi (حدود ۲۹۰ مگاپاسکال) و X70 یعنی ۷۰ ksi (حدود ۴۸۳ مگاپاسکال).
- API 5L الزامهای ساخت، مشخصات مواد، بازرسی، آزمون، مارکینگ و ردیابی لوله خط انتقال را پوشش میدهد. ویرایش ۴۷ آن در ژوئن ۲۰۲۶ منتشر شد. API اعلام ویرایش ۴۷ استاندارد 5L
- PSL 1 و PSL 2 دو سطح کیفیاند، نه دو گرید. PSL 2 الزامهای سختگیرانهتری در ترکیب شیمیایی، خواص ضربه و مدارک دارد.
- API 5L هم لوله دون درز و هم جوشی را در دامنه دارد. نام استاندارد بهتنهایی نوع ساخت را تعیین نمیکند؛ باید در سفارش نوشته شود.
در بازار ایران «لوله API» زیاد شنیده میشود و معمولاً بهعنوان نشانهی کیفیت به کار میرود. ولی API 5L نام یک خانوادهی کلی نیست؛ مشخصات فنی لوله خط انتقال است و درون خودش گریدها، سطوح کیفی و روشهای ساخت متفاوتی دارد که قیمت و کاربردشان یکی نیست.
این راهنما همان چیزهایی را توضیح میدهد که برای تبدیل «لوله API میخواهم» به یک سفارش قابلاجرا لازم است: گرید یعنی چه، PSL 1 و PSL 2 چه فرقی دارند، و چه چیزی باید در متن سفارش بیاید.
فهرست مطالب

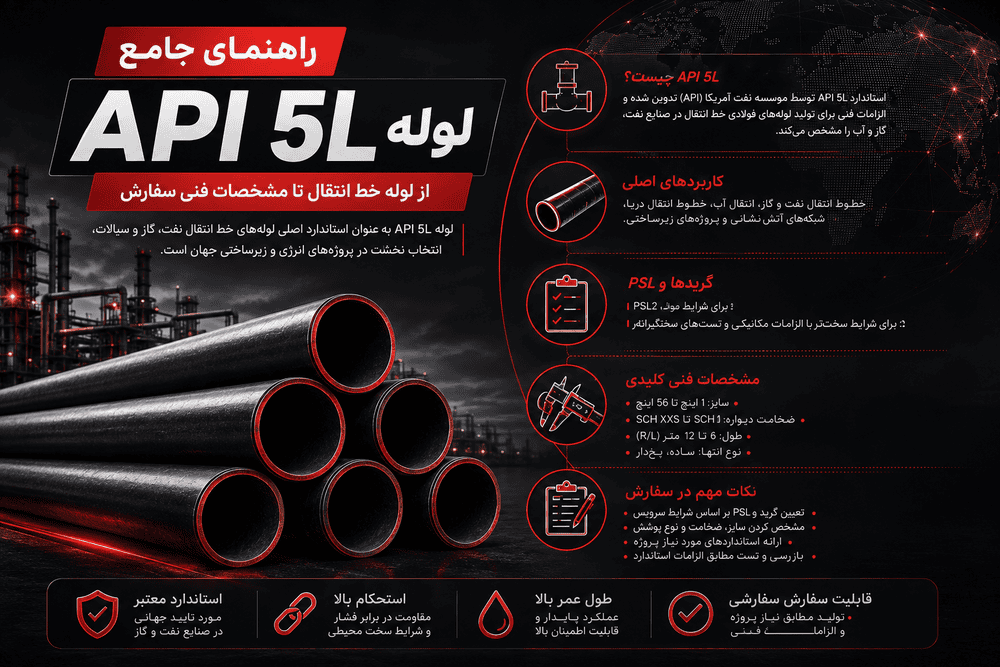

API 5L چه چیزی را پوشش میدهد؟
API 5L مشخصات لولهای است که در خطوط انتقال نفت، گاز و آب به کار میرود. دامنهی آن شامل الزامهای ساخت، مشخصات مواد، بازرسی، آزمون، مارکینگ و ردیابی است.
تفاوت مهم با استانداردهای لولهی فرایندی این است که لوله خط انتقال برای مسیرهای طولانی و فشار داخلی طراحی میشود، در حالی که لولهی فرایندی داخل واحد صنعتی و معمولاً در دمای بالاتر کار میکند. به همین دلیل مبنای انتخاب در این دو خانواده متفاوت است.
گریدها: عدد X یعنی چه؟
این مهمترین چیزی است که باید از API 5L بدانید. گریدها دو دستهاند: گریدهای پایه (A و B) و گریدهای X. در گریدهای X، عددِ پس از حرف X دقیقاً حداقل تنش تسلیم بر حسب ksi است (کیلوپوند بر اینچ مربع).
یعنی X52 هیچ نام رمزی نیست: حداقل تنش تسلیمش ۵۲ ksi است. چون در ایران با مگاپاسکال کار میکنیم، تبدیلش لازم میشود، هر ksi برابر ۶٫۸۹ مگاپاسکال:
| گرید | حداقل تنش تسلیم (ksi) | معادل تقریبی (مگاپاسکال) | جایگاه معمول |
|---|---|---|---|
| B | ۳۵٫۵ | ≈ ۲۴۵ | پایهترین گرید رایج؛ خطوط کمفشار و کاربردهای عمومی |
| X42 | ۴۲ | ≈ ۲۹۰ | خطوط انتقال با فشار متوسط |
| X46 | ۴۶ | ≈ ۳۱۷ | میانرده |
| X52 | ۵۲ | ≈ ۳۵۹ | پرکاربردترین گرید خط انتقال در بسیاری از پروژهها |
| X56 | ۵۶ | ≈ ۳۸۶ | میانردهی بالاتر |
| X60 | ۶۰ | ≈ ۴۱۴ | خطوط با فشار بالاتر |
| X65 | ۶۵ | ≈ ۴۴۸ | خطوط انتقال گاز پرفشار |
| X70 | ۷۰ | ≈ ۴۸۳ | خطوط بلند و پرفشار |
| X80 | ۸۰ | ≈ ۵۵۵ | گرید بالا؛ کاربرد تخصصی |
اهمیت عملی این عددها در طراحی است: هرچه تنش تسلیم بالاتر باشد، برای تحمل همان فشار به ضخامت دیوارهی کمتری نیاز است. یعنی گرید بالاتر میتواند وزن خط و در نتیجه هزینهی حمل و جوشکاری را کم کند به شرطی که طراح آن را تأیید کرده باشد.
گرید بالاتر لزوماً «بهتر» نیست؛ فقط قویتر است. اگر طراحی خط بر پایهی X52 انجام شده، تحویلگرفتن X60 یک ارتقا نیست، یک انحراف از مشخصات است که باید تأیید فنی بگیرد.
PSL 1 و PSL 2 چه فرقی دارند؟
یکی از رایجترین سوءتفاهمها این است که PSL را نوعی گرید بدانند. PSL مخفف Product Specification Level است و سطح الزامهای کیفی را نشان میدهد، نه استحکام. یک گرید مثل X52 میتواند هم PSL 1 باشد هم PSL 2.
- PSL 1 سطح پایه است و برای کاربردهای عمومیتر تعریف شده.
- PSL 2 الزامهای سختگیرانهتری دارد: کنترل دقیقتر ترکیب شیمیایی، الزامهای خواص ضربه، و مدارک و ردیابی کاملتر.
- در سرویسهای حساس، گاز پرفشار، سرویس ترش، خطوط دریایی معمولاً PSL 2 خواسته میشود.
برای مقایسهی جزئیتر، تفاوت PSL 1 و PSL 2 را ببینید. نکتهی خرید این است که PSL باید در سفارش نوشته شود؛ اگر ننویسید، مبنای پذیرش روشن نیست.
روش ساخت: بدون درز، ERW و SAW
API 5L هر دو خانوادهی بدون درز و جوشی را در دامنه دارد. یعنی «API 5L X52» هنوز نمیگوید لوله چگونه ساخته شده:
- بدون درز (SMLS): بدون خط جوش طولی. معمولاً در قطرهای کوچک و متوسط.
- جوش مقاومتی الکتریکی (ERW/HFW): ورق فرم داده و لبهها با حرارت مقاومتی جوش میشوند. اقتصادی و بسیار رایج در قطرهای متوسط.
- جوش قوس زیرپودری (SAW): برای قطرهای بزرگ؛ با درز طولی (LSAW) یا مارپیچ (HSAW).
انتخاب میان اینها به قطر، فشار، الزام پروژه و در دسترس بودن مربوط است و باید در سفارش صریح باشد. برای شناخت تفاوتها مقایسهی لوله بدون درز و درزدار کمک میکند.
API 5L یا ASTM A106؟
این پرسش زیاد پیش میآید چون هر دو لولهی فولادیاند و گاهی سایزهای مشترک دارند. ولی برای دو کار متفاوت نوشته شدهاند:
| موضوع | API 5L | ASTM A106 |
|---|---|---|
| کاربرد هدف | لوله خط انتقال (Line Pipe) | لوله بدون درز برای سرویس دمای بالا |
| نوع ساخت در دامنه | بدون درز و جوشی | فقط بدون درز |
| محور اصلی گرید | تنش تسلیم (X42…X80) | گریدهای A، B و C |
| جای معمول | خطوط انتقال بینشهری نفت و گاز | خطوط فرایندی داخل واحد، بخار |
جایگزینکردن یکی با دیگری بدون تأیید فنی درست نیست. مرجع کامل: ASTM A106/A106M.
گرید بالاتر دقیقاً چه چیزی را عوض میکند؟
اگر گرید بالاتر گرانتر است، چرا کسی آن را میخرد؟ پاسخ در وزن است. برای تحمل یک فشار مشخص در یک قطر مشخص، ضخامت دیوارهی لازم نسبت عکس با تنش تسلیم دارد. یعنی فولاد قویتر، همان کار را با دیوارهی نازکتر انجام میدهد.
برای اینکه ملموس شود، یک خط ۱۲ اینچ (قطر خارجی ۳۲۳٫۹ میلیمتر) را در نظر بگیرید که با گرید X52 به ضخامت ۹٫۵ میلیمتر طراحی شده است. اگر همان خط با گرید بالاتر اجرا شود، ضخامت معادل و وزن هر متر چنین تغییر میکند:
| گرید | تنش تسلیم (MPa) | ضخامت معادل (mm) | وزن هر متر (kg) | تغییر وزن |
|---|---|---|---|---|
| X52 | ۳۵۹ | ۹٫۵۰ | ۷۳٫۷ | مبنا |
| X60 | ۴۱۴ | ۸٫۲۴ | ۶۴٫۱ | −۱۳٪ |
| X65 | ۴۴۸ | ۷٫۶۱ | ۵۹٫۴ | −۱۹٪ |
| X70 | ۴۸۳ | ۷٫۰۶ | ۵۵٫۲ | −۲۵٪ |
یعنی در همین نمونه، رفتن از X52 به X70 حدود یکچهارم وزن فولاد را کم میکند. در یک خط چند ده کیلومتری، این اختلاف روی هزینهی حمل، تجهیزات نصب و حجم جوشکاری اثر میگذارد و همانجاست که گرید گرانتر خودش را جبران میکند.
نکتهی معکوسش هم مهم است: گرید بالاتر یعنی دیوارهی نازکتر، و دیوارهی نازکتر در برابر آسیب مکانیکی و خوردگی حاشیهی کمتری دارد. به همین دلیل در خطوط با ریسک آسیب بیرونی، گاهی عمداً گرید پایینتر با دیوارهی ضخیمتر انتخاب میشود.
آزمونها و بازرسی
API 5L آزمون و بازرسی را در دامنهی خود دارد، ولی اینکه کدام آزمون روی سفارش شما اجرا شود به سطح محصول (PSL)، گرید و خواستهی پروژه بستگی دارد. آزمونهایی که بیشتر از همه در گفتوگوی خرید میآیند:
- آزمون هیدرواستاتیک: هر شاخه در کارخانه تحت فشار آب آزموده میشود. نتیجه باید در گواهی بیاید.
- آزمون غیرمخرب (NDT): بازرسی درز جوش و بدنه با روشهایی مانند اولتراسونیک. در لولهی جوشی، بازرسی درز اهمیت ویژه دارد.
- آزمون کشش: برای تأیید اینکه تنش تسلیم و استحکام کششی در محدودهی گرید سفارشدادهشده است.
- آزمون ضربه (Charpy): در PSL 2 جایگاه مشخصی دارد؛ برای خطوط سرد یا سرویس حساس معمولاً الزامی میشود.
- آزمون سختی: بهویژه برای لوله PSL 2 در سرویس ترش مطرح است.
- کنترل ابعادی: قطر، ضخامت، بیضی شدن و راستی شاخه.
نکتهی خرید ساده است: هر آزمونی که نتیجهاش را میخواهید، باید پیش از سفارش در متن قرارداد بیاید. درخواست آزمون پس از تحویل، معمولاً یعنی آزمون مجدد با هزینهی خودتان.
طول شاخه، پوشش و حمل
در خط انتقال، چیزهایی که در لولهی معمولی فرعیاند اهمیت پیدا میکنند، چون حجم کار زیاد است:
- طول شاخه: شاخهی بلندتر یعنی تعداد جوش کمتر در مسیر و جوش سر خط، گرانترین بخش اجراست. طول قابل تأمین را پیش از طراحی چیدمان بپرسید.
- نوع انتها: خط انتقال معمولاً پخخورده تحویل میشود تا آمادهی جوش سر به سر باشد. سلامت پخ در حمل، مستقیماً روی سرعت اجرا اثر دارد.
- پوشش بیرونی: خط مدفون به پوشش ضدخوردگی نیاز دارد. نوع پوشش، ضخامت و روش ترمیم آن باید در سفارش مشخص شود.
- پوشش داخلی: در برخی خطوط گاز برای کاهش افت فشار به کار میرود؛ الزامی نیست و باید خواسته شود.
- حمل و انبار: لولهی جدارنازک با گرید بالا در برابر ضربه و بیضی شدن حساستر است. مهار بار و تکیهگاه مناسب اهمیت دارد.
اگر پروژه در سرویس ترش است، لایهی دیگری از الزامها اضافه میشود که در راهنمای سرویس ترش آمده است.

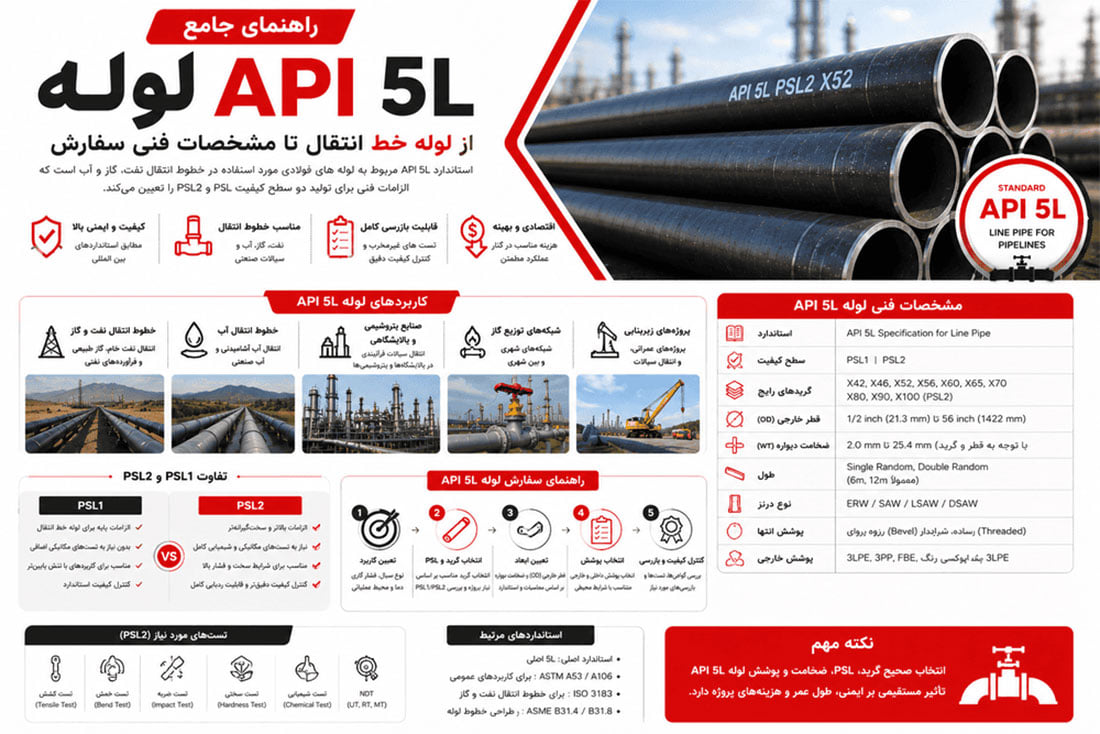

چه چیزی باید در سفارش بیاید؟
یک سفارش API 5L که بتوان رویش پیشنهاد قابلمقایسه گرفت، این فیلدها را دارد:
- استاندارد و ویرایش مورد قبول پروژه.
- گرید (مثلاً X52) و سطح محصول (PSL 1 یا PSL 2).
- نوع ساخت مجاز: بدون درز، ERW یا SAW.
- قطر خارجی و ضخامت دیواره و طول شاخه.
- نوع انتها: ساده، پخخورده یا رزوهشده.
- پوشش بیرونی و داخلی، اگر لازم است.
- آزمونها و مدارک: نوع گواهی بازرسی و آزمونهای خواستهشده راهنمای MTC
- مقدار، محل و زمان تحویل.
کنترل تحویل
- مارکینگ روی لوله را بخوانید: استاندارد، گرید، PSL، نوع ساخت و شماره ذوب باید درج شده باشد.
- قطر و ضخامت را در چند نقطه اندازه بگیرید، نه فقط سر لوله.
- گواهی بازرسی را با سفارش تطبیق دهید، گرید و PSL باید همان باشد که خواستهاید.
- وضعیت انتها (پخ) و آسیب حمل را ببینید؛ لبهی آسیبدیده یعنی کار اضافه در محل جوش.
- راستی شاخه و بیضی شدن را کنترل کنید، بهویژه در قطرهای بزرگ.
اشتباههای رایج
- نوشتن فقط «لوله API» و قطر، بدون گرید، PSL و نوع ساخت.
- PSL را نوعی گرید دانستن؛ این دو محور جدا هستند.
- پذیرفتن گرید بالاتر بهعنوان ارتقای رایگان، بدون تأیید مرجع فنی.
- فرضکردن اینکه API 5L یعنی حتماً بدون درز.
- مقایسهی قیمت دو پیشنهاد با گرید یا PSL متفاوت.
- جایگزینکردن API 5L و ASTM A106 بهاعتبار شباهت ظاهری.
سؤالات متداول
در API 5L عدد X52 یعنی چه؟
یعنی حداقل تنش تسلیم لوله ۵۲ ksi است، معادل حدود ۳۵۹ مگاپاسکال. در همهی گریدهای X، عدد پس از X همان حداقل تنش تسلیم بر حسب ksi است.
تفاوت PSL 1 و PSL 2 چیست؟
PSL سطح الزامهای کیفی است نه گرید. PSL 2 کنترل دقیقتر ترکیب شیمیایی، الزام خواص ضربه و مدارک کاملتری دارد و در سرویسهای حساس خواسته میشود. یک گرید مثل X52 میتواند در هر دو سطح عرضه شود.
آیا لوله API 5L حتماً بدون درز است؟
خیر. API 5L هم لوله بدون درز و هم جوشی (ERW و SAW) را در دامنه دارد. نوع ساخت باید جداگانه در سفارش مشخص شود.
آیا میتوان API 5L و ASTM A106 را جایگزین هم کرد؟
خیر، مگر مرجع فنی پروژه با توجه به دامنهی استاندارد و شرایط سرویس این جایگزینی را تأیید کند. API 5L برای خط انتقال و A106 برای سرویس دمای بالا نوشته شدهاند.
گرید بالاتر بهتر است؟
نه لزوماً. گرید بالاتر یعنی استحکام بیشتر و امکان ضخامت کمتر، ولی رفتار جوشکاری و سختی هم تغییر میکند. طراحی خط بر پایهی گرید مشخصی انجام شده و تغییر آن باید تأیید فنی بگیرد.
برای خط گاز کدام گرید لازم است؟
این را طراح خط بر اساس فشار، قطر، دما، شرایط مسیر و کد پروژه تعیین میکند. X52 و X60 در بسیاری از پروژهها دیده میشوند، ولی هیچ گریدی بهصورت پیشفرض «مناسب گاز» نیست.
