مشخصات سفارش API 5L | سطح محصول، گرید، ابعاد، طول و پیوستها

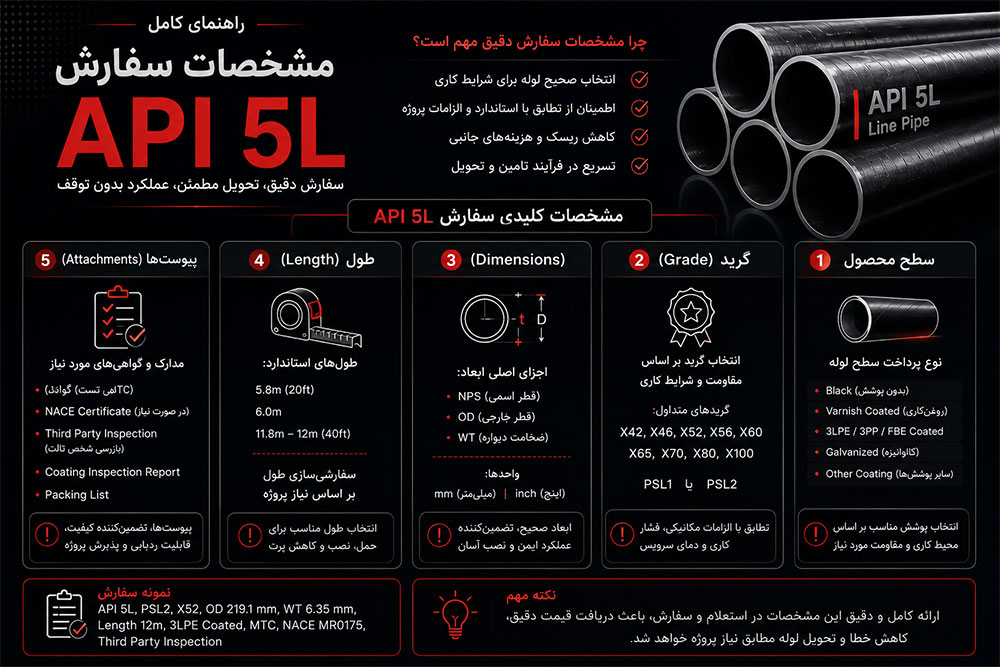

برای سفارش API 5L باید دستکم استاندارد و ویرایش (Edition)، سطح مشخصات محصول (PSL)، گرید، نوع ساخت، قطر و ضخامت، طول و نوع انتها، مقدار، آزمونها یا پیوست (Annex)های الزامشده، مدارک و روش ردیابی را صریح بنویسید. هیچیک از این فیلدها از روی عبارت کوتاه «لوله API» یا فقط یک گرید قابل حدس نیست.
- API Specification 5L به لوله خط انتقال (Line Pipe) مربوط است. American Petroleum Institute
- ISO 3183 به لوله فولادی برای سامانههای انتقال خط لوله در صنایع نفت و گاز طبیعی مربوط است. International Organization for Standardization
- ASME B36.10M نقش مرجع ابعادی لوله فولادی جوشی و بدون درز را دارد و ابعاد را از استاندارد محصول جدا میکند. ASME
وقتی درخواست خرید فقط میگوید «لوله API»، احتمال برداشتهای متفاوت از محصول بالاست. API 5L به لوله خط انتقال (Line Pipe) مربوط است، اما نام استاندارد به تنهایی سفارش را کامل نمیکند. برای اینکه دو پیشنهاد واقعاً قابل مقایسه باشند، باید ویرایش، PSL، گرید، نوع ساخت، ابعاد، طول، نوع انتها، آزمونها، مدارک و هر الزام مکمل در مشخصات فنی سفارش روشن شود.
پاسخ کوتاه
یک مشخصات فنی قابلاستعلام برای API 5L شامل استاندارد و ویرایش، PSL، گرید، نوع ساخت، قطر و ضخامت، طول و نوع انتها، مقدار، آزمونها یا پیوستهای الزامشده، مدارک و روش ردیابی است. عبارتهایی مانند «API X52» یا «PSL 2» فقط بخشی از اطلاعاتاند. هر فیلد نامشخص باید پیش از استعلام به سؤال مشخص برای تیم فنی تبدیل شود، نه اینکه از روی نام بازار حدس زده شود.
برای شناخت کلی لوله خط انتقال، راهنمای لوله API 5L را ببینید. این مقاله نقش دیگری دارد: یک قالب فکری برای تبدیل نیاز پروژه به ردیفهای قابل نوشتن در درخواست خرید و قابلتطبیق در پیشنهاد فروش.
API 5L در سفارش چه چیزی را مشخص میکند؟
API 5L به لوله خط انتقال مربوط است. با این حال، استاندارد محصول در خلأ استفاده نمیشود. پروژه ممکن است ویرایش خاصی را مبنا قرار دهد یا در قرارداد، کد، نقشه یا مشخصات فنی خود الزامات تکمیلی داشته باشد. بنابراین اولین فیلد سفارش، نام استاندارد بههمراه ویرایش قابلاعمال است؛ نه صرفاً واژه API.
ISO 3183 نیز به لوله فولادی برای سامانههای انتقال خط لوله در صنایع نفت و گاز طبیعی مربوط است. وجود استانداردهای مرتبط یادآوری میکند که دامنه هر سفارش باید از اسناد پروژه خوانده شود. اگر مرجع اصلی یا ویرایش نامشخص است، باقی فیلدها نیز ممکن است تفسیرهای متفاوتی پیدا کنند.
هدف مشخصات فنی این نیست که همه تصمیمهای مهندسی را به خرید منتقل کند. هدفش این است که تصمیمهای تأییدشده پروژه را به زبانی تبدیل کند که تأمینکننده بتواند بر اساس آن پیشنهاد بدهد و واحد دریافت بتواند همان پیشنهاد را کنترل کند. هر خانه خالی در فرم سفارش، بعداً به یک سؤال، فرض یا اختلاف تبدیل میشود.
استاندارد و ویرایش را چرا باید اول بنویسیم؟
نام استاندارد بدون ویرایش کامل نیست، زیرا پروژه ممکن است نسخه مشخصی را پذیرفته باشد. همچنین مشخصات فنی یا قرارداد میتواند الزامات مکملی فراتر از نام استاندارد داشته باشد. در استعلام، مرجع را همانگونه که پروژه تعیین کرده بنویسید و اگر سند داخلی یا بازبین فنی مرجع دیگری تعیین میکند، آن را در پرونده سفارش ثبت کنید.
اگر فروشنده ویرایش دیگری پیشنهاد میدهد یا ویرایش را اعلام نمیکند، موضوع را یک تفاوت فنی بدانید. هیچکس نباید با این استدلال که «نام استاندارد یکی است» از کنار آن بگذرد. ابتدا باید مشخص شود که تفاوت ویرایش بر محصول، آزمونها، مدارک یا معیارهای پذیرش پروژه اثر دارد یا نه؛ این تصمیم با مرجع فنی پروژه است.
در فرم سفارش، یک ردیف جدا برای «استاندارد/ویرایش/مرجع تکمیلی» قرار دهید. اگر پروژه فقط نام API 5L را داده اما ویرایش یا سند تکمیلی ندارد، همان خلأ را بازگردانید. این کار سرعت استعلام را کم نمیکند؛ از مقایسه پیشنهادی جلوگیری میکند که در ظاهر ارزانتر اما از نظر مرجع قابلاعمال نامشخص است.
PSL و گرید را در دو فیلد جداگانه ثبت کنید
PSL یا سطح مشخصات محصول و گرید، دو لایه متفاوت از مشخصات فنی هستند. از اینرو نوشتن فقط یکی از آنها برای تعریف محصول کافی نیست. در یک عبارت کوتاه ممکن است هر دو کنار هم دیده شوند، اما هیچکدام را نباید از دیگری نتیجه گرفت. برای بررسی جزئیتر، تفاوت API 5L PSL 1 و PSL 2 و تفاوت API 5L X42 و X52 را جداگانه بخوانید.
اگر پروژه PSL را تعیین کرده، همان مقدار را در سفارش ثبت کنید. اگر گرید تعیین شده، همان را جداگانه بیاورید. اگر یکی از این دو نامشخص است، از فروشنده نخواهید که بهجای پروژه انتخاب کند. پیشنهاد فروشنده میتواند یک گزینه برای بررسی باشد، اما تا زمانی که با مشخصات فنی و کد پروژه تطبیق داده نشده، تصمیم نهایی نیست.
از عبارتهایی مانند «PSL بالاتر» یا «گرید بهتر» برای پرکردن مشخصات فنی استفاده نکنید. سطح یا گرید مناسب، شرطی است: باید با سرویس، استاندارد، ویرایش، نوع ساخت، ابعاد، آزمونها و معیار پذیرش پروژه سازگار باشد. رتبهبندی عمومی، خرید را از سند پروژه جدا میکند.
نوع ساخت، ابعاد، طول و نوع انتها چه نقشی دارند؟
پس از استاندارد، PSL و گرید، خود محصول باید از نظر فیزیکی و ساخت تعریف شود. نوع ساخت قابلقبول را صریح بنویسید؛ از نام API 5L نمیتوان آن را برای هر سفارش حدس زد. قطر یا اندازه اسمی لوله (NPS)، ضخامت، طول، تعداد یا وزن، نوع انتها و هر آمادهسازی لازم باید در ردیفهای جداگانه بیاید.
ASME B36.10M نقش مرجع ابعادی لوله فولادی جوشی و بدون درز را دارد. این نقش ابعادی با استاندارد محصول، PSL و گرید یکی نیست. Schedule نیز به ضخامت دیواره مرتبط است و بهتنهایی فشار مجاز، نوع ساخت یا گرید را تعیین نمیکند. اگر دو پیشنهاد طول یا ضخامت متفاوت دارند، نام مشترک API 5L آنها را همسطح نمیکند.
نوع انتها را نیز کنار روش اتصال پروژه بخوانید. plain، beveled یا رزوهدار (Threaded) بودن هرکدام اطلاعات متفاوتی دارند. اگر نوع انتها یا آمادهسازی در مشخصات فنی نامشخص است، آن را به تیم فنی ارجاع دهید. انتخاب بر پایه موجودی یا عرف، ممکن است محصولی تحویل دهد که برای اتصال موردنظر آماده نیست.
آزمونها و پیوستها را چگونه در سفارش بنویسیم؟
هر آزمون، بازرسی یا پیوست باید از مشخصات فنی مصوب پروژه یا قرارداد بیاید. نوشتن کلی «تمام تستها» یا «همه پیوستها» قابلتطبیق نیست و میتواند باعث تفسیر متفاوت شود. در عوض، الزام را با نام یا مرجع قابلاعمال، ویرایش، دامنه، مدرک موردنیاز و معیار پذیرش ثبت کنید. اگر اطلاعات کامل نیست، آن را سؤال باز نگه دارید تا بازبین فنی پاسخ دهد.
پیوست نیز یک واژه جادویی برای تضمین کیفیت یا سرویس نیست. ممکن است پروژه به الزامی مکمل ارجاع دهد، اما باید روشن باشد کدام پیوست، در کدام ویرایش و برای کدام محصول یا شرایط درخواست شده است. از فروشنده یا واحد خرید انتظار نداشته باشید که این ارتباط را از یک عبارت کوتاه حدس بزند.
رکورد آزمونها نیز بخشی از تحویلاند. برای مثال، اگر پروژه رکوردی را لازم میداند، باید معلوم باشد به کدام محموله یا ردیف سفارش مربوط است و چگونه با مدارک و مارکینگ تطبیق مییابد. نام یک آزمون بدون ردیابی، برای پذیرش همان محموله شواهد کاملی ایجاد نمیکند.
مدارک، مارکینگ و ردیابی را از ابتدا تعریف کنید
مدارک محصول باید از ابتدا در سفارش دیده شوند. گواهی آزمایش کارخانه (MTC)، مارکینگ و هر روش ردیابی توافقشده را طوری بنویسید که در تحویل قابل کنترل باشند. راهنمای MTC لوله توضیح میدهد که مدرک کارخانه باید به محموله وصل باشد؛ اما MTC بهتنهایی جای مشخصات فنی، بازرسی یا معیار پذیرش پروژه را نمیگیرد.
در فرم سفارش مشخص کنید چه اطلاعاتی باید روی مدارک یا مارکینگ قابل مشاهده باشد، چه کسی مدارک را بررسی میکند و چگونه ردیف محصول به سفارش متصل میشود. اگر پروژه برای نمونهبرداری، بازرسی ثالث یا قالب خاص گواهی الزام دارد، آن را نیز بهصورت صریح بنویسید. عبارت «مدارک کامل» بهتنهایی یک معیار پذیرش نیست.
در دریافت، هر مدرک را با ردیف سفارش، مقدار، مشخصات محصول و شناسههای قابل ردیابی تطبیق دهید. اگر یک مدرک به محموله یا ویرایش موردنظر وصل نمیشود، آن را «نیازمند توضیح» ثبت کنید. پذیرش شفاهی، جای یک زنجیره قابل پیگیری از سفارش تا تحویل را نمیگیرد.
فرم پیشنهادی برای استعلام API 5L
| گروه فیلد | آنچه باید در استعلام بیاید | پرسش باز اگر اطلاعات ناقص است |
|---|---|---|
| مرجع | API 5L، ویرایش و اسناد تکمیلی | کدام نسخه و کدام سند قراردادی حاکم است؟ |
| سطح و گرید | PSL و گرید، هرکدام جدا | آیا هر دو در مشخصات فنی تعیین شدهاند؟ |
| ساخت و ابعاد | نوع ساخت، NPS یا قطر، ضخامت، طول و مقدار | محصول دقیقاً چه ابعاد و چه شکل تحویلی دارد؟ |
| انتها و اتصال | نوع انتها و آمادهسازی لازم | روش اتصال و جزئیات آمادهسازی چیست؟ |
| آزمون و پیوست | هر الزام صریح و مدرک مربوط | کدام آزمون یا پیوست، در کدام ویرایش و با چه معیار؟ |
| مدارک و ردیابی | MTC، مارکینگ، لیست بسته و روش تطبیق | مدرک چگونه به محموله و سفارش وصل میشود؟ |
این جدول را در دو ستون «درخواست پروژه» و «پیشنهاد فروشنده» استفاده کنید. برای هر ردیف یکی از سه وضعیت منطبق، نیازمند توضیح یا مغایر را ثبت نمایید. هر تفاوت را پیش از مذاکره صرفاً تجاری به مرجع فنی ارجاع دهید. این فرایند از مقایسه پیشنهادهایی جلوگیری میکند که فقط در نام API شبیهاند.
تغییرات مشخصات فنی و پرسشهای فروشنده را چگونه مدیریت کنیم؟
پس از ارسال استعلام، ممکن است فروشنده درباره ویرایش، طول، نوع ساخت، پیوست یا مدارک سؤال کند. این پرسشها نشانه ضعف فروشنده نیستند؛ اغلب نشان میدهند یکی از فیلدهای مشخصات فنی برای پیشنهاد قابلاجرا یا قابلتطبیق نیست. پاسخ را شفاهی و پراکنده نگه ندارید. هر پرسش، پاسخ و تغییر تأییدشده را در یک نسخه کنترل شده از استعلام ثبت کنید تا همه پیشنهاددهندگان یک مرجع یکسان داشته باشند.
اگر تغییر در PSL، گرید، نوع ساخت، ابعاد، آزمون یا مدارک مطرح شده، آن را فقط «اصلاح متن» ندانید. این تغییر میتواند دامنه محصول یا معیار پذیرش را عوض کند. شماره بازنگری، تاریخ، ردیف تغییر، سند مبنا و تأییدکننده فنی را ثبت کنید. سپس مشخص کنید آیا همه فروشندگان باید بر اساس نسخه جدید پیشنهاد خود را بهروزرسانی کنند یا نه.
در جدول تطبیق نیز نسخه مشخصات فنی را کنار هر پیشنهاد بنویسید. در غیر این صورت ممکن است یک فروشنده بر اساس درخواست اولیه و فروشنده دیگر بر اساس پاسخ بعدی قیمت بدهد و مقایسه ظاهراً تجاری، از نظر فنی ناهمسطح شود. این کنترل ساده از اختلافی که بعداً به «برداشت متفاوت از استعلام» تعبیر میشود جلوگیری میکند.
در پایان، فقط نسخهای را مبنای سفارش قرار دهید که همه ابهامهای تصمیمساز آن پاسخ گرفته یا بهصورت صریح برای بازبینی بعدی باز گذاشته شدهاند. اگر خانهای هنوز نامعلوم است، آن را با عبارت عمومی مانند «طبق استاندارد» پر نکنید؛ مسئول فنی باید تعیین کند چه چیزی واقعاً لازم است.
نسخه تأییدشده باید با سفارش خرید، پیشنهاد منتخب و پرونده تحویل بایگانی شود. این اسناد باید برای بازبینی بعدی قابل دسترس بمانند.
هنگام بررسی پیشنهاد فروش چه اشتباهی نکنیم؟
- نوشتن API 5L بدون ویرایش یا مرجع تکمیلی.
- نوشتن PSL بدون گرید، یا گرید بدون PSL در حالی که پروژه هر دو را میخواهد.
- فرضکردن اینکه نام API نوع ساخت، ابعاد یا طول را مشخص میکند.
- تبدیل رده (Schedule) به فشار مجاز یا جایگزین مشخصات فنی.
- نوشتن «پیوست دارد» بدون نام، ویرایش، دامنه و معیار پذیرش.
- پذیرفتن MTC یا عبارت «تستشده» بدون تطبیق با محموله و سفارش.
این خطاها معمولاً زمانی رخ میدهند که واحد خرید تلاش میکند یک نیاز فنی را با یک عنوان کوتاه خلاصه کند. راه درست این است که هر نام را به فیلدهای مستقل بشکنید و هر خانه خالی را پیش از سفارش به یک سؤال روشن برای تیم فنی تبدیل کنید.
چگونه انتخاب کنیم؟
اگر مشخصات فنی پروژه کامل است، آن را بدون تغییر معنایی به فرم استعلام تبدیل کنید: مرجع، PSL، گرید، ساخت، ابعاد، طول، انتها، آزمونها، پیوستها و مدارک. سپس پیشنهادهای فروشنده را ردیفبهردیف با همان فرم تطبیق دهید. هر تفاوت باید ثبت و در صورت نیاز با تأیید مکتوب مرجع فنی حل شود.
اگر مشخصات فنی ناقص است، پیش از استعلام آن را کامل کنید. درخواست قیمت برای «API X52» ممکن است پیشنهادهایی بسازد که از نظر طول، ضخامت، PSL، آزمون یا مدارک همسطح نیستند. انتخاب درست یک محصول آماده در بازار نیست؛ محصولی است که با نیاز مستند و معیارهای پذیرش پروژه تطبیق داده شده باشد.
پس از تکمیل مشخصات فنی، برای استعلام تجاری مشاهده قیمت لوله API را انجام دهید. قیمت و موجودی نباید جای کنترل ویرایش، PSL، گرید، ابعاد، آزمونها و مدارک را بگیرد.
برای سفارش API 5L چه بنویسم؟
استاندارد و ویرایش (Edition)، سطح مشخصات محصول (PSL)، گرید، نوع ساخت، ابعاد، طول، نوع انتها، مقدار، آزمونها، پیوست (Annex)ها و مدارک موردنیاز را صریح ثبت کنید.
آیا فقط نوشتن X52 PSL 2 کافی است؟
خیر. این عبارت هنوز type ساخت، ابعاد، طول، نوع انتها، آزمونها، پیوست (Annex)ها، مدارک و ویرایش (Edition) قابلاعمال را مشخص نمیکند.
PSL و گرید چه تفاوتی دارند؟
سطح مشخصات محصول (PSL) سطح مشخصات محصول و گرید بخشی از تعریف متریال در مشخصات فنی (Specification) است. هر دو باید جداگانه در سفارش بیایند.
پیوست در API 5L چیست؟
هر الزام مکمل باید با مرجع و ویرایش (Edition) قابلاعمال در مشخصات فنی (Specification) پروژه روشن شود؛ پیوست (Annex) را نباید از روی عرف یا نام محصول حدس زد.
در تحویل API 5L چه مدرکی را کنترل کنم؟
مدارک توافقشده مانند گواهی آزمایش کارخانه (MTC) و مارکینگ را با سفارش، محموله و روش ردیابی پروژه تطبیق دهید؛ یک مدرک جای همه معیارهای پذیرش را نمیگیرد.
