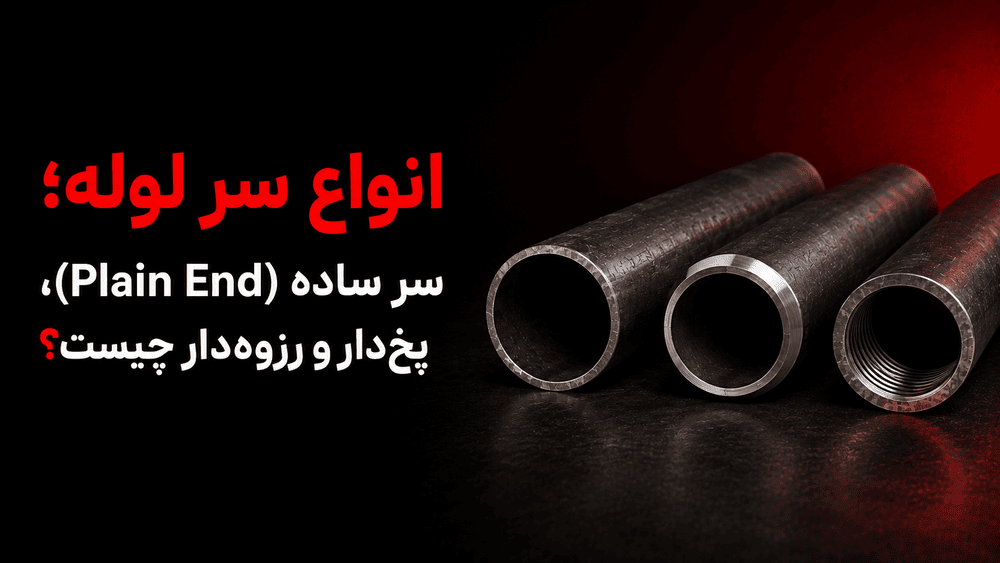

انواع سر لوله؛ سر ساده (Plain End)، پخدار و رزوهدار چیست؟
۱۱ دقیقه مطالعهسر ساده (Plain End) انتهای ساده و برشخورده، سر پخدار انتهای پخخورده و سر رزوهدار انتهای رزوهدار لوله است. هیچکدام بهتنهایی روش اتصال یا تناسب برای یک خط را تعیین نمیکند؛ استاندارد، ابعاد، روش اتصال، کد و مشخصات فنی (Specification) پروژه باید کنار نوع سر لوله مشخص شوند.
- ASME B16.25 به انتهای پخخورده برای اتصال جوشی لببهلب مربوط است. ASME
- ASME B1.20.1 به رزوههای لولهای با کاربرد عمومی مربوط است. ASME
- کدهای لولهکشی مانند ASME B31.3 نقش مشخصات فنی (Specification) و طراحی پروژه را در تعیین اتصال یادآوری میکنند. ASME
نوع سر لوله، جزئی کوچک در ظاهر اما مهم در استعلام و تحویل است. عباراتی مانند سر ساده (Plain End)، سر پخدار و threaded end به شکل آمادهسازی انتهای لوله اشاره میکنند؛ نه به گرید، نه به فشار مجاز و نه به تأیید خودکار یک روش اتصال. اگر نوع انتها در سفارش مبهم باشد، ممکن است لولهای با ابعاد و استاندارد درست تحویل شود اما برای اتصال موردنظر پروژه آماده نباشد.
پاسخ کوتاه
سر ساده انتهای ساده و برشخورده، سر پخدار انتهای پخخورده و سر رزوهدار انتهای رزوهدار لوله است. انتخاب یا پذیرش هرکدام باید با روش اتصال، استاندارد و ابعاد قابلاعمال، کد طراحی، شرایط سرویس و مشخصات فنی پروژه تطبیق یابد. در استعلام، فقط نوشتن «سر پخدار» یا «رزوهدار» کافی نیست؛ جزئیات لازم باید صریح ثبت شوند.
در چکلیست خرید لوله مانیسمان میتوانید فیلدهای اصلی استعلام را ببینید. این مقاله، یکی از همان فیلدها را عمیقتر باز میکند: چگونه نوع سر لوله را به اطلاعاتی تبدیل کنیم که فروشنده، بازرسی و تیم فنی از آن برداشت یکسان داشته باشند.
نوع سر لوله چه چیزی را مشخص میکند؟
نوع سر لوله به آمادهسازی فیزیکی انتهای لوله مربوط است. این آمادهسازی میتواند روی روش اتصال، قطعات مکمل، بازرسی تحویل و عملیات بعدی اثر داشته باشد. با این حال، نام نوع انتها بهتنهایی تمام اطلاعات اتصال را در بر ندارد. برای مثال، پخدار بودن یک سر لوله نمیگوید کدام کد، ابعاد پخ، روش جوشکاری یا معیار پذیرش برای پروژه لازم است.
همین مرز درباره رزوه هم وجود دارد. رزوهدار بودن انتها، بدون نوع و اندازه رزوه، استاندارد مرجع، طول رزوه و قطعه مقابل، برای تطبیق کافی نیست. در سفارش صنعتی، باید از عبارت عمومی به مشخصات فنی قابل بررسی برسید. هر ابهام در این مرحله، ممکن است در زمان نصب به برش دوباره، آمادهسازی مجدد یا اختلاف در پذیرش منجر شود.
نوع سر لوله را با استاندارد محصول، گرید یا رده (Schedule) یکی ندانید. استاندارد محصول دامنه الزامات کالا را مشخص میکند؛ گرید به طبقهبندی متریال مربوط است؛ رده به ضخامت دیواره اشاره دارد؛ و نوع انتها شکل آمادهسازی سر لوله را توضیح میدهد. ممکن است همه این فیلدها در یک سفارش باشند، اما هیچکدام جای دیگری را نمیگیرد.
سر ساده چیست؟
سر ساده به انتهای ساده و برشخورده لوله گفته میشود. این عبارت معمولاً نشان میدهد که انتها با رزوه یا پخ مشخصی تحویل نمیشود، اما از آن نباید نتیجه گرفت که لوله برای هر روش اتصال آماده است. ممکن است پروژه برای اتصال بعدی نیاز به برش، پخزنی، رزوهزنی یا آمادهسازی دیگری داشته باشد؛ این موضوع به روش اتصال و فرایند اجرا وابسته است.
در استعلام سر ساده، ابعاد و وضعیت موردنیاز را روشن کنید. اگر طول برش، کیفیت سطح انتها، عمودبودن بر محور، حفاظت در حمل یا هر محدودیت اجرایی مهم است، همان را در مشخصات فنی یا درخواست خرید بیاورید. انتظار نداشته باشید که یک عبارت کوتاه مانند «ساده» تمام جزئیات آمادهسازی را منتقل کند.
همچنین سر ساده نشانه نبود الزامات نیست. لوله همچنان باید از نظر استاندارد، گرید، ابعاد، طول و مدارک با سفارش تطبیق داده شود. نوع سر لوله فقط یک ردیف از این کنترل است. اگر پیشنهاد فروش سر ساده دارد اما پروژه سر پخدار یا رزوهدار خواسته، موضوع یک تفاوت فنی است و باید پیش از سفارش بررسی شود.
سر پخدار چیست؟
سر پخدار (Bevelled End) به انتهایی گفته میشود که برای یک روش اتصال مشخص، پخدار آماده شده است. ASME B16.25 به انتهای پخخورده برای اتصال جوشی لببهلب مربوط است. این مرجع، اهمیت کنترل استاندارد و ابعاد قابلاعمال را نشان میدهد؛ اما نباید از نام B16.25 یا عبارت «پخدار» نتیجه گرفت که هر پخ برای هر لوله، جوش یا پروژهای قابلقبول است.
پخ را باید با روش اتصال موردنظر، ضخامت، ابعاد، کد و مشخصات فنی پروژه بخوانید. اگر پروژه شکل یا جزئیات مشخصی برای آمادهسازی خواسته است، همان باید در سفارش ذکر شود. اگر این جزئیات در دسترس نیست، واحد خرید نباید از روی موجودی یا نام رایج محصول تصمیم بگیرد. سؤال درست از تیم فنی این است که «چه آمادهسازی انتها (End Preparation) و چه استاندارد یا ابعادی برای اتصال موردنظر قابلقبول است؟»
در تحویل، ظاهر پخ ممکن است قابل مشاهده باشد، ولی کنترل ظاهری جای تطبیق با درخواست را نمیگیرد. تعداد سرهای پخدار، حفاظت انتها در حمل، آسیبندیدن پخ و تطابق با مدارک توافقشده میتواند بخشی از کنترل باشد. معیار پذیرش را باید پروژه تعیین کند؛ نه اینکه با دیدن یک پخ، آمادهبودن کامل اتصال فرض شود.
سر رزوهدار چیست؟
سر رزوهدار (Threaded End) به انتهای لولهای اشاره دارد که رزوه دارد. در این حالت، نوع رزوه، اندازه، استاندارد مرجع، طول رزوه و سازگاری با قطعه مقابل موضوع کنترل است. ASME B1.20.1 به رزوههای لولهای با کاربرد عمومی مربوط است. ارجاع به یک استاندارد رزوه، ضرورت روشنبودن جزئیات را نشان میدهد، نه اینکه همه اتصالهای رزوهای پروژه را بدون بررسی تأیید کند.
در سفارش، فقط نوشتن «رزوهدار» ممکن است چند برداشت ایجاد کند. آیا هر دو سر رزوه میخواهد یا یک سر؟ رزوه داخلی است یا خارجی؟ استاندارد و اندازه مرجع چیست؟ آیا درپوش محافظ، قطعه مکمل یا محدودیت بستهبندی لازم است؟ این پرسشها باید از مشخصات فنی یا نقشه پروژه پاسخ بگیرند. خریدار نباید برای پرکردن خانههای خالی به عبارتهای شفاهی یا عرف نامشخص بازار تکیه کند.
رزوه نیز مانند پخ، هیچ حکم عمومی درباره فشار یا سرویس نمیدهد. روش اتصال، طراحی، کد، شرایط بهرهبرداری و معیار پذیرش پروژه باید بررسی شود. اگر پروژه نوع اتصال دیگری خواسته ولی پیشنهاد رزوهدار است، این یک جایگزینی خودکار نیست و تأیید فنی لازم دارد.
عددها و نامهایی که باید بدانید
تا اینجا گفتیم هر نوع انتها را باید با مشخصات پروژه خواند. ولی چند عدد و نام هست که دانستنشان گفتوگو با فروشنده و کارگاه را کوتاه میکند.
پخ: زاویه و ریشه
برای جوش لببهلب، متداولترین آمادهسازی یک پخ تکشیب است. دو عددی که همیشه پرسیده میشود:
- زاویهی پخ: رایجترین حالت در لولههای جدار متعارف، حدود ۳۰ تا ۳۷٫۵ درجه نسبت به محور عمود بر لوله است.
- پهنای ریشه (Root Face): لبهی صافِ باقیمانده در انتهای پخ، معمولاً حدود ۱٫۶ میلیمتر. اگر صفر باشد، خطر سوختن ریشه در پاس اول بالا میرود.
- در دیوارههای خیلی ضخیم، بهجای پخ ساده از پخ مرکب (Compound Bevel) یا شکل U استفاده میشود تا حجم فلز جوش کمتر شود.
مرجع این آمادهسازی ASME B16.25 — Buttwelding Ends است. عددهای بالا حالتهای متداولاند؛ شکل دقیق پخ را رویهی جوش پروژه تعیین میکند و در دیوارهی ضخیم حتماً باید از همان رویه خوانده شود.
رزوه: کدام نوع؟
گفتن «رزوهدار» کافی نیست، چون چند خانوادهی رزوه وجود دارد که با هم جفت نمیشوند:
| نام | ویژگی | کجا دیده میشود |
|---|---|---|
| **NPT** | رزوهی مخروطی آمریکایی؛ آببندی از تداخل خودِ رزوهها | رایجترین در تأسیسات با مرجع آمریکایی |
| **NPSM** | رزوهی استوانهای؛ آببندی با واشر یا اتصال مکانیکی | اتصالات مکانیکی |
| **BSPT** | مخروطی بریتانیایی؛ **با NPT جفت نمیشود** | تجهیزات با منشأ اروپایی و آسیایی |
| **BSPP** | استوانهای بریتانیایی | اتصالات با آببند جداگانه |
مرجع ابعاد و گیجکردن رزوههای اینچی با کاربرد عمومی ASME B1.20.1 است.
در سفارش چه بنویسیم
- سر ساده: «سر ساده (Plain End)، برش گونیا» و اگر کیفیت سطح برش مهم است، همان را هم بنویسید.
- سر پخ: «سر پخ مطابق ASME B16.25» بههمراه زاویه و ریشه اگر پروژه تعیین کرده.
- سر رزوه: «رزوه NPT مطابق ASME B1.20.1، یک سر / دو سر» و اینکه درپوش محافظ لازم است یا نه.
- در هر سه حالت: تعداد سرهای آمادهشده و حفاظت انتها در حمل را مشخص کنید.
جدول مرجع: نوع سر لوله و اطلاعاتی که باید کنار آن بیاید
| نوع سر لوله | آنچه نام Type نشان میدهد | اطلاعاتی که هنوز باید تعیین شود |
|---|---|---|
| سر ساده | انتهای ساده و برشخورده | روش اتصال بعدی، ابعاد برش، طول، حفاظت حمل و معیار پذیرش |
| سر پخدار | انتهای پخخورده | استاندارد یا ابعاد پخ، روش اتصال، تعداد سرها، حفاظت و معیار پذیرش |
| سر رزوهدار | انتهای رزوهدار | نوع و اندازه رزوه، استاندارد مرجع، یکسر یا دوسر بودن، قطعه مقابل و حفاظت |
این جدول برای انتخاب مهندسی طراحی نشده است. کارکرد آن این است که نشان دهد نام نوع سر لوله، چه چیزهایی را میگوید و چه چیزهایی را نمیگوید. وقتی دو پیشنهاد دریافت میکنید، همین ستون سوم را به فیلدهای قابلمقایسه تبدیل کنید تا اختلافها پیش از خرید دیده شوند.
بهعنوان نمونه، دو پیشنهاد ممکن است هر دو «سر پخدار» باشند، اما یکی تعداد سرهای پخدار، استاندارد یا حفاظت حمل را روشن نکرده باشد. این دو پیشنهاد هنوز از نظر تحویل همسطح نیستند. بهجای مقایسه فوری قیمت، اطلاعات ناقص را تکمیل کنید و سپس جدول تطبیق بسازید.
چگونه نوع سر لوله را در استعلام بنویسیم؟
یک استعلام قابلکنترل با استاندارد و ویرایش (Edition) محصول آغاز میشود. سپس قطر یا اندازه اسمی لوله (NPS)، ضخامت، طول، گرید، مقدار و نوع سر لوله میآید. بعد باید روش اتصال یا مرجع فنی مرتبط، جزئیات پخ یا رزوه در صورت کاربرد، تعداد سرهای آمادهشده، آزمونها، مدارک و هر نیاز حمل یا حفاظت اضافه شود. اگر یکی از این موارد در مشخصات فنی موجود نیست، آن را «نیازمند تأیید» ثبت کنید.
برای جلوگیری از ابهام، در کنار نوع انتها بنویسید کدام سر یا سرها مشمول آمادهسازی هستند. این جزئیات در شمارش، بستهبندی و کنترل تحویل اثر دارد. اگر پروژه درباره نوع اتصال، پخ یا رزوه سکوت کرده، واحد خرید باید سؤال را به تیم فنی برگرداند؛ نباید مناسبترین گزینه را از روی موجودی حدس بزند.
پس از دریافت پیشنهاد، جدول «درخواست پروژه» و «پیشنهاد فروشنده» را ردیفبهردیف مقایسه کنید. وضعیت هر فیلد میتواند منطبق، نیازمند توضیح یا مغایر باشد. هر مغایرت در نوع سر لوله یا روش اتصال باید پیش از صدور سفارش برای تأیید فنی ارسال شود. این کنترل ساده، از اختلاف هزینهدار در زمان نصب جلوگیری میکند.
در تحویل و مدارک چه چیزی را کنترل کنیم؟
در زمان تحویل، ابتدا خود کالا را با سفارش مقایسه کنید: تعداد، طول، ابعاد، نوع سر لوله و تعداد سرهای آمادهشده. سپس وضعیت حفاظت انتها و آسیبدیدگیهای قابل مشاهده را طبق معیار پروژه بررسی کنید. ظاهر انتها میتواند بعضی اختلافها را آشکار کند، اما بهتنهایی اثبات نمیکند که تمام الزامات اتصال یا محصول رعایت شده است.
مدارک توافقشده نیز باید با محموله و سفارش مرتبط باشند. راهنمای گواهی آزمایش کارخانه (MTC) لوله توضیح میدهد که گزارش آزمون کارخانه (کارخانه سازنده (Mill) Test Certificate) برای ردیابی مهم است، اما جای مشخصات فنی پروژه، طراحی یا بازرسی پذیرش را نمیگیرد. اگر نوع سر لوله یا هر فیلد دیگر با سفارش متفاوت است، این تفاوت باید در کنار مدارک ثبت و به مرجع فنی ارجاع شود.
اگر پروژه برای اتصال، بازرسی یا حفاظت الزامات ویژه دارد، آن موارد را از ابتدا به سفارش وصل کنید. تلاش برای حل ابهام در محل نصب، معمولاً قابلیت ردیابی تصمیم را کاهش میدهد. پرونده خرید خوب باید نشان دهد چه چیزی درخواست شده، چه چیزی تحویل شده و چه کسی هر تفاوت را بررسی کرده است.
حفاظت سر لوله در حمل و انبارش چرا مهم است؟
نوع سر لوله فقط در لحظه اتصال مهم نیست. اگر پخ یا رزوه در حمل، بارگیری، تخلیه یا انبارش آسیب ببیند، ممکن است محصولی که در زمان خروج از کارخانه با سفارش تطبیق داشته، در زمان تحویل دیگر آماده استفاده نباشد. نوع حفاظت موردنیاز را از روی عرف حدس نزنید؛ اگر درپوش، محافظ رزوه، محدودیت چیدمان یا روش جابهجایی برای پروژه اهمیت دارد، آن را بهعنوان فیلد جداگانه در سفارش و برنامه تحویل ثبت کنید.
در دریافت کالا، شمارش سرهای آمادهشده و کنترل آسیبهای قابل مشاهده را کنار تطبیق ابعاد و مدارک انجام دهید. برای نمونه، رزوهای که در اثر ضربه آسیب دیده یا پخی که تغییر شکل یافته، نباید فقط با این استدلال که «خود لوله سالم است» نادیده گرفته شود. تصمیم درباره تعمیر، برش دوباره، پذیرش مشروط یا رد، باید با معیار پروژه و تأیید مسئول فنی انجام شود.
ثبت وضعیت هنگام تحویل نیز مفید است. شماره ردیف سفارش، تعداد، نوع سر لوله، شرایط حفاظت و هر مغایرت قابل مشاهده را در صورتجلسه یا فرم کنترل وارد کنید. این ثبت، تفاوت میان آسیب حمل، اختلاف سفارش و مسئله اجرایی را روشنتر میکند و از انتقال یک ابهام فنی به مرحله نصب جلوگیری میکند.
مدارک تصویری، در صورت مجازبودن در فرایند پروژه، میتوانند به همین پرونده ردیابی پیوست شوند.
خطاهای رایج در تعیین نوع سر لوله
- فرضکردن اینکه سر ساده یعنی هر روش اتصال بعدی بدون آمادهسازی ممکن است.
- نوشتن «سر پخدار» بدون استاندارد یا جزئیات لازم برای پروژه.
- نوشتن «رزوهدار» بدون نوع، اندازه یا استاندارد رزوه.
- استنتاج فشار مجاز یا تناسب سرویس از شکل انتهای لوله.
- مقایسه قیمت دو پیشنهاد پیش از یکسانسازی تعداد سرها، ابعاد، پخ یا رزوه و مدارک.
- پذیرفتن نوع انتهای جایگزین بدون تأیید مکتوب مرجع فنی.
این خطاها به یک مشکل مشترک برمیگردند: اصطلاح کوتاه جای مشخصات فنی کامل را میگیرد. با تبدیل نوع سر لوله به فیلدهای روشن در استعلام، اختلافهای اتصال قبل از تحویل دیده میشوند و تصمیم تجاری بر پایه کالای همسطح انجام میگیرد.
چگونه انتخاب کنیم؟
اگر مشخصات فنی پروژه نوع سر لوله و روش اتصال را تعیین کرده است، همان را با استاندارد، ابعاد و جزئیات لازم در استعلام ثبت کنید. اگر پیشنهاد فروشنده نوع انتهای دیگری دارد، آن را تفاوت فنی بدانید و برای تأیید به مرجع فنی ارجاع دهید. پخ یا رزوهداشتن لوله، بهتنهایی معادلبودن آن با درخواست پروژه را ثابت نمیکند.
اگر نوع سر لوله در مشخصات فنی مشخص نشده، ابتدا باید روش اتصال، کد قابلاعمال و معیار پذیرش از تیم فنی روشن شود. انتخاب درست یک حکم عمومی میان plain، beveled و رزوهدار نیست؛ نوعی قابل بررسی است که با روش اتصال و نیاز مستند پروژه تطبیق دارد.
پس از تکمیل مشخصات فنی، برای استعلام تجاری مشاهده لوله مانیسمان را انجام دهید. قیمت و موجودی نباید جای کنترل روش اتصال، نوع سر لوله، ابعاد و مدارک را بگیرد.
سر ساده چیست؟
سر ساده (Plain End) به انتهای ساده و برشخورده لوله گفته میشود. روش اتصال و آمادهسازی موردنیاز باید جداگانه در مشخصات فنی (Specification) تعیین شود.
سر پخدار چیست؟
سر پخدار انتهای پخخورده است. جزئیات قابلقبول پخ و کاربرد آن باید با استاندارد و مشخصات فنی (Specification) پروژه تطبیق داده شود.
سر رزوهدار چیست؟
سر رزوهدار انتهای رزوهدار لوله است. نوع، اندازه و استاندارد رزوه باید در سفارش روشن باشد.
آیا سر پخدار همیشه برای جوش مناسب است؟
خیر. نوع پخ بهتنهایی تأیید روش جوش یا تناسب برای یک سرویس نیست؛ کد، ابعاد، روش اتصال و مشخصات فنی (Specification) پروژه باید بررسی شود.
برای سفارش نوع سر لوله چه چیزی بنویسم؟
استاندارد و ویرایش (Edition)، نوع سر لوله، ابعاد، روش اتصال، جزئیات پخ یا رزوه، مقدار، آزمونها و مدارک موردنیاز را صریح ثبت کنید.
