نام «مانیسمان» در بازار ایران به لوله فولادی بدون درز اشاره می‌کند و ریشه‌اش به فرایند نورد و سوراخ‌کاری تاریخی برادران مانسمان بازمی‌گردد. Salzgitter AG ثبت کرده است که رینهارد و ماکس مانسمان در 1885 برای فرایند نورد لوله فولادی بدون درز درخواست ثبت اختراع دادند و در 1886 نخستین لوله بدون درز نورد شد. با این حال، نام مانیسمان به‌تنهایی استاندارد، گرید، ابعاد، آزمون یا انطباق محصول را ثابت نمی‌کند.

• Salzgitter AG ریشه فرایند مانیسمان را به درخواست ثبت اختراع برادران مانسمان در 1885 و نورد نخستین لوله فولادی بدون درز در 1886 نسبت می‌دهد. Salzgitter AG Geschichte
• Salzgitter AG ترکیب نورد مورب و نورد پیلگر را فرایند مانیسمان می‌نامد و توضیح می‌دهد که این فرایند برای ساخت بدنه توخالی بدون درز از شمش فولادی به کار رفت. Salzgitter AG Geschichte
• ASME B36.10M مرجع ابعادی لوله فولادی جوشی و بدون درز است؛ بنابراین نام بازار جای اندازه، دیواره و مرجع ابعادی را نمی‌گیرد. ASME
• ASTM A106/A106M نمونه‌ای از مشخصات محصول برای لوله فولاد کربنی بدون درز در سرویس دمای بالا است و نشان می‌دهد نام مانیسمان جای استاندارد و گرید محصول نیست. ASTM International

«مانیسمان» نامی است که در بازار ایران برای لوله فولادی بدون درز بسیار شنیده می‌شود. این نام از یک روش تاریخی ساخت لوله گرفته شده است، نه از یک رده، گرید یا استاندارد محصول. دانستن این تفاوت فقط یک نکتهٔ تاریخی نیست: اگر نام بازار جای مشخصات فنی سفارش بنشیند، دو پیشنهاد با عنوان یکسان ممکن است در واقع دو کالای متفاوت باشند.

Salzgitter AG در روایت آرشیوی خود ثبت کرده است که رینهارد و ماکس مانسمان در 1885 برای فرایند نورد لوله فولادی بدون درز درخواست ثبت اختراع دادند و در 1886 نخستین لولهٔ بدون درز با این روش نورد شد. از همین پیوند تاریخی است که واژهٔ «مانیسمان» در گفت‌وگوی بازار به لولهٔ بدون درز راه پیدا کرده است. اما برای خرید یا کنترل تحویل، باید از این نام عبور کرد و استاندارد، گرید، ابعاد، نوع انتها، مدارک و معیار پذیرش را جداگانه نوشت.

پاسخ کوتاه

به لولهٔ بدون درز «مانیسمان» می‌گویند چون این نام به فرایند تاریخی ساخت لوله بدون درزِ مرتبط با برادران مانسمان بازمی‌گردد. در کاربرد بازار، مانیسمان معمولاً به لوله فولادی بدون درز اشاره دارد؛ بااین‌حال، نام مانیسمان به‌تنهایی استاندارد، گرید، اندازه، دیواره، آزمون، مدرک یا انطباق محصول را تعیین نمی‌کند. سفارش واقعی باید این فیلدها را جداگانه روشن کند.

ریشهٔ نام مانیسمان چیست؟

داستان این نام به توسعهٔ فناوری ساخت لولهٔ فولادی بدون درز در آلمان بازمی‌گردد. منبع آرشیوی Salzgitter AG توضیح می‌دهد که رینهارد و ماکس مانسمان در 1885 برای یک فرایند نورد لولهٔ فولادی بدون درز درخواست ثبت اختراع دادند. همان منبع ثبت می‌کند که در 1886 نخستین لولهٔ بدون درز با این روش نورد شد. بنابراین «مانیسمان» در اصل یک نام تاریخی است که به خانواده‌ای از نوآوری‌های تولید لوله بدون درز گره خورده است.

در توضیح Salzgitter AG از فرایند مانیسمان، ترکیب نورد مورب و نورد پیلگر به‌عنوان مسیر ساخت بدنهٔ توخالی فولادی بدون درز معرفی می‌شود. در بیان ساده، مادهٔ اولیه فولادی در فرایند شکل‌دهی به یک پوستهٔ توخالی تبدیل می‌شود و سپس ابعاد آن کنترل می‌شود. همین حذف درز طولی از بدنهٔ لوله است که اصطلاح فنی «بدون درز» را معنادار می‌کند.

با گذشت زمان، یک نام تاریخی می‌تواند در زبان بازار کوتاه‌تر و عمومی‌تر شود. به‌همین دلیل، در مکالمهٔ خرید ممکن است «لوله مانیسمان» و «لوله بدون درز» به جای هم گفته شوند. این هم‌پوشانی زبانی برای پیدا کردن موضوع یا شروع استعلام کاربرد دارد، اما برای تعریف فنی کالا کافی نیست. نام تاریخی نباید به برگهٔ سفارش منتقل شود، مگر اینکه فیلدهای لازم کنارش باشند.

برای توضیح خود محصول و تفاوت آن با لولهٔ دارای درز، لوله بدون درز چیست را ببینید. تمرکز این مقاله بر دلیل نام مانیسمان و اثر آن بر زبان سفارش است، نه تکرار راهنمای عمومی انواع لوله.

مانیسمان، بدون درز و فرایند تولید چه تفاوتی دارند؟

گام چهارم، تفاوت‌ها را قابل پیگیری ثبت کنید. سه برچسب ساده «منطبق»، «نیازمند توضیح» و «مغایر» کمک می‌کنند مسئلهٔ فنی با موضوع تجاری خلط نشود. در هر مورد، شماره سفارش، شناسهٔ بسته، ویژگی مشاهده‌شده، مدرک مرتبط و اقدام بعدی را درج کنید. چک‌لیست خرید لوله مانیسمان این مسیر را به پرسش‌های عملی‌تر پیش از استعلام و تحویل وصل می‌کند.

چگونه میان دو پیشنهاد با عنوان مانیسمان تصمیم بگیریم؟

ابتدا نام مشترک را کنار بگذارید و فیلدها را مقایسه کنید. اگر هر دو پیشنهاد «مانیسمان» هستند ولی در استاندارد، گرید، دیواره، طول، نوع انتها یا مدارک اختلاف دارند، هنوز دو پیشنهاد هم‌تعریف ندارید. در این مرحله، مسئله انتخاب قیمت یا فروشنده نیست؛ مسئله روشن‌کردن تعریف کالا است.

سپس بررسی کنید که کدام داده‌ها از منبع مصوب پروژه آمده‌اند و کدام فقط از گفت‌وگوی بازار. استاندارد و گرید نباید از روی نام مانیسمان حدس زده شوند. همچنین اگر نیاز پروژه به آزمون، مدرک یا شرایط خاصی اشاره دارد، آن نیاز را به فیلد قابل پاسخ در استعلام تبدیل کنید. استانداردهای لوله مانیسمان برای تفکیک نقش استانداردها در این گام، منبع داخلی مکمل است.

در پایان، وقتی تعریف فنی هم‌سطح شد، شرایط تجاری همان کالا را مقایسه کنید: مقدار، واحد فروش، شرایط تحویل و تاریخ پیشنهاد. اطلاعات تجاری متغیر، مانند قیمت و موجودی، باید در زمان استعلام از قیمت و خرید لوله مانیسمان بررسی شود. این مقاله هیچ قیمت، موجودی یا برتری فروشنده‌ای اعلام نمی‌کند.

اشتباه‌های رایج دربارهٔ نام مانیسمان

• فرض‌کردن اینکه مانیسمان نام یک استاندارد محصول است.
• نتیجه‌گرفتن گرید یا دیواره از روی نام بازار.
• یکی‌گرفتن بدون درز بودن با تأیید همهٔ نیازهای پروژه.
• تصور اینکه هر کالای بدون درز امروز حتماً با همان مسیر تاریخی تولید شده است.
• استفاده از واژهٔ مانیسمان در سفارش بدون اندازه، ضخامت، طول و نوع انتها.
• پذیرفتن یک MTC بدون کنترل ارتباط آن با محموله.
• مقایسهٔ قیمت دو پیشنهاد پیش از مقایسهٔ تعریف فنی آن‌ها.

این خطاها در ظاهر کوچک‌اند، اما نتیجهٔ مشترکی دارند: یک نام عمومی جای داده‌ای می‌نشیند که باید قابل مشاهده، قابل مقایسه و قابل پیگیری باشد. نام مانیسمان به درک زبان بازار کمک می‌کند؛ کیفیت تصمیم خرید از تکمیل فیلدهای فنی آغاز می‌شود.

محدودیت‌های این راهنما

این مقاله یک مرور تاریخی و اصطلاحی است و هیچ محصول، کارخانه، روش ساخت جاری، استاندارد، گرید یا مدرکی را برای پروژه‌ای تأیید نمی‌کند. تاریخ فرایند بر پایه منبع آرشیوی Salzgitter AG بیان شده است؛ برای کالای واقعی باید مشخصات و مدارک همان محموله بررسی شود.

نام مانیسمان به‌تنهایی فشار مجاز، کاربرد، کیفیت، اصالت، موجودی یا قیمت را نشان نمی‌دهد. انتخاب لوله، اتصال، آزمون و پذیرش باید با شرایط سرویس، کد طراحی و مشخصات فنی مصوب پروژه هماهنگ شود. اگر داده‌ای در پیشنهاد یا تحویل مبهم است، آن را به‌جای فرض‌کردن منطبق، ثبت و برای بررسی ارجاع کنید.

منابع

1. Reinhard and Max Mannesmann، Salzgitter AG Geschichte
2. What is the Mannesmann seamless tube-making process، Salzgitter AG Geschichte
3. ASME B36.10M Welded and Seamless Wrought Steel Pipe، ASME
4. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International

لوله مانیسمان ممکن است در یک سامانه آتش‌نشانی در فهرست گزینه‌های بررسی قرار گیرد، اما نام آن به‌تنهایی مجازبودن، انطباق یا مناسب‌بودن برای پروژه را ثابت نمی‌کند. محدوده سامانه، کد و مرجع محلی، مشخصات محصول، اجزای اتصال، محیط نصب، مدارک و پذیرش ناظر باید از مشخصات مصوب پروژه خوانده شوند.

• NFPA 13 به نصب سامانه‌های اسپرینکلر می‌پردازد و NFPA 14 موضوع سامانه‌های لوله ایستاده و شیلنگ را پوشش می‌دهد؛ محدوده سامانه برای انتخاب مرجع مهم است. National Fire Protection Association
• NFPA 20 به نصب پمپ‌های ثابت حفاظت در برابر حریق می‌پردازد و نشان می‌دهد بخش پمپ و لوله‌کشی آن ممکن است مرجع و ورودی‌های ویژه خود را داشته باشد. National Fire Protection Association
• ASTM A795/A795M مشخصات لوله فولادی سیاه و گرم‌گالوانیزه برای استفاده در سامانه‌های حفاظت در برابر حریق را پوشش می‌دهد؛ نام مانیسمان جای بررسی دامنه استاندارد و الزام پروژه را نمی‌گیرد. ASTM International

در سامانه‌های آتش‌نشانی، نام یک نوع لوله پاسخ کامل انتخاب نیست. «لوله مانیسمان» نام رایج بازار برای لوله فولادی بدون درز است، اما از روی آن نمی‌توان نتیجه گرفت که لوله برای یک سامانه، ساختمان یا پروژه مشخص مجاز، منطبق یا پذیرفته‌شده است. سامانهٔ اسپرینکلر، لولهٔ ایستاده، شیلنگ، پمپ ثابت و لوله‌کشی وابسته ممکن است محدوده‌ها، اجزا و مرجع‌های متفاوتی داشته باشند.

پرسش درست پیش از خرید این نیست که «مانیسمان برای آتش‌نشانی خوب است یا نه؟». پرسش درست این است: محدودهٔ سامانه چیست، کدام کد و ویرایش در پروژه حاکم است، مشخصات محصول و اجزای اتصال چه هستند، محیط نصب چه الزام‌هایی ایجاد می‌کند و چه شواهدی برای پذیرش باید همراه کالا باشد؟ پاسخ این پرسش‌ها باید از نقشه، مشخصات فنی مصوب، مرجع محلی و ناظر یا مرجع دارای صلاحیت پروژه گرفته شود.

پاسخ کوتاه

لوله مانیسمان ممکن است در بررسی یک سامانه آتش‌نشانی مطرح شود، اما نام آن به‌تنهایی مجوز، انطباق یا مناسب‌بودن پروژه را ثابت نمی‌کند. ابتدا محدودهٔ سامانه، کد و مرجع محلی، استاندارد و مشخصات لوله، روش اتصال، محیط نصب، اجزای تأییدشده و مدارک پذیرش را تعیین کنید. سپس فقط کالایی را مقایسه کنید که با همان ورودی‌ها تعریف شده باشد.

چرا نام لوله برای آتش‌نشانی کافی نیست؟

یک سامانه حفاظت در برابر حریق فقط از شاخه‌های لوله تشکیل نمی‌شود. لوله، اتصال، شیر، ساپورت، اجزای ویژه، پمپ در صورت وجود، روش نصب، پوشش یا حفاظت سطحی، مسیر بازرسی و پذیرش در کنار هم یک سامانه می‌سازند. بنابراین ممکن است یک لوله از نظر نام بازار یا حتی بخشی از مشخصات محصول شناخته‌شده باشد، ولی همچنان برای ترکیب واقعی سامانه اطلاعات کافی نداشته باشیم.

برای مثال، NFPA 13 به نصب سامانه‌های اسپرینکلر مربوط است، NFPA 14 موضوع سامانه‌های لوله ایستاده و شیلنگ را پوشش می‌دهد و NFPA 20 نصب پمپ‌های ثابت حفاظت در برابر حریق را بررسی می‌کند. این نام‌ها برای تعیین اینکه کدام مجموعه الزام‌ها ممکن است به موضوع مرتبط باشد مفیدند؛ اما نسخهٔ قابل‌اعمال، مقررات محلی، نقشه و مشخصات مصوب پروژه تعیین می‌کنند چه چیزی در همان پروژه پذیرفتنی است.

نام «مانیسمان» نیز فقط یک لایه از تعریف کالا است. لولهٔ بدون درز بودن ممکن است در فهرست گزینه‌های یک درخواست باشد، اما استاندارد، گرید، اندازه، دیواره، طول، نوع انتها، پوشش، آزمون و مدارک را روشن نمی‌کند. حتی اگر نام یک استاندارد در پیشنهاد بیاید، هنوز باید دید آن استاندارد در چه دامنه‌ای است و پروژه چه الزام‌های تکمیلی برای اجزا و نصب دارد.

پیش از انتخاب چه اطلاعاتی لازم است؟

ورودی‌های فنی را پیش از درخواست قیمت جمع کنید. هدف این فهرست، طراحی سامانه به‌جای مهندس پروژه نیست؛ هدف این است که درخواست خرید، کالای درست را از روی برداشت‌های شفاهی جدا کند. اگر یکی از این ورودی‌ها مشخص نیست، آن را «نیازمند توضیح فنی» ثبت کنید، نه اینکه با یک نام عمومی جایگزینش کنید.

در این فهرست، فشار طراحی یا داده‌های هیدرولیکی نیز باید همان‌گونه که در مشخصات فنی پروژه آمده‌اند منتقل شوند. این مقاله هیچ عدد فشار، رده یا قطر عمومی برای سامانه آتش‌نشانی پیشنهاد نمی‌کند. انتخاب ابعاد و اجزای سامانه باید از طراحی و مرجع فنی مصوب پروژه بیاید.

استانداردها و کدها چه نقشی دارند؟

ASTM A795/A795M در عنوان خود لوله فولادی سیاه و گرم‌گالوانیزه، جوشی و بدون درز را برای استفاده در حفاظت در برابر حریق پوشش می‌دهد. این یک واقعیت درباره دامنهٔ همان استاندارد است، نه یک گواهی برای هر کالایی که با عنوان مانیسمان فروخته می‌شود. برای استفاده در پروژه، باید ویرایش استاندارد، مشخصات محصول واقعی، مدارک، اجزا و الزام‌های مصوب پروژه تطبیق داده شوند.

NFPA 13، NFPA 14 و NFPA 20 نیز جای یکدیگر را نمی‌گیرند. هر کدام به بخشی از سامانه‌های حفاظت در برابر حریق می‌پردازند و کاربرد آن‌ها به محدودهٔ پروژه وابسته است. هیچ‌یک از عنوان‌ها نباید بدون کنترل نسخه، مرجع محلی و نقشهٔ مصوب به دستور عمومی خرید یا نصب تبدیل شود.

این تفکیک یک فایدهٔ عملی دارد: استاندارد محصول را با کد سامانه یکی نگیرید. استاندارد محصول می‌تواند ویژگی‌ها یا دامنهٔ لوله را تعریف کند؛ کد یا مرجع سامانه می‌تواند به نصب، اجزا، طراحی و پذیرش مربوط باشد. برای شناخت این مرز در خوشهٔ فولادی، استانداردهای لوله مانیسمان را نیز بخوانید.

لوله، اتصال و اجزای سامانه را چگونه هم‌سطح کنیم؟

لوله باید با اجزای اتصال و آرایش سامانه دیده شود. ممکن است استعلام فقط بر «لوله» تمرکز کند، در حالی که نوع انتها، روش اتصال، قطعهٔ مقابل، شیرها، ساپورت‌ها یا اجزای تکمیلی بر تعریف قابل‌تحویل اثر دارند. خرید لوله‌ای که از اتصال و اجزای مصوب جدا شده باشد، خطر اختلاف در زمان نصب یا تحویل را افزایش می‌دهد.

برای هر خط استعلام، فهرست کنید که چه چیزی در دامنهٔ عرضه است و چه چیزی خارج از آن می‌ماند. برای نمونه، اگر لوله با انتهای آماده درخواست شده است، مرجع آماده‌سازی، تعداد سرها، حفاظت حمل و معیار کنترل باید روشن باشد. اگر اتصال فلنجی، شیاردار، رزوه‌ای یا حالت دیگری در نقشه آمده است، نام روش اتصال به‌تنهایی کافی نیست؛ قطعهٔ مقابل و مرجع پذیرش هم باید در درخواست دیده شوند.

راهنمای انواع سر لوله برای خواندن اصطلاح‌های عمومی انتهای لوله مفید است. این مقاله روش اتصال یا اجزای مجاز برای سامانه‌ای خاص تجویز نمی‌کند؛ آن موارد باید از نقشه، مشخصات و مرجع حاکم پروژه تأیید شوند.

محیط نصب و حفاظت سطحی چه اثری دارند؟

آتش‌نشانی یک عنوان برای سامانه است، نه توصیف کامل محیط نصب. لوله‌کشی ممکن است در فضای داخلی، فضای باز، فضای مرطوب، محیط خورنده یا مسیرهایی با محدودیت دسترسی قرار گیرد. هر یک از این شرایط می‌تواند بر بررسی حفاظت سطحی، وضعیت پوشش، روش نگهداری، ساپورت و برنامهٔ بازرسی اثر بگذارد.

نباید از روی واژهٔ «گالوانیزه» یا «سیاه» یک نتیجهٔ عمومی دربارهٔ دوام یا پذیرش گرفت. اگر پروژه پوشش یا وضعیت سطح خاصی می‌خواهد، آن الزام باید در مشخصات فنی و سفارش ثبت شود. همچنین انبارش و حمل می‌توانند به سطح یا انتهای لوله آسیب وارد کنند؛ کنترل ظاهری در تحویل می‌تواند چنین نشانه‌هایی را ثبت کند، اما جای آزمون یا معیار پذیرش پروژه را نمی‌گیرد.

پیش از سفارش، از مرجع فنی بپرسید: محیط نصب چگونه تعریف شده است؟ چه حفاظت سطحی یا پوششی الزام شده؟ مسئول نگهداری پیش از نصب کیست؟ و در صورت آسیب قابل مشاهده، چه فرآیند ثبت و تصمیمی وجود دارد؟ این پرسش‌ها کمک می‌کنند تفاوت میان مشکل حمل، نقص سطحی و مغایرت فنی در یک جملهٔ کلی پنهان نشود.

چگونه استعلام و تحویل را کنترل کنیم؟

گام نخست، نسخهٔ نهایی و قابل ارجاع مشخصات را کنار درخواست خرید بگذارید. در هر ردیف، محدوده سامانه، استاندارد و گرید محصول، ابعاد، نوع انتها، اتصال، فهرست اجزا، محیط نصب، مدارک و معیار پذیرش را ثبت کنید. اگر محصول یا جزء جایگزین پیشنهاد می‌شود، تفاوت آن با درخواست را مکتوب و برای بررسی فنی ارسال کنید.

گام دوم، پیشنهادها را فقط پس از هم‌سطح‌سازی مقایسه کنید. قیمت کمتر برای لوله‌ای با مشخصات یا مدارک متفاوت، مزیت فنی ثابت‌شده نیست. ابتدا اختلاف‌ها را در یک ماتریس بنویسید و مشخص کنید چه کسی باید دربارهٔ هر اختلاف تصمیم بگیرد: طراح، ناظر، QC، واحد خرید یا مرجع دارای صلاحیت.

گام سوم، تحویل را با سفارش پذیرفته‌شده کنترل کنید. مقدار، مارکینگ، وضعیت ظاهری، ابعاد نمونه‌برداری‌شده در حد رویه پروژه، نوع انتها، اجزای همراه و مدارک باید با همان فهرست تطبیق داده شوند. گواهی آزمایش کارخانه (MTC)^۱ وقتی ارزش کنترلی دارد که با کالا و شناسهٔ محموله قابل اتصال باشد.

در پایان، وضعیت هر ردیف را «منطبق»، «نیازمند توضیح» یا «مغایر» ثبت کنید. در گزارش اختلاف، شماره سفارش، شناسهٔ بسته، جزء یا ویژگی مشاهده‌شده، مدرک مرتبط و اقدام بعدی را وارد کنید. کنترل لوله مانیسمان هنگام تحویل و راهنمای گواهی آزمایش کارخانه برای لوله برای مسیر کنترل کالا و مدرک، محتوای مکمل هستند.

اشتباه‌های رایج در انتخاب لوله آتش‌نشانی

• اعلام اینکه یک نوع لوله برای همه سامانه‌های آتش‌نشانی مجاز یا لازم است.
• یکی‌گرفتن استاندارد محصول با کد نصب و پذیرش کل سامانه.
• نادیده‌گرفتن تفاوت محدوده اسپرینکلر، لوله ایستاده و پمپ ثابت.
• سفارش لوله بدون تعیین نوع اتصال، قطعهٔ مقابل و فهرست اجزا.
• نتیجه‌گیری دربارهٔ مقاومت محیطی از روی نام سیاه یا گالوانیزه.
• مقایسه قیمت پیش از هم‌سطح‌کردن محصول، اتصال، مدارک و شرایط تحویل.
• پذیرش کالا فقط با مشاهده ظاهری یا فقط با دیدن یک مدرک.

همه این خطاها یک الگو دارند: یک واژهٔ کوتاه جای زنجیره‌ای از تصمیم‌های کدی، فنی و اجرایی می‌نشیند. استعلام دقیق به معنی طراحی‌کردن توسط واحد خرید نیست؛ یعنی درخواست را آن‌قدر روشن کنیم که مرجع فنی بتواند اختلاف‌ها را قبل از نصب بررسی کند.

محدودیت‌های این راهنما

این مقاله هیچ نوع لوله، اتصال، پوشش یا جزء را برای همه سامانه‌های آتش‌نشانی تأیید یا توصیه نمی‌کند. نام مانیسمان، عبارت بدون درز یا حتی نام یک استاندارد محصول، بدون تطبیق با محدوده سامانه، نسخه مرجع، مقررات محلی، نقشه و مشخصات مصوب پروژه برای پذیرش کافی نیست.

این متن جای طراحی هیدرولیکی، تعیین فشار، انتخاب اجزا، روش نصب، آزمون سامانه، تأیید ناظر یا مرجع دارای صلاحیت را نمی‌گیرد. اطلاعات تجاری متغیر نیز باید در تاریخ استعلام از قیمت و خرید لوله مانیسمان بررسی شود؛ در این راهنما هیچ قیمت، موجودی یا زمان تحویلی اعلام نشده است.

منابع

1. ASTM A795/A795M Standard Specification for Black and Hot-Dipped Zinc-Coated (Galvanized) Welded and Seamless Steel Pipe for Fire Protection Use، ASTM International
2. NFPA 13 Standard for the Installation of Sprinkler Systems، National Fire Protection Association
3. NFPA 14 Standard for the Installation of Standpipe and Hose Systems، National Fire Protection Association
4. NFPA 20 Standard for the Installation of Stationary Pumps for Fire Protection، National Fire Protection Association

انبارش درست لوله فولادی یعنی چیدن محصول روی سطح و تکیه‌گاه مناسب، مهار آن در برابر غلتش یا واژگونی، حفاظت از بدنه و سر لوله، تفکیک اقلام و حفظ اتصال مارکینگ و مدارک به محموله. OSHA برای لوله و مواد استوانه‌ایِ بدون قفسه، چیدمان و مهار برای جلوگیری از پخش‌شدن یا کج‌شدن را الزام می‌داند. ارتفاع، فاصله تکیه‌گاه، روش بلندکردن و حفاظت محیطی باید با نوع لوله، پوشش، وزن، دستورالعمل سازنده، ظرفیت محل و برنامه ایمنی پروژه تعیین شود.

• OSHA می‌گوید لوله و دیگر مواد استوانه‌ای، مگر روی قفسه، باید طوری stacked و blocked شوند که از پخش‌شدن یا کج‌شدن جلوگیری شود. Occupational Safety and Health Administration
• Tenaris در راهنمای handling and storage بر جلوگیری از تماس بدنه لوله‌ها با یکدیگر، استفاده از تیرک زیرکار (Batten)های مناسب و چیدن به‌نحوی که خمیدگی ایجاد نشود تأکید می‌کند. Tenaris
• JFE Steel آسیب‌هایی مانند فرورفتگی (Denting) و بیضی شدن (Ovalling) را با تکیه‌گاه نامناسب یا چیدمان با ارتفاع بیش از حد مرتبط می‌داند. JFE Steel Corporation
• HSE راهنمای ایمنی نگهداری و جابه‌جایی فولاد را با تمرکز بر تخلیه/بارگیری، سیستم‌های storage و خطرهای رایج منتشر کرده است. Health and Safety Executive

انبارش لوله فولادی فقط پیدا کردن فضایی خالی در محوطه نیست. لوله محصولی استوانه‌ای است؛ بنابراین پایداری آن، احتمال غلتش، وضعیت تکیه‌گاه، حفاظت بدنه و سر لوله و ارتباط آن با مارکینگ و مدارک، هم‌زمان اهمیت دارد. یک محموله ممکن است در زمان تحویل درست باشد، اما در اثر چیدمان نامناسب، تماس کنترل‌نشده، جابه‌جایی غلط یا گم‌شدن ردیابی، پیش از مصرف نیازمند بررسی دوباره شود.

این راهنما یک ارتفاع چیدمان یا مدت نگهداری عمومی تعیین نمی‌کند. این اعداد به قطر، طول، وزن، ضخامت، پوشش، نوع انتها، ظرفیت محل، قفسه، روش جابه‌جایی، دستورالعمل سازنده و برنامه ایمنی پروژه وابسته‌اند. هدف، ساختن یک فرایند قابل‌ممیزی برای محل، مهار، حفاظت، ردیابی و بازرسی است.

پاسخ کوتاه

انبارش درست لوله فولادی یعنی چیدن محصول روی سطح و تکیه‌گاه مناسب، مهار آن در برابر غلتش یا واژگونی، حفاظت از بدنه و سر لوله، تفکیک اقلام و حفظ اتصال مارکینگ و مدارک به محموله. OSHA برای لوله و مواد استوانه‌ایِ بدون قفسه، چیدمان و مهار برای جلوگیری از پخش‌شدن یا کج‌شدن را الزام می‌داند. ارتفاع، فاصله تکیه‌گاه، روش بلندکردن و حفاظت محیطی باید با نوع لوله، پوشش، وزن، دستورالعمل سازنده، ظرفیت محل و برنامه ایمنی پروژه تعیین شود.

انبارش خوب، انطباق محصول را تضمین نمی‌کند؛ اما احتمال آسیب، اختلاط و ازبین‌رفتن ردیابی را کم می‌کند. هر مرحله باید رکورد یا مسئول روشن داشته باشد: کدام لوله کجا قرار گرفته، چگونه مهار شده، چه آسیب یا مغایرتی دیده شده و هنگام خروج چگونه با سفارش و مدرک تطبیق می‌یابد.

چرا انبارش لوله یک کنترل فنی و ایمنی است؟

لوله می‌تواند در اثر غلتش، لغزش، برخورد تجهیزات، تکیه‌گاه نامناسب یا جابه‌جایی بی‌برنامه، هم خطر ایمنی ایجاد کند و هم آسیب ببیند. OSHA برای لوله و دیگر مواد استوانه‌ای که روی قفسه نگهداری نمی‌شوند، چیدمان و مهار را برای پرهیز از پخش‌شدن یا کج‌شدن لازم می‌داند. این الزام یک نقطه شروع است؛ چیدمان واقعی باید با ظرفیت سطح و برنامه ایمنی محل سازگار باشد.

کنترل انبار فقط محافظت فیزیکی نیست. اگر چند گرید، چند شماره ذوب یا چند وضعیت پوشش در یک محوطه بدون تفکیک قرار گیرند، ممکن است هنگام خروج محصول درست به مدرک نادرست وصل شود. در چنین وضعیتی ظاهر سالم لوله نیز مسئله ردیابی را حل نمی‌کند. حفاظت محصول و حفاظت اطلاعات محصول باید هم‌زمان طراحی شوند.

دستورالعمل‌های سازنده نشان می‌دهند آسیب‌های رایج می‌تواند به تکیه‌گاه و چیدمان مربوط باشد. Tenaris بر جلوگیری از تماس بدنه لوله‌ها، استفاده از تیرک زیرکارهای مناسب و چیدن بدون ایجاد خمیدگی تأکید دارد. JFE نیز فرورفتگی و بیضی شدن را با تکیه‌گاه نامناسب یا چیدمان بیش از حد مرتبط می‌داند. این‌ها دلیل می‌شود که «فقط روی هم گذاشتن» را انبارش صحیح ندانیم.

محل انبار و تماس با زمین چگونه کنترل می‌شود؟

پیش از ورود محموله، محل را از نظر پایداری سطح، مسیر تردد، زهکشی، امکان دسترسی بازرسی، فاصله از عملیات آسیب‌زا و ظرفیت نگهداری بررسی کنید. پرسش اصلی این نیست که لوله «روی زمین» باشد یا نباشد؛ پرسش این است که سطح و تکیه‌گاه انتخاب‌شده آیا پایداری، حفاظت بدنه، کنترل رطوبت/آلودگی و امکان بازرسی را برای همان محصول فراهم می‌کند یا خیر.

تماس مستقیم با سطح نامناسب می‌تواند کنترل بازرسی و تمیزکاری را دشوار کند و خطر آسیب یا آلودگی را بالا ببرد. اما راه‌حل یکسان برای همه لوله‌ها وجود ندارد. نوع پوشش، نوع سر لوله، شرایط محیط، وزن، طول و روش استفاده بعدی باید در برنامه نگهداری دیده شود. دستورالعمل سازنده و مشخصات فنی پروژه بر یک توصیه عمومی مقدم است.

محل همچنین باید خروج امن را ممکن کند. اگر برای برداشتن یک بسته، چند بسته دیگر باید بدون برنامه جابه‌جا شوند، ریسک غلتش، برخورد و اختلاط شناسه بالا می‌رود. در نقشه انبار، مسیر ورود، منطقه قرنطینه، محل اقلام پذیرفته‌شده، محل مغایرت و مسیر خروج را جدا کنید. این تفکیک، بازرسی را ساده‌تر و تصمیم پذیرش را شفاف‌تر می‌کند.

چیدمان، تکیه‌گاه و مهار غلتش

لوله‌های استوانه‌ای باید به‌گونه‌ای قرار بگیرند که حرکت ناخواسته نداشته باشند. برای محصولی که روی قفسه نیست، OSHA به مهار و چیدمان برای جلوگیری از پخش‌شدن یا کج‌شدن اشاره می‌کند. نوع block، محل آن، ظرفیت آن و روش مهار باید با قطر، طول، وزن و شرایط محل تعیین شود. استفاده از یک روش برای تمام سایزها بدون بررسی ظرفیت و پایداری، کنترل محسوب نمی‌شود.

تکیه‌گاه باید بار را به‌نحوی توزیع کند که خطر خمیدگی، فرورفتگی یا بیضی شدن کاهش یابد. Tenaris در راهنمای خود بر تیرک زیرکار مناسب و جلوگیری از تماس بدنه لوله‌ها تأکید می‌کند. این به معنی تعیین فاصله یا تعداد تکیه‌گاه عمومی در این مقاله نیست؛ این مشخصات باید از دستورالعمل محصول، طول، وزن و برنامه مهندسی انبار تعیین شوند.

چیدمان را از منظر جابه‌جایی نیز ببینید. اگر تجهیزات بلندکردن یا نیروی انسانی برای برداشتن یک لوله مجبور به کشیدن آن از میان لایه‌ها شود، احتمال آسیب به بدنه، انتها و مارکینگ افزایش می‌یابد. روش خروج باید پیش از دپو مشخص باشد و کارکنان باید بدانند کدام نقاط بلندکردن، ابزار و محدوده تردد مجاز است.

حفاظت بدنه، پوشش و سر لوله

بدنه و سر لوله هر دو باید جداگانه کنترل شوند. آسیب ظاهری روی بدنه ممکن است به پوشش، سطح یا قابلیت بازرسی مربوط باشد و آسیب سر لوله می‌تواند روی آماده‌سازی اتصال یا ردیابی بعدی اثر بگذارد. راهنمای انواع سر لوله توضیح می‌دهد که سر ساده (Plain)، پخ‌خورده (Beveled) و رزوه‌دار (Threaded) هرکدام نیازهای خود را دارند؛ بنابراین حفاظت انتها نباید یکسان فرض شود.

در ورود، وضعیت محصول را ثبت کنید: آسیب قابل‌مشاهده، آلودگی، رطوبت، وضعیت محافظ انتها، وضعیت بسته‌بندی و خوانایی مارکینگ. این ثبت به معنی پذیرش یا رد خودکار نیست؛ یک وضعیت مبنا برای پیگیری تغییرات در انبار است. هر تغییر پس از ورود، باید به زمان، محل، مسئول و اقدام اصلاحی قابل‌ردیابی وصل شود.

برای لوله‌های پوشش‌دار یا حساس، دستورالعمل سازنده و شرایط نگهداری پروژه حاکم است. این مقاله نمی‌گوید هر پوشش در هر شرایطی سالم می‌ماند یا یک روش محافظت برای همه مناسب است. در صورت آسیب یا ابهام، آن را قرنطینه و با مرجع فنی/بازرسی بررسی کنید؛ تعمیر یا پذیرش بدون دستورالعمل تأییدشده، یک واقعیت جدید نمی‌سازد.

تفکیک و ردیابی در انبار

ردیابی باید از لحظه ورود تا خروج حفظ شود. محل هر بسته یا قطعه باید به یک شناسه عملیاتی وصل باشد که با شماره ذوب، tag، گواهی آزمایش کارخانه (MTC)، PO یا روش مورد قبول پروژه ارتباط دارد. اگر لوله‌ها برش می‌خورند، جابه‌جا می‌شوند یا از بسته اولیه جدا می‌شوند، باید روشن باشد چگونه این اتصال در فرآیند داخلی حفظ می‌شود.

یک روش ساده، تعریف «واحد نگهداری» است: هر بسته، موقعیت انبار، قفسه یا موقعیت انبار یک شناسه دارد و در رکورد ورود، محصول، مقدار، شناسه‌های فنی، وضعیت بازرسی و محل آن ثبت می‌شود. هنگام انتقال، رکورد محل به‌روزرسانی می‌شود. این روش جلوی تکیه بر حافظه افراد یا برچسب‌های موقتی را می‌گیرد.

تفکیک فیزیکی باید با تفکیک اطلاعات هماهنگ باشد. اقلام پذیرفته‌شده، اقلام در انتظار بازرسی، اقلام مغایر یا آسیب‌دیده و اقلام برگشتی نباید بدون علامت و کنترل در یک محدوده قرار گیرند. راهنمای MTC لوله کمک می‌کند بدانید سند چه چیزی را نشان می‌دهد؛ انبار باید مطمئن شود همان سند در طول جابه‌جایی به همان کالا وصل مانده است.

چک‌لیست اجرایی انبارش لوله

این چک‌لیست جای دستورالعمل ایمنی یا دستورالعمل سازنده را نمی‌گیرد؛ برای جمع‌کردن پرسش‌های لازم پیش از دپو، در طول نگهداری و هنگام خروج طراحی شده است.

این جدول را می‌توان در طرح بازرسی و آزمون (ITP) یا فرم انبار به ستون‌های واقعی تبدیل کرد. مزیت آن این است که انبارش از «محل دپو» به یک نقطه کنترل در زنجیره کیفیت تبدیل می‌شود. اگر یکی از خانه‌ها نامعلوم است، کالا باید «نیازمند بررسی» باقی بماند، نه اینکه فقط به‌دلیل نبود فضای کافی به محدوده اقلام پذیرفته منتقل شود.

بازرسی دوره‌ای و خروج از انبار

بازرسی دوره‌ای باید با نوع محصول و شرایط محل هماهنگ باشد. هدف آن یافتن آسیب، حرکت ناخواسته، افتادن محافظ‌ها، ناخوانایی مارکینگ، اختلاط اقلام یا تغییر شرایط انبار است. بازه زمانی بازرسی را این مقاله تعیین نمی‌کند؛ برنامه پروژه، دستورالعمل سازنده، وضعیت محیط و ریسک محصول باید آن را مشخص کند.

هنگام خروج، فقط تعداد لوله‌ها را نشمارید. شناسه محصول، شماره ذوب یا روش ردیابی، وضعیت بازرسی، ابعاد موردنیاز و مدارک را با درخواست مصرف تطبیق دهید. اگر محصول در انبار برش خورده یا از بسته اولیه جدا شده، اتصال آن به مدارک باید پیش از تحویل کنترل شود. خروج بدون این کنترل، ممکن است ردیابی‌ای را که در ورود درست بوده از بین ببرد.

در صورت مشاهده آسیب، اختلاط یا ابهام، محصول را از مسیر عادی جدا کنید. اقدام بعدی می‌تواند بازرسی بیشتر، ارجاع به QC، اصلاح رکورد یا تصمیم مرجع فنی باشد. این مقاله تصمیم فنی درباره پذیرش آسیب را صادر نمی‌کند؛ فقط می‌گوید ابهام نباید در چیدمان یا تحویل پنهان شود.

چگونه تصمیم بگیریم؟

جدول زیر، انبارش را به پنج تصمیم کوتاه تبدیل می‌کند.

این مسیر، انتخاب سازه انبار یا روش بلندکردن را تجویز نمی‌کند. تصمیم‌های جزئی‌تر باید با ظرفیت، مشخصات لوله، دستورالعمل سازنده و مسئول ایمنی محل تکمیل شود. مزیت مسیر این است که هر تصمیم به یک خروجی قابل‌ثبت وصل می‌شود.

مقرره‌ای که در این بحث ارجاع داده می‌شود

در متن بالا چند بار به OSHA اشاره شد. برای اینکه این ارجاع قابل‌بررسی باشد، مشخصاً OSHA 29 CFR 1926.250 با عنوان «الزامات عمومی انبارش» است — همان مقرره‌ای که لوله و مواد استوانه‌ای را نام می‌برد و می‌گوید اگر روی قفسه نگهداری نمی‌شوند، باید طوری چیده و مهار شوند که از پخش‌شدن یا کج‌شدن جلوگیری شود.

توجه کنید که این یک مقرره‌ی آمریکایی است و در ایران الزام قانونی ندارد. ارزشش برای ما این است که یک مبنای مکتوب و قابل‌ارجاع برای گفت‌وگو درباره‌ی چیدمان ایمن می‌دهد؛ الزام نهایی همچنان برنامه‌ی ایمنی کارگاه و مقررات محلی است.

اشتباه‌های رایج

• چیدن لوله بدون قفسه یا مهار و مهار در برابر حرکت ناخواسته.
• استفاده از تکیه‌گاه یا سطح بدون بررسی ظرفیت، پایداری و حفاظت محصول.
• تعیین یک ارتفاع یا فاصله ثابت برای همه قطرها، طول‌ها و وزن‌ها.
• کشیدن لوله از میان لایه‌ها یا جابه‌جایی بدون روش خروج مشخص.
• نادیده‌گرفتن سر لوله و محافظ آن در کنار بدنه.
• مخلوط‌کردن شماره ذوب، گرید یا وضعیت بازرسی در یک محدوده بدون شناسه.
• حذف مارکینگ یا قطع ارتباط MTC با کالا پس از انتقال یا برش.
• انتقال اقلام آسیب‌دیده یا نامشخص به محدوده کالای پذیرفته‌شده.

این خطاها اغلب از فشار کمبود فضا یا عجله در تخلیه شروع می‌شوند. یک فرم ورود، نقشه موقعیت و برچسب واحد نگهداری، معمولاً از هزینه بازیابی ردیابی یا بررسی آسیب پس از مصرف بسیار کمتر است.

محدودیت‌های این راهنما

این مقاله ارتفاع چیدمان، فاصله تکیه‌گاه، نوع block، ظرفیت قفسه، روش لیفت، مدت نگهداری یا برنامه preservation را برای یک محموله مشخص تعیین نمی‌کند. این موارد به محصول، طول، وزن، قطر، پوشش، ظرفیت محل، تجهیزات، دستورالعمل سازنده و برنامه ایمنی/مهندسی پروژه وابسته‌اند.

انبارش صحیح نیز به‌تنهایی گواهی انطباق، عمر سرویس، سلامت کامل پوشش یا پذیرش محصول نیست. کنترل ابعاد، مدارک، آسیب، آزمون‌های لازم و معیار پذیرش پروژه باید به‌صورت مستقل بررسی شوند. برای کنترل ویژگی‌های ابعادی، به راهنمای تلرانس ابعادی لوله مراجعه کنید.

منابع

1. OSHA 1926.250 General Requirements for Storage، Occupational Safety and Health Administration
2. Tenaris Handling and Storage Guidelines، Tenaris
3. JFE Steel Line Pipe Packing and Handling، JFE Steel Corporation
4. HSG246 Safety in the Storage and Handling of Steel and Other Metal Stock، Health and Safety Executive

آزمون هیدرواستاتیک با استفاده از سیال، وجود نشتی یا افت فشار را در شرایط و معیار تعیین‌شده آزمون بررسی می‌کند. نتیجه آن به‌تنهایی فشار مجاز بهره‌برداری، مناسب‌بودن برای همه سرویس‌ها، نبود همه عیوب، طراحی درست خط یا پذیرش نهایی پروژه را ثابت نمی‌کند.

• ASTM A530/A530M برای محصولاتی که الزام آزمون هیدرواستاتیک دارند اما پارامترها را تعریف نکرده‌اند، بخش آزمون هیدرواستاتیک را الزامی می‌داند. ASTM International
• API Spec 5L 47th ویرایش (Edition) الزامات ساخت، بازرسی، آزمون، مارکینگ و ردیابی لوله خط انتقال (Line Pipe) را پوشش می‌دهد و به موضوع کالیبراسیون گیج فشار هیدروتست اشاره دارد. American Petroleum Institute
• ASME B31.3 مواد، طراحی، ساخت، بازرسی و آزمون لوله‌کشی فرایندی را پوشش می‌دهد. ASME

«هیدروتست» یا آزمون هیدرواستاتیک لوله، در گفت‌وگوی خرید و کنترل کیفیت زیاد شنیده می‌شود؛ اما نتیجه آن گاهی بیش از دامنه واقعی‌اش تفسیر می‌گردد. این آزمون با استفاده از سیال و در شرایط تعیین‌شده، می‌تواند وجود نشتی یا افت فشار را بررسی کند. با این حال، یک رکورد موفق هیدروتست به‌تنهایی طراحی خط، فشار مجاز بهره‌برداری، نبود همه عیوب یا پذیرش نهایی پروژه را اثبات نمی‌کند.

پاسخ کوتاه

آزمون هیدرواستاتیک، وجود نشتی یا افت فشار را در روش و معیار تعیین‌شده آزمون بررسی می‌کند. برای تفسیر نتیجه باید بدانید چه چیزی، با چه روش و تجهیزات، تحت کدام معیار و برای کدام محموله یا بخش سیستم آزمایش شده است. هیدروتست جای طراحی، کد پروژه، بازرسی کامل، مدارک ردیابی یا معیار پذیرش نهایی را نمی‌گیرد.

این مقاله به یک پرسش اطلاعاتی پاسخ می‌دهد، نه به تأیید یک خط مشخص. برای کنترل مدارک محموله، راهنمای گواهی آزمایش کارخانه (MTC) لوله را نیز بخوانید؛ رکورد هیدروتست و MTC ممکن است هر دو در پرونده کنترل باشند، اما یک مدرک واحد نیستند و کارکرد یکسانی ندارند.

آزمون هیدرواستاتیک چه چیزی را بررسی می‌کند؟

در آزمون هیدرواستاتیک، سیال در محصول یا بخش مورد آزمایش به‌کار می‌رود و نتیجه بر اساس روش و معیار تعیین‌شده ارزیابی می‌شود. در ساده‌ترین بیان، آزمون می‌خواهد ببیند آیا تحت شرایط آزمون، نشتی یا افت فشار قابل مشاهده است یا خیر. همین جمله دو محدودیت مهم دارد: «تحت شرایط آزمون» و «بر اساس معیار تعیین‌شده».

استاندارد محصول، الزامات عمومی، کد پروژه یا برنامه آزمون می‌تواند درباره روش، پارامترها، رکوردها و معیار پذیرش نقش داشته باشد. ASTM A530/A530M بیان می‌کند وقتی مشخصات فنی محصول الزام آزمون هیدرواستاتیک دارد اما پارامترهای آزمون را تعریف نکرده، بخش مربوط به آزمون در آن استاندارد عمومی الزامی است. این نکته نشان می‌دهد که نام «هیدروتست» بدون مرجع قابل‌اعمال، مشخصات کامل آزمون نیست.

در لوله خط انتقال (Line Pipe) نیز API Spec 5L ساخت، بازرسی، آزمون، مارکینگ و ردیابی را در یک چارچوب محصولی قرار می‌دهد. API در اعلام ویرایش (Edition) 47 به موضوع کالیبراسیون گیج فشار هیدروتست اشاره کرده است. بنابراین حتی در سطح محصول، نتیجه آزمون باید با روش اندازه‌گیری و کنترل رکوردها خوانده شود، نه فقط با یک عبارت شفاهی «تست شده است».

چه اطلاعاتی باید کنار نتیجه هیدروتست باشد؟

رکورد آزمون زمانی قابل استفاده است که بتوان آن را به یک موضوع روشن وصل کرد: کدام لوله، کدام قرقره یا کدام بخش سیستم؟ روش آزمون چه بوده؟ معیار پذیرش از کدام سند آمده؟ نتیجه چگونه ثبت شده؟ اگر پروژه برای تجهیزات اندازه‌گیری یا کالیبراسیون الزام دارد، این اطلاعات نیز باید در پرونده کنترل قابل بررسی باشد.

جدول زیر یک چک‌لیست عمومی برای خواندن رکورد است. این جدول فشار، مدت یا معیار قبول عمومی تعیین نمی‌کند؛ آن اعداد و شرایط باید از ویرایش استاندارد، کد و مشخصات فنی همان پروژه بیاید. کارکرد جدول این است که از نتیجه‌گیری بر اساس یک برچسب کوتاه جلوگیری کند.

اگر یکی از این فیلدها نامعلوم است، نتیجه آزمون را کامل فرض نکنید. آن مورد را «نیازمند توضیح» ثبت کنید و از مرجع فنی یا تأمین‌کننده، سند یا رکورد مرتبط بخواهید. در خرید صنعتی، سؤال درست اغلب این نیست که «تست انجام شده؟» بلکه این است که «چه چیزی، تحت کدام معیار، برای کدام ردیف سفارش و با چه رکوردی تست شده است؟»

هیدروتست چه چیزی را ثابت نمی‌کند؟

هیدروتست به‌تنهایی فشار مجاز بهره‌برداری را تعیین نمی‌کند. فشار مجاز به طراحی، کد قابل‌اعمال، متریال، قطر و ضخامت، دما، خوردگی، اتصال‌ها، شرایط بهره‌برداری و سایر فرض‌های پروژه وابسته است. فشار یا شرایط آزمون را نباید بدون طراحی به یک حد بهره‌برداری عمومی تبدیل کرد.

این آزمون همچنین نبود همه عیوب ممکن را اثبات نمی‌کند. دامنه آن به روش و معیار آزمون محدود است. ممکن است پروژه برای برخی ریسک‌ها یا ویژگی‌ها، بازرسی، آزمون غیرمخرب، کنترل ابعادی، مدارک متریال یا روش‌های دیگری بخواهد. اینکه کدام کنترل لازم است، از مشخصات فنی پروژه و استاندارد قابل‌اعمال می‌آید، نه از یک نتیجه موفق هیدروتست.

هیدروتست جای کنترل نوع محصول یا ردیابی را هم نمی‌گیرد. اگر سفارش استاندارد، گرید، ابعاد یا نوع ساخت مشخصی خواسته است، نتیجه آزمون فشار نمی‌تواند مغایرت این فیلدها را برطرف کند. به همین ترتیب، یک رکورد آزمون که به محموله قابل تشخیص وصل نیست، برای پذیرش همان محموله شواهد کافی ایجاد نمی‌کند.

آزمون محصول با آزمون سیستم یکی نیست

یکی از منابع سوءتفاهم، یکسان‌گرفتن آزمون کارخانه روی محصول با آزمون یک سیستم نصب‌شده است. هدف، مرجع، مرز آزمون، تجهیزات، رکوردها و معیار پذیرش ممکن است در این دو موقعیت متفاوت باشند. نام مشترک «هیدروتست» به‌تنهایی نشان نمی‌دهد که چه چیزی آزمایش شده یا نتیجه برای کدام مرحله از کار قابل استناد است.

در آزمون محصول، استاندارد محصول و الزامات سازنده می‌توانند نقش محوری داشته باشند. در آزمون سیستم، کد لوله‌کشی، طراحی، برنامه اجرایی، مرزهای سیستم، اتصالات و معیارهای پروژه نیز وارد می‌شوند. ASME B31.3 حوزه مواد و اجزا، طراحی، ساخت، مونتاژ، برپایی، بازرسی و آزمون لوله‌کشی فرایندی را پوشش می‌دهد؛ این گستره نشان می‌دهد که آزمون فقط یکی از لایه‌های کنترل است.

بنابراین از یک رکورد کارخانه نتیجه نگیرید که سیستم نصب‌شده آزمون و پذیرش شده است، و از یک رکورد سیستم نتیجه نگیرید که هر ویژگی محصول از ابتدا تأیید شده است. برای هر سند، مرز آزمون و هدف آن را جداگانه ثبت کنید. این تفکیک در زمان تحویل، ساخت، نصب و راه‌اندازی از اختلاف‌های قابل‌پیشگیری جلوگیری می‌کند.

چگونه نتیجه هیدروتست را با مدارک محموله تطبیق دهیم؟

ابتدا سفارش و مشخصات فنی را کنار رکورد آزمون بگذارید. ببینید استاندارد و ویرایش، ردیف محصول، ابعاد، گرید یا هر ویژگی موردنیاز در اسناد چگونه مشخص شده است. سپس بررسی کنید رکورد آزمون به همان محموله یا بخش سیستم وصل می‌شود یا خیر. اگر شماره سفارش، ردیابی، مارکینگ یا شناسه نمونه وجود دارد، آن را با روش توافق‌شده پروژه تطبیق دهید.

بعد سراغ مدارک محصول بروید. راهنمای کنترل لوله مانیسمان کمک می‌کند کنترل ظاهری و مدرکی را از هم تفکیک کنید. MTC نیز می‌تواند اطلاعات مربوط به همان محموله را در اختیار بگذارد، اما MTC و رکورد هیدروتست را جای هم نگذارید. هر کدام باید با کالا و سفارش مرتبط شود و هر دو در محدوده خود تفسیر شوند.

اگر فروشنده می‌گوید محصول «هیدروتست دارد» اما روش، مرجع، رکورد یا ردیابی را نشان نمی‌دهد، عبارت را به‌عنوان نتیجه نهایی نپذیرید. فیلدهای ناقص را در جدول تطبیق مشخص کنید. ممکن است پاسخ معتبر وجود داشته باشد، اما پیش از دریافت و کنترل آن، ادعای آزمون برای پذیرش فنی کافی نیست.

چه زمانی باید پرسش را به بازبین فنی ارجاع دهیم؟

اگر مشخصات فنی پروژه فشار، مدت، سیال، مرز آزمون یا معیار پذیرش ویژه‌ای دارد، اجرای آن باید با همان سند کنترل شود. اگر نتیجه آزمون با سفارش، مدارک یا مارکینگ قابل‌تطبیق نیست، یا اگر یک محصول یا سیستم خارج از دامنه روشن استاندارد پیشنهاد شده، تصمیم را به بازبین فنی ارجاع دهید. واحد خرید نباید از روی یک عدد یا عبارت «قبول شد» درباره مناسب‌بودن محصول نتیجه‌گیری کند.

همچنین هر تفاوت میان روش پیش‌بینی‌شده و روش اجراشده باید ثبت شود. یک تغییر ظاهراً کوچک در مرز آزمون، روش اندازه‌گیری یا معیار پذیرش می‌تواند تفسیر نتیجه را تغییر دهد. تأیید مکتوب، مرجع سند و مسئول تصمیم را به پرونده سفارش وصل کنید تا در تحویل یا بهره‌برداری، دلیل پذیرش قابل‌ردیابی باشد.

این ارجاع به معنی ناکارآمدبودن هیدروتست نیست. برعکس، نتیجه آزمون وقتی ارزشمندتر است که در جای درست خود قرار بگیرد: یک شاهد مشخص با دامنه روشن، در کنار طراحی، بازرسی، مدارک و معیارهای پذیرش پروژه.

مرز آزمون و مدیریت مغایرت را پیش از اجرا روشن کنید

پیش از اجرای آزمون، باید معلوم باشد مرز آزمون کجاست و چه اجزا یا اتصالاتی در آن قرار می‌گیرند. در یک محصول منفرد، مرز می‌تواند همان قطعه یا نمونه قابل ردیابی باشد؛ در یک سامانه نصب‌شده، مرز ممکن است یک بخش تعریف‌شده از لوله‌کشی باشد. این تفاوت روی رکورد، مسئولیت‌ها و تفسیر نتیجه اثر می‌گذارد. عبارت کلی «خط تست شد» بدون مرز روشن، برای تحویل و پیگیری کافی نیست.

همچنین وضعیت اجزایی را که از مرز آزمون خارج‌اند یا الزام متفاوت دارند در پرونده کنترل ثبت کنید. هدف این کار، طراحی روش آزمون نیست؛ هدفش جلوگیری از این برداشت نادرست است که یک نتیجه موفق، همه قطعات و همه شرایط پروژه را پوشش داده است. کد و برنامه آزمون پروژه باید مشخص کند چه چیزی در دامنه است، چه کسی نتیجه را بررسی می‌کند و معیار پذیرش چه سندی است.

اگر در طول آزمون نشتی، افت فشار، ایراد رکورد یا اختلاف با مشخصات فنی دیده شد، نتیجه را صرفاً «رد» یا «قبول» شفاهی ثبت نکنید. ردیف یا مرز مربوط، شرح مشاهده، اقدام پیشنهادی، مرجع تصمیم و وضعیت بازبینی را مکتوب کنید. در صورت اصلاح یا آزمون مجدد نیز باید روشن باشد چه چیزی تغییر کرده و کدام رکورد به نتیجه نهایی مرتبط است. این ردیابی از مخلوط‌شدن رکوردهای اولیه و نهایی جلوگیری می‌کند.

در خرید محصول، همین منطق به تأمین‌کننده نیز منتقل می‌شود. اگر رکورد کارخانه ارائه می‌شود، از ابتدا بپرسید شناسه آزمون چگونه به سفارش و محموله وصل خواهد شد و چه سندی این ارتباط را نشان می‌دهد. پاسخ این سؤال به‌مراتب مفیدتر از پذیرش یک عبارت تبلیغاتی درباره انجام آزمون است، زیرا امکان کنترل واقعی هنگام تحویل را فراهم می‌کند.

نتیجه آزمون با مجوز آزادسازی یکسان نیست

نتیجه آزمون یک ورودی در تصمیم آزادسازی یا پذیرش است، نه خودِ آن تصمیم. مسئول پذیرش باید همه ردیف‌های توافق‌شده را ببیند: تطبیق محصول با سفارش، مدارک ردیابی، نتیجه آزمون‌های لازم، وضعیت مغایرت‌ها و تأییدهای فنی. اگر پروژه فرایند آزادسازی دارد، نام مسئول، تاریخ و محدوده پذیرش باید در همان پرونده روشن باشد.

این تفکیک به‌ویژه هنگام تحویل بخشی از سفارش اهمیت دارد. رکورد موفق یک ردیف، دلیل پذیرش ردیف دیگری نیست؛ هر بخش باید با شناسه و دامنه خودش کنترل شود. چنین ثبت ساده‌ای، از استفاده ناخواسته از یک نتیجه معتبر برای کالای نامرتبط جلوگیری می‌کند.

چگونه انتخاب کنیم؟

اگر پروژه یا استاندارد محصول هیدروتست می‌خواهد، نخست مرجع و ویرایش قابل‌اعمال، موضوع آزمون، روش، رکوردها و معیار پذیرش را مشخص کنید. سپس نتیجه را با همان چارچوب بخوانید. اگر هرکدام از این اجزا مبهم است، موضوع را برای تکمیل به مسئول فنی یا طرف مسئول آزمون ارجاع دهید.

اگر هدف شما فقط کنترل خرید لوله است، هیدروتست را یکی از ردیف‌های جدول تطبیق بدانید، نه ردیفی که همه موارد دیگر را حذف می‌کند. استاندارد، گرید، نوع ساخت، ابعاد، طول، مارکینگ، MTC و هر آزمون توافق‌شده را نیز جداگانه کنترل کنید. نتیجه درست شرطی است: آزمون فقط در صورتی به پذیرش کمک می‌کند که با مشخصات فنی و ردیابی همان پروژه تطبیق داشته باشد.

پس از تکمیل مشخصات فنی و مدارک، برای استعلام تجاری مشاهده لوله مانیسمان را انجام دهید. قیمت و موجودی نباید جای روش آزمون، ردیابی و کنترل معیار پذیرش را بگیرد.

اشتباه‌های رایج

• تبدیل فشار یا نتیجه آزمون به فشار مجاز بهره‌برداری.
• فرض‌کردن اینکه هیدروتست نبود همه عیوب ممکن را ثابت می‌کند.
• پذیرش عبارت «هیدروتست شده» بدون مرجع، روش، رکورد و ردیابی.
• یکسان‌گرفتن آزمون کارخانه و آزمون سیستم نصب‌شده.
• جایگزین‌کردن MTC با رکورد هیدروتست یا برعکس.
• نادیده‌گرفتن تفاوت میان معیار پذیرش پروژه و ادعای عمومی فروشنده.

هر یک از این خطاها نتیجه آزمون را از دامنه واقعی‌اش خارج می‌کند. رویکرد درست این است که آزمون را به یک ردیف مستند در پرونده کنترل تبدیل کنید: چه چیزی تست شده، چگونه، با چه معیار و با چه ارتباطی به سفارش.

منابع

1. ASTM A530/A530M Standard Specification for General Requirements for Specialized Carbon and Alloy Steel Pipe، ASTM International
2. API Announces 47th Edition of API Specification 5L، American Petroleum Institute
3. ASME B31.3 Process Piping، ASME

انتخاب لوله برای سازه گلخانه دو ورودی دارد. اول بار: وزن پوشش، بار برف و بار باد که مقطع و ضخامت لازم را تعیین می‌کنند و باید از محاسبه سازه بیایند نه از عرف. دوم محیط: داخل گلخانه رطوبت نسبی بالا و میعان دائمی روی سطح فلز دارد و در بسیاری موارد کود و سموم هم پخش می‌شود، یعنی محیطی خورنده‌تر از فضای باز معمولی. پس مقدار پوشش روی در گلخانه بیشتر اهمیت دارد نه کمتر.

• هیچ استانداردی رده محصولی به نام «لوله گلخانه» ندارد؛ این یک نام عرفی بازار برای بخشی از دامنه لوله گالوانیزه سبک است. British Standards Institution
• استاندارد EN 13031-1 اصول و الزامات مقاومت مکانیکی، پایداری، قابلیت بهره‌برداری و دوام سازه گلخانه‌های تولید تجاری را تعریف می‌کند؛ یعنی گلخانه از نگاه مهندسی یک سازه است و باید برای بارهایش محاسبه شود. British Standards Institution
• ISO 14713-1 راهنمای حفاظت فولاد با پوشش روی است و دامنه‌اش هم پوشش غوطه‌وری پس از ساخت و هم پوشش اعمال‌شده روی ورق پیوسته را در بر می‌گیرد؛ عمر پوشش تابع ضخامت آن و خورندگی محیط است. International Organization for Standardization
• در لوله تولیدشده از ورق گالوانیزه، پوشش هر سطح حدود ۲۰ میکرون است و درز جوش پوشش ندارد؛ در گالوانیزه گرم پس از ساخت، پوشش حدود ۵۶ تا ۷۷ میکرون و درز هم پوشش‌دار است. British Standards Institution

«لوله گلخانه» یک رده محصول در استاندارد نیست؛ نامی است که بازار به لوله گالوانیزه سبک در سایزهای رایج سازه گلخانه داده. پس پرسش درست «لوله گلخانه چه مشخصاتی دارد؟» نیست، بلکه این است که سازه شما چه چیزی لازم دارد. و آن را دو چیز تعیین می‌کند که در بیشتر محتوای این حوزه تقریباً غایب‌اند: باری که سازه باید تحمل کند و محیطی که پوشش باید در آن دوام بیاورد. گلخانه از این نظر دوم، یکی از سخت‌ترین محیط‌هایی است که یک سازه فولادی می‌تواند در آن کار کند.

پاسخ کوتاه

انتخاب لوله برای سازه گلخانه دو ورودی دارد. اول بار: وزن پوشش، بار برف و بار باد، که مقطع و ضخامت لازم را تعیین می‌کنند و باید از محاسبه سازه بیایند نه از عرف. دوم محیط: داخل گلخانه رطوبت نسبی بالا و میعان دائمی روی سطح فلز دارد و در بسیاری موارد کود و سموم هم پخش می‌شود؛ یعنی محیطی خورنده‌تر از فضای باز معمولی. نتیجه عملی این است که مقدار پوشش روی (Zinc) در گلخانه بیشتر اهمیت دارد، نه کمتر.

«لوله گلخانه» یک استاندارد نیست

در بازار، «لوله گالوانیزه گلخانه‌ای» معمولاً به لوله گالوانیزه سبک در سایزهای حدود 1/2″ تا 2″ با ضخامت‌های کم گفته می‌شود. این توصیف عرف است، نه مشخصات.

هیچ استانداردی رده‌ای به نام «گلخانه» ندارد. آنچه هست، همان خانواده لوله گالوانیزه با سری‌های وزنی و کلاس‌های پوشش مشخص است؛ فروشنده صرفاً بخشی از آن دامنه را که بیشتر به کار گلخانه می‌آید با این نام صدا می‌زند.

پیامدش برای شما این است: با نام «گلخانه» نمی‌شود سفارش داد. دو محموله‌ای که هر دو «لوله گلخانه» نامیده می‌شوند می‌توانند در ضخامت دیواره و مقدار پوشش کاملاً متفاوت باشند و در نتیجه چند سال اختلاف عمر داشته باشند. آنچه باید در سفارش بیاید، قطر، ضخامت با عدد، و استاندارد و کلاس پوشش است.

ورودی اول: باری که سازه تحمل می‌کند

سازه گلخانه سبک به نظر می‌رسد چون خودش سبک است، ولی بارهایی که رویش می‌نشیند سبک نیستند.

استاندارد اروپایی EN 13031-1 که به طراحی و ساخت گلخانه‌های تولید تجاری اختصاص دارد، اصول و الزامات مقاومت مکانیکی، پایداری، قابلیت بهره‌برداری و دوام سازه گلخانه را تعریف می‌کند. یعنی گلخانه از نگاه مهندسی یک سازه است، نه یک چادر و مانند هر سازه دیگری باید برای بارهایش محاسبه شود.

سه بار اصلی که مقطع لازم را تعیین می‌کنند:

بار برف. تعیین‌کننده‌ترین بار در بیشتر اقلیم‌های سرد ایران. برف روی پوشش گلخانه جمع می‌شود و اگر سازه برای آن محاسبه نشده باشد، شکست معمولاً ناگهانی و کامل است نه تدریجی. این تنها باری است که می‌تواند در یک شب کل سازه را از بین ببرد.

بار باد. روی گلخانه هم فشار و هم مکش ایجاد می‌کند. مکش می‌تواند پوشش را بکند و در سازه‌های سبک، نیروی بالابر تولید کند. برای همین مهار و پی‌بندی به‌اندازه خود قوس‌ها اهمیت دارند.

بار پوشش و تجهیزات. وزن دائمی پوشش، سامانه آبیاری، سایه‌بان و هر چیزی که از سازه آویزان می‌شود.

خروجی این محاسبه یک عدد ضخامت و یک مقطع است، نه یک نام تجاری. اگر کسی بدون دانستن اقلیم و دهانه گلخانه شما یک سایز مشخص را «مناسب گلخانه» معرفی کرد، آن توصیه از محاسبه نیامده.

ورودی دوم: گلخانه محیط خورنده‌ای است

این بخش همان چیزی است که معمولاً جا می‌افتد. تصور رایج این است که چون سازه «سرپوشیده» است، محیطش ملایم‌تر از فضای باز است. برای گلخانه عکس این درست است.

سه عامل با هم کار می‌کنند:

میعان دائمی. رطوبت نسبی داخل گلخانه بالا نگه داشته می‌شود و اختلاف دمای داخل و بیرون باعث می‌شود آب روی سطح فلز به‌ویژه زیر قوس‌ها و در محل اتصالات بنشیند. سطحی که مدت طولانی مرطوب می‌ماند، شرایط خوردگی دارد.

کود و سموم. محلول‌پاشی و کوددهی، ذرات و بخارهایی در فضا پخش می‌کنند که روی همان سطح مرطوب می‌نشینند. ترکیب رطوبت دائمی و مواد شیمیایی، از رطوبت تنها خورنده‌تر است.

تهویه محدود. سطحی که خشک نمی‌شود، زمان تماس بیشتری با عوامل خورنده دارد.

استاندارد ISO 14713-1 که راهنمای حفاظت از فولاد با پوشش روی است، دامنه‌اش هم پوشش غوطه‌وری پس از ساخت را در بر می‌گیرد و هم پوشش اعمال‌شده روی ورق پیوسته، و مقاومت خوردگی این پوشش‌ها را در محیط‌های مختلف بررسی می‌کند. نکته اصلی‌اش برای ما ساده است: عمر پوشش تابع ضخامت پوشش و خورندگی محیط است. هرچه محیط خورنده‌تر، ضخامت لازم برای رسیدن به همان عمر بیشتر.

پس در گلخانه، صرفه‌جویی روی مقدار روی، صرفه‌جویی روی عمر سازه است.

نازک یا ضخیم؟ همان تفاوتی که در فاکتور دیده نمی‌شود

اینجا انتخاب واقعی شکل می‌گیرد. لوله گالوانیزه از دو مسیر ساخته می‌شود و مقدار روی‌شان چند برابر تفاوت دارد:

در فضای خشک، محصول اول انتخاب اقتصادی درستی است. در گلخانه که سطح فلز عملاً همیشه مرطوب است خط درز بدون پوشش دقیقاً همان‌جایی است که خوردگی زودتر از هر جای دیگر شروع می‌شود.

این به معنای «محصول ورقی برای گلخانه ممنوع است» نیست. به این معناست که اگر آن را انتخاب می‌کنید، باید بدانید عمر کوتاه‌تری انتظارتان را می‌کشد و آن را در برآورد هزینه کل (نه فقط هزینه خرید) حساب کنید. تفاوت کامل دو مسیر در لوله گالوانیزه ورقی یا گرم آمده و چارچوب ارزیابی محیط در خوردگی لوله گالوانیزه.

جاهایی که زودتر از بقیه خراب می‌شوند

خوردگی در سازه گلخانه یکنواخت پیش نمی‌رود. این نقاط اول تسلیم می‌شوند:

• پای ستون و محل تماس با خاک یا بتن. رطوبت خاک و مواد موجود در آن، به‌علاوه آب باران که در پای ستون جمع می‌شود.
• محل برش و جوش در کارگاه. هر برشی که برای طول‌دادن یا اتصال زده شود، مقطعی بدون پوشش باقی می‌گذارد. اگر جوش هم زده شود، پوشش اطراف جوش از بین می‌رود.
• نقاط تجمع آب. جاهایی که آب می‌ایستد و تبخیر نمی‌شود؛ معمولاً در اتصالات افقی و زیر قوس‌ها.
• آسیب حمل و نصب. خراش‌هایی که پوشش را تا فلز پایه برداشته‌اند.

سه اقدام ساده که بیشترین اثر را دارند: ترمیم پوشش در محل برش و جوش پیش از نصب، جدا نگه‌داشتن پای ستون از تماس مستقیم و دائمی با خاک مرطوب، و پرهیز از طراحی‌ای که آب را در جایی نگه دارد.

چه چیزی را در استعلام بنویسید

کلمه «فابریک» را در استعلام به کار نبرید؛ در بازار دو معنای متفاوت دارد و همان‌جا سوءتفاهم می‌سازد. برای دیدن سایزهای موجود، قیمت و خرید لوله گالوانیزه مرجع است و جدول وزن و ابعاد در جدول وزن و ابعاد لوله گالوانیزه.

اشتباه‌های رایج

• انتخاب سایز از روی عرف منطقه به‌جای محاسبه بار. تا سال برف سنگین جواب می‌دهد.
• فرض‌کردن اینکه محیط داخل گلخانه ملایم است. رطوبت دائمی به‌علاوه کود و سموم، محیطی خورنده‌تر از فضای باز معمولی می‌سازد.
• مقایسه دو پیشنهاد بدون مشخص‌کردن روش گالوانیزه. اختلاف قیمت معمولاً اختلاف مقدار روی است، نه تخفیف.
• هاکردن محل برش و جوش بدون ترمیم. این نقاط بدون پوشش‌اند و اولین جایی که خوردگی شروع می‌شود.
• تماس دائمی پای ستون با خاک مرطوب. رایج‌ترین نقطه شکست در سازه‌های گلخانه‌ای قدیمی.
• حساب‌کردن فقط هزینه خرید. اگر سازه‌ای پنج سال زودتر نیاز به تعویض داشته باشد، ارزان‌تر نبوده است.

منابع

1. BS EN 13031-1:2019 Greenhouses. Design and construction — Commercial production greenhouses، British Standards Institution
2. ISO 14713-1:2017 Zinc coatings — Guidelines and recommendations for the protection against corrosion of iron and steel in structures — Part 1، International Organization for Standardization
3. ASTM A53/A53M-24 Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless، ASTM International
4. BS EN 10346:2015 Continuously hot-dip coated steel flat products for cold forming، British Standards Institution

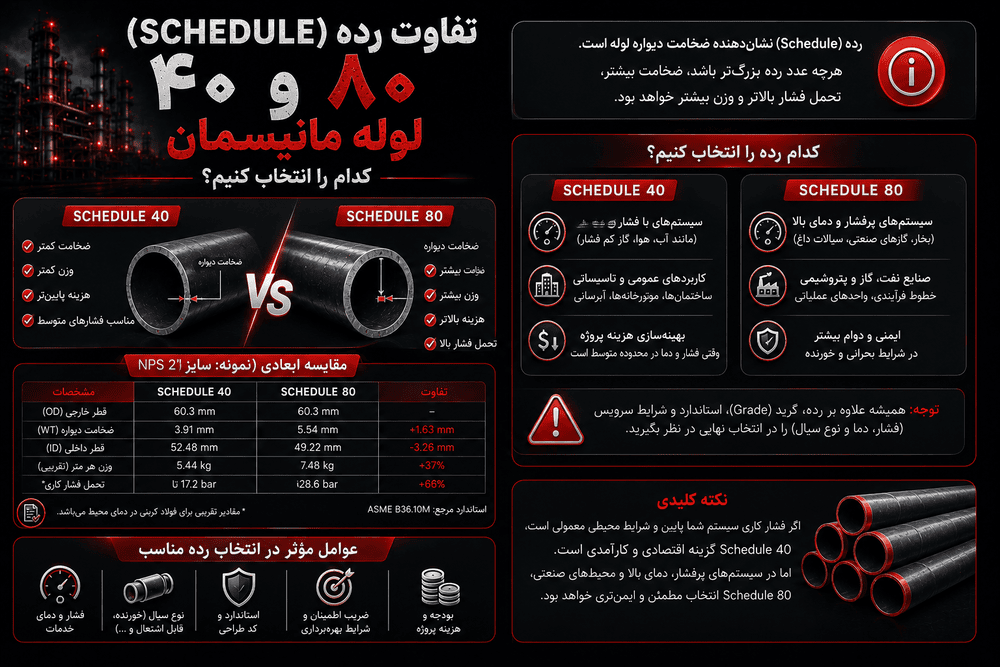

رده ۸۰ در همان اندازه اسمی همیشه دیواره‌ای ضخیم‌تر از رده ۴۰ دارد و قطر خارجی در بیشتر سایزها ثابت می‌ماند؛ اما فشار مجاز نهایی را رده به‌تنهایی تعیین نمی‌کند و به گرید، دما، حاشیه خوردگی، نوع اتصال و کد طراحی هم وابسته است.

• رده (Schedule) در ASME B36.10M نسبت ضخامت دیواره به اندازه لوله را طبقه‌بندی می‌کند. ASME
• برای NPS 2، ضخامت دیواره رده 40 برابر 3.91 میلی‌متر و رده 80 برابر 5.54 میلی‌متر است؛ قطر خارجی هر دو 60.3 میلی‌متر است. ASME
• رده 40 و 80 هر دو می‌توانند تحت یک استاندارد ساخت مثل ASTM A106 یا ASTM A53 تولید شوند. ASTM International

رده (Schedule) عددی است که ضخامت دیواره‌ی لوله را نسبت به اندازه اسمی (اندازه اسمی لوله (NPS)) مشخص می‌کند؛ برای یک اندازه اسمی ثابت، رده ۸۰ همیشه دیواره‌ای ضخیم‌تر از رده ۴۰ دارد و قطر داخلی کوچک‌تری به‌جا می‌گذارد، درحالی‌که قطر خارجی در بیشتر سایزها بین دو رده یکسان می‌ماند. این تفاوت به‌تنهایی فشار مجاز نهایی را تعیین نمی‌کند؛ گرید متریال، دما، حاشیه خوردگی (Corrosion Allowance)، نوع اتصال و کد طراحی پروژه هم باید بررسی شوند. انتخاب اشتباه رده چه ضعیف‌تر از نیاز واقعی و چه بیش از حد سنگین و پرهزینه از رایج‌ترین منابع مغایرت فنی و هزینه‌ی اضافه در پروژه‌های خطوط لوله است.

پاسخ کوتاه

• رده فقط یک کد ضخامت دیواره است، نه استاندارد جداگانه؛ رده ۴۰ و ۸۰ هر دو می‌توانند تحت یک استاندارد ساخت (مثلASTM A106 یا ASTM A53) تولید شوند.

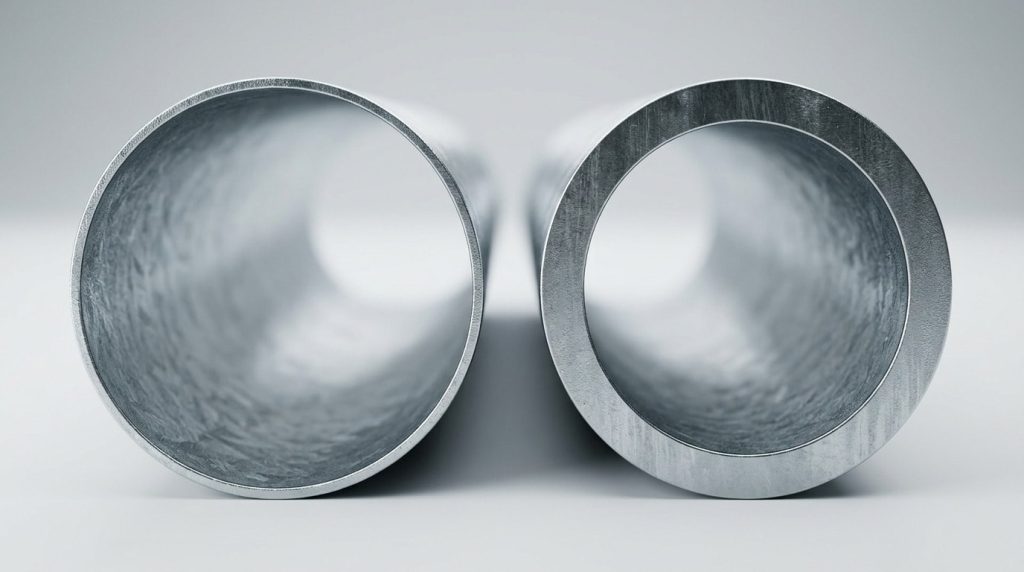

• در سایزهای رایج، قطر خارجی رده ۴۰ و ۸۰ یکسان است؛ تفاوت در ضخامت دیواره و درنتیجه قطر داخلی و وزن است.
• رده ۸۰ دیواره ضخیم‌تر، وزن بیشتر و معمولاً ظرفیت فشار بالاتر دارد، اما محاسبه فشار مجاز قطعی به عوامل دیگر هم نیاز دارد.

رده چیست و چرا با فشار یکی نیست؟

رده یک عدد استاندارد در ASME B36.10M است که نسبت ضخامت دیواره به قطر لوله را طبقه‌بندی می‌کند؛ هرچه رده بالاتر برود، برای همان اندازه اسمی دیواره ضخیم‌تر می‌شود. رده جایگزین گرید متریال، دما یا کد طراحی نیست این‌ها پارامترهای مستقلی‌اند که باید همراه هم دیده شوند.

در بسیاری از سایزهای رایج تا NPS ۱۰، رده ۴۰ نزدیک به معادل قدیمی «Standard (ضخامت استاندارد (STD))» و رده ۸۰ نزدیک به معادل قدیمی «فوق‌قوی (Extra Strong) (ضخامت فوق‌قوی (XS))» است؛ اما این معادل‌سازی برای همه‌ی سایزها دقیقاً یکسان نیست و نباید بدون بررسی جدول رسمی به‌عنوان قاعده‌ی کلی استفاده شود.

نام‌گذاری قدیمی STD/XS/XXS از کجا آمده و هنوز چرا مهم است؟

پیش از رایج‌شدن سیستم عددی رده، ضخامت لوله با سه نام توصیفی مشخص می‌شد: Standard (STD)، فوق‌قوی (XS) و Double فوق‌قوی (XXS). این نام‌ها هنوز در کاتالوگ‌های قدیمی‌تر، برخی مشخصات فنی پروژه‌های صنعتی و حتی صحبت روزمره‌ی بازار دیده می‌شوند، برای همین آشنایی با آن‌ها عملاً ضروری است، نه صرفاً تاریخی.

نکته‌ی مهم: STD و XS برای هر NPS ثابت یک ضخامت مشخص دارند و مستقل از رده عددی تعریف شده‌اند یعنی معادل‌سازی STD=Sch40 و XS=Sch80 فقط تا حدود NPS ۱۰ درست است. از NPS ۱۲ به بالا، ضخامت STD و XS دیگر با Sch 40 و Sch 80 یکی نیست (چون ضخامت رده‌های عددی در سایزهای بزرگ‌تر رشد متفاوتی دارد، درحالی‌که STD/XS در آن سایزها ضخامت ثابت‌تری را دنبال می‌کنند). خریدار نباید در سایزهای بزرگ صرفاً بر پایه‌ی این معادل‌سازی قدیمی تصمیم بگیرد؛ جدول رسمی همان سایز باید چک شود. XXS معادل مشخصی در سیستم رده‌ی عددی ندارد و همیشه باید جداگانه بررسی شود.

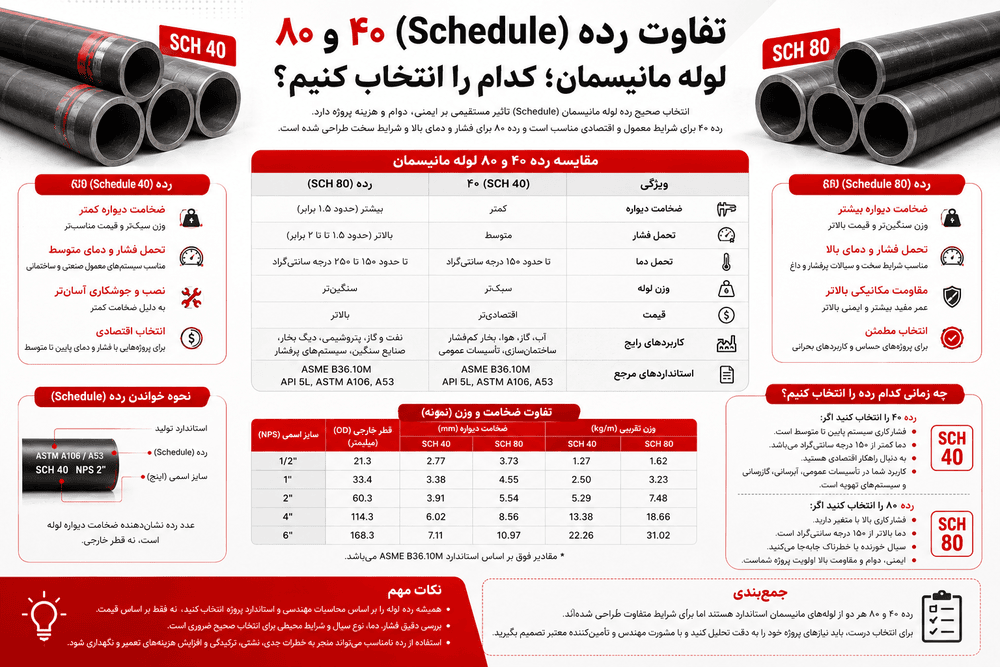

مقایسه ابعادی نمونه (بر اساس ASME B36.10M)

این جدول فقط دو سایز رایج را برای نمونه نشان می‌دهد. برای وزن و ابعاد کامل همه سایزها و رده‌ها جدول لوله مانیسمان را ببینید.

آیا رده ۸۰ همیشه فشار بیشتری تحمل می‌کند؟

معمولاً بله در مقایسه‌ی مستقیم همان گرید و همان سایز — دیواره ضخیم‌تر عموماً ظرفیت فشار بالاتری می‌دهد. اما «معمولاً» به‌معنی «همیشه و بدون محاسبه» نیست: فشار مجاز واقعی به قطر خارجی، ضخامت واقعی (نه اسمی)، خواص متریال، دمای طراحی، حاشیه خوردگی، ضریب کیفیت جوش (در صورت وجود) و کد طراحی حاکم بستگی دارد. دو لوله از یک رده اما دو گرید متفاوت می‌توانند فشار مجاز متفاوتی داشته باشند.

تأثیر رده بر وزن و اثر آن روی هزینه

چون قطر خارجی ثابت می‌ماند اما ضخامت افزایش می‌یابد، وزن هر متر لوله در رده بالاتر همیشه بیشتر است — و چون قیمت لوله فولادی معمولاً بر مبنای وزن محاسبه می‌شود، این افزایش وزن مستقیماً روی هزینه‌ی خرید اثر می‌گذارد، جدا از تفاوت قیمت واحد بین برندها. برای مثال در NPS ۲، رده ۸۰ نسبت به رده ۴۰ حدود ۴۰ درصد ضخامت بیشتری دارد؛ این یعنی برای همان طول لوله، وزن و هزینه‌ی مواد اولیه‌ی رده ۸۰ به همان نسبت تقریبی بالاتر است (عدد دقیق به چگالی و روش محاسبه‌ی وزن سازنده وابسته است و باید از جدول وزن رسمی استخراج شود، نه از این تقریب).

این موضوع دو اثر عملی دارد: اول، سفارش رده بالاتر «برای اطمینان بیشتر» بدون نیاز مهندسی واقعی، هزینه‌ی قابل‌توجهی اضافه می‌کند. دوم، مقایسه‌ی قیمت دو پیشنهاد فقط بر مبنای «قیمت هر کیلو» می‌تواند گمراه‌کننده باشد اگر رده‌ی دو پیشنهاد یکسان نباشد قیمت پایین‌تر هر کیلو در رده‌ی نامناسب، لزوماً هزینه‌ی کل پروژه را کاهش نمی‌دهد.

چه زمانی رده ۴۰ کافی است؟

رده ۴۰ در بسیاری از کاربردهای عمومی آب، هوای فشرده با فشار متوسط، بخشی از خطوط تأسیساتی و پروژه‌هایی که مشخصات فنی صریحاً رده بالاتر نخواسته، گزینه‌ی رایج و اقتصادی‌تر است. انتخاب نهایی باید توسط مشخصات فنی پروژه یا مرجع فنی تأیید شود، نه فقط بر پایه رایج‌بودن.

چه زمانی باید رده ۸۰ را بررسی کرد؟

• مشخصات فنی پروژه صریحاً رده ۸۰ یا معادل XS را الزام کرده باشد.
• فشار یا دمای طراحی به محاسبه‌ای نیاز دارد که رده ۴۰ در همان گرید و سایز پاسخگو نیست.
• حاشیه خوردگی موردنیاز پروژه بالاست و بخشی از دیواره در طول عمر سرویس از دست می‌رود.
• خط در معرض ضربه مکانیکی یا سایش بیشتری است و ضخامت اضافه به‌عنوان حاشیه ایمنی در نظر گرفته شده.

خرید رده بالاتر «برای اطمینان بیشتر» بدون بررسی مهندسی، هم هزینه و وزن غیرضروری اضافه می‌کند و هم لزوماً مشکل طراحی را حل نمی‌کند؛ اگر علت نیاز به فشار بالاتر روشن نیست، ابتدا با طراح یا ناظر پروژه هماهنگ کنید.

چک‌لیست پیش از انتخاب رده

• اندازه اسمی (NPS) و قطر خارجی موردنیاز
• استاندارد و گرید متریال
• فشار و دمای طراحی
• حاشیه خوردگی
• نوع اتصال (جوش، رزوه، فلنج) و اثر آن بر ضخامت مؤثر
• کد طراحی حاکم بر پروژه (مثل B31.1 یا B31.3)

برای مشاهده موجودی و استعلام رده ۴۰ و ۸۰ بر اساس سایز، به صفحه قیمت و خرید لوله مانیسمان مراجعه کنید.

اشتباه‌های رایج در این مقایسه

• تبدیل عدد رده به فشار مجاز. رده یک پارامتر ابعادی است؛ فشار مجاز خروجی محاسبه‌ی طراحی تحت کد پروژه است.
• مقایسه‌ی قیمت شاخه‌ای بین دو رده. دو وزن متفاوت، دو قیمت متفاوت این اختلاف چیزی درباره‌ی بهتر بودن یکی نمی‌گوید.
• انتخاب رده ۸۰ «برای اطمینان» بدون محاسبه. هزینه و وزن را بالا می‌برد، قطر داخلی را کم می‌کند و اگر مسئله خوردگی یا متریال باشد، اصلاً حلش نمی‌کند.
• فراموش‌کردن اثر رده بر روش اتصال.تغییر ضخامت می‌تواند جزئیات جوش، پخ یا رزوه را عوض کند.
• نادیده‌گرفتن ویرایش استاندارد ابعادی هنگام برداشتن ضخامت از جدول.
• حذف قطر از گفت‌وگو. رده ۴۰ یا ۸۰ بدون ذکر قطر اسمی، یک مقایسه‌ی ناقص است.

منابع

1. ASME B36.10M Welded and Seamless Wrought Steel Pipe، ASME
2. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
3. ASTM A53/A53M Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless، ASTM International

در گالوانیزه ورقی، ورق فولادی در خط پیوسته پوشش روی می‌گیرد و سپس فرم داده و جوش می‌شود؛ پوشش نازک‌تر است و درز جوش پوشش ندارد چون حرارت جوشکاری روی را در همان نوار از بین می‌برد. در گالوانیزه گرم، لوله ساخته‌شده در حمام روی مذاب غوطه‌ور می‌شود و پوشش تمام سطح داخلی و بیرونی از جمله درز را می‌پوشاند. بر مبنای حداقل‌های استاندارد، ضخامت پوشش در روش غوطه‌وری حدود سه تا چهار برابر روش ورقی است.

• کلاس Z275 استاندارد EN 10346 برابر ۲۷۵ گرم بر متر مربع مجموع دو رو است، یعنی حدود ۱۳۷ گرم بر هر رو که با چگالی روی معادل حدود ۱۹ میکرون می‌شود. British Standards Institution
• ASTM A53 برای لوله گالوانیزه غوطه‌وری حداقل ۰٫۴۰ کیلوگرم بر متر مربع روی هر سطح و حداقل میانگین ۰٫۵۵ کیلوگرم بر متر مربع بر مبنای مجموع سطح داخل و بیرون را الزام می‌کند؛ معادل حدود ۵۶ تا ۷۷ میکرون. ASTM International
• در لوله گالوانیزه ورقی، درز جوش پوشش ندارد چون ورق پیش از جوشکاری پوشش گرفته و حرارت جوش روی را در همان نوار از بین می‌برد. British Standards Institution
• واژه «فابریک» در بازار ایران دو معنای متفاوت دارد: گاهی گالوانیزه ورقی در برابر غوطه‌وری، و گاهی گالوانیزه کارخانه‌ای در برابر آبکاری کارگاهی.

هر دو محصول زیر یک نام فروخته می‌شوند و از بیرون شبیه هم‌اند، ولی ترتیب ساختشان معکوس است: در یکی ورق اول پوشش می‌گیرد و بعد لوله می‌شود، در دیگری لوله اول ساخته می‌شود و بعد در روی مذاب فرو می‌رود. همین یک تفاوت ترتیب، هم مقدار روی را چند برابر می‌کند و هم تعیین می‌کند که درز جوش پوشش دارد یا ندارد. هیچ‌کدام ذاتاً غلط نیستند؛ آنچه غلط است، پرداختن قیمت یکی برای دیگری است.

پاسخ کوتاه

در گالوانیزه ورقی، ورق فولادی در خط پیوسته پوشش روی (Zinc) می‌گیرد و سپس فرم داده و جوش می‌شود؛ پوشش نازک‌تر است و درز جوش پوشش ندارد، چون حرارت جوشکاری روی را در همان نوار می‌سوزاند. در گالوانیزه گرم (Hot-Dip)، لوله ساخته‌شده در حمام روی مذاب غوطه‌ور می‌شود و پوشش تمام سطح داخلی و بیرونی، از جمله درز، را می‌پوشاند. بر مبنای حداقل‌های استاندارد، ضخامت پوشش در روش غوطه‌وری حدود سه تا چهار برابر روش ورقی است.

در یک نگاه

سطر «درز جوش» و سطر «جرم پوشش» با هم کل تفاوت را می‌سازند. بقیه سطرها نتیجه همین دو هستند.

دو مسیر تولید، دو ترتیب متفاوت

مسیر ورقی. کلاف فولادی از خط پیوسته پوشش‌دهی عبور می‌کند و هر دو روی ورق لایه‌ای از روی می‌گیرند. استاندارد EN 10346 همین محصول را پوشش می‌دهد و کلاس‌های پوشش را با حرف Z و عددی که جرم پوشش بر حسب گرم بر متر مربع مجموع دو رو است مشخص می‌کند. ورق پوشش‌دار بعداً نوار می‌شود، رول‌فرمینگ می‌شود و لبه‌هایش جوش می‌خورند.

مسیر غوطه‌وری. لوله سیاه اول ساخته می‌شود چه بدون درز و چه درزدار و بعد آماده‌سازی سطح می‌بیند و در حمام روی مذاب فرو می‌رود. روی روی همه سطوحی می‌نشیند که مذاب به آن‌ها می‌رسد: بیرون، داخل، و روی خود درز جوش. استانداردهای EN 10240 و ASTM A53 این مسیر را پوشش می‌دهند.

تفاوت ترتیب، پیامدهای زنجیره‌ای دارد. پوشش خط پیوسته باید نازک باشد تا در فرمینگ ترک نخورد؛ پوشش غوطه‌وری چنین محدودیتی ندارد و می‌تواند ضخیم‌تر بنشیند. از طرف دیگر، پوشش خط پیوسته یکنواخت‌تر و صاف‌تر در می‌آید، در حالی که غوطه‌وری می‌تواند ناهمواری موضعی و «گل» روی سطح بسازد.

چقدر روی؟ عددها را کنار هم بگذاریم

بازار این دو را با صفت مقایسه می‌کند «ضخیم‌تر»، «بادوام‌تر» ولی هر دو استاندارد عدد دارند و عددها قابل مقایسه‌اند.

استاندارد ASTM A53 برای لوله گالوانیزه غوطه‌وری، حداقل میانگین جرم پوشش را 0.55 kg/m² بر مبنای مجموع سطح داخل و بیرون تعیین می‌کند و برای هر سطح جداگانه حداقل 0.40 kg/m². استاندارد EN 10346 برای ورق پوشش‌دار، کلاس Z275 را با جرم ۲۷۵ گرم بر متر مربع مجموع دو رو تعریف می‌کند، یعنی حدود ۱۳۷ گرم بر هر رو.

برای مقایسه، هر دو را به یک واحد ببرید. با چگالی روی، هر یک میکرون پوشش روی یک متر مربع دقیقاً ۷٫۱۳ گرم وزن دارد:

پس نسبت، حدود سه تا چهار برابر است نه «کمی بیشتر» و نه «ده برابر». این عدد بازه‌ای است که در متن‌های بازار هم غیرمستقیم دیده می‌شود، ولی تقریباً هیچ‌جا با مبنای استاندارد نوشته نشده.

درز جوش؛ تفاوتی که ذاتی فرایند است

این مهم‌ترین تفاوت است و برخلاف ضخامت پوشش، با پول و کلاس بالاتر قابل جبران نیست.

در مسیر ورقی، لبه‌های ورقِ از قبل پوشش‌دار به هم جوش می‌خورند. حرارت جوش در همان نوار، روی را تبخیر یا اکسید می‌کند. نتیجه یک خط بدون پوشش در طول لوله است. بعضی خطوط تولید این نوار را با ترمیم پس از جوش می‌پوشانند با پاشش روی یا رنگ غنی از روی ولی این ترمیم با پوشش اصلی هم‌جنس و هم‌دوام نیست و باید صریح پرسیده شود که آیا انجام شده و به چه روشی.

در مسیر غوطه‌وری این مسئله اصلاً وجود ندارد، چون جوشکاری پیش از پوشش انجام شده و مذاب روی درز هم می‌نشیند.

پیامد عملی: در محیطی که خوردگی مطرح است، خط درز در محصول ورقی نقطه شروع خوردگی می‌شود. برای فنس و سازه سبک در فضای خشک، این معمولاً اهمیت عملیاتی ندارد. برای انتقال آب یا محیط دائماً مرطوب، دارد. چارچوب ارزیابی محیط در خوردگی لوله گالوانیزه آمده است.

«فابریک» در بازار دو معنی دارد

اینجا یک تله واژگانی هست که خرید را خراب می‌کند. در بازار ایران کلمه «فابریک» دست‌کم به دو معنای متفاوت به کار می‌رود:

این دو معنا اصلاً یکی نیستند و در حالت دوم، «فابریک» دقیقاً محصول باکیفیت‌تر را توصیف می‌کند نه ارزان‌تر را. اگر فروشنده بگوید «فابریک است» و شما معنای اول را بفهمید و او معنای دوم را، هر دو فکر می‌کنید توافق کرده‌اید.

راه‌حل ساده است: کلمه «فابریک» را در استعلام به کار نبرید. به‌جایش بنویسید «گالوانیزه گرم پس از ساخت» یا «تولیدشده از ورق گالوانیزه»، و استاندارد پوشش را هم ذکر کنید. یک جمله بیشتر می‌نویسید و یک سوءتفاهم کامل را حذف می‌کنید.

روش سومی هم هست که با هیچ‌کدام از این دو یکی نیست: پوشش روی الکتریکی که در بازار «گالوانیزه سرد» گفته می‌شود و در تفاوت گالوانیزه گرم و سرد در لوله بررسی شده است.

چگونه انتخاب کنیم؟

انتخاب را از محیط و کاربرد شروع کنید، نه از قیمت:

ورقی وقتی منطقی است که سازه سبک است، در فضای خشک یا نیمه‌محافظت‌شده کار می‌کند، ظاهر سطح اهمیت دارد، و عمر مورد انتظار متوسط است. فنس، حصار، سازه گلخانه در اقلیم خشک، قاب‌بندی سبک و کارهای نمایان نمونه‌های متعارفند. در این کاربردها پرداخت هزینه پوشش سه برابر، بازده ندارد.

غوطه‌وری وقتی لازم است که سیال داخل لوله جریان دارد، محیط مرطوب یا خورنده است، لوله در تماس با خاک یا آب است، یا عمر طولانی خواسته شده. تأسیسات آب، خطوط سرویس و محیط‌های صنعتی مرطوب در این دسته‌اند.

سه پرسشی که پیش از تصمیم باید جواب بگیرند:

1. محیط نصب چیست و لوله با چه چیزی در تماس است؟
2. اگر ورقی است، درز جوش ترمیم شده یا نه، و با چه روشی؟
3. استاندارد و کلاس پوشش چیست نه «ضخیم» یا «مرغوب»، بلکه یک کد و یک عدد؟

برای دیدن سایزهای موجود و شرایط روز، قیمت و خرید لوله گالوانیزه مرجع است و پیش از انتخاب محصول، راهنمای لوله گالوانیزه چارچوب کلی را می‌دهد.

اشتباه‌های رایج

• مقایسه قیمت بدون تعیین مسیر تولید. ارزان‌تر بودن محصول ورقی طبیعی است، نه مشکوک. مشکل وقتی است که این تفاوت در استعلام مشخص نشده باشد.
• به‌کاربردن کلمه «فابریک» در سفارش. دو معنای متفاوت دارد و دقیقاً همان‌جا سوءتفاهم متولد می‌شود.
• قضاوت از روی ظاهر سطح. سطح صاف و یکنواخت معمولاً نشانه مسیر ورقی است، ولی ظاهر مبنای پذیرش نیست؛ استاندارد و مدارک محموله هستند.
• پرسیدن وضعیت درز در محصول ورقی. این تنها ویژگی‌ای است که با کلاس پوشش بالاتر جبران نمی‌شود.
• استفاده از محصول ورقی در انتقال سیال. برای آب و محیط مرطوب، خط درز بدون پوشش نقطه شروع خوردگی است.
• فرض‌کردن اینکه هر دو یک عمر دارند. با سه تا چهار برابر اختلاف در مقدار روی، انتظار عمر یکسان واقع‌بینانه نیست.

منابع

1. BS EN 10346:2015 Continuously hot-dip coated steel flat products for cold forming — Technical delivery conditions، British Standards Institution
2. ASTM A53/A53M-24 Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless، ASTM International
3. BS EN 10240:1998 Internal and/or external protective coatings for steel tubes — Specification for hot dip galvanized coatings applied in automatic plants، British Standards Institution
4. ASTM A53/A53M-10 — نسخه عمومی قابل مطالعه (بند ۱۷٫۲، جرم پوشش روی)، Internet Archive
5. Hot dip galvanised steels — product datasheet E20، ArcelorMittal
6. Zinc — Element information, properties and uses، Royal Society of Chemistry

سر ساده (Plain End) انتهای ساده و برش‌خورده، سر پخ‌دار انتهای پخ‌خورده و سر رزوه‌دار انتهای رزوه‌دار لوله است. هیچ‌کدام به‌تنهایی روش اتصال یا تناسب برای یک خط را تعیین نمی‌کند؛ استاندارد، ابعاد، روش اتصال، کد و مشخصات فنی (Specification) پروژه باید کنار نوع سر لوله مشخص شوند.

• ASME B16.25 به انتهای پخ‌خورده برای اتصال جوشی لب‌به‌لب مربوط است. ASME
• ASME B1.20.1 به رزوه‌های لوله‌ای با کاربرد عمومی مربوط است. ASME
• کدهای لوله‌کشی مانند ASME B31.3 نقش مشخصات فنی (Specification) و طراحی پروژه را در تعیین اتصال یادآوری می‌کنند. ASME

نوع سر لوله، جزئی کوچک در ظاهر اما مهم در استعلام و تحویل است. عباراتی مانند سر ساده (Plain End)، سر پخ‌دار و threaded end به شکل آماده‌سازی انتهای لوله اشاره می‌کنند؛ نه به گرید، نه به فشار مجاز و نه به تأیید خودکار یک روش اتصال. اگر نوع انتها در سفارش مبهم باشد، ممکن است لوله‌ای با ابعاد و استاندارد درست تحویل شود اما برای اتصال موردنظر پروژه آماده نباشد.

پاسخ کوتاه

سر ساده انتهای ساده و برش‌خورده، سر پخ‌دار انتهای پخ‌خورده و سر رزوه‌دار انتهای رزوه‌دار لوله است. انتخاب یا پذیرش هرکدام باید با روش اتصال، استاندارد و ابعاد قابل‌اعمال، کد طراحی، شرایط سرویس و مشخصات فنی پروژه تطبیق یابد. در استعلام، فقط نوشتن «سر پخ‌دار» یا «رزوه‌دار» کافی نیست؛ جزئیات لازم باید صریح ثبت شوند.

در چک‌لیست خرید لوله مانیسمان می‌توانید فیلدهای اصلی استعلام را ببینید. این مقاله، یکی از همان فیلدها را عمیق‌تر باز می‌کند: چگونه نوع سر لوله را به اطلاعاتی تبدیل کنیم که فروشنده، بازرسی و تیم فنی از آن برداشت یکسان داشته باشند.

نوع سر لوله چه چیزی را مشخص می‌کند؟

نوع سر لوله به آماده‌سازی فیزیکی انتهای لوله مربوط است. این آماده‌سازی می‌تواند روی روش اتصال، قطعات مکمل، بازرسی تحویل و عملیات بعدی اثر داشته باشد. با این حال، نام نوع انتها به‌تنهایی تمام اطلاعات اتصال را در بر ندارد. برای مثال، پخ‌دار بودن یک سر لوله نمی‌گوید کدام کد، ابعاد پخ، روش جوشکاری یا معیار پذیرش برای پروژه لازم است.

همین مرز درباره رزوه هم وجود دارد. رزوه‌دار بودن انتها، بدون نوع و اندازه رزوه، استاندارد مرجع، طول رزوه و قطعه مقابل، برای تطبیق کافی نیست. در سفارش صنعتی، باید از عبارت عمومی به مشخصات فنی قابل بررسی برسید. هر ابهام در این مرحله، ممکن است در زمان نصب به برش دوباره، آماده‌سازی مجدد یا اختلاف در پذیرش منجر شود.

نوع سر لوله را با استاندارد محصول، گرید یا رده (Schedule) یکی ندانید. استاندارد محصول دامنه الزامات کالا را مشخص می‌کند؛ گرید به طبقه‌بندی متریال مربوط است؛ رده به ضخامت دیواره اشاره دارد؛ و نوع انتها شکل آماده‌سازی سر لوله را توضیح می‌دهد. ممکن است همه این فیلدها در یک سفارش باشند، اما هیچ‌کدام جای دیگری را نمی‌گیرد.

سر ساده چیست؟

سر ساده به انتهای ساده و برش‌خورده لوله گفته می‌شود. این عبارت معمولاً نشان می‌دهد که انتها با رزوه یا پخ مشخصی تحویل نمی‌شود، اما از آن نباید نتیجه گرفت که لوله برای هر روش اتصال آماده است. ممکن است پروژه برای اتصال بعدی نیاز به برش، پخ‌زنی، رزوه‌زنی یا آماده‌سازی دیگری داشته باشد؛ این موضوع به روش اتصال و فرایند اجرا وابسته است.

در استعلام سر ساده، ابعاد و وضعیت موردنیاز را روشن کنید. اگر طول برش، کیفیت سطح انتها، عمودبودن بر محور، حفاظت در حمل یا هر محدودیت اجرایی مهم است، همان را در مشخصات فنی یا درخواست خرید بیاورید. انتظار نداشته باشید که یک عبارت کوتاه مانند «ساده» تمام جزئیات آماده‌سازی را منتقل کند.

همچنین سر ساده نشانه نبود الزامات نیست. لوله همچنان باید از نظر استاندارد، گرید، ابعاد، طول و مدارک با سفارش تطبیق داده شود. نوع سر لوله فقط یک ردیف از این کنترل است. اگر پیشنهاد فروش سر ساده دارد اما پروژه سر پخ‌دار یا رزوه‌دار خواسته، موضوع یک تفاوت فنی است و باید پیش از سفارش بررسی شود.

سر پخ‌دار چیست؟

سر پخ‌دار (Bevelled End) به انتهایی گفته می‌شود که برای یک روش اتصال مشخص، پخ‌دار آماده شده است. ASME B16.25 به انتهای پخ‌خورده برای اتصال جوشی لب‌به‌لب مربوط است. این مرجع، اهمیت کنترل استاندارد و ابعاد قابل‌اعمال را نشان می‌دهد؛ اما نباید از نام B16.25 یا عبارت «پخ‌دار» نتیجه گرفت که هر پخ برای هر لوله، جوش یا پروژه‌ای قابل‌قبول است.

پخ را باید با روش اتصال موردنظر، ضخامت، ابعاد، کد و مشخصات فنی پروژه بخوانید. اگر پروژه شکل یا جزئیات مشخصی برای آماده‌سازی خواسته است، همان باید در سفارش ذکر شود. اگر این جزئیات در دسترس نیست، واحد خرید نباید از روی موجودی یا نام رایج محصول تصمیم بگیرد. سؤال درست از تیم فنی این است که «چه آماده‌سازی انتها (End Preparation) و چه استاندارد یا ابعادی برای اتصال موردنظر قابل‌قبول است؟»

در تحویل، ظاهر پخ ممکن است قابل مشاهده باشد، ولی کنترل ظاهری جای تطبیق با درخواست را نمی‌گیرد. تعداد سرهای پخ‌دار، حفاظت انتها در حمل، آسیب‌ندیدن پخ و تطابق با مدارک توافق‌شده می‌تواند بخشی از کنترل باشد. معیار پذیرش را باید پروژه تعیین کند؛ نه اینکه با دیدن یک پخ، آماده‌بودن کامل اتصال فرض شود.

سر رزوه‌دار چیست؟

سر رزوه‌دار (Threaded End) به انتهای لوله‌ای اشاره دارد که رزوه دارد. در این حالت، نوع رزوه، اندازه، استاندارد مرجع، طول رزوه و سازگاری با قطعه مقابل موضوع کنترل است. ASME B1.20.1 به رزوه‌های لوله‌ای با کاربرد عمومی مربوط است. ارجاع به یک استاندارد رزوه، ضرورت روشن‌بودن جزئیات را نشان می‌دهد، نه اینکه همه اتصال‌های رزوه‌ای پروژه را بدون بررسی تأیید کند.

در سفارش، فقط نوشتن «رزوه‌دار» ممکن است چند برداشت ایجاد کند. آیا هر دو سر رزوه می‌خواهد یا یک سر؟ رزوه داخلی است یا خارجی؟ استاندارد و اندازه مرجع چیست؟ آیا درپوش محافظ، قطعه مکمل یا محدودیت بسته‌بندی لازم است؟ این پرسش‌ها باید از مشخصات فنی یا نقشه پروژه پاسخ بگیرند. خریدار نباید برای پرکردن خانه‌های خالی به عبارت‌های شفاهی یا عرف نامشخص بازار تکیه کند.

رزوه نیز مانند پخ، هیچ حکم عمومی درباره فشار یا سرویس نمی‌دهد. روش اتصال، طراحی، کد، شرایط بهره‌برداری و معیار پذیرش پروژه باید بررسی شود. اگر پروژه نوع اتصال دیگری خواسته ولی پیشنهاد رزوه‌دار است، این یک جایگزینی خودکار نیست و تأیید فنی لازم دارد.

عددها و نام‌هایی که باید بدانید

تا اینجا گفتیم هر نوع انتها را باید با مشخصات پروژه خواند. ولی چند عدد و نام هست که دانستنشان گفت‌وگو با فروشنده و کارگاه را کوتاه می‌کند.

پخ: زاویه و ریشه

برای جوش لب‌به‌لب، متداول‌ترین آماده‌سازی یک پخ تک‌شیب است. دو عددی که همیشه پرسیده می‌شود:

• زاویه‌ی پخ: رایج‌ترین حالت در لوله‌های جدار متعارف، حدود ۳۰ تا ۳۷٫۵ درجه نسبت به محور عمود بر لوله است.
• پهنای ریشه (Root Face): لبه‌ی صافِ باقی‌مانده در انتهای پخ، معمولاً حدود ۱٫۶ میلی‌متر. اگر صفر باشد، خطر سوختن ریشه در پاس اول بالا می‌رود.
• در دیواره‌های خیلی ضخیم، به‌جای پخ ساده از پخ مرکب (Compound Bevel) یا شکل U استفاده می‌شود تا حجم فلز جوش کمتر شود.

مرجع این آماده‌سازی ASME B16.25 — Buttwelding Ends است. عددهای بالا حالت‌های متداول‌اند؛ شکل دقیق پخ را رویه‌ی جوش پروژه تعیین می‌کند و در دیواره‌ی ضخیم حتماً باید از همان رویه خوانده شود.

رزوه: کدام نوع؟

گفتن «رزوه‌دار» کافی نیست، چون چند خانواده‌ی رزوه وجود دارد که با هم جفت نمی‌شوند:

مرجع ابعاد و گیج‌کردن رزوه‌های اینچی با کاربرد عمومی ASME B1.20.1 است.

در سفارش چه بنویسیم

• سر ساده: «سر ساده (Plain End)، برش گونیا» و اگر کیفیت سطح برش مهم است، همان را هم بنویسید.
• سر پخ: «سر پخ مطابق ASME B16.25» به‌همراه زاویه و ریشه اگر پروژه تعیین کرده.
• سر رزوه: «رزوه NPT مطابق ASME B1.20.1، یک سر / دو سر» و اینکه درپوش محافظ لازم است یا نه.
• در هر سه حالت: تعداد سرهای آماده‌شده و حفاظت انتها در حمل را مشخص کنید.

جدول مرجع: نوع سر لوله و اطلاعاتی که باید کنار آن بیاید

این جدول برای انتخاب مهندسی طراحی نشده است. کارکرد آن این است که نشان دهد نام نوع سر لوله، چه چیزهایی را می‌گوید و چه چیزهایی را نمی‌گوید. وقتی دو پیشنهاد دریافت می‌کنید، همین ستون سوم را به فیلدهای قابل‌مقایسه تبدیل کنید تا اختلاف‌ها پیش از خرید دیده شوند.

به‌عنوان نمونه، دو پیشنهاد ممکن است هر دو «سر پخ‌دار» باشند، اما یکی تعداد سرهای پخ‌دار، استاندارد یا حفاظت حمل را روشن نکرده باشد. این دو پیشنهاد هنوز از نظر تحویل هم‌سطح نیستند. به‌جای مقایسه فوری قیمت، اطلاعات ناقص را تکمیل کنید و سپس جدول تطبیق بسازید.

چگونه نوع سر لوله را در استعلام بنویسیم؟

یک استعلام قابل‌کنترل با استاندارد و ویرایش (Edition) محصول آغاز می‌شود. سپس قطر یا اندازه اسمی لوله (NPS)، ضخامت، طول، گرید، مقدار و نوع سر لوله می‌آید. بعد باید روش اتصال یا مرجع فنی مرتبط، جزئیات پخ یا رزوه در صورت کاربرد، تعداد سرهای آماده‌شده، آزمون‌ها، مدارک و هر نیاز حمل یا حفاظت اضافه شود. اگر یکی از این موارد در مشخصات فنی موجود نیست، آن را «نیازمند تأیید» ثبت کنید.

برای جلوگیری از ابهام، در کنار نوع انتها بنویسید کدام سر یا سرها مشمول آماده‌سازی هستند. این جزئیات در شمارش، بسته‌بندی و کنترل تحویل اثر دارد. اگر پروژه درباره نوع اتصال، پخ یا رزوه سکوت کرده، واحد خرید باید سؤال را به تیم فنی برگرداند؛ نباید مناسب‌ترین گزینه را از روی موجودی حدس بزند.

پس از دریافت پیشنهاد، جدول «درخواست پروژه» و «پیشنهاد فروشنده» را ردیف‌به‌ردیف مقایسه کنید. وضعیت هر فیلد می‌تواند منطبق، نیازمند توضیح یا مغایر باشد. هر مغایرت در نوع سر لوله یا روش اتصال باید پیش از صدور سفارش برای تأیید فنی ارسال شود. این کنترل ساده، از اختلاف هزینه‌دار در زمان نصب جلوگیری می‌کند.

در تحویل و مدارک چه چیزی را کنترل کنیم؟

در زمان تحویل، ابتدا خود کالا را با سفارش مقایسه کنید: تعداد، طول، ابعاد، نوع سر لوله و تعداد سرهای آماده‌شده. سپس وضعیت حفاظت انتها و آسیب‌دیدگی‌های قابل مشاهده را طبق معیار پروژه بررسی کنید. ظاهر انتها می‌تواند بعضی اختلاف‌ها را آشکار کند، اما به‌تنهایی اثبات نمی‌کند که تمام الزامات اتصال یا محصول رعایت شده است.

مدارک توافق‌شده نیز باید با محموله و سفارش مرتبط باشند. راهنمای گواهی آزمایش کارخانه (MTC) لوله توضیح می‌دهد که گزارش آزمون کارخانه (کارخانه سازنده (Mill) Test Certificate) برای ردیابی مهم است، اما جای مشخصات فنی پروژه، طراحی یا بازرسی پذیرش را نمی‌گیرد. اگر نوع سر لوله یا هر فیلد دیگر با سفارش متفاوت است، این تفاوت باید در کنار مدارک ثبت و به مرجع فنی ارجاع شود.

اگر پروژه برای اتصال، بازرسی یا حفاظت الزامات ویژه دارد، آن موارد را از ابتدا به سفارش وصل کنید. تلاش برای حل ابهام در محل نصب، معمولاً قابلیت ردیابی تصمیم را کاهش می‌دهد. پرونده خرید خوب باید نشان دهد چه چیزی درخواست شده، چه چیزی تحویل شده و چه کسی هر تفاوت را بررسی کرده است.

حفاظت سر لوله در حمل و انبارش چرا مهم است؟

نوع سر لوله فقط در لحظه اتصال مهم نیست. اگر پخ یا رزوه در حمل، بارگیری، تخلیه یا انبارش آسیب ببیند، ممکن است محصولی که در زمان خروج از کارخانه با سفارش تطبیق داشته، در زمان تحویل دیگر آماده استفاده نباشد. نوع حفاظت موردنیاز را از روی عرف حدس نزنید؛ اگر درپوش، محافظ رزوه، محدودیت چیدمان یا روش جابه‌جایی برای پروژه اهمیت دارد، آن را به‌عنوان فیلد جداگانه در سفارش و برنامه تحویل ثبت کنید.

در دریافت کالا، شمارش سرهای آماده‌شده و کنترل آسیب‌های قابل مشاهده را کنار تطبیق ابعاد و مدارک انجام دهید. برای نمونه، رزوه‌ای که در اثر ضربه آسیب دیده یا پخی که تغییر شکل یافته، نباید فقط با این استدلال که «خود لوله سالم است» نادیده گرفته شود. تصمیم درباره تعمیر، برش دوباره، پذیرش مشروط یا رد، باید با معیار پروژه و تأیید مسئول فنی انجام شود.

ثبت وضعیت هنگام تحویل نیز مفید است. شماره ردیف سفارش، تعداد، نوع سر لوله، شرایط حفاظت و هر مغایرت قابل مشاهده را در صورت‌جلسه یا فرم کنترل وارد کنید. این ثبت، تفاوت میان آسیب حمل، اختلاف سفارش و مسئله اجرایی را روشن‌تر می‌کند و از انتقال یک ابهام فنی به مرحله نصب جلوگیری می‌کند.

مدارک تصویری، در صورت مجازبودن در فرایند پروژه، می‌توانند به همین پرونده ردیابی پیوست شوند.

خطاهای رایج در تعیین نوع سر لوله

• فرض‌کردن اینکه سر ساده یعنی هر روش اتصال بعدی بدون آماده‌سازی ممکن است.
• نوشتن «سر پخ‌دار» بدون استاندارد یا جزئیات لازم برای پروژه.
• نوشتن «رزوه‌دار» بدون نوع، اندازه یا استاندارد رزوه.
• استنتاج فشار مجاز یا تناسب سرویس از شکل انتهای لوله.
• مقایسه قیمت دو پیشنهاد پیش از یکسان‌سازی تعداد سرها، ابعاد، پخ یا رزوه و مدارک.
• پذیرفتن نوع انتهای جایگزین بدون تأیید مکتوب مرجع فنی.

این خطاها به یک مشکل مشترک برمی‌گردند: اصطلاح کوتاه جای مشخصات فنی کامل را می‌گیرد. با تبدیل نوع سر لوله به فیلدهای روشن در استعلام، اختلاف‌های اتصال قبل از تحویل دیده می‌شوند و تصمیم تجاری بر پایه کالای هم‌سطح انجام می‌گیرد.

چگونه انتخاب کنیم؟

اگر مشخصات فنی پروژه نوع سر لوله و روش اتصال را تعیین کرده است، همان را با استاندارد، ابعاد و جزئیات لازم در استعلام ثبت کنید. اگر پیشنهاد فروشنده نوع انتهای دیگری دارد، آن را تفاوت فنی بدانید و برای تأیید به مرجع فنی ارجاع دهید. پخ یا رزوه‌داشتن لوله، به‌تنهایی معادل‌بودن آن با درخواست پروژه را ثابت نمی‌کند.

اگر نوع سر لوله در مشخصات فنی مشخص نشده، ابتدا باید روش اتصال، کد قابل‌اعمال و معیار پذیرش از تیم فنی روشن شود. انتخاب درست یک حکم عمومی میان plain، beveled و رزوه‌دار نیست؛ نوعی قابل بررسی است که با روش اتصال و نیاز مستند پروژه تطبیق دارد.

پس از تکمیل مشخصات فنی، برای استعلام تجاری مشاهده لوله مانیسمان را انجام دهید. قیمت و موجودی نباید جای کنترل روش اتصال، نوع سر لوله، ابعاد و مدارک را بگیرد.

منابع

1. ASME B16.25 Buttwelding Ends، ASME
2. ASME B1.20.1 Pipe Threads, General Purpose، ASME
3. ASME B31.3 Process Piping، ASME

رده‌های ۶۰، ۱۰۰ و ۱۴۰ پله‌های میانی نردبان ضخامت‌اند و فقط در سایزهای بزرگ تعریف شده‌اند؛ در NPS 2 و NPS 2 1/2 اصلاً وجود ندارند و در NPS 8 و بالاتر هر سه در دسترس‌اند. رده ۱۲۰ زودتر از بقیه، از حدود NPS 4، ظاهر می‌شود. دلیلش مهندسی است: فاصله ضخامت میان رده ۴۰ و ۸۰ در سایزهای کوچک حدود ۳۵ درصد و کمتر از یک میلی‌متر است ولی در NPS 24 به ۷۷ درصد و بیش از ۱۳ میلی‌متر می‌رسد.

• رده ۶۰ در جدول ابعادی مرجع برای NPS 2 و NPS 2 1/2 تعریف نشده است؛ در این سایزها نردبان رده از ۴۰ به ۸۰ و سپس مستقیم به ۱۶۰ می‌رود. The American Society of Mechanical Engineers
• در NPS 8 و بالاتر هر هفت پله ۴۰، ۶۰، ۸۰، ۱۰۰، ۱۲۰، ۱۴۰ و ۱۶۰ تعریف شده‌اند؛ برای NPS 8 ضخامت‌ها به ترتیب 8.18، 10.31، 12.70، 15.09، 18.26، 20.62 و 23.01 میلی‌متر است. Flange Bolt Chart
• جهش ضخامت از رده ۴۰ به رده ۸۰ در NPS 1/2 حدود ۳۵ درصد و کمتر از یک میلی‌متر است، ولی در NPS 24 به ۷۷ درصد و بیش از ۱۳ میلی‌متر می‌رسد — و رده ۶۰ دقیقاً از NPS 8 وارد جدول می‌شود، جایی که این جهش از ۵۵ درصد و چهار و نیم میلی‌متر می‌گذرد. Flange Bolt Chart
• قطر خارجی برای هر سایز اسمی در همه رده‌ها ثابت است و افزایش رده فقط ضخامت دیواره را زیاد و قطر داخلی را کم می‌کند. The American Society of Mechanical Engineers

خریداری که «لوله ۲ اینچ رده ۶۰» می‌خواهد، دنبال محصولی است که ساخته نمی‌شود — نه به این دلیل که کارخانه‌ای تولیدش نکرده، بلکه چون در جدول ابعادی مرجع، برای این سایز چنین رده‌ای تعریف نشده است. نردبان رده (Schedule) در همه قطرها یک شکل ندارد: در سایزهای کوچک چهار پله دارد و از ۸ اینچ به بالا هفت پله. این مقاله نشان می‌دهد پله‌های میانی کجا هستند، چرا همان‌جا هستند، و چطور از سفارش‌دادن یک محصول ناموجود جلوگیری کنید.

پاسخ کوتاه

رده‌های ۶۰، ۱۰۰ و ۱۴۰ پله‌های میانیِ نردبان ضخامت‌اند و فقط در سایزهای بزرگ تعریف شده‌اند؛ در NPS 2 و NPS 2 1/2 اصلاً وجود ندارند و در NPS 8 و بالاتر هر سه در دسترس‌اند. رده ۱۲۰ زودتر از بقیه، از حدود NPS 4، ظاهر می‌شود. دلیلش مهندسی است نه تجاری: فاصله ضخامت میان رده ۴۰ و ۸۰ در سایزهای کوچک حدود ۳۵ درصد و کمتر از یک میلی‌متر است، ولی در NPS 24 به ۷۷ درصد و بیش از ۱۳ میلی‌متر می‌رسد و آن‌جاست که پله میانی معنا پیدا می‌کند.

نردبان رده در هر سایز یکسان نیست

رایج‌ترین تصور غلط درباره رده این است که مجموعه‌ای ثابت از اعداد (۱۰، ۲۰، ۴۰، ۶۰، ۸۰، ۱۰۰، ۱۲۰، ۱۴۰، ۱۶۰) برای هر لوله‌ای در دسترس است. واقعیت این است که هر رده فقط برای بازه‌ای از سایزها تعریف شده:

به شکل عملی‌تر، برای هر سایز این رده‌ها در دسترس‌اند:

سه چیز در این جدول ارزش توجه دارد. اول اینکه در سایزهای زیر ۴ اینچ، بعد از رده ۸۰ مستقیم به رده ۱۶۰ می‌رسید و هیچ پله‌ای میانشان نیست. دوم اینکه NPS 3 1/2 حتی رده ۱۶۰ هم ندارد. سوم اینکه رده‌های ۲۰ و ۳۰ هم رفتار یکنواختی ندارند: رده ۲۰ از ۸ اینچ شروع می‌شود ولی رده ۳۰ از کوچک‌ترین سایز هست، و در ۵ و ۶ اینچ هیچ‌کدام تعریف نشده‌اند.

چرا پله‌های میانی فقط در سایز بزرگ لازم می‌شوند

این توزیع تصادفی نیست. اگر فاصله ضخامت میان رده ۴۰ و رده ۸۰ را در سایزهای مختلف حساب کنید، الگو خودش را نشان می‌دهد:

الگو روشن است: تا NPS 4 جهش رده ۴۰ به ۸۰ حدود ۳۵ تا ۴۲ درصد و کمتر از سه میلی‌متر است. از NPS 6 به بعد هم نسبت و هم اختلاف مطلق شروع به رشد می‌کنند، و دقیقاً از NPS 8 جایی که جهش به ۵۵ درصد و بیش از چهار و نیم میلی‌متر می‌رسد رده ۶۰ وارد جدول می‌شود.

معنای مهندسی‌اش ساده است. در یک لوله نیم‌اینچ، رفتن از رده ۴۰ به ۸۰ حدود یک میلی‌متر ضخامت اضافه می‌کند؛ تعریف پله‌ای میانی با نیم میلی‌متر اختلاف نه ساخت‌پذیر است و نه به‌صرفه. اما در یک لوله ۲۴ اینچ، همان جهش سیزده و نیم میلی‌متر فولاد است روی یک خط چند صد متری، تفاوتی چند تنی در وزن و هزینه. آن‌جا داشتن گزینه‌ای میانی که دقیقاً به فشار طراحی بخورد، ارزش تعریف‌کردن دارد.

ضخامت رده‌های میانی در سایزهای بزرگ

برای سایزهایی که هر هفت پله را دارند، ضخامت‌ها به این ترتیب‌اند:

ارقام بر حسب میلی‌متر و تبدیل‌شده از مقادیر اینچی جدول ابعادی مرجع‌اند. توجه کنید که رده‌ها ضخامت را تعیین می‌کنند نه قطر خارجی؛ قطر خارجی برای یک سایز مشخص در همه رده‌ها ثابت می‌ماند و افزایش ضخامت از قطر داخلی کم می‌کند.

رده ۱۲۰؛ استثنایی که زودتر شروع می‌شود

رده ۱۲۰ رفتار متفاوتی از بقیه پله‌های میانی دارد: در حالی که ۶۰ و ۱۰۰ و ۱۴۰ از NPS 8 شروع می‌شوند، رده ۱۲۰ از حدود NPS 4 در جدول‌ها دیده می‌شود.

دلیلش هم به همان منطق فاصله برمی‌گردد، ولی این بار در بالای نردبان. در NPS 4، رده ۸۰ برابر 8.56 میلی‌متر و رده ۱۶۰ برابر 13.49 میلی‌متر است یعنی جهشی نزدیک ۵۸ درصد. رده ۱۲۰ با 11.13 میلی‌متر تقریباً وسط این فاصله می‌نشیند. در همان سایز، فاصله رده ۴۰ تا ۸۰ فقط ۴۲ درصد است و پله‌ای لازم ندارد.

پس اگر در سایز ۴ تا ۶ اینچ به ضخامتی میان رده ۸۰ و ۱۶۰ نیاز دارید، رده ۱۲۰ گزینه استانداردی است که وجود دارد و این نکته‌ای است که در بیشتر محتوای فارسی این حوزه اصلاً مطرح نمی‌شود، چون معمولاً فقط ۴۰ و ۸۰ توضیح داده می‌شوند.

جدول‌ها سر مرز اختلاف دارند

هنگام تهیه این مقاله، دو مرجع ابعادی معتبر را کنار هم گذاشتیم و در سایزهای بزرگ کاملاً بر هم منطبق بودند ولی دقیقاً سر مرز شروع رده ۶۰ اختلاف داشتند: یکی رده ۶۰ را برای NPS 4 تعریف‌نشده نشان می‌داد و دیگری برایش عددی می‌آورد.

این را پنهان نمی‌کنیم، چون خودش یک درس عملی است. جدول‌های ابعادی که در وب منتشر می‌شوند، از ویرایش‌های مختلف استاندارد گرفته شده‌اند و مجموعه رده‌های تعریف‌شده در طول زمان تغییر کرده است. برای سایزهای متوسط و بزرگ این اختلاف دیده نمی‌شود، ولی برای سایزهای کوچک و رده‌های میانی، مرزها همان‌جایی است که مراجع از هم جدا می‌شوند.

آنچه در عمل باید انجام دهید:

برای سایزهای NPS 2 و NPS 2 1/2 مطمئن باشید رده ۶۰ وجود ندارد؛ هر دو مرجع در این نقطه هم‌نظرند. برای NPS 8 و بالاتر مطمئن باشید هر هفت پله وجود دارد؛ اینجا هم اختلافی نیست. برای NPS 4 تا NPS 6، پیش از سفارش رده میانی، ویرایش استانداردی را که مشخصات فنی (Specification) پروژه نام برده مبنا بگیرید، نه یک جدول اینترنتی.

چگونه رده درست را انتخاب کنیم؟

رده یک کد ابعادی است و به‌تنهایی فشار مجاز را تعیین نمی‌کند. مسیر درست انتخاب سه قدم دارد:

۱. از سرویس شروع کنید، نه از رده. فشار و دمای طراحی، سیال، خوردگی مجاز و کد طراحی پروژه، ضخامت لازم را تعیین می‌کنند. خروجی این محاسبه یک عدد ضخامت است، نه یک شماره رده.

۲. ضخامت لازم را به نزدیک‌ترین رده موجودِ بالاتر گرد کنید. اینجاست که پله‌های میانی ارزش پیدا می‌کنند: اگر محاسبه ۱۱ میلی‌متر داد و در NPS 8 کار می‌کنید، رده ۶۰ با 10.31 میلی‌متر کافی نیست ولی رده ۸۰ با 12.70 میلی‌متر بیش از نیاز است و همین اختلاف روی وزن و قیمت اثر دارد. در سایزی که پله میانی ندارد، چاره‌ای جز رفتن به پله بعدی نیست.

۳. موجودی بازار را جدا از تعریف استاندارد بررسی کنید. تعریف‌شدن یک رده در استاندارد به معنای موجودبودنش در بازار ایران نیست. رده‌های ۶۰، ۱۰۰ و ۱۴۰ حتی در سایزهای بزرگ هم کالای عمومی انبار نیستند و معمولاً سفارشی‌اند. پیش از قطعی‌کردن طراحی، در دسترس‌بودن (Availability) و زمان تأمین را بپرسید.

چارچوب کامل انتخاب رده در راهنمای رده لوله مانیسمان آمده و مقایسه دو رده پرکاربرد در تفاوت رده ۴۰ و ۸۰. برای سایزها و شرایط روز، قیمت و خرید لوله مانیسمان مرجع است.

اشتباه‌های رایج

• سفارش رده‌ای که در آن سایز تعریف نشده. «لوله ۲ اینچ رده ۶۰» یا «لوله ۳ اینچ رده ۱۲۰» محصول ناموجودند. اگر فروشنده چنین چیزی را تأیید کرد، احتمالاً دارد ضخامت نزدیک را بدون اعلام جایگزین می‌کند.
• فرض‌کردن اینکه شماره بزرگ‌تر همیشه انتخاب امن‌تری است. ضخامت بیشتر یعنی وزن و هزینه بیشتر و در برخی کاربردها اتصال دشوارتر. رده باید از محاسبه بیاید نه از احتیاط.
• خلط رده با گرید. رده ضخامت است و گرید جنس. لوله رده ۱۶۰ از گرید ضعیف، لزوماً بهتر از رده ۸۰ از گرید مناسب نیست.
• استفاده از یک جدول اینترنتی بدون ویرایش مشخص. مرزهای رده‌های میانی همان‌جایی است که مراجع اختلاف پیدا می‌کنند.
• نپرسیدن موجودی پیش از قطعی‌کردن طراحی. رده‌ای که در استاندارد هست ولی در بازار نیست، پروژه را پشت تأمین نگه می‌دارد.
• فرض‌کردن اینکه رده روی قطر خارجی اثر دارد. قطر خارجی برای یک سایز ثابت است؛ رده فقط ضخامت و در نتیجه قطر داخلی را عوض می‌کند.

منابع

1. ASME B36.10M Welded and Seamless Wrought Steel Pipe، The American Society of Mechanical Engineers
2. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
3. API Specification 5L — Line Pipe، American Petroleum Institute
4. ASME B36.10M Pipe Schedule Chart — Wall Thickness u0026amp; Weights، Flange Bolt Chart
5. Standard Pipe Schedules and Sizes Chart Table Data، Engineers Edge

لوله فولادی مثل لوازم خانگی خراب نمی‌شود که گارانتی تعمیر بخواهد؛ مسئله تقریباً همیشه انطباق است، یعنی اینکه کالای تحویلی همان چیزی باشد که سفارش داده‌اید. آنچه ادعا را قابل پیگیری می‌کند سه چیز است: مشخصات صریح در سفارش، مدرک محموله‌ای که به همان محموله وصل باشد نه گزارش عمومی کارخانه، و صورت‌جلسه‌ای که مغایرت را پیش از مصرف ثبت کند.

• استاندارد EN 10204 چهار نوع سند بازرسی تعریف می‌کند: 2.1 اظهار انطباق، 2.2 گزارش آزمون، 3.1 گواهی بازرسی و 3.2 گواهی بازرسی با تأیید ثالث. British Standards Institution
• اسناد نوع 2.1 و 2.2 بر پایه بازرسی غیراختصاصی صادر می‌شوند و به محموله خریدار گره نخورده‌اند؛ فقط 3.1 و 3.2 بر پایه آزمون روی همان محصول ارسالی‌اند. British Standards Institution
• پس از برش یا نصب، بازگرداندن کالا عملاً ممکن نیست و اثبات اینکه عیب از ابتدا وجود داشته دشوار می‌شود؛ پنجره رد کالا پیش از اولین برش بسته می‌شود.
• برای خروجی نامنطبق چند مسیر شناخته‌شده وجود دارد: اصلاح، جداسازی و توقف، برگشت به تأمین‌کننده، و پذیرش با ارفاق که نیازمند تأیید کتبی مرجع مجاز است. International Organization for Standardization

عبارت «فروش با ضمانت کیفیت» در این بازار زیاد نوشته می‌شود، ولی تقریباً هیچ‌جا توضیح داده نمی‌شود که آن ضمانت دقیقاً چه چیزی را پوشش می‌دهد، تا چه زمانی اعتبار دارد و با چه مدرکی قابل استناد است. نتیجه‌اش این است که وقتی محموله‌ای با سفارش نمی‌خواند، خریدار و فروشنده هر دو سراغ حافظه و تماس تلفنی می‌روند، نه سراغ سند. این مقاله نشان می‌دهد چه چیزی یک ادعا را قابل پیگیری می‌کند و چه چیزی آن را از همان روز اول بی‌اثر می‌کند.

پاسخ کوتاه

لوله فولادی مثل لوازم خانگی «خراب» نمی‌شود که گارانتی تعمیر بخواهد؛ مسئله تقریباً همیشه انطباق است اینکه کالای تحویلی همان چیزی باشد که سفارش داده‌اید. آنچه ادعای شما را قابل پیگیری می‌کند، سه چیز است: مشخصات صریح در سفارش، مدرک محموله‌ای که به همان محموله وصل باشد (نه گزارش عمومی کارخانه)، و صورت‌جلسه‌ای که مغایرت را پیش از مصرف ثبت کند. اگر هر کدام از این سه نباشد، «ضمانت کیفیت» یک عبارت تبلیغاتی باقی می‌ماند.

«گارانتی» مدل ذهنی اشتباهی است

گارانتی در ذهن ما با کالایی گره خورده که کار می‌کند و بعد از مدتی از کار می‌افتد: یخچال، موتور، دستگاه. برای چنین کالایی، ضمانت یعنی تعهد به تعمیر یا تعویض در بازه‌ای مشخص.

لوله فولادی این‌طور نیست. یک شاخه لوله با گرید درست و ضخامت درست، ده‌ها سال کار می‌کند و اگر مشکلی پیش بیاید، تقریباً همیشه ریشه‌اش یکی از این دوتاست: یا کالا از ابتدا آن چیزی نبوده که سفارش داده شده، یا در جایی به کار رفته که برایش طراحی نشده بود.

پس پرسش درست «گارانتی چند ساله است؟» نیست. پرسش‌های درست این‌ها هستند:

• کالای تحویلی با کدام سند ثابت می‌کند که مطابق سفارش است؟
• اگر مطابق نبود، تا چه زمانی و با چه رویه‌ای می‌شود ردش کرد؟
• تکلیف کالایی که نامنطبق تشخیص داده شده چیست؟

بقیه این مقاله همین سه پرسش است.

زنجیره مدرک؛ چیزی که ادعا را ممکن می‌کند

هر ادعای مرجوعی در نهایت به یک زنجیره چهار حلقه‌ای تکیه می‌کند. اگر یک حلقه غایب باشد، زنجیره باز است و ادعا اثبات‌شدنی نیست.

حلقه یک: سفارش مشخص. اگر روی پیش‌فاکتور نوشته «لوله ۴ اینچ»، هیچ چیزی نقض نشده که بشود به آن استناد کرد. سفارشی که استاندارد، گرید، ضخامت یا رده (Schedule)، طول، نوع انتها و مدارک مورد انتظار را نوشته باشد، معیار قابل سنجش می‌سازد. سفارش مبهم، ادعا را از همان لحظه امضا بی‌اثر می‌کند.

حلقه دو: مدرک محموله. گواهی آزمایش کارخانه (MTC) سندی است که مشخصات و نتایج آزمون یک محموله را اعلام می‌کند. اما و این نکته‌ای است که بخش بعدی کاملش می‌کند همه گواهی‌ها به محموله شما وصل نیستند.

حلقه سه: مارکینگ و شماره ذوب (Heat Number). مدرک تا وقتی به بدنه لوله وصل نشود، درباره کالای شما حرف نمی‌زند. شماره ذوب حک‌شده روی لوله همان پلی است که گواهی را به محموله می‌چسباند. روش خواندن و تطبیق آن در بررسی اصالت و مارکینگ لوله مانیسمان آمده است.

حلقه چهار: ثبت مغایرت در زمان تحویل. اگر مغایرتی هست و در همان تحویل مکتوب نشود، بعداً اثباتش تقریباً غیرممکن می‌شود. یک صورت‌جلسه ساده امضاشده توسط تحویل‌گیرنده و راننده، با تاریخ و تعداد و شرح مشاهده، از هر تماس تلفنی محکم‌تر است.

مدرک محموله از چه نوعی است؟ چهار سطح

اینجا مهم‌ترین تفکیک این مقاله است و تقریباً در هیچ محتوای فارسی این حوزه نیامده. استاندارد EN 10204 چهار نوع سند بازرسی برای محصولات فلزی تعریف می‌کند و تفاوتشان در دو چیز است: چه کسی آن را تأیید کرده و آزمون‌ها روی کدام کالا انجام شده.

خط جداکننده میان 2.2 و 3.1 است. دو نوع اول بر پایه بازرسی غیراختصاصی صادر می‌شوند، یعنی نشان می‌دهند کارخانه چه چیزی تولید می‌کند — نه اینکه در این محموله چه چیزی تحویل شما شده. دو نوع بعدی بر پایه بازرسی اختصاصی روی همان محصولی هستند که برای شما ارسال شده.

پیامد عملی‌اش مستقیم است: اگر مدرک محموله شما از نوع 2.2 باشد و بعداً اختلافی درباره خواص مکانیکی پیش بیاید، آن سند درباره لوله‌های شما چیزی نمی‌گوید. برای خریدهایی که ریسک فنی دارند، نوع سند باید در همان استعلام مشخص شود، نه اینکه بعد از تحویل هرچه فرستادند پذیرفته شود.

پنجره زمانی؛ تا کِی می‌شود رد کرد

عملاً سه پنجره وجود دارد و هر کدام به بعدی باریک‌تر می‌شود:

پیش از تخلیه. بهترین لحظه. مغایرت آشکار سایز اشتباه، تعداد کم، آسیب حمل، نبود مارکینگ همین‌جا دیده و ثبت می‌شود و کالا اصلاً از کامیون پایین نمی‌آید. هزینه برگشت هم حداقل است.

پس از تخلیه و پیش از مصرف. مغایرت‌هایی که با اندازه‌گیری و تطبیق مدارک پیدا می‌شوند ضخامت کمتر از سفارش، اختلاف وزن خارج از تلرانس (Tolerance)، ناهمخوانی شماره ذوب با گواهی. کالا هنوز دست‌نخورده است و برگشتش ممکن.

پس از برش، جوش یا نصب. اینجا عملاً پنجره بسته است. کالایی که برش خورده یا نصب شده، هم قابل برگشت نیست و هم اثبات اینکه عیب از ابتدا وجود داشته دشوار می‌شود. هر بحثی از این نقطه به بعد، به خسارت تبدیل می‌شود نه مرجوعی و مسیرش هم قراردادی است نه تجاری.

قاعده عملی: هر شکی که دارید، پیش از اولین برش رفعش کنید. یک ساعت تأخیر در شروع کار، ارزان‌تر از یک محموله غیرقابل‌برگشت است.

کالای نامنطبق چه سرنوشتی دارد

وقتی کالایی نامنطبق تشخیص داده شد، «برگشت» تنها گزینه نیست. در نظام‌های کیفیت مبتنی بر ISO 9001، برای خروجی نامنطبق چند مسیر شناخته‌شده وجود دارد و انتخاب میانشان باید مکتوب و توسط مرجع مجاز انجام شود:

• اصلاح: اگر عیب قابل رفع باشد و رفعش کالا را به محدوده قابل قبول برگرداند.
• جداسازی و توقف: کالا از مسیر عادی مصرف بیرون گذاشته می‌شود تا تکلیفش روشن شود. این مهم‌ترین اقدام فوری است، چون از مصرف اشتباهی جلوگیری می‌کند.
• برگشت به تأمین‌کننده: مسیر متعارف وقتی مغایرت اساسی است.
• پذیرش با ارفاق: یعنی کالا با وجود انحراف، برای همان کاربرد مشخص پذیرفته شود ولی فقط با تأیید کتبی مرجع فنی مجاز و با ثبت اینکه چه انحرافی پذیرفته شده.

گزینه چهارم در بازار زیاد اتفاق می‌افتد و تقریباً هیچ‌وقت مکتوب نمی‌شود. همان جاست که اختلاف‌های بعدی متولد می‌شوند: کسی شفاهی گفته «اشکالی ندارد» و بعد معلوم شده داشته. اگر قرار است انحرافی پذیرفته شود، نوشتنش سه دقیقه وقت می‌گیرد و ماه‌ها بحث را حذف می‌کند.

نکته مهم دیگر: تصمیم درباره پذیرش یا رد، تصمیم فنی است نه تجاری. فروشنده می‌تواند گزینه‌ها را توضیح دهد، اما اینکه انحراف مشخصی برای سرویس پروژه قابل قبول است یا نه، باید توسط طراح، ناظر یا مرجع فنی تعیین‌شده در قرارداد تأیید شود.

چه چیزی را باید در سفارش بنویسید

بیشتر ادعاهای شکست‌خورده، پیش از تحویل شکست خورده‌اند — در متن سفارش. این هشت قلم، سفارش را به سندی تبدیل می‌کند که ادعا از آن در می‌آید:

قلم آخر مهم‌ترین و کم‌نوشته‌ترین است. یک جمله کافی است: «اعلام مغایرت تا [تعداد] روز کاری پس از تحویل و پیش از هرگونه برش یا نصب، به‌صورت کتبی همراه صورت‌جلسه تحویل.» همین یک جمله، هم مهلت را روشن می‌کند و هم شکل اعلام را.

در آهن‌تودی، کنترل هنگام تحویل شامل تطبیق سایز و ضخامت و تعداد با سفارش، بررسی مارکینگ و مدارک محموله، و ثبت هر مغایرت پیش از تخلیه است.^۱ چارچوب کامل استعلام هم در چک‌لیست خرید لوله مانیسمان آمده و برای دیدن شرایط روز، قیمت و خرید لوله مانیسمان مرجع است.

اشتباه‌های رایج

1. اتکا به عبارت «با ضمانت» در تبلیغ: این عبارت تعهد قابل اجرا نمی‌سازد. آنچه تعهد می‌سازد، متن سفارش و رویه اعلام مغایرت است
2. پذیرفتن هر مدرکی به‌عنوان گواهی: سند نوع 2.2 درباره محموله شما حرف نمی‌زند. اگر خرید حساس است، نوع سند را در استعلام بخواهید.
3. تخلیه کامل پیش از کنترل: وقتی بار پایین آمد، بحث برگشت گران می‌شود. کنترل اولیه روی کامیون انجام می‌شود.
4. اعلام شفاهی مغایرت: تماس تلفنی مدرک نیست. یک پیام کتبی با تاریخ و شرح، حداقل کاری است که باید انجام شود.
5. شروع برش یا نصب با وجود شک: این کار پنجره مرجوعی را می‌بندد و بحث را به خسارت تبدیل می‌کند.
6. پذیرش شفاهی انحراف: اگر انحرافی پذیرفته می‌شود، همان‌جا مکتوب شود که چه چیزی و برای چه کاربردی پذیرفته شده.
7. نبود تطبیق شماره ذوب: گواهی بدون تطبیق با مارکینگ، به محموله شما وصل نیست.

منابع

1. BS EN 10204:2004 Metallic products — Types of inspection documents، British Standards Institution
2. ISO 9001:2015 Quality management systems — Requirements، International Organization for Standardization
3. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
4. BS EN 10204 Certificate Types، Acton Bright Steel
