لوله مانیسمان ابهر (آسین ابهر)؛ کارخانه، سایز، استاندارد و ظرفیت

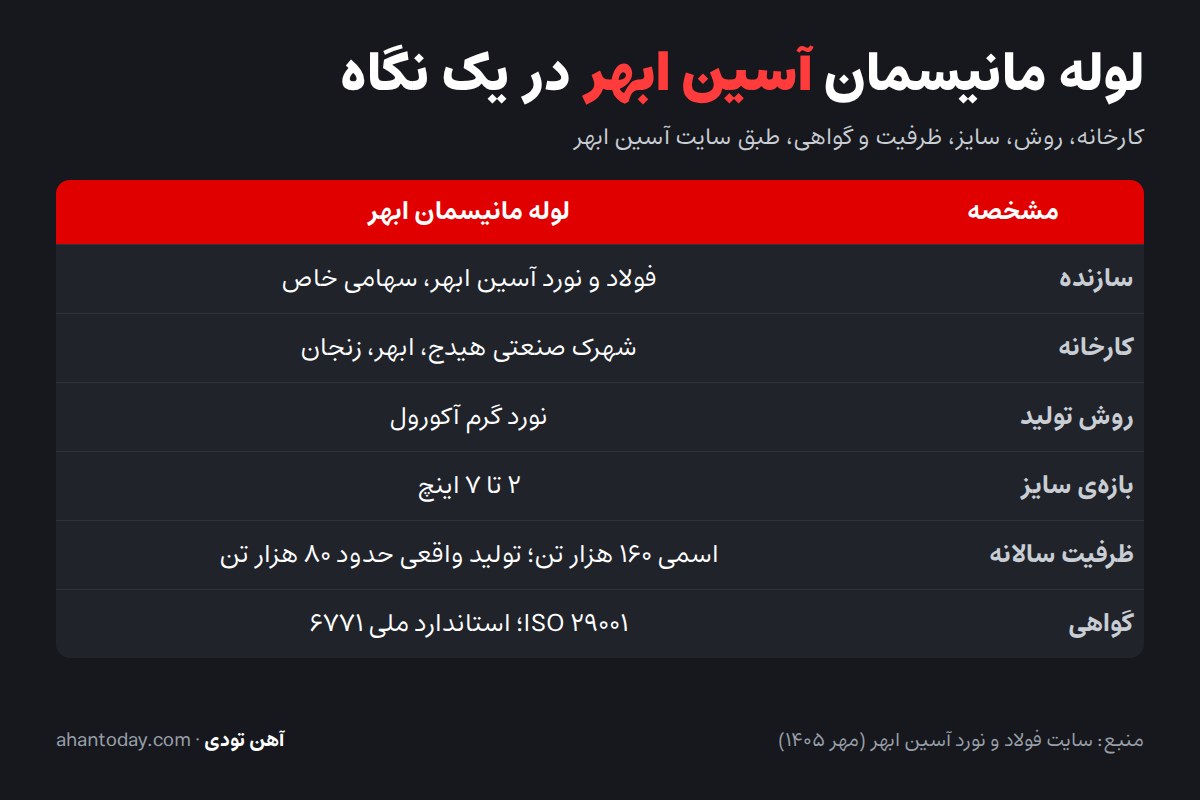

• آسین ابهر شرکتی خصوصی است که در ۱۳۹۹ در شهرک صنعتی هیدج تأسیس شد و لوله‌ی ۲ تا ۷ اینچ را با آکورول می‌سازد؛ ظرفیت اسمی ۱۶۰ هزار تن و تولید واقعی حدود ۸۰ هزار تن با دو خط فعال. سایت آسین ابهر
• گواهی ISO 29001 (مدیریت کیفیت صنایع نفت و گاز) دارد و بازرسی شخص ثالث با IEI،‏ ISQI،‏ GL،‏ IS Tehran و فلات پژواک است؛ آزمایشگاهش در مسیر ISO 17025 است. سایت آسین ابهر
• جدول API 5L سایت ضخامت استاندارد (STD) ۲ تا ۶ اینچ را با گریدهای A25،‏ A و B آورده؛ از ۳٫۹ میلی‌متر در ۲ اینچ تا ۷٫۱ میلی‌متر در ۶ اینچ. آسین ابهر، لوله‌ی API 5L
• در آگهی‌های ترب (مهر ۱۴۰۵) ۴۷ کالا نام «ابهر» دارند، همه ۲ تا ۶ اینچ و در رده‌های ۴۰، ۸۰ و ۱۶۰. بررسی آهن‌تودی از آگهی‌های ترب

آسین ابهر: کارخانه‌ای تازه در هیدج

مجتمع فولاد و نورد آسین ابهر شرکت سهامی خاص است که در ۱۳۹۹ برای کم کردن واردات لوله‌ی بدون درز، به‌ویژه در نفت و گاز، تأسیس شد. کارخانه در شهرک صنعتی هیدج، شهرستان ابهر در استان زنجان، بلوار حاج آخوند است. شرکت خودش را «دانش‌بنیان» معرفی می‌کند و می‌گوید در بخش نخست فاز اول برای حدود ۵۰۰ نفر به‌طور مستقیم و ۳۰۰ نفر غیرمستقیم کار ایجاد کرده است.

مسیر توسعه طبق سایت: ساخت سوله‌ها و فونداسیون، نصب خطوط، تولید آزمایشی طبق ASTM، سپس لوله‌ی API، ورود به وندور لیست و تولید لوله‌ی API 5CT. خطوط عملیات حرارتی و رزوه‌زنی هنوز «اضافه خواهند شد»؛ یعنی لوله‌ای که به کوئنچ و تمپر یا رزوه‌ی کارخانه‌ای نیاز دارد را پیش از سفارش بپرسید. شرکت از مذاکره برای صادرات به ۵ کشور هم خبر داده است.

آکورول و ظرفیت

در آکورول (Accu-Roll) پوسته‌ی سوراخ‌شده روی میله‌ی مندرل بین غلتک‌های مورب می‌چرخد و جلو می‌رود تا بلند و نازک شود؛ بعد نورد کاهشی قطر نهایی را می‌دهد. آسین ابهر از این روش دقت ابعادی، سطح داخلی و خارجی مناسب و ضایعات کمتر را انتظار دارد؛ پاسارگاد هم مندرل آکورول دارد و اهواز پوش‌بنچ. مراحل نورد در خط تولید لوله مانیسمان آمده است.

ظرفیت اسمی ۱۶۰ هزار تن و تولید واقعی حدود ۸۰ هزار تن است، یعنی نیمی از ظرفیت. آسین ابهر تنها کارخانه‌ی داخلی است که هر دو عدد را اعلام کرده؛ بقیه فقط ظرفیت طراحی را گفته‌اند (برند لوله مانیسمان).

سایز و ضخامت لوله مانیسمان ابهر

بازه‌ی اعلامی ۲ تا ۷ اینچ است. جدول رده ۴۰ و ۸۰ سایت آسین ابهر این سایزها را دارد و ستون آخر تعداد کالاهای «ابهر» در ترب است:

• ۳ و ۱/۲ اینچ: در جدول رده ۴۰ و ۸۰ سایت هست، با ضخامت ۵٫۷۴ و ۸٫۰۸ میلی‌متر طبق ASME B36.10M. این سایز در بازار کم است و آگهی ابهر برایش ندیدیم.
• قطر ۱۲۷ میلی‌متر: جدول رده ۴۰ و ۸۰ سایت ردیفی با قطر ۱۲۷ میلی‌متر هم دارد که در ASME B36.10M نیست و قطر لوله‌ی جداری ۵ اینچ API 5CT است. ۷ اینچ (۱۷۷٫۸ میلی‌متر) هم قطر لوله‌ی جداری است (تفاوت API 5L و API 5CT).
• رده ۱۶۰: ابهر تنها برندی است که در ترب کالای رده ۱۶۰ دارد، در ۲، ۲ و ۱/۲ و ۳ اینچ؛ ضخامت رده ۱۶۰ این سه سایز ۸٫۷۴، ۹٫۵۳ و ۱۱٫۱۳ میلی‌متر است.
• همه در بازه: هر ۴۷ کالای ابهر در ترب ۲ تا ۶ اینچ‌اند. این برخلاف «اهواز» و «کاوه» است که کالاهایی بیرون از بازه‌ی اعلامی‌شان دارند.

سایت ابهر جدول «رده ۲۰» هم دارد که همان ضخامت‌های بازار است (۳ میلی‌متر در ۲ اینچ تا ۵ میلی‌متر در ۶ اینچ)؛ «رده ۲۰» زیر ۸ اینچ در ASME B36.10M نیست (لوله مانیسمان رده ۲۰).

استانداردها و گواهی‌ها

• آب و گاز: لوله‌ی شبکه‌ی آب‌رسانی طبق استاندارد ملی ایران ۶۷۷۱ و لوله‌ی شبکه‌ی گازرسانی طبق استاندارد ملی ۳۵۷۴.
• نفت و پتروشیمی: ASTM،‏ API،‏ IPS،‏ DIN و JIS.
• API 5L: ضخامت استاندارد ۲ تا ۶ اینچ با گریدهای A25،‏ A و B؛ A25 تا ۵ اینچ.
• API 5CT: لوله‌ی جداری و مغزی چاه؛ شرکت در وندور لیست است ولی خط عملیات حرارتی و رزوه‌زنی‌اش هنوز در برنامه است.
• گواهی و نظارت: گواهی ISO 29001 و استاندارد ملی ۶۷۷۱، نظارت سازمان ملی استاندارد و بازرسی IEI،‏ ISQI،‏ GL،‏ IS Tehran و فلات پژواک؛ آزمایشگاه در مسیر ISO 17025.

کنترل کیفیت طبق سایت با برنامه‌ی کنترل کیفیت (QCP) در ایستگاه‌های خط انجام می‌شود: مواد اولیه، برش شمش، خط گرم و کنترل ابعادی و ظاهری. گرید هر محموله را گواهی همان محموله می‌گوید؛ معنی گریدها در X42 یا X52 و A106 گرید B یا C آمده است.

یک شاخه‌ی «ابهر» را چطور بسنجیم

• گواهی کارخانه (MTC): نام آسین ابهر، استاندارد و گرید، سایز، ضخامت و شماره‌ی ذوب؛ همان شماره روی بدنه.
• سایز در بازه: ۲ تا ۷ اینچ؛ «ابهر ۱ اینچ» با بازه‌ی اعلامی نمی‌خواند.
• ضخامت در هر نقطه: دست‌کم ۸۷٫۵٪ اسمی؛ برای ۳ اینچ رده ۴۰ (۵٫۴۹ میلی‌متر) یعنی ۴٫۸۰ میلی‌متر.
• وزن شاخه: ۳٫۵٪ کمتر تا ۱۰٪ بیشتر از وزن نظری (ASTM A530)؛ برای ۳ اینچ رده ۴۰ شش‌متری ۶۵٫۴ تا ۷۴٫۵ کیلوگرم.

محدوده‌ها در تلرانس لوله مانیسمان و خواندن گواهی در راهنمای MTC آمده است.

خرید لوله مانیسمان ابهر

در فهرست آهن‌تودی لوله‌ی ایرانی ۱ تا ۸ اینچ در رده‌های ۲۰، ۴۰ و ۸۰ است و برند کارخانه روی کالا ثبت نشده؛ کارخانه‌ی محموله‌ی موجود را هنگام سفارش بپرسید و در گواهی ببینید. سایزهای ایرانی رده ۴۰ در بازه‌ی ابهر: ۲ اینچ، ۲ و ۱/۲ اینچ، ۳ اینچ، ۴ اینچ، ۵ اینچ، ۶ اینچ. قیمت روز در قیمت لوله مانیسمان است.
