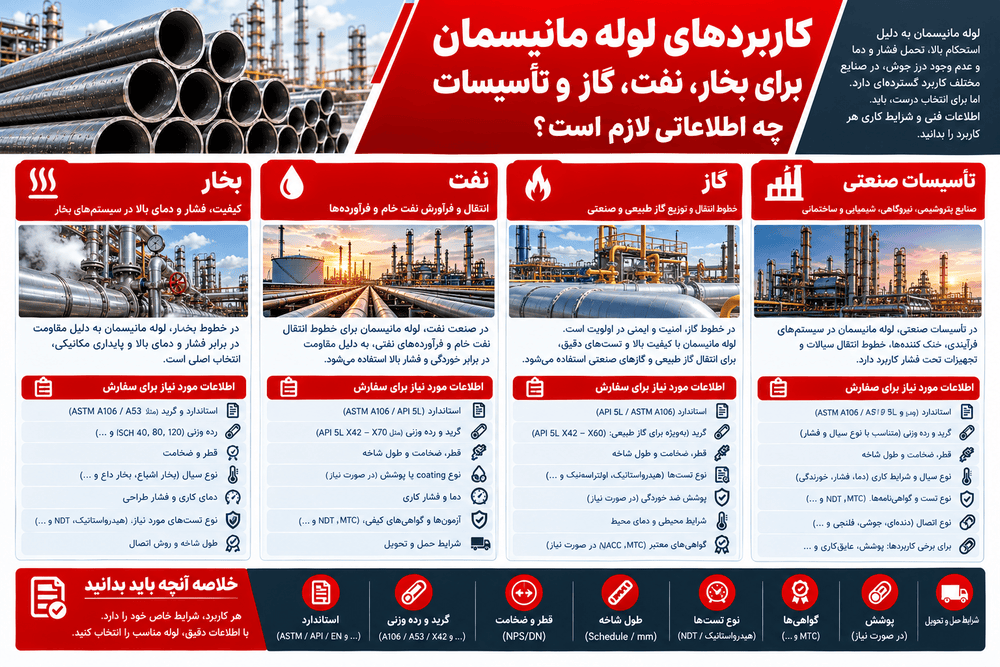

کاربردهای لوله مانیسمان؛ برای بخار، نفت، گاز و تأسیسات چه اطلاعاتی لازم است؟
۵ دقیقه مطالعهلوله مانیسمان یک محصول واحد نیست؛ بسته به کاربرد، استاندارد و گرید متفاوتی برایش تعریف شده. برای بخار و دمای بالا معمولاً ASTM A106، برای خط انتقال نفت و گاز API 5L، برای سرویس سرد ASTM A333، برای دمای بالای آلیاژی ASTM A335 و برای تأسیسات عمومی ASTM A53 مطرح می‌شوند. پس پرسش درست «کدام لوله مانیسمان؟» نیست، بلکه «کدام استاندارد و گرید برای این سرویس؟» است.
- ASTM A106 لولهی بدون درز فولاد کربنی برای سرویس دمای بالا را پوشش می‌دهد رایج‌ترین مرجع برای خطوط بخار و فرایندی. ASTM A106/A106M
- ASTM A333 برای سرویس دمای پایین تعریف شده؛ جایی که فولاد معمولی ترد میشود. ASTM A333/A333M
- ASTM A335 لولهی فولاد آلیاژی فریتی (کروم-مولیبدن، مثل P11 و P22) برای دماهایی است که از توان فولاد کربنی بالاتر می‌رود. ASTM A335/A335M
- نبود خط جوش طولی به‌تنهایی معیار انتخاب نیست. در بسیاری از کاربردها لولهی درزدار با کنترل کیفیت کافی هم پذیرفته میشود.
وقتی کسی می‌گوید «لوله مانیسمان می‌خواهم برای بخار» یا «برای گاز»، هنوز چیزی سفارش نداده است. «مانیسمان» فقط روش ساخت را می‌گوید اینکه لوله از یک شمش توپر سوراخ شده و خط جوش طولی ندارد. ولی آنچه تناسب لوله با یک سرویس را تعیین میکند، جنس فولاد، گرید و استانداردی است که آن را تعریف کرده.
این راهنما نقشه‌ی «کاربرد ← استاندارد» را می‌دهد تا بتوانید استعلامتان را از یک جمله‌ی کلی به یک سفارش قابل‌قیمت‌گذاری تبدیل کنید.
فهرست مطالب
- چه چیزی انتخاب را تعیین میکند؟
- نقشه‌ی استاندارد به کاربرد
- بخار و دمای بالا
- نفت، گاز و پتروشیمی
- سرویس سرد و دمای پایین
- آتشنشانی و تأسیسات عمومی
- نیروگاه و واحدهای بخار پرفشار
- صنایع غذایی، دارویی و سیال خورنده
- کجا لوله درزدار هم کافی است؟
- سه نمونه: از یک جمله‌ی مبهم تا یک سفارش
- کاربردهای غیرسیالی: وقتی لوله بار می‌برد نه سیال
- شش داده‌ای که استعلام را دقیق میکند
- اشتباه‌های رایج
- سؤالات متداول
چه چیزی انتخاب را تعیین میکند؟
چهار متغیر، بیشتر از بقیه تعیین‌کننده‌اند:
- دمای کار. مرز اصلی است. فولاد کربنی در دمای بالا استحکامش را از دست می‌دهد و در دمای خیلی پایین ترد میشود؛ هر دو سر این طیف، استاندارد جداگانه دارند.
- فشار طراحی. با قطر، ضخامت دیواره و گرید سروکار دارد.
- سیال و خورندگی آن. حضور H₂S، اسید یا کلراید می‌تواند کل خانواده‌ی متریال را عوض کند.
- کد و مقررات حاکم بر پروژه. حرف آخر را می‌زند و ممکن است گزینه‌های فنی مجاز را محدودتر کند.
«مانیسمان» روش ساخت است، نه مشخصات. تا وقتی استاندارد و گرید مشخص نشده، دو پیشنهاد قیمت برای «لوله مانیسمان ۴ اینچ» می‌توانند دو محصول کاملاً متفاوت باشند.
نقشه‌ی استاندارد به کاربرد
این جدول نقطه‌ی شروع گفت‌وگو با تأمین‌کننده است — نه جایگزین مشخصات فنی پروژه:
| استاندارد | دامنه‌ی رسمی | کجا مطرح میشود |
|---|---|---|
| ASTM A106 | لوله بدون درز فولاد کربنی برای سرویس دمای بالا | بخار، خطوط فرایندی، پالایشگاه |
| API 5L | لوله خط انتقال (Line Pipe) | خطوط انتقال نفت، گاز و آب |
| ASTM A333 | لوله بدون درز و جوشی برای سرویس دمای پایین | خطوط برودتی، گاز مایع، سرویس سرد |
| ASTM A335 | لوله بدون درز فولاد آلیاژی فریتی برای دمای بالا | سوپرهیتر، نیروگاه، دمای بالاتر از توان فولاد کربنی |
| ASTM A312 | لوله فولاد زنگ‌نزن آستنیتی | سیال خورنده، صنایع غذایی و دارویی، شیمیایی |
| ASTM A53 | لوله سیاه و گالوانیزه، جوشی و بدون درز | تأسیسات عمومی، آب، هوای فشرده، سازه |
بخار و دمای بالا
در سرویس بخار، متغیر تعیینکننده دمای طراحی است، نه فقط فشار. با بالا رفتن دما، تنش مجاز فولاد کاهش پیدا میکند؛ یعنی همان لوله در دمای بالاتر، فشار کمتری را تحمل میکند.
- برای محدودهی متعارف بخار، ASTM A106 گرید B رایج‌ترین انتخاب بازار است.
- اگر استحکام بیشتری لازم باشد، گرید C همان استاندارد مطرح میشود.
- وقتی دما از توان فولاد کربنی بالاتر می‌رود، بحث به ASTM A335 و گریدهای کروم-مولیبدن (P11، P22) منتقل میشود.
- برای لولهی داخل خودِ دیگ بخار، خانواده‌ی متفاوتی مطرح است.

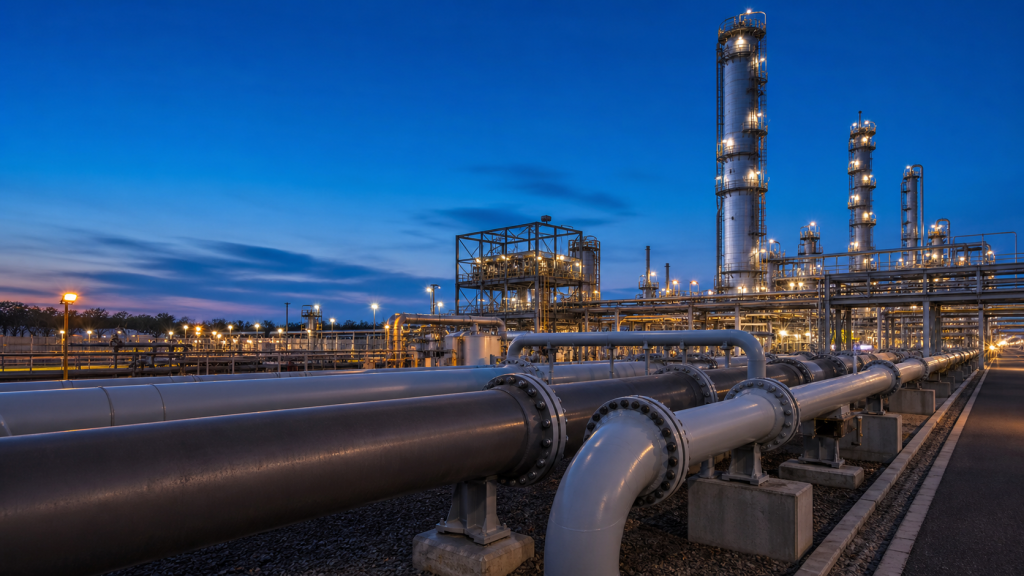

نفت، گاز و پتروشیمی
اینجا باید دو چیز را از هم جدا کرد که در گفت‌وگوی روزمره قاطی می‌شوند:

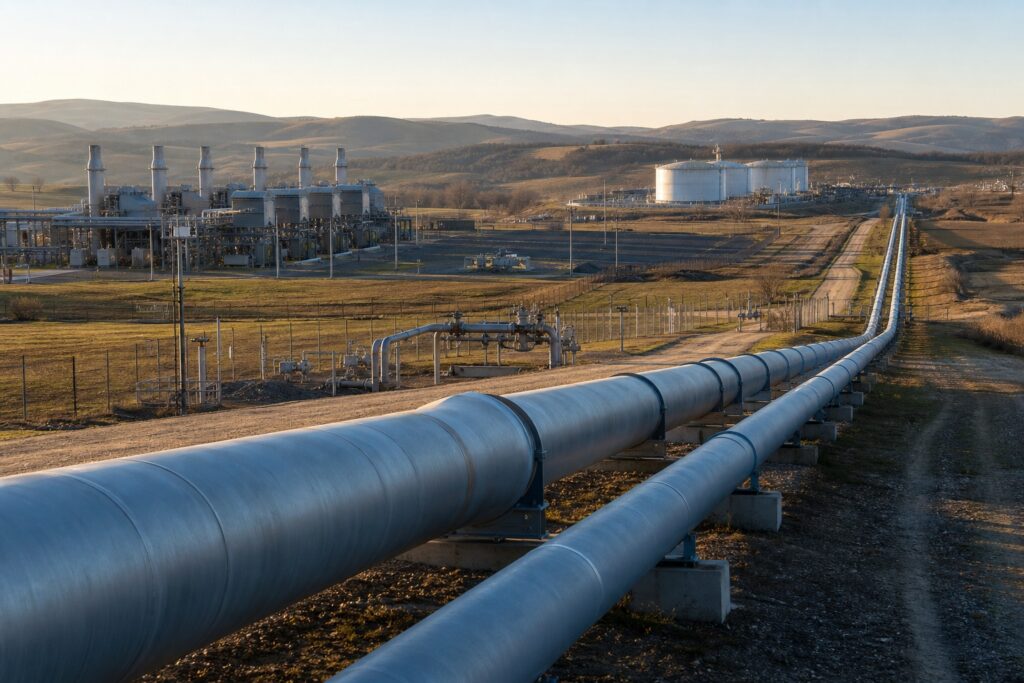

- خط انتقال (بین‌شهری، مدفون یا روزمینی) → با گریدهای X.
- خط فرایندی داخل واحد (پالایشگاه، پتروشیمی) → معمولاً ASTM A106 و در سرویس‌های خاص A335 یا A312.
اگر سیال ترش است (حاوی H₂S)، لایه‌ی دیگری از الزام‌ها اضافه میشود که به سختی، ترکیب شیمیایی و آزمون‌های ویژه مربوط است — (راهنمای سرویس ترش).
سرویس سرد و دمای پایین
این بخشی است که بیشتر از همه نادیده گرفته میشود. فولاد کربنی معمولی در دمای پایین ترد میشود؛ یعنی به‌جای تغییر شکل، ناگهان می‌شکند. برای همین ASTM A333 با الزام آزمون ضربه در دمای پایین تعریف شده است.
اگر پروژه‌ی شما با گاز مایع، سامانه‌ی برودتی یا محیط بسیار سرد سروکار دارد، جایگزین‌کردن A333 با A106 به‌اعتبار «هر دو بدون درزند» یک خطای ایمنی است، نه صرفه‌جویی.

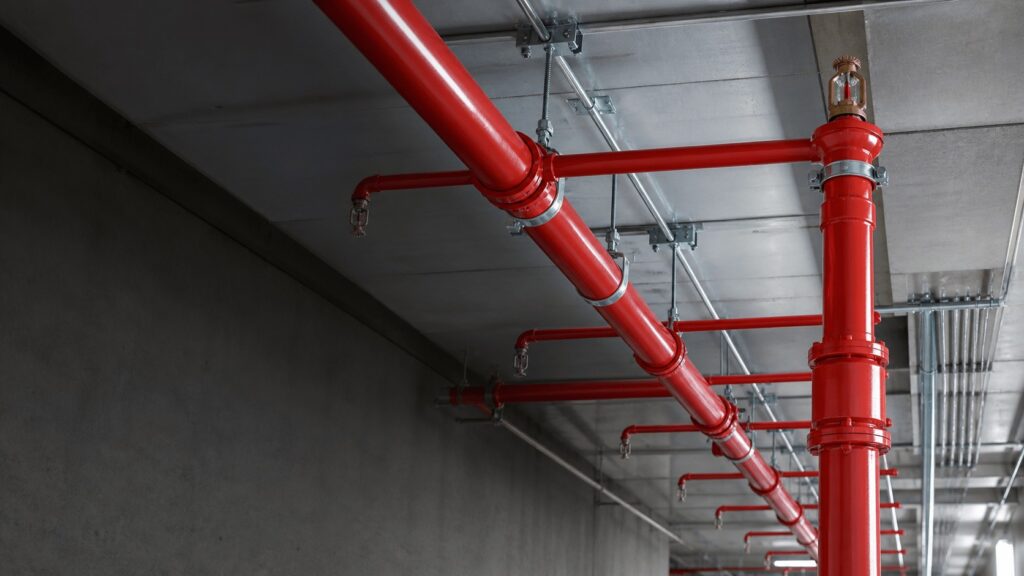

آتشنشانی و تأسیسات عمومی
در این دسته، برخلاف تصور رایج، لولهی بدون درز معمولاً الزام نیست. مرجع متداول ASTM A53 است که هم لولهی جوشی و هم بدون درز را در دامنه دارد و برای خطوط آب، هوای فشرده و کاربردهای عمومی نوشته شده.
در سامانه‌های آتشنشانی، آنچه تعیینکننده است کد حاکم بر پروژه و تأیید ناظر است: نوع اتصال، پوشش، فشار کاری و گواهی‌های لازم. لولهی بدون درز ممکن است در فهرست گزینه‌ها باشد، ولی نه به این دلیل که «بهتر» است؛ به این دلیل که مشخصات پروژه آن را خواسته باشد.
نیروگاه و واحدهای بخار پرفشار
نیروگاه سخت‌ترین شرایط این فهرست را دارد: دما و فشار هم‌زمان بالا، و ده‌ها هزار ساعت کارکرد پیوسته. اینجا فولاد کربنی خیلی زود به سقف خود می‌رسد.
متغیری که در دمای بالا تعیینکننده میشود خزش (Creep) است: تغییر شکل آهسته و دائمی تحت تنش ثابت، حتی وقتی تنش از حد تسلیم کمتر است. فولاد کربنی در دمای بالا خزش میکند؛ افزودن کروم و مولیبدن این رفتار را به‌شدت بهبود می‌دهد. به همین دلیل در بخش‌های داغ نیروگاه سراغ ASTM A335 و گریدهای P11، P22 و در دماهای بالاتر P91 می‌روند.
- اکونومایزر و خطوط آب تغذیه: معمولاً محدودهی فولاد کربنی.
- دیواره‌ی آب و بخش تولید بخار: خانواده‌ی لولهی بویلر .
- سوپرهیتر و ری‌هیتر: داغ‌ترین بخش؛ گریدهای آلیاژی A335.
- خطوط بخار اصلی: بسته به دما و فشار، از A106 گرید B تا گریدهای آلیاژی.
صنایع غذایی، دارویی و سیال خورنده
این تنها دسته‌ای در این راهنماست که معمولاً از فولاد کربنی خارج میشود. وقتی سیال خورنده است یا محصول نباید با محصولات خوردگی آلوده شود، بحث به فولاد زنگ‌نزن آستنیتی و ASTM A312 منتقل میشود.
- TP304 / 304L: پرکاربردترین گرید عمومی زنگ‌نزن.
- TP316 / 316L: با افزودن مولیبدن، مقاومت بهتر در برابر کلراید — انتخاب متداول در محیط‌های شور و برخی فرایندهای شیمیایی.
- پسوند L یعنی کربن کمتر، که برای جلوگیری از حساس‌شدن (Sensitization) در ناحیه‌ی جوش اهمیت دارد.
نکته‌ی خرید: در این دسته، پرداخت سطح داخلی می‌تواند به‌اندازه‌ی گرید مهم باشد. در خطوط بهداشتی، زبری سطح داخلی معیار مستقلی است که باید جداگانه در سفارش بیاید نوشتن «۳۱۶L» به‌تنهایی آن را پوشش نمی‌دهد.
کجا لوله درزدار هم کافی است؟
نبود خط جوش، به‌خودی‌خود یک مزیت مطلق نیست. لولهی درزدارِ ساخته‌شده با فرایند کنترل‌شده و بازرسی درز، در بسیاری از کاربردها پذیرفته میشود و اقتصادی‌تر است.
- وقتی استاندارد و مشخصات پروژه لولهی جوشی را مجاز دانسته باشد.
- در قطرهای بزرگ، که تولید بدون درز محدودتر و گران‌تر است.
- در خطوط آب، هوای فشرده و کاربردهای عمومی با فشار متعارف.
- وقتی بازرسی درز (اولتراسونیک یا معادل) در سفارش خواسته و انجام شده باشد.
برای مقایسه‌ی تصمیم‌محور، تفاوت لوله مانیسمان و درزدار را ببینید.
سه نمونه: از یک جمله‌ی مبهم تا یک سفارش
تا اینجا گفتیم چه چیزی باید مشخص شود. این بخش نشان می‌دهد در عمل چطور. در هر سه نمونه، ستون سمت راست چیزی است که معمولاً گفته میشود و ستون بعدی، همان نیاز پس از تبدیل به یک سفارش قابل‌قیمت‌گذاری.
نمونه ۱: «لوله برای خط بخار کارخانه»
یک واحد تولیدی می‌خواهد خط بخار داخلی بکشد. آنچه در تماس اول گفته میشود: «لوله مانیسمان ۳ اینچ برای بخار».
پرسش‌هایی که باید پاسخ بگیرند: دمای طراحی چقدر است؟ فشار طراحی؟ بخار اشباع است یا فوق‌گرم؟ طراح چه رده‌ای تعیین کرده؟ نوع اتصال جوشی است؟
پس از پاسخ، سفارش چیزی شبیه این میشود:
همین یک جمله، سه پیشنهاد از سه تأمین‌کننده را قابل مقایسه میکند چون هر سه دقیقاً یک چیز را قیمت می‌دهند.
نمونه ۲: «لوله API برای خط گاز»
یک پیمانکار برای یک خط انتقال گاز استعلام می‌گیرد. آنچه گفته میشود: «لوله API ۱۰ اینچ».
اینجا واژه‌ی «API» تقریباً هیچ اطلاعاتی نمی‌دهد. پرسش‌ها: گرید چیست (X42؟ X52؟ X60؟)؟ سطح محصول PSL 1 است یا PSL 2؟ نوع ساخت بدون درز، ERW یا SAW؟ پوشش بیرونی لازم است؟
نمونه ۳: «لوله برای سردخانه»
یک پروژه‌ی سردخانه به خط مبرد نیاز دارد. آنچه گفته میشود: «لوله مانیسمان ۲ اینچ».
این خطرناک‌ترین نمونه‌ی این سه است، چون اگر کسی سؤال نکند، محتملاً A106 تحویل داده میشود — و A106 برای دمای بالا نوشته شده، نه دمای پایین. در دمای کاری سردخانه، فولاد کربنی معمولی می‌تواند رفتار ترد پیدا کند.
کاربردهای غیرسیالی: وقتی لوله بار می‌برد نه سیال
بخشی از مصرف لوله در بازار اصلاً به انتقال سیال ربط ندارد. در این کاربردها لوله یک عضو سازه‌ای است و معیار انتخاب کاملاً عوض میشود: به‌جای فشار و دما، بحث بار، خمش و کمانش مطرح است.
| موضوع | کاربرد سیالی | کاربرد سازه‌ای |
|---|---|---|
| معیار اصلی | فشار، دما، سیال | بار، خمش، کمانش |
| حساسیت به سطح داخلی | زیاد | کم |
| الزام آزمون فشار | معمولاً بله | معمولاً خیر |
| نیاز به بدون درز | بسته به سرویس | معمولاً خیر |
| مرجع متداول | A106، API 5L، A333… | ASTM A53 و مشخصات سازه‌ای پروژه |
نمونه‌های متداول این دسته: ستون و شمع، اسکلت و خرپا، نرده و حفاظ، سازه‌ی گلخانه، و داربست. در بیشتر این‌ها لولهی درزدار کاملاً کافی است و پرداختن هزینه‌ی بدون درز توجیه فنی ندارد.
نکته‌ی معکوس هم هست: در کاربرد سازه‌ای، آنچه واقعاً اهمیت دارد ضخامت واقعی دیواره و راستی شاخه است. لوله‌ای که ضخامتش کمتر از اعلام باشد، در سازه مستقیماً ظرفیت باربری را کم میکند و این همان جایی است که کنترل وزن شاخه بیشترین بازده را دارد.
شش داده‌ای که استعلام را دقیق میکند
- سیال و حالت کارکردش.
- دما و فشار طراحی نه شرایط معمول، بلکه شرایط طراحی.
- قطر، ضخامت یا رده، و طول موردنیاز.
- استاندارد و گرید مورد قبول، به‌همراه ویرایش.
- خوردگی، محیط بیرونی و پوشش یا خوردگی مجاز (Corrosion Allowance) موردنیاز.
- نوع اتصال، آزمون‌ها و مدارک از جمله نوع گواهی بازرسی.
اشتباه‌های رایج
- گفتن «مانیسمان» و انتظار اینکه فروشنده بداند برای چه سرویسی است.
- فرض‌کردن اینکه بدون درز همیشه بهتر است و پرداختن هزینه‌ی اضافه بی‌دلیل.
- استفاده از A106 در سرویس سرد به‌جای A333.
- خرید بر اساس قطر و رده‌ی تنها، بدون گرید و استاندارد.
- مقایسه‌ی قیمت دو پیشنهاد با استاندارد یا گرید متفاوت.
- نادیده‌گرفتن ویرایش استاندارد در سفارش و در گواهی.
سؤالات متداول
برای بخار کدام لوله مناسب است؟
در محدودهی متعارف بخار معمولاً ASTM A106 گرید B مطرح میشود و برای استحکام بیشتر گرید C. اگر دمای کار از توان فولاد کربنی بالاتر برود، بحث به گریدهای آلیاژی ASTM A335 مثل P11 و P22 منتقل میشود. عدد نهایی را طراح بر اساس دما و فشار طراحی تعیین میکند.
آیا لوله مانیسمان برای همه کاربردهای فشار بالا لازم است؟
خیر. تحمل فشار نتیجهی گرید، ضخامت دیواره و قطر است، نه صرفاً نبود خط جوش. لولهی درزدار با گرید و ضخامت مناسب و بازرسی درز، در بسیاری از خطوط فشاردار پذیرفته میشود.
تفاوت A106 و API 5L در کاربرد چیست؟
A106 برای سرویس دمای بالا و خطوط فرایندی داخل واحد نوشته شده و فقط بدون درز را پوشش می‌دهد. API 5L برای خط انتقال نفت و گاز است و هم بدون درز و هم جوشی را در دامنه دارد. جایگزینی این دو بدون تأیید فنی درست نیست.
برای گاز مایع یا سرویس سرد چه لوله‌ای؟
ASTM A333 که برای سرویس دمای پایین تعریف شده و الزام آزمون ضربه در دمای پایین دارد. استفاده از فولاد کربنی معمولی در سرویس سرد خطر شکست ترد ایجاد میکند.
برای آتشنشانی حتماً باید مانیسمان بخرم؟
معمولاً نه. مرجع متداول این کاربرد ASTM A53 است که لولهی جوشی را هم شامل میشود. تعیینکننده، کد حاکم بر پروژه و تأیید ناظر است.
در تحویل چه چیزی را کنترل کنم؟
مارکینگ روی لوله (استاندارد، گرید، سایز، شماره ذوب)، ابعاد در چند نقطه، وضعیت ظاهری و انتها، و تطبیق گواهی بازرسی با سفارش. راهنمای MTC چارچوب این کنترل را می‌دهد.
