راهنمای خرید لوله مانیسمان؛ رده، وزن، قیمت و ایرانی یا وارداتی
برای خرید لوله مانیسمان چهار چیز را باید پیش از گرفتن قیمت روشن کنید: سایز، رده یا ضخامت دیواره به میلی‌متر، استاندارد و گرید (مثلاً ASTM A106 Gr.B) و منشأ (ایرانی یا وارداتی). قیمت تقریباً با وزن جلو می‌رود و وزن با ضخامت؛ پس دو پیشنهاد فقط وقتی قابل مقایسه‌اند که این چهار مورد و طول شاخه در هر دو یکی باشد.
- لوله مانیسمان همان لولهی فولادی بدون درز است که از شمش گرد و با سوراخ‌کاری و نورد ساخته می‌شود؛ نامش از برادران مانیسمان آمده که روش نورد سوراخ‌کن را در دهه‌ی ۱۸۸۰ ثبت کردند.
- ضخامت هر رده (۲۰، ۴۰، ۸۰ …) در ASME B36.10M تعریف شده و به سایز بستگی دارد؛ «رده» یک کلاس فشار نیست. ASME B36.10M — ASME
- ASTM A106 فقط لولهی بدون درز را پوشش میدهد؛ ASTM A53 و API 5L هم بدون درز و هم درزدار را. ASTM A106/A106M — ASTM International
فهرست مطالب
لوله مانیسمان چیست و چرا این نام را دارد؟
لوله مانیسمان در بازار ایران نام لولهی فولادی بدون درز (Seamless) است: لوله‌ای که از یک شمش گرد توپر، با سوراخ‌کاری داغ و نورد ساخته می‌شود و در طولش خط جوش ندارد. این نام از برادران مانیسمان آمده که روش نورد سوراخ‌کن را در دهه‌ی ۱۸۸۰ در آلمان ثبت کردند (چرا به آن مانیسمان می‌گویند). مراحل ساخت را در روش تولید لوله مانیسمان و تعریف کامل‌تر را در لوله مانیسمان چیست آورده‌ایم.
چهار مشخصه‌ای که پیش از استعلام باید روشن باشد
اختلاف قیمت در این بازار معمولاً اختلاف وزن است، نه اختلاف سود فروشنده. پیش از مقایسه‌ی دو قیمت، این‌ها را هم‌سطح کنید:
- سایز: قطر اسمی (مثلاً ۲ اینچ)؛ قطر خارجی‌اش در جدول ASME ثابت است (۶۰٫۳ میلی‌متر).
- رده یا ضخامت دیواره: رده بدون سایز ضخامت را مشخص نمی‌کند؛ ضخامت را به میلی‌متر هم بنویسید، به‌ویژه در «رده ۲۰» که زیر ۸ اینچ نام بازاری است.
- استاندارد و گرید: مثلاً «ASTM A106 Gr.B»، نه فقط «مانیسمان». بسیاری از لولهها هم‌زمان مارکینگ A106، A53 و API 5L دارند (تفاوت A106 و A53).
- منشأ و مدارک: ایرانی یا وارداتی، و نوع گواهی (راهنمای MTC).
- و دو مورد که قیمت را جابه‌جا میکنند: طول شاخه (معمولاً ۶ متر) و نوع سر — ساده، پخ‌دار یا رزوه (انواع سر لوله).
مراحل کامل‌تر تا تحویل را در چک‌لیست خرید لوله مانیسمان قدم‌به‌قدم آورده‌ایم.
کدام رده؟ ۲۰، ۴۰ یا ۸۰
رده نام ضخامت دیواره است و انتخابش کار طراح است: از فشار و دمای کار، حاشیه‌ی خوردگی و کد پروژه می‌آید. برای خرید، کافی است بدانید هر رده در بازار چه جایی دارد و چقدر وزن (و قیمت) اضافه میکند:
| رده | ضخامت در ۲ اینچ (mm) | وزن هر متر در ۲ اینچ (kg) | جای رایج در بازار | راهنما |
|---|---|---|---|---|
| رده ۲۰ | ۳٫۰ * | ۴٫۲۴ | خطوط کم‌فشار و کاربردهای مکانیکی و سازه‌ای | رده ۲۰ |
| رده ۴۰ | ۳٫۹۱ | ۵٫۴۴ | پیشفرض بیشتر خطوط صنعتی و تأسیسات؛ «لولهی استاندارد» | رده ۴۰ |
| رده ۸۰ | ۵٫۵۴ | ۷٫۴۸ | فشار یا خوردگی بالاتر، لولهی رزوه‌ای و ساکتی سایز کوچک | رده ۸۰ |
* «رده ۲۰» زیر ۸ اینچ در ASME تعریف نشده و ضخامتش رایج بازار است. رده‌های بالاتر (۱۲۰، ۱۶۰ و XXS) برای فشار و دمای خیلی بالا یا سایزهای کوچک با دیواره‌ی ضخیم به کار می‌روند (رده‌های ۶۰ و ۱۲۰). ابعاد همه‌ی رده‌ها کنار هم در جدول وزن لوله مانیسمان است.
وزن، قیمت را می‌سازد
قیمت هر شاخه تقریباً وزن شاخه ضرب در نرخ هر کیلوگرم است. به همین دلیل یک شاخه‌ی ۶ متری ۲ اینچ رده ۴۰ (حدود ۳۲٫۶ کیلوگرم) و همان سایز در رده ۸۰ (حدود ۴۴٫۹ کیلوگرم) قیمتی تقریباً به همین نسبت دارند. با بزرگ شدن سایز هم وزن تند بالا می‌رود: شاخه‌ی ۴ اینچ رده ۴۰ حدود ۹۶ کیلوگرم است.
- قیمت را به ازای هر کیلوگرم مقایسه کنید: اگر یک فروشنده شاخه‌ای و دیگری کیلویی قیمت داده، هر دو را به یک مبنا ببرید.
- ضخامت پیشنهادی را بپرسید: پیشنهاد ارزان‌تر گاهی فقط دیواره‌ی نازک‌تری دارد.
- چند شاخه را هنگام تحویل وزن کنید: وزن واقعی باید در محدوده‌ی تلورانس استاندارد نزدیک وزن جدول باشد.
قیمت روز هر سایز و رده را در جدول قیمت لوله مانیسمان ببینید؛ هر سطر آن به صفحه‌ی همان محصول می‌رود.
ایرانی یا وارداتی (چینی)؟
ابعاد هر دو از یک جدول (ASME B36.10M) می‌آید و هر دو با استانداردهای ASTM و API عرضه می‌شوند. انتخاب بیشتر به سایز، زمان تحویل و مدارک برمی‌گردد تا «کیفیت کشور».
لوله مانیسمان ایرانی
- زمان تحویل کوتاه‌تر و امکان بازدید و کنترل کالا پیش از خرید.
- پیگیری ساده‌تر مدارک و خدمات پس از فروش.
- اثرپذیری کمتر از نوسان ارز و محدودیت‌های واردات.
- در آهن تودی: رده‌های ۲۰، ۴۰ و ۸۰ از ۱ تا ۸ اینچ؛ مثلاً لوله مانیسمان ۲ اینچ رده ۴۰ ایرانی.
لوله مانیسمان وارداتی (چین)
- دامنه‌ی سایز و ردهی گسترده‌تر؛ در آهن تودی از ۱/۲ تا ۱۲ اینچ در هر سه رده.
- امکان تأمین حجم بالا از یک ذوب برای پروژه‌های بزرگ.
- قیمت رقابتی در سفارش‌های حجیم، ولی حساس به نرخ ارز.
- زنجیره‌ی تأمین طولانی‌تر است؛ کنترل مدارک و تطبیق مارکینگ مهم‌تر می‌شود. نمونه: لوله مانیسمان ۲ اینچ رده ۴۰ وارداتی (چین).
برای مقایسه‌ی دقیق‌تر، لوله مانیسمان ایرانی یا چینی و نام کارخانه‌ها را در برندهای لوله مانیسمان ببینید.
بدون درز یا درزدار؟
انتخاب میان این دو یک تصمیم مهندسی است، نه یک رتبه‌بندی کیفیت. خلاصه‌ی تفاوت‌ها:
| بدون درز (مانیسمان) | درزدار ERW | درزدار اسپیرال/SAW | |
|---|---|---|---|
| ساخت | شمش گرد، سوراخ‌کاری و نورد | ورق نواری فرم‌داده‌شده با جوش مقاومتی طولی | ورق با جوش زیرپودری طولی یا مارپیچ |
| دامنه‌ی رایج قطر | سایزهای کوچک و متوسط | تا حدود ۲۴ اینچ | قطرهای بزرگ |
| یکنواختی ضخامت | تلورانس دیواره‌ی بازتر (تا ۱۲٫۵٪ کمتر از اسمی) | دیواره‌ی یکنواخت‌تر | دیواره‌ی یکنواخت |
| استانداردهای رایج | ASTM A106، A53 نوع S، API 5L | ASTM A53 نوع E، API 5L | API 5L |
| جای رایج | لولهکشی فرایندی دما و فشار بالا، سرویسهای حساس و چرخه‌ای | خطوط آب و گاز، تأسیسات و خطوط انتقال (API 5L) | خطوط انتقال قطر بزرگ |
| قیمت در یک سایز و ضخامت | معمولاً بالاتر | معمولاً پایین‌تر | برای قطر بزرگ اقتصادی |
اینکه «درزدار برای فشار مناسب نیست» درست نیست: لولهی ERW طبق API 5L در خطوط انتقال پرفشار هم به کار می‌رود. ولی بسیاری از مشخصات فنی لولهکشی فرایندی دما و فشار بالا صراحتاً بدون درز (مثلاً A106) می‌خواهند. جزئیات را در مانیسمان یا درزدار ببینید.
مدارک و کنترل اصالت

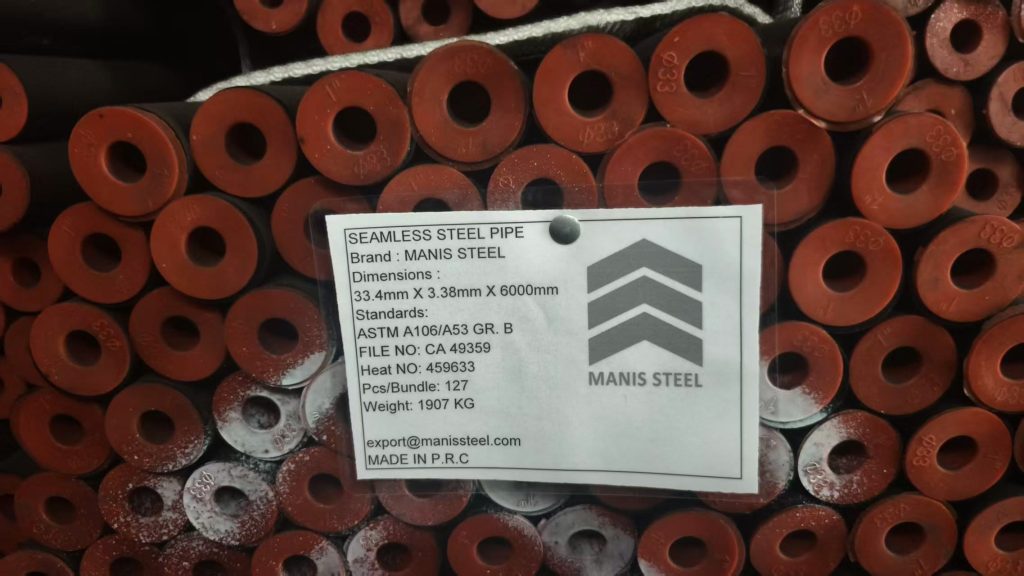

سه چیز باید با هم بخوانند: سفارش، گواهی آزمایش کارخانه (MTC) و مارکینگ روی لوله. شمارهی ذوب روی گواهی باید روی خود لوله یا برچسب بسته هم پیدا شود. نوع گواهی را از ابتدا در سفارش بنویسید؛ «همراه با MTC» بهتنهایی کافی نیست (راهنمای MTC). کنترل ظاهری و ابعادی هنگام تحویل را در راهنمای بررسی لوله مانیسمان آورده‌ایم.
سؤالات متداول
قیمت لوله مانیسمان چگونه محاسبه می‌شود؟
قیمت هر شاخه تقریباً وزن شاخه ضرب در نرخ هر کیلوگرم است. وزن از قطر خارجی، ضخامت دیواره و طول می‌آید؛ نرخ هر کیلوگرم به منشأ، سایز و بازار بستگی دارد.
لوله مانیسمان ایرانی بهتر است یا چینی؟
ابعاد هر دو از یک جدول است و هر دو با استانداردهای ASTM و API عرضه می‌شوند. ایرانی تحویل سریع‌تر و کنترل ساده‌تر دارد؛ وارداتی دامنه‌ی سایز و ردهی گسترده‌تر. کیفیت هر محموله را با گواهی، مارکینگ و کنترل تحویل بسنجید.
رده ۴۰ برای بیشتر کارها کافی است؟
رده ۴۰ پیشفرض بیشتر خطوط عمومی است، ولی ردهی لازم را طراح از فشار، دما، خوردگی و کد پروژه تعیین میکند. اگر نقشه ردهی دیگری خواسته، همان را بخرید.
تفاوت ASTM A106 و API 5L چیست؟
A106 لولهی بدون درز فولاد کربنی برای سرویس دمای بالا در لولهکشی فرایندی است؛ API 5L مشخصات لولهی خط انتقال نفت و گاز است و درزدار را هم پوشش میدهد. بسیاری از لولهها هر دو مارکینگ را دارند.
لوله مانیسمان برای فشار بالا مناسب است؟
نبود درز جوش یکی از دلایل انتخاب آن در سرویسهای فشار و دمای بالاست، ولی فشار مجاز را سایز، ضخامت، جنس و دما تعیین میکنند، نه بدون درز بودن بهتنهایی (مبانی فشار مجاز لوله).
چطور از اصل بودن لوله مانیسمان مطمئن شویم؟
گواهی آزمایش کارخانه با نوع مشخص را بخواهید، شمارهی ذوب آن را با مارکینگ لوله تطبیق دهید و ضخامت و وزن چند شاخه را هنگام تحویل بسنجید.
منابع
- ASME B36.10M — Welded and Seamless Wrought Steel Pipe، ASME
- ASTM A106/A106M — Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
- ASTM A53/A53M — Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless، ASTM International
- API Specification 5L — Line Pipe، American Petroleum Institute
