لوله درز مخفی چیست؟ محصول یا تقلب؟
۹ دقیقه مطالعه«درز مخفی» نام یک فناوری تولید نیست؛ توصیف ظاهر یک لوله درزدار است که برجستگی جوش بیرونیاش تراشیده شده. استاندارد EN 10255 این تراشیدن را برای لوله جوش الکتریکی الزام میکند، پس لولهای با درز بیرونی صاف بهخودیخود معیوب یا تقلبی نیست. تقلب وقتی رخ میدهد که همان لوله بهعنوان لوله بدون درز فروخته و فاکتور شود.
- استاندارد EN 10255 تراشیدن برجستگی جوش بیرونی لولههای جوش الکتریکی تا حد صافشدن را الزام میکند؛ یعنی سطح بیرونی صاف، حالت متعارف لوله درزدار است نه نشانه تقلب. نسخه PDF منتشرشده توسط Energy Steel
- همان استاندارد سقف ارتفاع درز جوش داخلی لوله جوشی را ۶۰ درصد ضخامت مشخصشده دیواره تعیین کرده است، یعنی وجود برجستگی داخلی در لوله درزدار پذیرفتهشده است. نسخه PDF منتشرشده توسط Energy Steel
- ASTM A106 در دامنه خود فقط لوله بدون درز را پوشش میدهد، پس هیچ لوله جوشی با هر نوع پرداخت درز نمیتواند با آن منطبق باشد. ASTM International
- عبارت «درز مخفی» در استانداردهای محصول تعریف نشده و یک اصطلاح بازار است؛ سفارش باید با روش ساخت و استاندارد نوشته شود. British Standards Institution
اگر درباره «لوله درز مخفی» جستوجو کنید، دو دسته جواب متضاد میگیرید. یک دسته آن را «لوله تقلبی مانیسمان» مینامد و دسته دیگر با عنوان «مزایا و کاربردهای لوله درز مخفی» آن را میفروشد؛ بعضی صفحهها هر دو را در یک متن دارند. هیچکدام کاملاً بیربط نیستند، ولی هر دو یک چیز را جا انداختهاند: صافکردن درز جوش، خودش نه تقلب است و نه هنر — یک عملیات پرداخت است که استاندارد آن را الزام میکند. تقلب جای دیگری اتفاق میافتد.
پاسخ کوتاه
«درز مخفی» نام یک فناوری تولید نیست؛ توصیف ظاهر یک لوله درزدار است که برجستگی جوش بیرونیاش تراشیده شده. استاندارد EN 10255 این تراشیدن را برای لوله جوش الکتریکی الزامی میکند، پس لولهای با درز بیرونی صاف، بهخودیخود کالای معیوب یا تقلبی نیست. تقلب وقتی رخ میدهد که همان لوله بهعنوان لوله بدون درز فروخته و فاکتور شود. تشخیص هم با ظاهر انجام نمیشود، با مدارک محموله و آزمایش غیرمخرب (NDT).
در یک نگاه

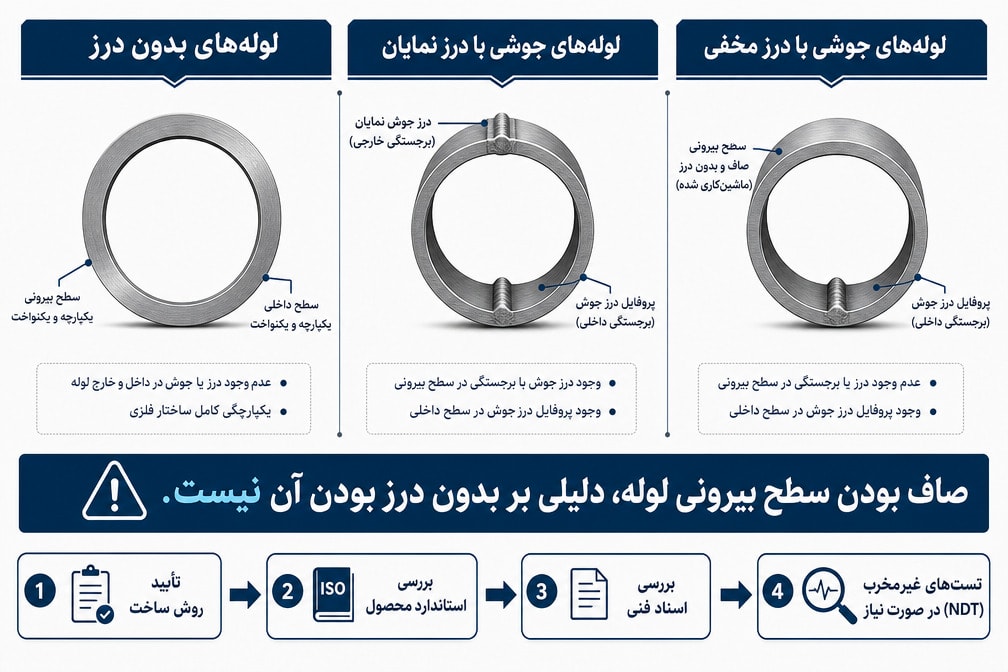

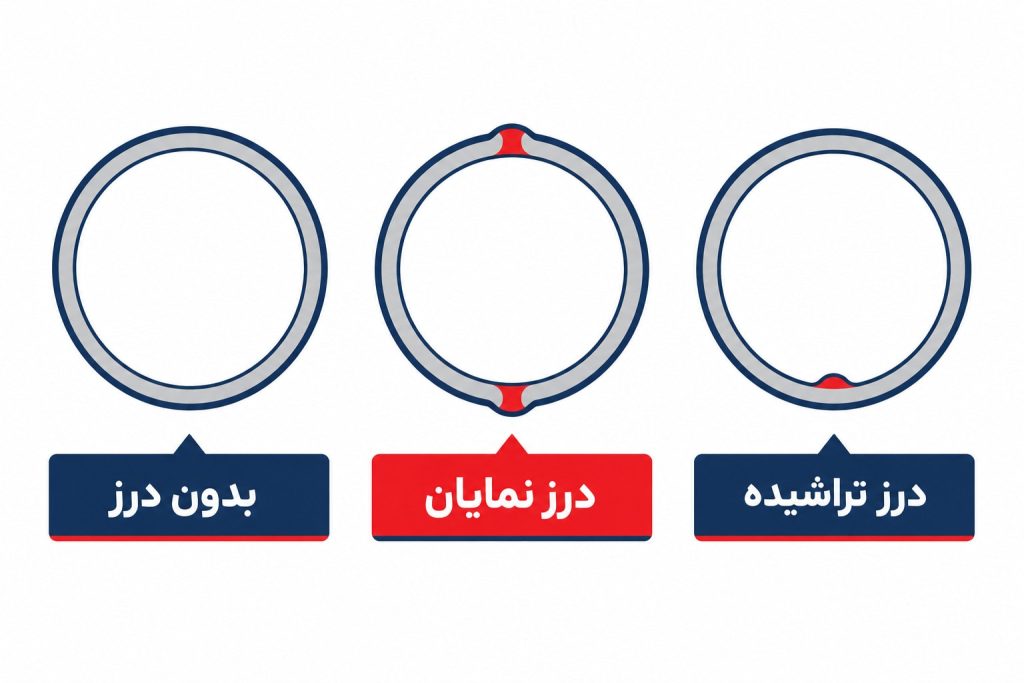

| لوله بدون درز | لوله درزدار با درز نمایان | لوله با درز تراشیده «درز مخفی» | |
|---|---|---|---|
| روش ساخت | سوراخکاری شمش، بدون جوش | خمکردن ورق و جوش لبهها | همان لوله درزدار، با پرداخت درز |
| درز جوش | ندارد | دارد و دیده میشود | دارد، ولی بیرونش تراشیده شده |
| سطح داخلی | یکنواخت، بدون خط جوش | برجستگی جوش داخلی دارد | معمولاً برجستگی داخلی دارد |
| استاندارد مرجع نمونه | ASTM A106 | ASTM A53 نوع جوشی، API 5L | همان استاندارد لوله درزدار |
| وقتی درست فروخته شود | محصول خودش | محصول خودش | محصول خودش |
| وقتی بهجای بدون درز فروخته شود | — | کمتر پیش میآید (درز پیداست) | اینجا تقلب است |
ستون آخر همه ماجراست. یک لوله درزدارِ پرداختشده تا وقتی با هویت واقعیاش سفارش، فاکتور و تحویل شود، کالای سالمی است. مسئله «چه چیزی ساخته شده» نیست، «به چه اسمی فروخته شده» است.
«درز مخفی» یک فناوری نیست
در بعضی متنهای بازار میخوانید که لوله درز مخفی «با فناوری جوشکاری خاصی به نام درز مخفی تولید میشود». چنین فناوریای وجود ندارد.
آنچه واقعاً اتفاق میافتد ساده است: نوار فولادی خم میشود، لبههایش با جوش مقاومتی الکتریکی (ERW) به هم میرسند، و در همان خط تولید برجستگی جوش بیرونی با تیغه تراشیده میشود. نتیجه لولهای است که از بیرون سطح یکدستی دارد. اگر بعد از آن سطح رنگ یا پوشش هم بخورد، خط جوش عملاً از دید پنهان میشود.
پس «درز مخفی» یک حالت پرداخت است، نه یک رده محصول و نه یک روش ساخت. برای همین است که در هیچ استاندارد بینالمللی نمیتوانید محصولی با این نام سفارش دهید چنین دستهای در استانداردها تعریف نشده و این خودش اولین نشانه است که با یک اصطلاح بازاری طرفید نه یک مشخصات فنی.
استاندارد درباره درز چه میگوید
تراشیدن درز بیرونی نهتنها مجاز است، بلکه در EN 10255 — همان استانداردی که لولههای آب و گاز و تأسیسات را پوشش میدهد الزامی است. متن استاندارد میگوید برجستگی جوش بیرونی لولههای جوش الکتریکی باید تا حد صافشدن تراشیده شود.

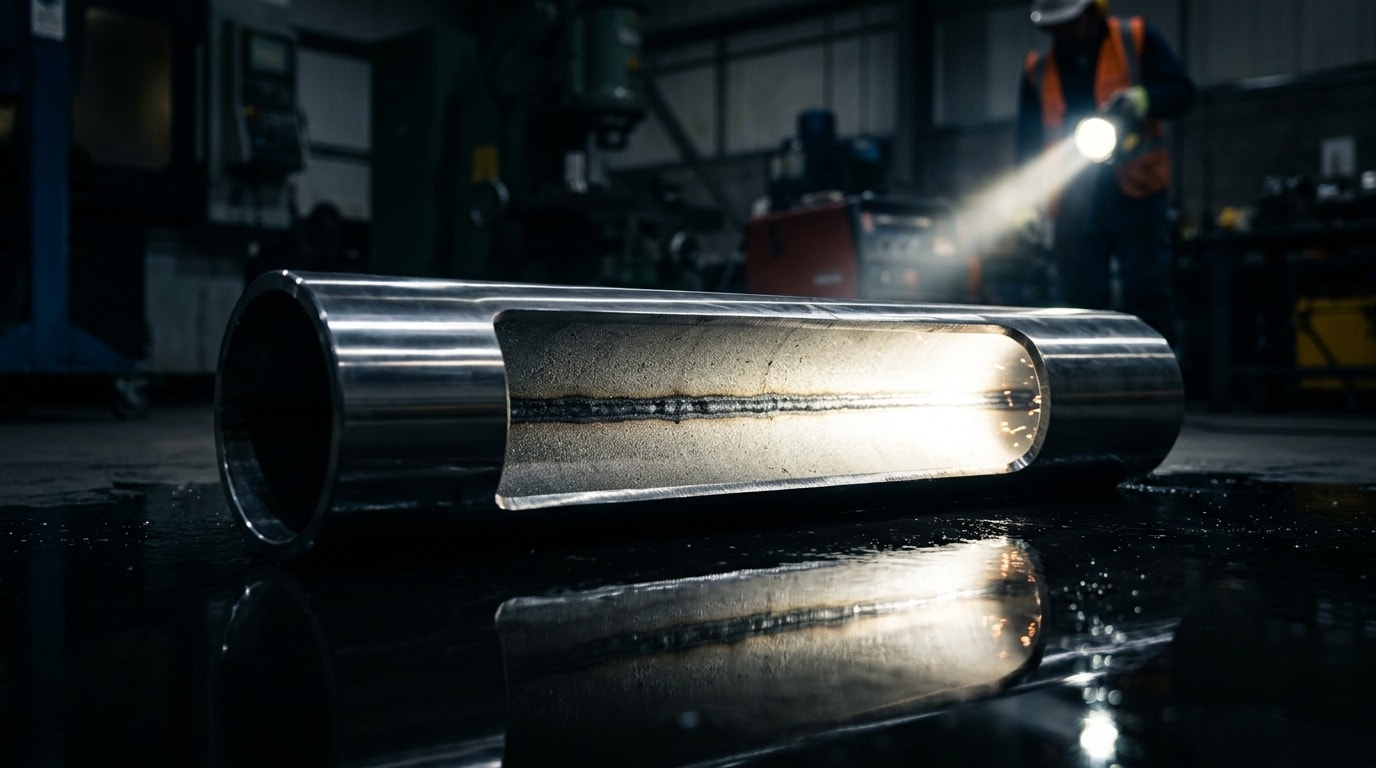

بند بعدی همان استاندارد از این هم گویاتر است: ارتفاع درز جوش داخلی لوله جوشی نباید از ۶۰ درصد ضخامت مشخصشده دیواره بیشتر باشد. یعنی استاندارد فرض میکند برجستگی داخلی وجود دارد و فقط سقفش را تعیین میکند.
سومین بند مرتبط میگوید وقتی لوله جوشی برای گالوانیزهشدن سفارش داده میشود، برجستگی جوش داخلی نباید لبه تیز یا تخلخل داشته باشد. این نشان میدهد استاندارد درز داخلی را یک واقعیت پذیرفتهشده میداند و برایش شرط میگذارد، نه اینکه وجودش را عیب بداند.
کجا تبدیل به تقلب میشود
مرز روشن است: وقتی لوله درزدارِ پرداختشده بهعنوان لوله بدون درز عرضه، فاکتور یا تحویل شود.
انگیزهاش هم روشن است. لوله بدون درز فرایند تولید گرانتری دارد و در بازار قیمت بالاتری میگیرد. اگر ظاهر بیرونی دو محصول شبیه شود، اختلاف قیمت به سود کسی میرود که هویت کالا را جابهجا کرده است. خریدار هم معمولاً وقتی متوجه میشود که لوله در خط نصب شده و برگرداندنش هزینهای چند برابر خودش دارد.
سه پیامد فنی هم دارد که فراتر از پول است:
یک، ضخامت در محل درز. تراشیدن برجستگی بیرونی، فلز برمیدارد. اگر بیش از حد تراشیده شود، ضخامت دیواره در همان نوار از باقی لوله کمتر میشود دقیقاً همانجا که جوش هست.
دو، پنهانشدن عیب. سطح صاف و رنگخورده، عیبهای احتمالی خط جوش را از دید پنهان میکند. این با «نبودن عیب» یکی نیست.
سه، مسیر پذیرش متفاوت. لوله درزدارِ استاندارد، آزمونهای مخصوص درز دارد و در API 5L برای خط لوله، الزامهای آزمایش غیرمخرب روی جوش تعریف شده است. لولهای که هویتش جابهجا شده، از هیچکدام از این مسیرها عبور نکرده.
روش تشخیص و کنترل تحویل موضوع جداگانهای است که در بررسی اصالت و مارکینگ لوله مانیسمان قدمبهقدم آمده؛ آنجا مارکینگ، شماره ذوب، چک وزن و نقش بازرسی شخص ثالث (Third-Party Inspection) توضیح داده شده است.
کجا محصول درستی است
اگر همه محتوای این حوزه فقط بگوید «درز مخفی یعنی تقلب»، خواننده را گمراه کرده است. لوله درزدار با درز پرداختشده در جای خودش کالای متعارفی است:
- جایی که ظاهر مهم است: مبلمان فلزی، نرده، سازههای نمایان و کارهای تزئینی. اصلاً دلیل اصلی تراشیدن درز در این کاربردها زیبایی سطح است.
- جایی که روی لوله پوشش مینشیند: سطح صاف، پوشش یکنواختتری میگیرد. EN 10255 هم برای لولهای که قرار است گالوانیزه شود شرط سطح داخلی گذاشته است.
- تأسیسات و انتقال سیال در محدوده همان استاندارد: لولههای آب و گاز ساختمانی طبق EN 10255 و لولههای ASTM A53 نوع جوشی، هر دو محصول جوشیاند و درز بیرونیشان تراشیده میشود. اینها کالای استاندارد و پرمصرفاند.
شرط همه اینها یکی است: کالا به نام خودش سفارش داده و تحویل شود.
ادعاهایی که نباید بیسند پذیرفت
در محتوای فارسی این موضوع، سه ادعا زیاد تکرار میشود که هیچکدام از سند در نمیآید:
«لوله مانیسمان درز مخفی». این ترکیب متناقض است. مانیسمان یعنی بدون درز. لولهای که درز دارد حتی درز تراشیدهشده لوله بدون درز نیست. هر متنی که این دو را در یک نام جمع کند، همان جابهجایی هویتی را در سطح واژه انجام داده است.
«مناسب انتقال نفت و گاز تحت فشار بالا». انتخاب لوله برای خط انتقال، تابع استاندارد و رده محصول است، نه تابع صافبودن سطح. API 5L برای لوله خط انتقال (Line Pipe) سطوح مشخصات محصول و الزامهای آزمون تعریف کرده و لوله درزدار در آن مسیر مشخص خودش را دارد. عبارت «درز مخفی» هیچکدام از اینها را اثبات نمیکند.
«از نظر مقاومت با بدون درز یکی است». مقاومت لوله از گرید، ضخامت و آزمونهای انجامشده در میآید، نه از ظاهر درز. مقایسه درست میان لوله بدون درز و درزدار موضوع مقایسه لوله مانیسمان و درزدار است و در آنجا با معیار مشخص انجام شده.
چگونه انتخاب کنیم؟
انتخاب را از سه پرسش شروع کنید، نه از ظاهر لوله:
۱. مشخصات فنی پروژه چه میگوید؟ اگر سند پروژه ASTM A106 خواسته، آن استاندارد فقط لوله بدون درز را پوشش میدهد و هیچ لوله جوشی با هر پرداختی نمیتواند با آن منطبق باشد. اگر ASTM A53 یا EN 10255 خواسته، لوله جوشی مجاز است و پرداخت درز اصلاً موضوع نیست.
۲. کاربرد چیست؟ برای سازه نمایان و مبلمان، سطح صاف یک مزیت واقعی است. برای سرویس فشار و دمای بالا، تعیینکننده استاندارد و گرید است نه سطح.
۳. چه چیزی روی فاکتور مینویسند؟ این مهمترین پرسش است. بخواهید روش ساخت (بدون درز یا جوشی) صریح در استعلام، فاکتور و مدارک محموله بیاید. اگر فروشنده حاضر نشد این یک کلمه را مکتوب کند، همانجا پاسخ را گرفتهاید.
برای دیدن سایزها و شرایط روز، قیمت و خرید لوله مانیسمان مرجع است.
اشتباههای رایج
- پذیرش یا رد کالا بر اساس ظاهر سطح. سطح صاف نه اثبات بدون درز بودن است و نه اثبات تقلب. تصمیم پذیرش با مدارک و آزمون گرفته میشود.
- سفارشدادن با عبارت «درز مخفی». این عبارت در هیچ استانداردی تعریف نشده. بهجایش روش ساخت و استاندارد را بنویسید.
- فرضکردن اینکه ارزانتر بودن یعنی تقلب. لوله جوشی ذاتاً ارزانتر از بدون درز است. اگر فروشنده صریح گفته کالا جوشی است، قیمت پایینتر منطقی است نه مشکوک.
- دنبال درز گشتن روی سطح بیرونی. استاندارد تراشیدن همین درز را الزام میکند؛ نبودنش چیزی را ثابت نمیکند.
- رهاکردن موضوع بعد از تحویل.اگر شک دارید، پیش از نصب ثبتش کنید. بعد از نصب، هم اثبات سختتر است و هم هزینه جبران چند برابر.
لوله درز مخفی همان لوله تقلبی است؟
نه لزوماً. لوله درزداری که برجستگی جوش بیرونیاش تراشیده شده کالای متعارفی است و استاندارد EN 10255 این تراشیدن را الزام میکند. تقلب وقتی است که همان لوله بهعنوان لوله بدون درز فروخته شود.
آیا «لوله مانیسمان درز مخفی» وجود دارد؟
خیر. مانیسمان یعنی بدون درز و لولهای که درز جوش دارد در این دسته نمیگنجد. این ترکیب یک نام بازاری متناقض است و در استانداردها جایی ندارد.
چطور بفهمم لوله واقعاً بدون درز است؟
با ظاهر نمیشود مطمئن شد. مسیر درست، تطبیق مارکینگ بدنه با مدارک محموله، کنترل شماره ذوب و در موارد حساس آزمایش غیرمخرب است.
آیا سطح داخلی لوله میتواند نشانه بدهد؟
میتواند نشانه بدهد ولی اثبات نمیکند. استاندارد برای لوله جوشی سقف ارتفاع درز داخلی تعیین کرده، یعنی وجود برجستگی داخلی در لوله جوشی طبیعی است. با این حال نبود آن هم بهتنهایی مدرک نیست.
لوله درز مخفی برای خط لوله گاز مناسب است؟
این پرسش با «درز مخفی» جواب نمیگیرد. لوله خط انتقال باید طبق استاندارد مربوطه مانند API Specification 5L سفارش داده شود که برای لوله درزدار هم مسیر و آزمونهای مشخص خودش را دارد.
اگر فروشنده بگوید کالا درز مخفی است، باید بخرم؟
اگر کاربرد شما با لوله درزدار سازگار است و قیمت هم متناسب لوله درزدار باشد، اشکالی ندارد. آنچه باید بخواهید این است که روش ساخت و استاندارد صریح در فاکتور و مدارک بیاید.
منابع
- BS EN 10255:2004 Non-alloy steel tubes suitable for welding and threading — Technical delivery conditions، British Standards Institution
- BS EN 10255:2004 — متن استاندارد (بندهای ۸٫۴٫۷ تا ۸٫۴٫۹ درباره درز جوش)، نسخه PDF منتشرشده توسط Energy Steel
- ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
- ASTM A53/A53M-24 Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless، ASTM International
- API Specification 5L — Line Pipe، American Petroleum Institute
