تفاوت ASTM A106 و A53؛ نوع ساخت، گرید، ترکیب شیمیایی و کاربرد
۶ دقیقه مطالعهASTM A106 فقط لولهی فولاد کربنی بدون درز است و برای لوله‌کشی فرایندی و دمای بالا نوشته شده؛ ASTM A53 هم بدون درز (Type S) دارد و هم درزدار (Type E جوش مقاومتی و Type F جوش کوره‌ای)، به‌صورت سیاه یا گالوانیزه، و برای مصارف عمومی آب، هوا، گاز، بخار و سازه به کار می‌رود. حداقل استحکام گرید B در هر دو یکی است (تسلیم ۲۴۰ و کشش ۴۱۵ مگاپاسکال)، ولی A106 سیلیسیم حداقل دارد و فسفر و گوگردش محدودتر است. لولهی مانیسمان بازار معمولاً هم‌زمان A106 B و A53 B مارک میشود.
- ASTM A106: لولهی فولاد کربنی بدون درز برای سرویس دمای بالا، NPS ⅛ تا ۴۸، گریدهای A، B و C. ASTM A106/A106M
- ASTM A53: لولهی فولادی سیاه و گالوانیزهی گرم، بدون درز و درزدار، NPS ⅛ تا ۲۶، گریدهای A و B؛ نوع F فقط در گرید A. ASTM A53/A53M
- در ASME B31.3 ضریب کیفیت جوش طولی: A106 و A53 نوع S = ۱٫۰۰، A53 نوع E = ۰٫۸۵، A53 نوع F = ۰٫۶۰.
فهرست مطالب

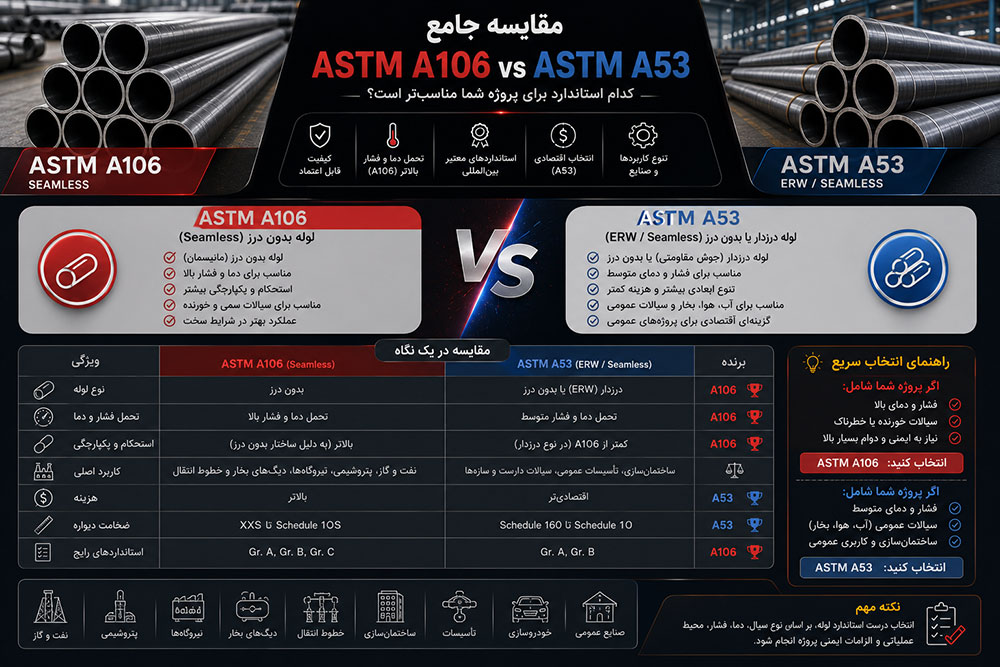

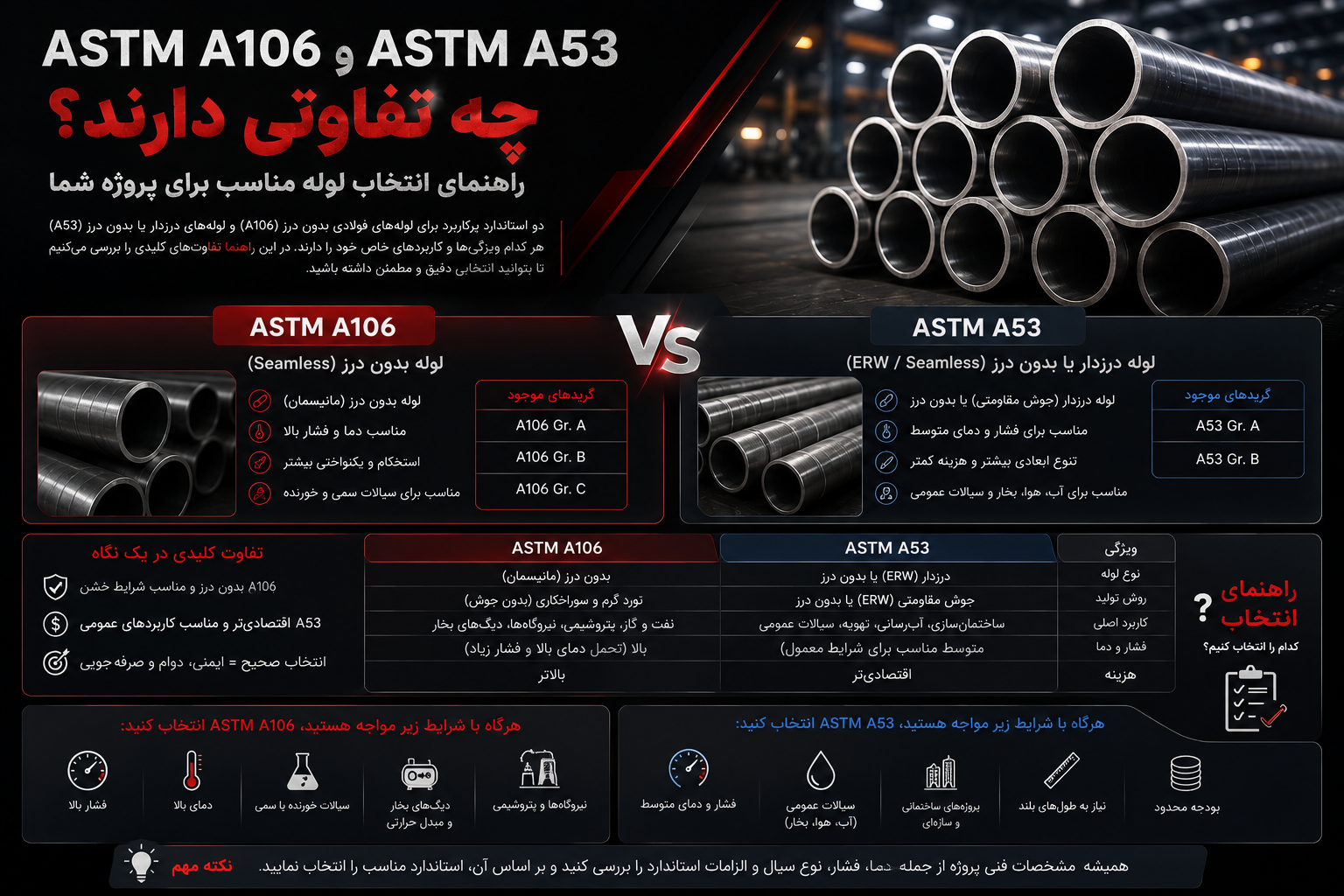

تفاوت در یک نگاه
| ASTM A106 | ASTM A53 | |
|---|---|---|
| نوع ساخت | فقط بدون درز | بدون درز (Type S)، جوش مقاومتی ERW (Type E)، جوش لب‌به‌لب کوره‌ای (Type F) |
| کاربرد اصلی | لوله‌کشی فرایندی، دمای بالا: پالایشگاه، نیروگاه، بویلر | مصارف عمومی و تحت فشار: آب، هوا، گاز، بخار، سازه |
| گریدها | A، B، C | A، B (نوع F فقط A) |
| محدوده‌ی سایز | NPS ⅛ تا ۴۸ | NPS ⅛ تا ۲۶ |
| پوشش | سیاه (پوشش روی در دامنه‌اش نیست) | سیاه یا گالوانیزهی گرم |
| حداقل تنش تسلیم / کشش، گرید B | ۲۴۰ / ۴۱۵ MPa | ۲۴۰ / ۴۱۵ MPa |
| سیلیسیم | حداقل ۰٫۱۰٪ (فولاد آرام‌شده) | حداقلی تعیین نشده |
| فسفر / گوگرد (حداکثر) | ۰٫۰۳۵ / ۰٫۰۳۵٪ | ۰٫۰۵ / ۰٫۰۴۵٪ |
| ضریب کیفیت جوش در B31.3 | ۱٫۰۰ | S: ۱٫۰۰ — E: ۰٫۸۵ — F: ۰٫۶۰ |
نوع ساخت: مهم‌ترین تفاوت
«A53» به‌تنهایی نمی‌گوید لوله بدون درز است یا درزدار. این استاندارد سه نوع دارد و نوع باید در سفارش و مارکینگ بیاید:
- Type S — بدون درز: از نظر ساخت همان لولهی مانیسمان است.
- Type E — جوش مقاومتی الکتریکی (ERW): از ورق نورد و با جوش طولی ساخته میشود؛ ارزان‌تر و در سایزهای متوسط و بزرگ رایج.
- Type F — جوش لب‌به‌لب کوره‌ای: قدیمی‌ترین و ضعیف‌ترین نوع، فقط در گرید A و سایزهای کوچک.
اثر عملی این تفاوت در محاسبه‌ی فشار پیداست: در ASME B31.3 ضخامت لازم با ضریب کیفیت جوش (E) محاسبه میشود. برای لولهی بدون درز این ضریب ۱ است، برای A53 نوع E ۰٫۸۵ و برای نوع F ۰٫۶۰؛ یعنی لولهی ERW هم‌ضخامت، فشار مجاز حدود ۱۵ درصد کمتری دارد. روش محاسبه را با یک مثال عددی در فشار کاری مجاز لوله آورده‌ایم. تفاوت لولهی بدون درز و درزدار را هم در تفاوت لوله مانیسمان و درزدار ببینید.
ترکیب شیمیایی و خواص مکانیکی
| A106 گرید B | A53 گرید B نوع S | |
|---|---|---|
| کربن (حداکثر) | ۰٫۳۰٪ | ۰٫۳۰٪ |
| منگنز | ۰٫۲۹ تا ۱٫۰۶٪ | حداکثر ۱٫۲۰٪ |
| فسفر (حداکثر) | ۰٫۰۳۵٪ | ۰٫۰۵٪ |
| گوگرد (حداکثر) | ۰٫۰۳۵٪ | ۰٫۰۴۵٪ |
| سیلیسیم | حداقل ۰٫۱۰٪ | — |
| حداقل تنش تسلیم | ۲۴۰ MPa (۳۵ ksi) | ۲۴۰ MPa (۳۵ ksi) |
| حداقل استحکام کششی | ۴۱۵ MPa (۶۰ ksi) | ۴۱۵ MPa (۶۰ ksi) |
استحکام حداقلی یکی است؛ تفاوت در کیفیت فولاد است. سیلیسیم حداقل یعنی فولاد «آرام‌شده» (Killed) با اکسیژن کنترل‌شده که در دمای بالا رفتار پایدارتری دارد، و فسفر و گوگرد کمتر یعنی فولاد تمیزتر. به همین دلیل کدهای فرایندی برای دمای بالا A106 را می‌خواهند. A106 گرید C هم با تسلیم ۲۷۵ مگاپاسکال وجود دارد که A53 هم‌تایی برایش ندارد؛ جزئیات گریدها در راهنمای ASTM A106 آمده است.
کدام را انتخاب کنیم؟
| کاربرد | انتخاب معمول |
|---|---|
| لوله‌کشی فرایندی پالایشگاه و پتروشیمی، بخار و دمای بالا | A106 گرید B (اغلب به‌خواست مشخصات فنی پروژه) |
| بویلر و نیروگاه | A106؛ دمای خیلی بالا: فولاد آلیاژی A335 |
| آب، هوای فشرده، گاز شهری، آتش‌نشانی | A53 گرید B نوع E یا S (آتش‌نشانی: لوله آتش‌نشانی) |
| لولهی گالوانیزه برای آب | A53 گالوانیزهی گرم |
| سازه و مصارف مکانیکی | A53 (نوع E ارزان‌تر است) |
نکته‌ی بازار: بیشتر لوله‌های مانیسمان موجود در ایران — ایرانی و وارداتی — با مارکینگ چندگانه‌ی A106 B / A53 B / API 5L B عرضه می‌شوند، چون یک لولهی بدون درز با شیمی A106 الزامات A53 نوع S را هم برآورده میکند. چنین لوله‌ای هر دو نیاز را پوشش می‌دهد، به شرطی که هر دو استاندارد در گواهی کارخانه آمده باشد. در جهت عکس نه: لولهی A53 نوع E را نمی‌توان جای A106 گذاشت.
قیمت روز لوله‌های مانیسمان A106 / API 5L در رده‌های ۲۰، ۴۰ و ۸۰ را در قیمت لوله مانیسمان ببینید؛ مثلاً لوله مانیسمان ۴ اینچ رده ۴۰ وارداتی.
مارکینگ و گواهی را چطور بخوانیم؟
- روی لوله باید استاندارد و گرید (مثلاً A106 B) و برای A53 نوع ساخت (S، E یا F) آمده باشد؛ نبودِ نوع در A53 سؤال اصلی است.
- سایز، رده یا ضخامت، شماره‌ی ذوب و نام سازنده هم باید باشد تا لوله به گواهی وصل شود.
- در گواهی کارخانه (MTC) شیمی را با جدول بالا مقایسه کنید: سیلیسیم کمتر از ۰٫۱۰ درصد یعنی لوله الزام A106 را ندارد، حتی اگر روی آن نوشته شده باشد (راهنمای MTC).
- لولهی درزدار با درز تراشیده‌شده گاهی به‌جای بدون درز عرضه میشود؛ روش تشخیص در لوله درز مخفی.
سؤالات متداول
فرق اصلی ASTM A106 و A53 چیست؟
A106 فقط بدون درز و برای دمای بالاست؛ A53 بدون درز و درزدار (ERW و جوش کوره‌ای)، سیاه یا گالوانیزه، و برای مصارف عمومی است. گرید B هر دو حداقل استحکام یکسانی دارد ولی شیمی A106 سخت‌گیرانه‌تر است.
آیا A53 B میتواند جای A106 B استفاده شود؟
A53 نوع E (درزدار) نه. A53 نوع S بدون درز از نظر ساخت شبیه است، ولی بدون الزام سیلیسیم و با حد بالاتر فسفر و گوگرد؛ اگر مشخصات فنی A106 خواسته، فقط لوله‌ای که A106 هم در گواهی‌اش آمده پذیرفتنی است.
آیا A106 B میتواند جای A53 B استفاده شود؟
معمولاً بله؛ لولهی بدون درز A106 B الزامات A53 B نوع S را برآورده میکند و بسیاری از لولهها هر دو را در مارکینگ دارند. برای اطمینان، هر دو استاندارد باید در گواهی کارخانه آمده باشد.
لوله گالوانیزه A106 داریم؟
A106 پوشش روی را در دامنهی خود ندارد. لولهی فولادی گالوانیزهی گرم معمولاً با A53 یا استانداردهای لولهی گالوانیزه سفارش داده میشود.
Type E در A53 یعنی چه؟
لولهی جوش مقاومتی الکتریکی (ERW) که از ورق با جوش طولی ساخته میشود. در ASME B31.3 ضریب کیفیت جوش آن ۰٫۸۵ است، در برابر ۱ برای لولهی بدون درز.
