اصالت لوله مانیسمان با تطبیق سه لایه‌ی مستقل تأیید می‌شود: مارکینگ روی بدنه‌ی لوله (سازنده، مشخصات، شماره ذوب)، شماره ذوب مطابق با گواهی آزمایش کارخانه (MTC)، و یک بازرسی ابعادی/وزنی ساده هنگام تحویل؛ برای محموله‌های حجیم یا کاربردهای حساس، بازرسی شخص ثالث نیز باید اضافه شود.

• مارکینگ لوله فولادی معمولاً باید نام سازنده، مشخصات و گرید، اندازه و رده (Schedule)، و شماره ذوب را نشان دهد. ASTM International
• ASME B36.10M مرجع ابعاد و وزن تئوریک استاندارد لوله فولادی جوشی و بدون درز است. ASME
• ASTM A106/A106M لوله فولاد کربنی بدون درز برای سرویس دمای بالا را پوشش می‌دهد. ASTM International

اصالت یک محموله لوله مانیسمان را نه رنگ لوله تعیین می‌کند نه حرف فروشنده؛ سه لایه‌ی مستقل باید با هم تطبیق داشته باشند: مارکینگ روی بدنه‌ی لوله، گواهی تست مواد (MTC) همراه محموله، و نتیجه‌ی یک بازرسی ابعادی/ظاهری ساده که خود خریدار یا بازرس پروژه هنگام تحویل انجام می‌دهد. اگر فقط یکی از این سه لایه بررسی شود، ریسک پذیرش کالای مغایر یا کم‌مشخصات بالا می‌رود.

نکات کلیدی

• مارکینگ استاندارد باید نام سازنده، مشخصات فنی (استاندارد و گرید)، اندازه و رده (Schedule)، و شماره ذوب را نشان دهد.
• شماره ذوب (Heat Number) پل ارتباطی بین بدنه‌ی لوله و MTC است؛ عدم تطابق آن، جدی‌ترین نشانه‌ی هشدار است.
• وزن و ابعاد واقعی را می‌توان با جدول وزن تئوریک استاندارد مقایسه کرد یک چک سریع و ارزان قبل از هر بازرسی رسمی.
• نبود شماره ذوب، مارکینگ ناخوانا یا نامنسجم، و وزن به‌طور محسوس کمتر از مقدار تئوریک، رایج‌ترین نشانه‌های محموله‌ی مشکوک هستند.
• بازرسی شخص ثالث برای محموله‌های حجیم یا پروژه‌های حساس (فشار/دمای بالا، ایمنی) توصیه یا الزام کد پروژه است، نه یک انتخاب اختیاری صرف.

مارکینگ استاندارد چه چیزی باید نشان بدهد؟

مارکینگ روی لوله مانیسمان، شناسنامه فنی محصول است. یک مارکینگ استاندارد و کامل باید به‌گونه‌ای باشد که مهندس ناظر، بازرس فنی یا خریدار بتواند بدون نیاز به مدارک جداگانه، هویت، مشخصات فنی و قابلیت ردیابی لوله را تأیید کند. بر اساس استانداردهای بین‌المللی، مارکینگ باید حداقل شامل اطلاعات زیر باشد:

۱. نام یا نشان تجاری تولیدکننده

نام کارخانه سازنده یا علامت تجاری اختصاصی آن باید روی لوله درج شود. این مورد در تمام استانداردهای مرجع از جمله ASTM A530/A530M، API 5L و EN 10216 الزامی است.

۲. شماره استاندارد مرجع

استانداردی که لوله بر اساس آن تولید شده باید به‌صراحت ذکر شود؛ مانند:

• ASTM A106
• API 5L
• EN 10216-1
• GB/T 8162

۳. گرید یا رده فولاد

گرید متریال باید مشخص باشد؛ مثلاً:

• Gr.B یا Grade B برای ASTM A106
• X65 یا L450 برای API 5L
• P235 یا P265 برای EN 10216-1

۴. ابعاد لوله

ابعاد معمولاً به‌صورت قطر خارجی × ضخامت جداره (و در برخی موارد طول) درج می‌شود. برای مثال:

• Φ108×4 یعنی قطر خارجی ۱۰۸ میلی‌متر و ضخامت ۴ میلی‌متر
• 3/4" یعنی قطر اسمی ۳/۴ اینچ

۵. شماره ذوب (Heat Number)

شماره ذوب یکی از حیاتی‌ترین اجزای مارکینگ است. این شماره، لوله را به گزارش تست مواد (MTR) و سوابق آنالیز شیمیایی و مکانیکی همان ذوب فولاد متصل می‌کند. بدون شماره ذوب، امکان ردیابی دقیق وجود ندارد.

در استاندارد ASTM A106، درج شماره ذوب الزامی است. در استاندارد EN 10216-1 نیز شماره ذوب (Heat No) همراه با شماره بچ (Lot No) باید درج شود.

۶. فرآیند تولید

ذکر «Seamless» یا «SMLS» روی لوله، تأکیدی بر بدون‌درز بودن آن است. این مورد در استانداردهایی مانند ASTM B666/B666M و همچنین در مارکینگ‌های تجاری رایج است.

۷. فشار تست هیدرواستاتیک یا NDE

در بسیاری از استانداردها، درج فشار تست هیدرواستاتیک (یا علامت انجام تست غیرمخرب NDE) الزامی است. این مورد به‌ویژه در ASTM A106 و API 5L دیده می‌شود.

۸. اطلاعات تکمیلی (بسته به استاندارد و توافق خریدار)

• شماره طول (Length) در ASTM A106 و API 5L
• شماره بچ تولید (Lot No) در EN 10216-1
• شماره سفارش خریدار (Order Number) در صورت درخواست خریدار
• شماره لوله (Pipe Number) در پروژه‌های خط لوله
• کد رنگ (Color Code) برای شناسایی سریع گرید یا PSL

چک سریع و ارزان: مقایسه‌ی وزن واقعی با وزن تئوریک

پیش از هر بازرسی رسمی، یک چک نسبتاً ساده و کم‌هزینه می‌تواند نشانه‌ی اولیه‌ی مغایرت ابعادی بدهد: مقایسه‌ی وزن واحد طول لوله (کیلوگرم بر متر) با مقدار تئوریک همان اندازه و رده بر اساس جدول استاندارد ابعادی (مانند ASME B36.10M).

روش کار:

1. اندازه اسمی و رده اعلام‌شده روی مارکینگ یا مدرک را یادداشت کنید.
2. وزن تئوریک همان ترکیب را از جدول وزن لوله مانیسمان یا مرجع استاندارد استخراج کنید.
3. چند شاخه را وزن کنید و وزن واحد طول واقعی را محاسبه کنید.
4. اختلاف را با تلرانس مجاز مشخصات فنی (نه با حدس شخصی) مقایسه کنید.

اگر وزن واقعی به‌طور محسوس و مکرر کمتر از مقدار تئوریک باشد (فراتر از تلرانس مجاز مشخصات)، این می‌تواند نشانه‌ی ضخامت واقعی کمتر از رده اعلام‌شده باشد حتی اگر مارکینگ و MTC در نگاه اول درست به‌نظر برسند. این چک جایگزین اندازه‌گیری مستقیم ضخامت (مثلاً با ضخامت‌سنج التراسونیک) نیست، اما به‌عنوان یک هشدار زودهنگام و کم‌هزینه قابل استفاده است.

آیا لوله واقعاً بدون درز است، یا یک لوله جوشی با درز صیقل‌خورده؟

فراتر از تطبیق مدرک و مارکینگ، یک پرسش مجزا و مهم وجود دارد: آیا خودِ روش ساخت لوله واقعاً «بدون درز» است؟ چون لوله بدون درز معمولاً قیمت بالاتری نسبت به لوله جوشی هم‌اندازه دارد، در بازارهای غیرشفاف گاهی لوله جوشی با درز صیقل‌خورده یا سنگ‌زده‌شده (طوری که خط جوش به‌سختی با چشم دیده شود) به‌جای لوله بدون درز عرضه می‌شود. این حالت با بازرسی سطحی معمولی و گاهی حتی با تطبیق مارکینگ روی بدنه، اگر خودِ مارکینگ هم جعلی باشد همیشه قابل تشخیص نیست.

نشانه‌ها و روش‌های غربالگری اولیه (نه جایگزین آزمون آزمایشگاهی رسمی):

• نور مورب (Raking Light) خط جوش صیقل‌خورده، حتی وقتی به چشم عادی صاف به‌نظر می‌رسد، اغلب زیر نور مورب یا در زاویه‌ی خاصی از انعکاس نور یک خط ممتد و باریک در طول لوله نشان می‌دهد که با سطح اطراف کمی فرق دارد.
• یکنواختی ضخامت دیواره در محیط مقطع. لوله بدون درز به دلیل روش ساخت (سوراخ‌کاری/نورد از یک شمش توپُر) معمولاً نوسان ضخامت در جهت محیطی دارد که الگوی متفاوتی نسبت به لوله جوشی (که معمولاً ضخامت یکنواخت‌تری حول محیط دارد، به‌جز دقیقاً در ناحیه‌ی درز) نشان می‌دهد. اندازه‌گیری ضخامت در چند نقطه‌ی محیطی (نه فقط دو نقطه‌ی مقابل هم) می‌تواند این تفاوت را آشکار کند.
• آزمون غیرمخرب (NDE) واقعی. برای اطمینان قطعی، آزمون‌های استاندارد مثل التراسونیک (آزمایش اولتراسونیک (UT)) یا جریان گردابی (Eddy Current) همان‌هایی که در تولید/بازرسی صنعتی لوله برای تشخیص عیوب طولی به‌کار می‌روند می‌توانند وجود یک ناحیه‌ی جوش پنهان‌شده را حتی پس از صیقل‌کاری سطحی نشان دهند. این آزمون‌ها نیاز به تجهیزات و اپراتور متخصص دارند و معمولاً بخشی از بازرسی شخص ثالث رسمی هستند، نه یک چک ساده در انبار.

این موضوع دلیل دیگری است که چرا برای محموله‌های حجیم یا کاربردهای حساس، اتکا صرف به «ظاهر بدون‌درز به‌نظر رسیدن» لوله کافی نیست و باید در کنار تطبیق مدرک و مارکینگ، در صورت لزوم آزمون مستقل هم انجام شود.

نشانه‌های هشدار محموله‌ی مشکوک

هیچ‌کدام از موارد زیر به‌تنهایی اثبات قطعی جعل یا مغایرت نیست، اما هرکدام باید بازرسی دقیق‌تر را فعال کند:

• عدم تطابق شماره ذوب بین بدنه‌ی لوله و MTC جدی‌ترین نشانه.
• نبود مارکینگ سازنده یا مارکینگ عمومی/غیرقابل‌ردیابی به یک کارخانه‌ی مشخص.
• وزن واحد طول محسوساً کمتر از مقدار تئوریک همان اندازه و رده.
• ناهماهنگی در ظاهر مارکینگ بین شاخه‌های یک محموله‌ی به‌ظاهر یکدست (فونت، رنگ، محل درج).
• قیمت به‌طور غیرمعمول پایین‌تر از میانگین بازار بدون توضیح روشن (مبدأ متفاوت، موجودی انبار قدیمی، کاهش کیفیت).
• امتناع فروشنده از ارائه‌ی MTC قبل از پرداخت یا ارائه‌ی مدرکی که نام سازنده/شماره ذوب آن با محموله همخوانی ندارد.
• عدم تمایل به همکاری برای بازرسی شخص ثالث وقتی خریدار درخواست آن را دارد.

بازرسی ظاهری و ابعادی که هر خریدار می‌تواند انجام دهد

بدون نیاز به تجهیزات تخصصی، این موارد در لحظه‌ی تحویل قابل کنترل‌اند:

1. خوانایی و تطابق مارکینگ با مشخصات سفارش (استاندارد، گرید، اندازه، رده، شماره ذوب).
2. قطر خارجی و ضخامت تقریبی با کولیس یا متر نواری، در چند نقطه از هر شاخه (نه فقط یک سر).
3. طول واقعی شاخه‌ها در برابر طول سفارش‌داده‌شده.
4. وضعیت انتهای لوله (ساده، پخ‌خورده یا رزوه‌شده) مطابق سفارش.
5. ظاهر بدنه: خوردگی، ضربه، لهیدگی، ترک سطحی یا عیوب قابل‌مشاهده.
6. یکدستی ظاهری محموله: آیا همه‌ی شاخه‌ها از نظر رنگ، مارکینگ و کیفیت سطحی یکسان به‌نظر می‌رسند؟

نتایج این بازرسی را مستند کنید (عکس از مارکینگ هر شماره ذوب متفاوت در محموله کفایت می‌کند) این مستندسازی در صورت بروز اختلاف بعدی با فروشنده، تنها مدرک مستقل خریدار خواهد بود.

بازرسی ظاهری در تحویل؛ چه چیزی قابل مشاهده است و چه چیزی نیست؟

بازرسی ظاهری، غربالگری و ثبت وضعیت قابل‌مشاهده‌ی همان محموله است؛ نه آزمون کیفیت کامل. نتیجه را با شماره بسته، تاریخ، عکس و مشخصات سفارش ثبت کنید، نه با عبارت مبهم «ظاهر خوب است».

با چشم نمی‌توان ترکیب شیمیایی، گرید، خواص مکانیکی، ضخامت در سراسر شاخه، عیب داخلی یا انطباق کامل با استاندارد را تأیید کرد. سطح بدون عیب آشکار، مدرک نامرتبط یا مارکینگ غیرقابل‌ردیابی را جبران نمی‌کند؛ و آسیب قابل‌دیدن هم علت یا میزان اثر آن را تعیین نمی‌کند.

فرم کوتاه ثبت تحویل

• شماره سفارش، تاریخ و محل تحویل
• شماره بسته، heat/محموله (Lot) یا شناسه قابل‌مشاهده و عکس مارکینگ
• تعداد شاخه‌های مشاهده‌شده و شاخه‌های دارای آسیب ظاهری
• نوع و محل آسیب، با عکس دارای مقیاس در صورت امکان
• اندازه‌گیری نمونه‌ای و ابزار استفاده‌شده
• تصمیم موقت طبق قرارداد: پذیرش مشروط، توقف برای بررسی یا ارجاع به QC

مدارک دیگری که جدای از MTC ارزش بررسی دارند

MTC مهم‌ترین مدرک است، اما تنها مدرک همراه یک محموله‌ی معتبر نیست. بسته به تأمین‌کننده و مسیر تأمین، این مدارک هم ممکن است در دسترس باشند و ارزش بررسی دارند:

• گواهی مبدأ (Certificate of Origin) کشور سازنده را تأیید می‌کند؛ باید با ادعای فروشنده و مارکینگ لوله همخوانی داشته باشد.
• بارنامه و لیست بسته‌بندی (Packing List) تعداد، وزن و شماره‌ی محموله باید با آنچه فیزیکی تحویل می‌شود مطابقت داشته باشد — مغایرت در این سطح، حتی قبل از بررسی فنی، خودش یک نشانه‌ی هشدار است.
• گزارش بازرسی کارخانه‌ای (Inspection Release Note) یا گواهی بازرس شخص‌ثالث در مبدأ. اگر محموله قبل از حمل توسط یک بازرس مستقل در کارخانه تأیید شده باشد، این گزارش معمولاً شماره‌های ذوب و نتایج آزمون را با جزئیات بیشتری نسبت به یک MTC خلاصه‌شده ثبت می‌کند.
• گواهی انطباق (Certificate of Conformity)برخلاف MTC که نتایج آزمون واقعی را نشان می‌دهد، این گواهی صرفاً اعلام می‌کند محموله با یک مشخصات مشخص «منطبق» است ارزش کمتری نسبت به MTC دارد و نباید جایگزین آن پذیرفته شود، مگر پروژه صراحتاً همین سطح مدرک را کافی بداند.

اگر تأمین‌کننده فقط یکی از این مدارک را ارائه می‌دهد و از ارائه‌ی بقیه امتناع می‌کند، دلیل آن را صریح بپرسید گاهی دلیل ساده‌ای دارد (مثلاً مدرک نزد واردکننده‌ی قبلی مانده)، اما گاهی نشانه‌ای از عدم شفافیت زنجیره‌ی تأمین است.

چه زمانی بازرسی شخص ثالث لازم است؟

بازرسی داخلی (مارکینگ + MTC + چک ابعادی/وزنی) برای اغلب خریدهای معمول کافی است، اما در این موارد باید بازرسی شخص ثالث (Third-Party Inspection) یا آزمون آزمایشگاهی مستقل را در نظر بگیرید:

• محموله برای سرویس فشار بالا، دمای بالا یا کاربرد ایمنی حساس (مثل خطوط سوخت یا بخار پرفشار) است.
• حجم خرید بزرگ است و ریسک مالی مغایرت قابل‌توجه است.
• تأمین‌کننده جدید است و سابقه‌ی معامله یا مرجع قابل‌استعلام ندارد.
• کد طراحی یا الزام کارفرمای پروژه صراحتاً بازرسی مستقل را الزامی کرده است.
• در بازرسی داخلی، حتی یکی از نشانه‌های هشدار بالا مشاهده شده و فروشنده توضیح قانع‌کننده‌ای ندارد.

بازرسی شخص ثالث معمولاً ترکیبی از این موارد است، بسته به دامنه‌ی توافق‌شده با بازرس:

• بازرسی چشمی و ابعادی رسمی با تجهیزات کالیبره‌شده (نه فقط کولیس/متر دستی).
• تطبیق مستقل مدارک (MTC، مبدأ، بارنامه) با محموله‌ی واقعی، مستقل از اظهارات فروشنده.
• نمونه‌برداری و ارسال به آزمایشگاه برای آزمون شیمیایی/مکانیکی مستقل، در صورت نیاز.
• آزمون غیرمخرب (NDE) برای بررسی عیوب پنهان یا تأیید نبود درز پنهان‌شده.
• صدور یک گزارش بازرسی مستقل که می‌تواند مبنای پذیرش یا رد رسمی محموله باشد، جدای از ادعای فروشنده یا مدرک همراه بار.

هزینه‌ی این خدمت بسته به دامنه، معمولاً کسر کوچکی از ارزش محموله است — در مقایسه با هزینه‌ی احتمالی پذیرش یک محموله‌ی مغایر در یک پروژه‌ی حساس، معمولاً توجیه‌پذیر است.

توافق روی نوع، دامنه و هزینه‌ی بازرسی شخص ثالث باید پیش از صدور پیش‌فاکتور نهایی مشخص شود؛ درخواست آن پس از سفارش معمولاً یا رد می‌شود یا هزینه و زمان تحویل پروژه را تغییر می‌دهد.

جمع‌بندی

اصالت لوله مانیسمان با یک نگاه سطحی به رنگ یا وزن ظاهری تأیید نمی‌شود. سه بررسی مستقل و مکمل لازم است: تطبیق مارکینگ بدنه با مشخصات سفارش، تطبیق شماره ذوب بین لوله و MTC، و یک بازرسی ابعادی/وزنی ساده در لحظه‌ی تحویل. برای پروژه‌های حساس یا محموله‌های حجیم، این سه لایه باید با بازرسی شخص ثالث تکمیل شود. هیچ‌کدام از این مراحل جایگزین دیگری نیست.

چگونه یک برنامه‌ی کنترل ساده بچینیم؟

همه‌ی کنترل‌های این راهنما برای هر خریدی لازم نیستند. سطح کنترل باید با ریسک سفارش تناسب داشته باشد:

قاعده‌ی عملی: هزینه‌ی کنترل را با هزینه‌ی خطا مقایسه کنید، نه با قیمت محموله. در یک خط فرایندی، هزینه‌ی توقف تولید معمولاً چند برابر کل ارزش سفارش لوله است.

اشتباه‌های رایج در کنترل تحویل

• پذیرش مدرک بدون امکان اتصالش به محموله. یک PDF بدون مسیر ردیابی، فقط یک فایل است.
• کنترل‌کردن فقط یک شاخه از یک محموله‌ی بزرگ نمونه‌برداری باید طبق برنامه باشد، نه تصادفی و نمادین.
• اتکا به ظاهر و رنگ لوله برای تشخیص کیفیت یا روش ساخت.
• ثبت‌نکردن مغایرت در لحظه بعد از تخلیه و پخش‌شدن محموله، پیگیری عملاً غیرممکن می‌شود.
• پذیرش شفاهی هر تصمیم پذیرش باید مکتوب و قابل ارجاع باشد.
• موکول‌کردن درخواست آزمون به بعد از تحویل آزمون و بازرسی باید در سفارش آمده باشد.

منابع

1. ASTM A530/A530M Standard Specification for General Requirements for Specialized Carbon and Alloy Steel Pipe، ASTM International
2. ASME B36.10M Welded and Seamless Wrought Steel Pipe، ASME
3. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International

نام «مانیسمان» در بازار ایران به لوله فولادی بدون درز اشاره می‌کند و ریشه‌اش به فرایند نورد و سوراخ‌کاری تاریخی برادران مانسمان بازمی‌گردد. Salzgitter AG ثبت کرده است که رینهارد و ماکس مانسمان در 1885 برای فرایند نورد لوله فولادی بدون درز درخواست ثبت اختراع دادند و در 1886 نخستین لوله بدون درز نورد شد. با این حال، نام مانیسمان به‌تنهایی استاندارد، گرید، ابعاد، آزمون یا انطباق محصول را ثابت نمی‌کند.

• Salzgitter AG ریشه فرایند مانیسمان را به درخواست ثبت اختراع برادران مانسمان در 1885 و نورد نخستین لوله فولادی بدون درز در 1886 نسبت می‌دهد. Salzgitter AG Geschichte
• Salzgitter AG ترکیب نورد مورب و نورد پیلگر را فرایند مانیسمان می‌نامد و توضیح می‌دهد که این فرایند برای ساخت بدنه توخالی بدون درز از شمش فولادی به کار رفت. Salzgitter AG Geschichte
• ASME B36.10M مرجع ابعادی لوله فولادی جوشی و بدون درز است؛ بنابراین نام بازار جای اندازه، دیواره و مرجع ابعادی را نمی‌گیرد. ASME
• ASTM A106/A106M نمونه‌ای از مشخصات محصول برای لوله فولاد کربنی بدون درز در سرویس دمای بالا است و نشان می‌دهد نام مانیسمان جای استاندارد و گرید محصول نیست. ASTM International

«مانیسمان» نامی است که در بازار ایران برای لوله فولادی بدون درز بسیار شنیده می‌شود. این نام از یک روش تاریخی ساخت لوله گرفته شده است، نه از یک رده، گرید یا استاندارد محصول. دانستن این تفاوت فقط یک نکتهٔ تاریخی نیست: اگر نام بازار جای مشخصات فنی سفارش بنشیند، دو پیشنهاد با عنوان یکسان ممکن است در واقع دو کالای متفاوت باشند.

Salzgitter AG در روایت آرشیوی خود ثبت کرده است که رینهارد و ماکس مانسمان در 1885 برای فرایند نورد لوله فولادی بدون درز درخواست ثبت اختراع دادند و در 1886 نخستین لولهٔ بدون درز با این روش نورد شد. از همین پیوند تاریخی است که واژهٔ «مانیسمان» در گفت‌وگوی بازار به لولهٔ بدون درز راه پیدا کرده است. اما برای خرید یا کنترل تحویل، باید از این نام عبور کرد و استاندارد، گرید، ابعاد، نوع انتها، مدارک و معیار پذیرش را جداگانه نوشت.

پاسخ کوتاه

به لولهٔ بدون درز «مانیسمان» می‌گویند چون این نام به فرایند تاریخی ساخت لوله بدون درزِ مرتبط با برادران مانسمان بازمی‌گردد. در کاربرد بازار، مانیسمان معمولاً به لوله فولادی بدون درز اشاره دارد؛ بااین‌حال، نام مانیسمان به‌تنهایی استاندارد، گرید، اندازه، دیواره، آزمون، مدرک یا انطباق محصول را تعیین نمی‌کند. سفارش واقعی باید این فیلدها را جداگانه روشن کند.

ریشهٔ نام مانیسمان چیست؟

داستان این نام به توسعهٔ فناوری ساخت لولهٔ فولادی بدون درز در آلمان بازمی‌گردد. منبع آرشیوی Salzgitter AG توضیح می‌دهد که رینهارد و ماکس مانسمان در 1885 برای یک فرایند نورد لولهٔ فولادی بدون درز درخواست ثبت اختراع دادند. همان منبع ثبت می‌کند که در 1886 نخستین لولهٔ بدون درز با این روش نورد شد. بنابراین «مانیسمان» در اصل یک نام تاریخی است که به خانواده‌ای از نوآوری‌های تولید لوله بدون درز گره خورده است.

در توضیح Salzgitter AG از فرایند مانیسمان، ترکیب نورد مورب و نورد پیلگر به‌عنوان مسیر ساخت بدنهٔ توخالی فولادی بدون درز معرفی می‌شود. در بیان ساده، مادهٔ اولیه فولادی در فرایند شکل‌دهی به یک پوستهٔ توخالی تبدیل می‌شود و سپس ابعاد آن کنترل می‌شود. همین حذف درز طولی از بدنهٔ لوله است که اصطلاح فنی «بدون درز» را معنادار می‌کند.

با گذشت زمان، یک نام تاریخی می‌تواند در زبان بازار کوتاه‌تر و عمومی‌تر شود. به‌همین دلیل، در مکالمهٔ خرید ممکن است «لوله مانیسمان» و «لوله بدون درز» به جای هم گفته شوند. این هم‌پوشانی زبانی برای پیدا کردن موضوع یا شروع استعلام کاربرد دارد، اما برای تعریف فنی کالا کافی نیست. نام تاریخی نباید به برگهٔ سفارش منتقل شود، مگر اینکه فیلدهای لازم کنارش باشند.

برای توضیح خود محصول و تفاوت آن با لولهٔ دارای درز، لوله بدون درز چیست را ببینید. تمرکز این مقاله بر دلیل نام مانیسمان و اثر آن بر زبان سفارش است، نه تکرار راهنمای عمومی انواع لوله.

مانیسمان، بدون درز و فرایند تولید چه تفاوتی دارند؟

گام چهارم، تفاوت‌ها را قابل پیگیری ثبت کنید. سه برچسب ساده «منطبق»، «نیازمند توضیح» و «مغایر» کمک می‌کنند مسئلهٔ فنی با موضوع تجاری خلط نشود. در هر مورد، شماره سفارش، شناسهٔ بسته، ویژگی مشاهده‌شده، مدرک مرتبط و اقدام بعدی را درج کنید. چک‌لیست خرید لوله مانیسمان این مسیر را به پرسش‌های عملی‌تر پیش از استعلام و تحویل وصل می‌کند.

چگونه میان دو پیشنهاد با عنوان مانیسمان تصمیم بگیریم؟

ابتدا نام مشترک را کنار بگذارید و فیلدها را مقایسه کنید. اگر هر دو پیشنهاد «مانیسمان» هستند ولی در استاندارد، گرید، دیواره، طول، نوع انتها یا مدارک اختلاف دارند، هنوز دو پیشنهاد هم‌تعریف ندارید. در این مرحله، مسئله انتخاب قیمت یا فروشنده نیست؛ مسئله روشن‌کردن تعریف کالا است.

سپس بررسی کنید که کدام داده‌ها از منبع مصوب پروژه آمده‌اند و کدام فقط از گفت‌وگوی بازار. استاندارد و گرید نباید از روی نام مانیسمان حدس زده شوند. همچنین اگر نیاز پروژه به آزمون، مدرک یا شرایط خاصی اشاره دارد، آن نیاز را به فیلد قابل پاسخ در استعلام تبدیل کنید. استانداردهای لوله مانیسمان برای تفکیک نقش استانداردها در این گام، منبع داخلی مکمل است.

در پایان، وقتی تعریف فنی هم‌سطح شد، شرایط تجاری همان کالا را مقایسه کنید: مقدار، واحد فروش، شرایط تحویل و تاریخ پیشنهاد. اطلاعات تجاری متغیر، مانند قیمت و موجودی، باید در زمان استعلام از قیمت و خرید لوله مانیسمان بررسی شود. این مقاله هیچ قیمت، موجودی یا برتری فروشنده‌ای اعلام نمی‌کند.

اشتباه‌های رایج دربارهٔ نام مانیسمان

• فرض‌کردن اینکه مانیسمان نام یک استاندارد محصول است.
• نتیجه‌گرفتن گرید یا دیواره از روی نام بازار.
• یکی‌گرفتن بدون درز بودن با تأیید همهٔ نیازهای پروژه.
• تصور اینکه هر کالای بدون درز امروز حتماً با همان مسیر تاریخی تولید شده است.
• استفاده از واژهٔ مانیسمان در سفارش بدون اندازه، ضخامت، طول و نوع انتها.
• پذیرفتن یک MTC بدون کنترل ارتباط آن با محموله.
• مقایسهٔ قیمت دو پیشنهاد پیش از مقایسهٔ تعریف فنی آن‌ها.

این خطاها در ظاهر کوچک‌اند، اما نتیجهٔ مشترکی دارند: یک نام عمومی جای داده‌ای می‌نشیند که باید قابل مشاهده، قابل مقایسه و قابل پیگیری باشد. نام مانیسمان به درک زبان بازار کمک می‌کند؛ کیفیت تصمیم خرید از تکمیل فیلدهای فنی آغاز می‌شود.

محدودیت‌های این راهنما

این مقاله یک مرور تاریخی و اصطلاحی است و هیچ محصول، کارخانه، روش ساخت جاری، استاندارد، گرید یا مدرکی را برای پروژه‌ای تأیید نمی‌کند. تاریخ فرایند بر پایه منبع آرشیوی Salzgitter AG بیان شده است؛ برای کالای واقعی باید مشخصات و مدارک همان محموله بررسی شود.

نام مانیسمان به‌تنهایی فشار مجاز، کاربرد، کیفیت، اصالت، موجودی یا قیمت را نشان نمی‌دهد. انتخاب لوله، اتصال، آزمون و پذیرش باید با شرایط سرویس، کد طراحی و مشخصات فنی مصوب پروژه هماهنگ شود. اگر داده‌ای در پیشنهاد یا تحویل مبهم است، آن را به‌جای فرض‌کردن منطبق، ثبت و برای بررسی ارجاع کنید.

منابع

1. Reinhard and Max Mannesmann، Salzgitter AG Geschichte
2. What is the Mannesmann seamless tube-making process، Salzgitter AG Geschichte
3. ASME B36.10M Welded and Seamless Wrought Steel Pipe، ASME
4. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International

لوله مانیسمان ممکن است در یک سامانه آتش‌نشانی در فهرست گزینه‌های بررسی قرار گیرد، اما نام آن به‌تنهایی مجازبودن، انطباق یا مناسب‌بودن برای پروژه را ثابت نمی‌کند. محدوده سامانه، کد و مرجع محلی، مشخصات محصول، اجزای اتصال، محیط نصب، مدارک و پذیرش ناظر باید از مشخصات مصوب پروژه خوانده شوند.

• NFPA 13 به نصب سامانه‌های اسپرینکلر می‌پردازد و NFPA 14 موضوع سامانه‌های لوله ایستاده و شیلنگ را پوشش می‌دهد؛ محدوده سامانه برای انتخاب مرجع مهم است. National Fire Protection Association
• NFPA 20 به نصب پمپ‌های ثابت حفاظت در برابر حریق می‌پردازد و نشان می‌دهد بخش پمپ و لوله‌کشی آن ممکن است مرجع و ورودی‌های ویژه خود را داشته باشد. National Fire Protection Association
• ASTM A795/A795M مشخصات لوله فولادی سیاه و گرم‌گالوانیزه برای استفاده در سامانه‌های حفاظت در برابر حریق را پوشش می‌دهد؛ نام مانیسمان جای بررسی دامنه استاندارد و الزام پروژه را نمی‌گیرد. ASTM International

در سامانه‌های آتش‌نشانی، نام یک نوع لوله پاسخ کامل انتخاب نیست. «لوله مانیسمان» نام رایج بازار برای لوله فولادی بدون درز است، اما از روی آن نمی‌توان نتیجه گرفت که لوله برای یک سامانه، ساختمان یا پروژه مشخص مجاز، منطبق یا پذیرفته‌شده است. سامانهٔ اسپرینکلر، لولهٔ ایستاده، شیلنگ، پمپ ثابت و لوله‌کشی وابسته ممکن است محدوده‌ها، اجزا و مرجع‌های متفاوتی داشته باشند.

پرسش درست پیش از خرید این نیست که «مانیسمان برای آتش‌نشانی خوب است یا نه؟». پرسش درست این است: محدودهٔ سامانه چیست، کدام کد و ویرایش در پروژه حاکم است، مشخصات محصول و اجزای اتصال چه هستند، محیط نصب چه الزام‌هایی ایجاد می‌کند و چه شواهدی برای پذیرش باید همراه کالا باشد؟ پاسخ این پرسش‌ها باید از نقشه، مشخصات فنی مصوب، مرجع محلی و ناظر یا مرجع دارای صلاحیت پروژه گرفته شود.

پاسخ کوتاه

لوله مانیسمان ممکن است در بررسی یک سامانه آتش‌نشانی مطرح شود، اما نام آن به‌تنهایی مجوز، انطباق یا مناسب‌بودن پروژه را ثابت نمی‌کند. ابتدا محدودهٔ سامانه، کد و مرجع محلی، استاندارد و مشخصات لوله، روش اتصال، محیط نصب، اجزای تأییدشده و مدارک پذیرش را تعیین کنید. سپس فقط کالایی را مقایسه کنید که با همان ورودی‌ها تعریف شده باشد.

چرا نام لوله برای آتش‌نشانی کافی نیست؟

یک سامانه حفاظت در برابر حریق فقط از شاخه‌های لوله تشکیل نمی‌شود. لوله، اتصال، شیر، ساپورت، اجزای ویژه، پمپ در صورت وجود، روش نصب، پوشش یا حفاظت سطحی، مسیر بازرسی و پذیرش در کنار هم یک سامانه می‌سازند. بنابراین ممکن است یک لوله از نظر نام بازار یا حتی بخشی از مشخصات محصول شناخته‌شده باشد، ولی همچنان برای ترکیب واقعی سامانه اطلاعات کافی نداشته باشیم.

برای مثال، NFPA 13 به نصب سامانه‌های اسپرینکلر مربوط است، NFPA 14 موضوع سامانه‌های لوله ایستاده و شیلنگ را پوشش می‌دهد و NFPA 20 نصب پمپ‌های ثابت حفاظت در برابر حریق را بررسی می‌کند. این نام‌ها برای تعیین اینکه کدام مجموعه الزام‌ها ممکن است به موضوع مرتبط باشد مفیدند؛ اما نسخهٔ قابل‌اعمال، مقررات محلی، نقشه و مشخصات مصوب پروژه تعیین می‌کنند چه چیزی در همان پروژه پذیرفتنی است.

نام «مانیسمان» نیز فقط یک لایه از تعریف کالا است. لولهٔ بدون درز بودن ممکن است در فهرست گزینه‌های یک درخواست باشد، اما استاندارد، گرید، اندازه، دیواره، طول، نوع انتها، پوشش، آزمون و مدارک را روشن نمی‌کند. حتی اگر نام یک استاندارد در پیشنهاد بیاید، هنوز باید دید آن استاندارد در چه دامنه‌ای است و پروژه چه الزام‌های تکمیلی برای اجزا و نصب دارد.

پیش از انتخاب چه اطلاعاتی لازم است؟

ورودی‌های فنی را پیش از درخواست قیمت جمع کنید. هدف این فهرست، طراحی سامانه به‌جای مهندس پروژه نیست؛ هدف این است که درخواست خرید، کالای درست را از روی برداشت‌های شفاهی جدا کند. اگر یکی از این ورودی‌ها مشخص نیست، آن را «نیازمند توضیح فنی» ثبت کنید، نه اینکه با یک نام عمومی جایگزینش کنید.

در این فهرست، فشار طراحی یا داده‌های هیدرولیکی نیز باید همان‌گونه که در مشخصات فنی پروژه آمده‌اند منتقل شوند. این مقاله هیچ عدد فشار، رده یا قطر عمومی برای سامانه آتش‌نشانی پیشنهاد نمی‌کند. انتخاب ابعاد و اجزای سامانه باید از طراحی و مرجع فنی مصوب پروژه بیاید.

استانداردها و کدها چه نقشی دارند؟

ASTM A795/A795M در عنوان خود لوله فولادی سیاه و گرم‌گالوانیزه، جوشی و بدون درز را برای استفاده در حفاظت در برابر حریق پوشش می‌دهد. این یک واقعیت درباره دامنهٔ همان استاندارد است، نه یک گواهی برای هر کالایی که با عنوان مانیسمان فروخته می‌شود. برای استفاده در پروژه، باید ویرایش استاندارد، مشخصات محصول واقعی، مدارک، اجزا و الزام‌های مصوب پروژه تطبیق داده شوند.

NFPA 13، NFPA 14 و NFPA 20 نیز جای یکدیگر را نمی‌گیرند. هر کدام به بخشی از سامانه‌های حفاظت در برابر حریق می‌پردازند و کاربرد آن‌ها به محدودهٔ پروژه وابسته است. هیچ‌یک از عنوان‌ها نباید بدون کنترل نسخه، مرجع محلی و نقشهٔ مصوب به دستور عمومی خرید یا نصب تبدیل شود.

این تفکیک یک فایدهٔ عملی دارد: استاندارد محصول را با کد سامانه یکی نگیرید. استاندارد محصول می‌تواند ویژگی‌ها یا دامنهٔ لوله را تعریف کند؛ کد یا مرجع سامانه می‌تواند به نصب، اجزا، طراحی و پذیرش مربوط باشد. برای شناخت این مرز در خوشهٔ فولادی، استانداردهای لوله مانیسمان را نیز بخوانید.

لوله، اتصال و اجزای سامانه را چگونه هم‌سطح کنیم؟

لوله باید با اجزای اتصال و آرایش سامانه دیده شود. ممکن است استعلام فقط بر «لوله» تمرکز کند، در حالی که نوع انتها، روش اتصال، قطعهٔ مقابل، شیرها، ساپورت‌ها یا اجزای تکمیلی بر تعریف قابل‌تحویل اثر دارند. خرید لوله‌ای که از اتصال و اجزای مصوب جدا شده باشد، خطر اختلاف در زمان نصب یا تحویل را افزایش می‌دهد.

برای هر خط استعلام، فهرست کنید که چه چیزی در دامنهٔ عرضه است و چه چیزی خارج از آن می‌ماند. برای نمونه، اگر لوله با انتهای آماده درخواست شده است، مرجع آماده‌سازی، تعداد سرها، حفاظت حمل و معیار کنترل باید روشن باشد. اگر اتصال فلنجی، شیاردار، رزوه‌ای یا حالت دیگری در نقشه آمده است، نام روش اتصال به‌تنهایی کافی نیست؛ قطعهٔ مقابل و مرجع پذیرش هم باید در درخواست دیده شوند.

راهنمای انواع سر لوله برای خواندن اصطلاح‌های عمومی انتهای لوله مفید است. این مقاله روش اتصال یا اجزای مجاز برای سامانه‌ای خاص تجویز نمی‌کند؛ آن موارد باید از نقشه، مشخصات و مرجع حاکم پروژه تأیید شوند.

محیط نصب و حفاظت سطحی چه اثری دارند؟

آتش‌نشانی یک عنوان برای سامانه است، نه توصیف کامل محیط نصب. لوله‌کشی ممکن است در فضای داخلی، فضای باز، فضای مرطوب، محیط خورنده یا مسیرهایی با محدودیت دسترسی قرار گیرد. هر یک از این شرایط می‌تواند بر بررسی حفاظت سطحی، وضعیت پوشش، روش نگهداری، ساپورت و برنامهٔ بازرسی اثر بگذارد.

نباید از روی واژهٔ «گالوانیزه» یا «سیاه» یک نتیجهٔ عمومی دربارهٔ دوام یا پذیرش گرفت. اگر پروژه پوشش یا وضعیت سطح خاصی می‌خواهد، آن الزام باید در مشخصات فنی و سفارش ثبت شود. همچنین انبارش و حمل می‌توانند به سطح یا انتهای لوله آسیب وارد کنند؛ کنترل ظاهری در تحویل می‌تواند چنین نشانه‌هایی را ثبت کند، اما جای آزمون یا معیار پذیرش پروژه را نمی‌گیرد.

پیش از سفارش، از مرجع فنی بپرسید: محیط نصب چگونه تعریف شده است؟ چه حفاظت سطحی یا پوششی الزام شده؟ مسئول نگهداری پیش از نصب کیست؟ و در صورت آسیب قابل مشاهده، چه فرآیند ثبت و تصمیمی وجود دارد؟ این پرسش‌ها کمک می‌کنند تفاوت میان مشکل حمل، نقص سطحی و مغایرت فنی در یک جملهٔ کلی پنهان نشود.

چگونه استعلام و تحویل را کنترل کنیم؟

گام نخست، نسخهٔ نهایی و قابل ارجاع مشخصات را کنار درخواست خرید بگذارید. در هر ردیف، محدوده سامانه، استاندارد و گرید محصول، ابعاد، نوع انتها، اتصال، فهرست اجزا، محیط نصب، مدارک و معیار پذیرش را ثبت کنید. اگر محصول یا جزء جایگزین پیشنهاد می‌شود، تفاوت آن با درخواست را مکتوب و برای بررسی فنی ارسال کنید.

گام دوم، پیشنهادها را فقط پس از هم‌سطح‌سازی مقایسه کنید. قیمت کمتر برای لوله‌ای با مشخصات یا مدارک متفاوت، مزیت فنی ثابت‌شده نیست. ابتدا اختلاف‌ها را در یک ماتریس بنویسید و مشخص کنید چه کسی باید دربارهٔ هر اختلاف تصمیم بگیرد: طراح، ناظر، QC، واحد خرید یا مرجع دارای صلاحیت.

گام سوم، تحویل را با سفارش پذیرفته‌شده کنترل کنید. مقدار، مارکینگ، وضعیت ظاهری، ابعاد نمونه‌برداری‌شده در حد رویه پروژه، نوع انتها، اجزای همراه و مدارک باید با همان فهرست تطبیق داده شوند. گواهی آزمایش کارخانه (MTC)^۱ وقتی ارزش کنترلی دارد که با کالا و شناسهٔ محموله قابل اتصال باشد.

در پایان، وضعیت هر ردیف را «منطبق»، «نیازمند توضیح» یا «مغایر» ثبت کنید. در گزارش اختلاف، شماره سفارش، شناسهٔ بسته، جزء یا ویژگی مشاهده‌شده، مدرک مرتبط و اقدام بعدی را وارد کنید. کنترل لوله مانیسمان هنگام تحویل و راهنمای گواهی آزمایش کارخانه برای لوله برای مسیر کنترل کالا و مدرک، محتوای مکمل هستند.

اشتباه‌های رایج در انتخاب لوله آتش‌نشانی

• اعلام اینکه یک نوع لوله برای همه سامانه‌های آتش‌نشانی مجاز یا لازم است.
• یکی‌گرفتن استاندارد محصول با کد نصب و پذیرش کل سامانه.
• نادیده‌گرفتن تفاوت محدوده اسپرینکلر، لوله ایستاده و پمپ ثابت.
• سفارش لوله بدون تعیین نوع اتصال، قطعهٔ مقابل و فهرست اجزا.
• نتیجه‌گیری دربارهٔ مقاومت محیطی از روی نام سیاه یا گالوانیزه.
• مقایسه قیمت پیش از هم‌سطح‌کردن محصول، اتصال، مدارک و شرایط تحویل.
• پذیرش کالا فقط با مشاهده ظاهری یا فقط با دیدن یک مدرک.

همه این خطاها یک الگو دارند: یک واژهٔ کوتاه جای زنجیره‌ای از تصمیم‌های کدی، فنی و اجرایی می‌نشیند. استعلام دقیق به معنی طراحی‌کردن توسط واحد خرید نیست؛ یعنی درخواست را آن‌قدر روشن کنیم که مرجع فنی بتواند اختلاف‌ها را قبل از نصب بررسی کند.

محدودیت‌های این راهنما

این مقاله هیچ نوع لوله، اتصال، پوشش یا جزء را برای همه سامانه‌های آتش‌نشانی تأیید یا توصیه نمی‌کند. نام مانیسمان، عبارت بدون درز یا حتی نام یک استاندارد محصول، بدون تطبیق با محدوده سامانه، نسخه مرجع، مقررات محلی، نقشه و مشخصات مصوب پروژه برای پذیرش کافی نیست.

این متن جای طراحی هیدرولیکی، تعیین فشار، انتخاب اجزا، روش نصب، آزمون سامانه، تأیید ناظر یا مرجع دارای صلاحیت را نمی‌گیرد. اطلاعات تجاری متغیر نیز باید در تاریخ استعلام از قیمت و خرید لوله مانیسمان بررسی شود؛ در این راهنما هیچ قیمت، موجودی یا زمان تحویلی اعلام نشده است.

منابع

1. ASTM A795/A795M Standard Specification for Black and Hot-Dipped Zinc-Coated (Galvanized) Welded and Seamless Steel Pipe for Fire Protection Use، ASTM International
2. NFPA 13 Standard for the Installation of Sprinkler Systems، National Fire Protection Association
3. NFPA 14 Standard for the Installation of Standpipe and Hose Systems، National Fire Protection Association
4. NFPA 20 Standard for the Installation of Stationary Pumps for Fire Protection، National Fire Protection Association

آزمون هیدرواستاتیک با استفاده از سیال، وجود نشتی یا افت فشار را در شرایط و معیار تعیین‌شده آزمون بررسی می‌کند. نتیجه آن به‌تنهایی فشار مجاز بهره‌برداری، مناسب‌بودن برای همه سرویس‌ها، نبود همه عیوب، طراحی درست خط یا پذیرش نهایی پروژه را ثابت نمی‌کند.

• ASTM A530/A530M برای محصولاتی که الزام آزمون هیدرواستاتیک دارند اما پارامترها را تعریف نکرده‌اند، بخش آزمون هیدرواستاتیک را الزامی می‌داند. ASTM International
• API Spec 5L 47th ویرایش (Edition) الزامات ساخت، بازرسی، آزمون، مارکینگ و ردیابی لوله خط انتقال (Line Pipe) را پوشش می‌دهد و به موضوع کالیبراسیون گیج فشار هیدروتست اشاره دارد. American Petroleum Institute
• ASME B31.3 مواد، طراحی، ساخت، بازرسی و آزمون لوله‌کشی فرایندی را پوشش می‌دهد. ASME

«هیدروتست» یا آزمون هیدرواستاتیک لوله، در گفت‌وگوی خرید و کنترل کیفیت زیاد شنیده می‌شود؛ اما نتیجه آن گاهی بیش از دامنه واقعی‌اش تفسیر می‌گردد. این آزمون با استفاده از سیال و در شرایط تعیین‌شده، می‌تواند وجود نشتی یا افت فشار را بررسی کند. با این حال، یک رکورد موفق هیدروتست به‌تنهایی طراحی خط، فشار مجاز بهره‌برداری، نبود همه عیوب یا پذیرش نهایی پروژه را اثبات نمی‌کند.

پاسخ کوتاه

آزمون هیدرواستاتیک، وجود نشتی یا افت فشار را در روش و معیار تعیین‌شده آزمون بررسی می‌کند. برای تفسیر نتیجه باید بدانید چه چیزی، با چه روش و تجهیزات، تحت کدام معیار و برای کدام محموله یا بخش سیستم آزمایش شده است. هیدروتست جای طراحی، کد پروژه، بازرسی کامل، مدارک ردیابی یا معیار پذیرش نهایی را نمی‌گیرد.

این مقاله به یک پرسش اطلاعاتی پاسخ می‌دهد، نه به تأیید یک خط مشخص. برای کنترل مدارک محموله، راهنمای گواهی آزمایش کارخانه (MTC) لوله را نیز بخوانید؛ رکورد هیدروتست و MTC ممکن است هر دو در پرونده کنترل باشند، اما یک مدرک واحد نیستند و کارکرد یکسانی ندارند.

آزمون هیدرواستاتیک چه چیزی را بررسی می‌کند؟

در آزمون هیدرواستاتیک، سیال در محصول یا بخش مورد آزمایش به‌کار می‌رود و نتیجه بر اساس روش و معیار تعیین‌شده ارزیابی می‌شود. در ساده‌ترین بیان، آزمون می‌خواهد ببیند آیا تحت شرایط آزمون، نشتی یا افت فشار قابل مشاهده است یا خیر. همین جمله دو محدودیت مهم دارد: «تحت شرایط آزمون» و «بر اساس معیار تعیین‌شده».

استاندارد محصول، الزامات عمومی، کد پروژه یا برنامه آزمون می‌تواند درباره روش، پارامترها، رکوردها و معیار پذیرش نقش داشته باشد. ASTM A530/A530M بیان می‌کند وقتی مشخصات فنی محصول الزام آزمون هیدرواستاتیک دارد اما پارامترهای آزمون را تعریف نکرده، بخش مربوط به آزمون در آن استاندارد عمومی الزامی است. این نکته نشان می‌دهد که نام «هیدروتست» بدون مرجع قابل‌اعمال، مشخصات کامل آزمون نیست.

در لوله خط انتقال (Line Pipe) نیز API Spec 5L ساخت، بازرسی، آزمون، مارکینگ و ردیابی را در یک چارچوب محصولی قرار می‌دهد. API در اعلام ویرایش (Edition) 47 به موضوع کالیبراسیون گیج فشار هیدروتست اشاره کرده است. بنابراین حتی در سطح محصول، نتیجه آزمون باید با روش اندازه‌گیری و کنترل رکوردها خوانده شود، نه فقط با یک عبارت شفاهی «تست شده است».

چه اطلاعاتی باید کنار نتیجه هیدروتست باشد؟

رکورد آزمون زمانی قابل استفاده است که بتوان آن را به یک موضوع روشن وصل کرد: کدام لوله، کدام قرقره یا کدام بخش سیستم؟ روش آزمون چه بوده؟ معیار پذیرش از کدام سند آمده؟ نتیجه چگونه ثبت شده؟ اگر پروژه برای تجهیزات اندازه‌گیری یا کالیبراسیون الزام دارد، این اطلاعات نیز باید در پرونده کنترل قابل بررسی باشد.

جدول زیر یک چک‌لیست عمومی برای خواندن رکورد است. این جدول فشار، مدت یا معیار قبول عمومی تعیین نمی‌کند؛ آن اعداد و شرایط باید از ویرایش استاندارد، کد و مشخصات فنی همان پروژه بیاید. کارکرد جدول این است که از نتیجه‌گیری بر اساس یک برچسب کوتاه جلوگیری کند.

اگر یکی از این فیلدها نامعلوم است، نتیجه آزمون را کامل فرض نکنید. آن مورد را «نیازمند توضیح» ثبت کنید و از مرجع فنی یا تأمین‌کننده، سند یا رکورد مرتبط بخواهید. در خرید صنعتی، سؤال درست اغلب این نیست که «تست انجام شده؟» بلکه این است که «چه چیزی، تحت کدام معیار، برای کدام ردیف سفارش و با چه رکوردی تست شده است؟»

هیدروتست چه چیزی را ثابت نمی‌کند؟

هیدروتست به‌تنهایی فشار مجاز بهره‌برداری را تعیین نمی‌کند. فشار مجاز به طراحی، کد قابل‌اعمال، متریال، قطر و ضخامت، دما، خوردگی، اتصال‌ها، شرایط بهره‌برداری و سایر فرض‌های پروژه وابسته است. فشار یا شرایط آزمون را نباید بدون طراحی به یک حد بهره‌برداری عمومی تبدیل کرد.

این آزمون همچنین نبود همه عیوب ممکن را اثبات نمی‌کند. دامنه آن به روش و معیار آزمون محدود است. ممکن است پروژه برای برخی ریسک‌ها یا ویژگی‌ها، بازرسی، آزمون غیرمخرب، کنترل ابعادی، مدارک متریال یا روش‌های دیگری بخواهد. اینکه کدام کنترل لازم است، از مشخصات فنی پروژه و استاندارد قابل‌اعمال می‌آید، نه از یک نتیجه موفق هیدروتست.

هیدروتست جای کنترل نوع محصول یا ردیابی را هم نمی‌گیرد. اگر سفارش استاندارد، گرید، ابعاد یا نوع ساخت مشخصی خواسته است، نتیجه آزمون فشار نمی‌تواند مغایرت این فیلدها را برطرف کند. به همین ترتیب، یک رکورد آزمون که به محموله قابل تشخیص وصل نیست، برای پذیرش همان محموله شواهد کافی ایجاد نمی‌کند.

آزمون محصول با آزمون سیستم یکی نیست

یکی از منابع سوءتفاهم، یکسان‌گرفتن آزمون کارخانه روی محصول با آزمون یک سیستم نصب‌شده است. هدف، مرجع، مرز آزمون، تجهیزات، رکوردها و معیار پذیرش ممکن است در این دو موقعیت متفاوت باشند. نام مشترک «هیدروتست» به‌تنهایی نشان نمی‌دهد که چه چیزی آزمایش شده یا نتیجه برای کدام مرحله از کار قابل استناد است.

در آزمون محصول، استاندارد محصول و الزامات سازنده می‌توانند نقش محوری داشته باشند. در آزمون سیستم، کد لوله‌کشی، طراحی، برنامه اجرایی، مرزهای سیستم، اتصالات و معیارهای پروژه نیز وارد می‌شوند. ASME B31.3 حوزه مواد و اجزا، طراحی، ساخت، مونتاژ، برپایی، بازرسی و آزمون لوله‌کشی فرایندی را پوشش می‌دهد؛ این گستره نشان می‌دهد که آزمون فقط یکی از لایه‌های کنترل است.

بنابراین از یک رکورد کارخانه نتیجه نگیرید که سیستم نصب‌شده آزمون و پذیرش شده است، و از یک رکورد سیستم نتیجه نگیرید که هر ویژگی محصول از ابتدا تأیید شده است. برای هر سند، مرز آزمون و هدف آن را جداگانه ثبت کنید. این تفکیک در زمان تحویل، ساخت، نصب و راه‌اندازی از اختلاف‌های قابل‌پیشگیری جلوگیری می‌کند.

چگونه نتیجه هیدروتست را با مدارک محموله تطبیق دهیم؟

ابتدا سفارش و مشخصات فنی را کنار رکورد آزمون بگذارید. ببینید استاندارد و ویرایش، ردیف محصول، ابعاد، گرید یا هر ویژگی موردنیاز در اسناد چگونه مشخص شده است. سپس بررسی کنید رکورد آزمون به همان محموله یا بخش سیستم وصل می‌شود یا خیر. اگر شماره سفارش، ردیابی، مارکینگ یا شناسه نمونه وجود دارد، آن را با روش توافق‌شده پروژه تطبیق دهید.

بعد سراغ مدارک محصول بروید. راهنمای کنترل لوله مانیسمان کمک می‌کند کنترل ظاهری و مدرکی را از هم تفکیک کنید. MTC نیز می‌تواند اطلاعات مربوط به همان محموله را در اختیار بگذارد، اما MTC و رکورد هیدروتست را جای هم نگذارید. هر کدام باید با کالا و سفارش مرتبط شود و هر دو در محدوده خود تفسیر شوند.

اگر فروشنده می‌گوید محصول «هیدروتست دارد» اما روش، مرجع، رکورد یا ردیابی را نشان نمی‌دهد، عبارت را به‌عنوان نتیجه نهایی نپذیرید. فیلدهای ناقص را در جدول تطبیق مشخص کنید. ممکن است پاسخ معتبر وجود داشته باشد، اما پیش از دریافت و کنترل آن، ادعای آزمون برای پذیرش فنی کافی نیست.

چه زمانی باید پرسش را به بازبین فنی ارجاع دهیم؟

اگر مشخصات فنی پروژه فشار، مدت، سیال، مرز آزمون یا معیار پذیرش ویژه‌ای دارد، اجرای آن باید با همان سند کنترل شود. اگر نتیجه آزمون با سفارش، مدارک یا مارکینگ قابل‌تطبیق نیست، یا اگر یک محصول یا سیستم خارج از دامنه روشن استاندارد پیشنهاد شده، تصمیم را به بازبین فنی ارجاع دهید. واحد خرید نباید از روی یک عدد یا عبارت «قبول شد» درباره مناسب‌بودن محصول نتیجه‌گیری کند.

همچنین هر تفاوت میان روش پیش‌بینی‌شده و روش اجراشده باید ثبت شود. یک تغییر ظاهراً کوچک در مرز آزمون، روش اندازه‌گیری یا معیار پذیرش می‌تواند تفسیر نتیجه را تغییر دهد. تأیید مکتوب، مرجع سند و مسئول تصمیم را به پرونده سفارش وصل کنید تا در تحویل یا بهره‌برداری، دلیل پذیرش قابل‌ردیابی باشد.

این ارجاع به معنی ناکارآمدبودن هیدروتست نیست. برعکس، نتیجه آزمون وقتی ارزشمندتر است که در جای درست خود قرار بگیرد: یک شاهد مشخص با دامنه روشن، در کنار طراحی، بازرسی، مدارک و معیارهای پذیرش پروژه.

مرز آزمون و مدیریت مغایرت را پیش از اجرا روشن کنید

پیش از اجرای آزمون، باید معلوم باشد مرز آزمون کجاست و چه اجزا یا اتصالاتی در آن قرار می‌گیرند. در یک محصول منفرد، مرز می‌تواند همان قطعه یا نمونه قابل ردیابی باشد؛ در یک سامانه نصب‌شده، مرز ممکن است یک بخش تعریف‌شده از لوله‌کشی باشد. این تفاوت روی رکورد، مسئولیت‌ها و تفسیر نتیجه اثر می‌گذارد. عبارت کلی «خط تست شد» بدون مرز روشن، برای تحویل و پیگیری کافی نیست.

همچنین وضعیت اجزایی را که از مرز آزمون خارج‌اند یا الزام متفاوت دارند در پرونده کنترل ثبت کنید. هدف این کار، طراحی روش آزمون نیست؛ هدفش جلوگیری از این برداشت نادرست است که یک نتیجه موفق، همه قطعات و همه شرایط پروژه را پوشش داده است. کد و برنامه آزمون پروژه باید مشخص کند چه چیزی در دامنه است، چه کسی نتیجه را بررسی می‌کند و معیار پذیرش چه سندی است.

اگر در طول آزمون نشتی، افت فشار، ایراد رکورد یا اختلاف با مشخصات فنی دیده شد، نتیجه را صرفاً «رد» یا «قبول» شفاهی ثبت نکنید. ردیف یا مرز مربوط، شرح مشاهده، اقدام پیشنهادی، مرجع تصمیم و وضعیت بازبینی را مکتوب کنید. در صورت اصلاح یا آزمون مجدد نیز باید روشن باشد چه چیزی تغییر کرده و کدام رکورد به نتیجه نهایی مرتبط است. این ردیابی از مخلوط‌شدن رکوردهای اولیه و نهایی جلوگیری می‌کند.

در خرید محصول، همین منطق به تأمین‌کننده نیز منتقل می‌شود. اگر رکورد کارخانه ارائه می‌شود، از ابتدا بپرسید شناسه آزمون چگونه به سفارش و محموله وصل خواهد شد و چه سندی این ارتباط را نشان می‌دهد. پاسخ این سؤال به‌مراتب مفیدتر از پذیرش یک عبارت تبلیغاتی درباره انجام آزمون است، زیرا امکان کنترل واقعی هنگام تحویل را فراهم می‌کند.

نتیجه آزمون با مجوز آزادسازی یکسان نیست

نتیجه آزمون یک ورودی در تصمیم آزادسازی یا پذیرش است، نه خودِ آن تصمیم. مسئول پذیرش باید همه ردیف‌های توافق‌شده را ببیند: تطبیق محصول با سفارش، مدارک ردیابی، نتیجه آزمون‌های لازم، وضعیت مغایرت‌ها و تأییدهای فنی. اگر پروژه فرایند آزادسازی دارد، نام مسئول، تاریخ و محدوده پذیرش باید در همان پرونده روشن باشد.

این تفکیک به‌ویژه هنگام تحویل بخشی از سفارش اهمیت دارد. رکورد موفق یک ردیف، دلیل پذیرش ردیف دیگری نیست؛ هر بخش باید با شناسه و دامنه خودش کنترل شود. چنین ثبت ساده‌ای، از استفاده ناخواسته از یک نتیجه معتبر برای کالای نامرتبط جلوگیری می‌کند.

چگونه انتخاب کنیم؟

اگر پروژه یا استاندارد محصول هیدروتست می‌خواهد، نخست مرجع و ویرایش قابل‌اعمال، موضوع آزمون، روش، رکوردها و معیار پذیرش را مشخص کنید. سپس نتیجه را با همان چارچوب بخوانید. اگر هرکدام از این اجزا مبهم است، موضوع را برای تکمیل به مسئول فنی یا طرف مسئول آزمون ارجاع دهید.

اگر هدف شما فقط کنترل خرید لوله است، هیدروتست را یکی از ردیف‌های جدول تطبیق بدانید، نه ردیفی که همه موارد دیگر را حذف می‌کند. استاندارد، گرید، نوع ساخت، ابعاد، طول، مارکینگ، MTC و هر آزمون توافق‌شده را نیز جداگانه کنترل کنید. نتیجه درست شرطی است: آزمون فقط در صورتی به پذیرش کمک می‌کند که با مشخصات فنی و ردیابی همان پروژه تطبیق داشته باشد.

پس از تکمیل مشخصات فنی و مدارک، برای استعلام تجاری مشاهده لوله مانیسمان را انجام دهید. قیمت و موجودی نباید جای روش آزمون، ردیابی و کنترل معیار پذیرش را بگیرد.

اشتباه‌های رایج

• تبدیل فشار یا نتیجه آزمون به فشار مجاز بهره‌برداری.
• فرض‌کردن اینکه هیدروتست نبود همه عیوب ممکن را ثابت می‌کند.
• پذیرش عبارت «هیدروتست شده» بدون مرجع، روش، رکورد و ردیابی.
• یکسان‌گرفتن آزمون کارخانه و آزمون سیستم نصب‌شده.
• جایگزین‌کردن MTC با رکورد هیدروتست یا برعکس.
• نادیده‌گرفتن تفاوت میان معیار پذیرش پروژه و ادعای عمومی فروشنده.

هر یک از این خطاها نتیجه آزمون را از دامنه واقعی‌اش خارج می‌کند. رویکرد درست این است که آزمون را به یک ردیف مستند در پرونده کنترل تبدیل کنید: چه چیزی تست شده، چگونه، با چه معیار و با چه ارتباطی به سفارش.

منابع

1. ASTM A530/A530M Standard Specification for General Requirements for Specialized Carbon and Alloy Steel Pipe، ASTM International
2. API Announces 47th Edition of API Specification 5L، American Petroleum Institute
3. ASME B31.3 Process Piping، ASME

کرایه حمل لوله بیشتر تابع فضایی است که اشغال می‌کند تا وزنی که دارد. یک بار لوله بسته به سایز بین حدود ۹ تا ۳۵ درصد چگالی فولاد توپر را دارد؛ یعنی در سایزهای بزرگ خودرو خیلی پیش از رسیدن به سقف وزنی‌اش پر می‌شود. سه عامل دیگر هم هزینه و زمان را تعیین می‌کنند: طول شاخه که نوع خودرو را مشخص می‌کند، تجهیز تخلیه در مقصد، و نقطه‌ای که ریسک مسیر از فروشنده به خریدار منتقل می‌شود.

• چگالی مؤثر یک بار لوله رده ۴۰ از حدود ۲۷۸۵ کیلوگرم بر متر مکعب در سایز نیم‌اینچ به حدود ۶۸۷ در سایز ۲۴ اینچ کاهش می‌یابد؛ یعنی از حدود ۳۵ درصد چگالی فولاد توپر به کمتر از ۹ درصد. The American Society of Mechanical Engineers
• در سایزهای کوچک خودرو با وزن پر می‌شود و در سایزهای بزرگ با حجم؛ به همین دلیل کرایه هر تن لوله قطر بالا در یک مسیر یکسان طبیعتاً بیشتر است. Flange Bolt Chart
• نقطه انتقال ریسک و مسئولیت هزینه باید پیش از بارگیری مشخص باشد؛ هماهنگ‌کردن حمل توسط فروشنده به‌خودی‌خود به معنای پذیرش مسئولیت مسیر نیست. International Chamber of Commerce
• شاخه ۱۲ متری به خودرویی با بستر بلند نیاز دارد که کمیاب‌تر و گران‌تر است و در برخی مسیرهای شهری محدودیت تردد دارد، در حالی که شاخه ۶ متری روی خودروهای متعارف حمل می‌شود.

در خرید غیرحضوری لوله، بیشترین بحث بعد از قیمت سر حمل در می‌گیرد: کرایه چقدر است، بار کِی می‌رسد، تخلیه با کیست، و اگر چیزی در راه آسیب ببیند تکلیف چیست. بیشتر این بحث‌ها قابل پیشگیری‌اند، چون پاسخشان از چند قاعده ساده در می‌آید — نه از چانه‌زنی. مهم‌ترین قاعده هم این است که لوله برخلاف تصور رایج، کالای سنگین نیست؛ کالای حجیم است.

پاسخ کوتاه

کرایه حمل لوله بیشتر تابع فضایی است که اشغال می‌کند تا وزنی که دارد. یک بار لوله، بسته به سایز، بین حدود ۹ تا ۳۵ درصد چگالی فولاد توپر را دارد؛ یعنی در سایزهای بزرگ، خودرو خیلی پیش از رسیدن به سقف وزنی‌اش پر می‌شود. سه چیز دیگر هم هزینه و زمان را تعیین می‌کنند: طول شاخه که نوع خودرو را مشخص می‌کند، تجهیز تخلیه در مقصد، و اینکه ریسک آسیب در مسیر بر عهده کیست که باید پیش از بارگیری روشن باشد، نه بعد از آن.

کرایه با حجم حساب می‌شود، نه فقط با وزن

یک شاخه لوله در بار، فضایی به اندازه مربعی به ضلع قطر خارجی‌اش اشغال می‌کند و بیشتر آن فضا هوا است. اگر جرم هر متر لوله را بر همان فضا تقسیم کنید، به «چگالی مؤثر بار» می‌رسید:

روند روشن است: هرچه قطر بزرگ‌تر، بار سبک‌تر و پف‌کرده‌تر. لوله نیم‌اینچ بیش از یک‌سوم چگالی فولاد توپر را دارد، ولی لوله ۲۴ اینچ کمتر از یک‌دهم.

پیامد عملی‌اش این است: در سایزهای کوچک، خودرو با وزن پر می‌شود و در سایزهای بزرگ با حجم. برای همین کرایه هر تن لوله ۲۴ اینچ به‌طور طبیعی چند برابر کرایه هر تن لوله ۲ اینچ در همان مسیر است، بدون اینکه کسی قیمت را بالا برده باشد. اگر این را ندانید، پیشنهاد باربری برای سایز بزرگ گران به نظر می‌رسد در حالی که منطقی است.

نکته دوم که از همین جدول در می‌آید: ترکیب سایزها در یک بار، فضا را بهتر پر می‌کند. لوله‌های کوچک می‌توانند داخل یا کنار لوله‌های بزرگ جا بگیرند و همین می‌تواند یک خودروی اضافه را حذف کند. اگر سفارشتان چند سایز دارد، این را در استعلام حمل مطرح کنید.

طول شاخه، خودرو را تعیین می‌کند

طول شاخه یکی از تعیین‌کننده‌ترین عوامل هزینه است و معمولاً در استعلام گم می‌شود.

شاخه ۶ متری روی خودروهای متعارف حمل بار جا می‌شود. شاخه ۱۲ متری این‌طور نیست و به خودرویی با بستر بلند نیاز دارد که هم کمیاب‌تر است و هم گران‌تر، و در برخی مسیرها و ساعت‌های شهری محدودیت تردد دارد.

پس اگر انتخاب میان ۶ و ۱۲ متر باز است، تصمیم فقط به پرت برش مربوط نمی‌شود:

برای پروژه‌ای در شهرستان با دسترسی محدود، گاهی ۶ متری با وجود جوش بیشتر، در مجموع ارزان‌تر تمام می‌شود. تبدیل واحد فروش و تأثیر طول بر پرت در واحد فروش لوله؛ شاخه، بندیل و وزن توضیح داده شده است.

ریسک از کجا منتقل می‌شود

این پرسش در بازار داخلی تقریباً هیچ‌وقت پرسیده نمی‌شود و دقیقاً همان‌جاست که بیشترین اختلاف‌ها متولد می‌شوند: اگر بار در مسیر آسیب ببیند یا کم برسد، ضرر با کیست؟

در تجارت بین‌الملل برای همین یک مجموعه قواعد استاندارد وجود دارد که نقطه انتقال ریسک و مسئولیت هزینه را دقیق تعریف می‌کند. منطقش در خرید داخلی هم عیناً کاربرد دارد، حتی اگر نام قواعد را به کار نبرید. آنچه باید در سفارش روشن باشد سه چیز است:

1. محل تحویل کجاست؟ انبار فروشنده، درب کارخانه، یا محل پروژه شما.
2. از کدام نقطه ریسک با خریدار است؟ اگر تحویل «درب کارخانه» است، از لحظه بارگیری ریسک با شماست حتی اگر باربری را فروشنده معرفی کرده باشد.
3. بیمه بار با کیست و تا چه سقفی؟ بار بیمه‌نشده یعنی هر حادثه‌ای در مسیر مستقیم روی خریدار می‌نشیند.

اگر فروشنده حمل را هماهنگ می‌کند، این به‌خودی‌خود به معنای پذیرش مسئولیت نیست. «هماهنگ‌کردن» و «متعهدبودن» دو چیزند و تفاوتشان فقط وقتی معلوم می‌شود که مشکلی پیش بیاید. یک جمله در پیش‌فاکتور کافی است تا این ابهام حذف شود.

بارگیری و تخلیه؛ هزینه‌ای که در استعلام نیست

کرایه اعلام‌شده معمولاً فقط جابه‌جایی است. این اقلام جدا هستند و اگر از قبل روشن نشوند، در مقصد به بحث تبدیل می‌شوند:

• تجهیز تخلیه. لوله در سایزهای بزرگ یا بندیل‌های سنگین با دست تخلیه نمی‌شود. جرثقیل یا لیفتراک باید در مقصد آماده باشد. اینکه تأمینش با کیست، باید پیش از حرکت بار مشخص شود.
• زمان انتظار خودرو. اگر خودرو در مقصد معطل بماند، معمولاً هزینه انتظار به آن تعلق می‌گیرد. ساعت تحویل و آمادگی مقصد را هماهنگ کنید.
• دسترسی مقصد. کوچه باریک، شیب، نبود فضای مانور یا محدودیت تردد کامیون سنگین، می‌تواند یک تحویل را به دو مرحله و دو هزینه تبدیل کند.
• مهاربندی و تسمه‌کشی. بار لوله باید مهار شود تا در مسیر جابه‌جا نشود. این هم بخشی از خدمت است و هم شرط ایمنی؛ اگر ناقص باشد، آسیب در مسیر تقریباً حتمی است.

زمان تحویل از چه چیزی ساخته می‌شود

«چند روزه می‌رسد؟» یک عدد نیست، جمع چند بازه است:

تأمین کالا. اگر سایز و ضخامت درخواستی موجود انبار باشد، این بازه صفر است. اگر نباشد، به زمان تأمین از کارخانه یا بازار وابسته است — و همین‌جاست که سایزها و رده‌های کم‌گردش، تحویل را طولانی می‌کنند. پیش از قطعی‌کردن طراحی، در دسترس‌بودن (Availability) را بپرسید، نه فقط قیمت را.

آماده‌سازی و بارگیری. برش به طول خاص، رزوه‌زنی، یا بسته‌بندی ویژه، همه زمان می‌برند و باید در برآورد بیایند.

حمل. تابع مسیر و نوع خودرو. برای مقاصدی که خودروی مناسب کم‌تردد است، انتظار برای یافتن خودرو می‌تواند از خود سفر طولانی‌تر شود.

تخلیه و تحویل. آمادگی مقصد بخشی از زمان تحویل است، نه چیزی جدا از آن.

وقتی فروشنده یک عدد کلی می‌دهد، بپرسید کدام بخش‌ها در آن حساب شده. تفاوت «سه روزه بارگیری می‌شود» با «سه روزه تحویل می‌گیرید» می‌تواند یک هفته باشد.

پیش از امضای بارنامه چه چیزی را کنترل کنید

امضای رسید تحویل، پایان مسیر است. پیش از آن این‌ها را ببینید:

هر مغایرتی که دیدید، پیش از تخلیه و به‌صورت کتبی ثبت کنید. رویه کامل و اینکه چه چیزی یک ادعا را قابل پیگیری می‌کند، در گارانتی، مرجوعی و تکلیف کالای نامنطبق آمده است.

در آهن‌تودی، هماهنگی حمل و کنترل بار پیش از خروج از انبار بخشی از رویه تحویل است.^۱ برای شرایط روز و سایزهای موجود، قیمت و خرید لوله مانیسمان مرجع است و چارچوب کامل استعلام در چک‌لیست خرید لوله مانیسمان.

اشتباه‌های رایج

1. مقایسه دو پیشنهاد بدون هم‌ردیف‌کردن حمل. قیمتی که «درب کارخانه» است با قیمتی که «تحویل در محل» است، دو عدد متفاوت‌اند؛ مقایسه‌شان بدون افزودن کرایه بی‌معناست.
2. تخمین کرایه فقط از روی تناژ. در سایزهای بزرگ، حجم تعیین‌کننده است نه وزن. برآوردی که فقط تن را می‌بیند، برای لوله قطر بالا اشتباه در می‌آید.
3. مشخص‌نکردن طول شاخه در استعلام حمل. ۱۲ متری خودروی متفاوتی می‌خواهد و این پس از هماهنگی، تغییرش گران است.
4. آماده‌نبودن مقصد برای تخلیه. نبود جرثقیل یا فضای مانور، هزینه انتظار می‌سازد و گاهی بار را برمی‌گرداند.
5. روشن‌نبودن مسئولیت آسیب مسیر. اگر پیش از بارگیری معلوم نباشد ریسک با کیست، بعد از حادثه توافقی در کار نخواهد بود.
6. امضای رسید پیش از شمارش. رسید امضاشده یعنی بار سالم و کامل تحویل شده؛ اصلاحش بعداً دشوار است.
7. حساب‌نکردن زمان تأمین در سایزهای کم‌گردش. رده یا سایزی که موجود انبار نیست، زمان تحویل را چند برابر می‌کند.

منابع

1. Incoterms 2020 — ICC rules for the use of domestic and international trade terms، International Chamber of Commerce
2. ASME B36.10M Welded and Seamless Wrought Steel Pipe، The American Society of Mechanical Engineers
3. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
4. ASME B36.10M Pipe Schedule Chart — Wall Thickness u0026amp; Weights، Flange Bolt Chart

خوردگی یا آسیب لوله گالوانیزه را نباید فقط با دیدن لکه یا تغییر رنگ به عمر باقی‌مانده یا رد/پذیرش قطعی تبدیل کرد. ابتدا محیط و سابقه سرویس، وضعیت و پیوستگی پوشش، محل و گستره آسیب، شرایط اتصال و نگهداری، هویت محصول و معیار پروژه را ثبت کنید. ASTM A780 راهنمای تعمیر نواحی آسیب‌دیده و بدون پوشش پس از گالوانیزه گرم است و ASTM G1 روش‌های آماده‌سازی، تمیزکاری و ارزیابی محصولات خوردگی را پوشش می‌دهد؛ اینکه کدام روش یا تعمیر برای یک لوله مجاز است باید با مشخصات فنی و مرجع فنی پروژه تعیین شود.

• ASTM A780 روش‌ها و materialهای مجاز برای تعمیر نواحی آسیب‌دیده و بدون پوشش پس از گالوانیزه گرم را پوشش می‌دهد. ASTM International
• ASTM G1 روش‌های آماده‌سازی، تمیزکاری و ارزیابی محصولات خوردگی روی نمونه‌ها را پوشش می‌دهد و بر نقش روش مناسب و کنترل‌شده در ارزیابی تأکید دارد. ASTM International
• ASTM A123/A123M دامنه پوشش روی گالوانیزه گرم برای گروهی از محصولات آهنی و فولادی را بیان می‌کند و باید با دامنه محصول کنترل شود. ASTM International
• ASTM A53/A53M در عنوان خود pipe فولادی black و hot-dipped zinc-coated با ساخت welded و seamless را پوشش می‌دهد. ASTM International

دیدن لکه، کدری، تغییر رنگ یا ناحیه‌ای با پوشش آسیب‌دیده روی لوله گالوانیزه معمولاً این پرسش را ایجاد می‌کند که «آیا لوله خراب شده است؟» پاسخ حرفه‌ای با ظاهر سطح شروع می‌شود، اما همان‌جا تمام نمی‌شود. برای فهم اهمیت مشاهده باید محیط و سابقه سرویس، نوع محصول و پوشش، محل و گستره آسیب، وضعیت اتصال و نگهداری، هویت محموله و معیار پذیرش پروژه را کنار هم دید.

این راهنما عمر باقی‌مانده، علت قطعی خوردگی یا مجازبودن یک تعمیر را برای محصول شما تعیین نمی‌کند. هدف، تبدیل مشاهده سطحی به یک روند کنترل‌شده است: چه چیزی ثبت شود، چه زمانی کالا از مسیر عادی جدا شود، چه مدرکی باید بررسی شود و چه پرسشی به مسئول فنی یا بازرس بازگردد.

پاسخ کوتاه

خوردگی یا آسیب لوله گالوانیزه را نباید فقط با دیدن لکه یا تغییر رنگ به عمر باقی‌مانده یا رد/پذیرش قطعی تبدیل کرد. ابتدا محیط و سابقه سرویس، وضعیت و پیوستگی پوشش، محل و گستره آسیب، شرایط اتصال و نگهداری، هویت محصول و معیار پروژه را ثبت کنید. ASTM A780 راهنمای تعمیر نواحی آسیب‌دیده و بدون پوشش پس از گالوانیزه گرم است و ASTM G1 روش‌های آماده‌سازی، تمیزکاری و ارزیابی محصولات خوردگی را پوشش می‌دهد؛ اینکه کدام روش یا تعمیر برای یک لوله مجاز است باید با مشخصات فنی و مرجع فنی پروژه تعیین شود.

این تفکیک مهم است: مشاهده یک ناحیه غیرعادی، یک «ورودی بازرسی» است، نه گزارش نهایی. اگر محصول در انبار است، ممکن است موضوع به حمل، نگهداری یا آسیب فیزیکی مربوط باشد؛ اگر در سرویس است، داده‌های محیط و شرایط بهره‌برداری نیز لازم‌اند. هر نتیجه باید تا حد نیاز پروژه به محصول، زمان، محل و معیار تصمیم ردیابی شود.

چرا ظاهر سطح برای تصمیم کافی نیست؟

ظاهر سطح یک سرنخ است، نه حکم. تغییر رنگ، رسوب، لکه، خراش، ناحیه بدون پوشش یا محصول خوردگی می‌تواند علت‌ها و پیامدهای متفاوتی داشته باشد. از یک عکس یا بازرسی چشمی نمی‌توان به‌تنهایی گفت پوشش در تمام طول لوله چه وضعیتی دارد، علت چه بوده یا محصول برای ادامه مصرف پذیرفتنی است. این نتیجه‌ها به دامنه مشاهده، محیط، مشخصات فنی و معیار پروژه وابسته‌اند.

ASTM G1 به آماده‌سازی، تمیزکاری و ارزیابی محصولات خوردگی روی نمونه‌ها می‌پردازد. ارزش این مرجع برای بازرس یا خریدار در این است که نشان می‌دهد ارزیابی خوردگی باید روش‌مند باشد. تمیزکاری یا حذف محصول خوردگی بدون ثبت وضعیت اولیه ممکن است اطلاعاتی را که برای تحلیل بعدی لازم است از بین ببرد. هر اقدام باید زیر دستورالعمل معتبر و با مسئول روشن انجام شود.

ظاهر لوله همچنین نمی‌گوید استاندارد محصول، نوع ساخت یا وضعیت پوشش چه بوده است. ASTM A53/A53M در عنوان خود pipe فولادی black و hot-dipped zinc-coated را با ساخت welded و seamless پوشش می‌دهد، اما نام A53 جای کنترل گرید، ابعاد، مدارک، محیط یا پذیرش را نمی‌گیرد. پیش از تفسیر آسیب، هویت محصول و قرارداد را مشخص کنید.

پوشش روی و خوردگی را با هم خلط نکنید

لوله گالوانیزه، لوله فولادی با پوشش روی است؛ اما «وجود پوشش» به معنی مصونیت همیشگی از هر تغییر سطح یا هر محیط نیست. روش پوشش، وضعیت سطح، محیط، سیال، اتصال‌ها، آسیب حمل و نصب و نگهداری می‌توانند در ارزیابی اثر داشته باشند. به همین دلیل، پرسش درست «آیا گالوانیزه زنگ می‌زند؟» نیست؛ بلکه باید پرسید چه محصولی، در چه محیطی، با چه وضعیت پوشش و چه مشاهده‌ای بررسی می‌شود.

همچنین روش پوشش باید روشن باشد. گالوانیزه گرم و پوشش روی الکتریکی یکسان نیستند و استانداردها و کنترل‌های مرجع متفاوتی دارند. اگر واژه «گالوانیزه» یا «سرد» در اسناد آمده، آن را به فرایند، استاندارد و الزام قابل‌بررسی تبدیل کنید. تفاوت گالوانیزه گرم و سرد این تفکیک را با جزئیات بیشتری بیان می‌کند.

خوردگی یا آسیب پوشش نیز با ضخامت دیواره لوله یکی نیست. ممکن است پروژه هم کنترل پوشش و هم کنترل ابعادی را لازم بداند. این دو باید با روش و معیار مستقل بررسی شوند. اگر نگرانی درباره قطر، ضخامت یا طول است، به راهنمای تلرانس ابعادی لوله رجوع کنید و از ظاهر پوشش برای نتیجه‌گیری درباره ابعاد استفاده نکنید.

پیش از بازرسی، چه اطلاعاتی از محیط لازم است؟

ارزیابی در انبار با ارزیابی در سرویس یکی نیست. اگر لوله هنوز مصرف نشده است، تاریخ ورود، محل نگهداری، تماس‌های مکانیکی، وضعیت محافظ انتها، شرایط جابه‌جایی و هر رویداد مانند بارندگی، تماس با آلودگی یا آسیب تجهیزات را بررسی کنید. اگر لوله در سرویس است، شرح سیال، شرایط بهره‌برداری، محل نصب، اتصال‌ها و تغییرات اخیر نیز باید از مدارک معتبر پروژه دریافت شود.

این مقاله برای محیط‌ها حد عددی یا عمر سرویس اعلام نمی‌کند. چنین داده‌هایی باید از طراحی، استاندارد و مشخصات فنی همان پروژه بیایند. تبدیل یک تجربه از محیط دیگر به حکم عمومی، به‌ویژه هنگامی که نوع پوشش یا سیال متفاوت است، می‌تواند تصمیم را گمراه کند. اطلاعات نامعلوم را نامعلوم ثبت کنید و برای تصمیم به مرجع فنی ارجاع دهید.

در بازدید میدانی، محل مشاهده را با شناسه محصول و موقعیت واقعی پیوند دهید. فقط نوشتن «خوردگی روی لوله» کافی نیست. کدام قطعه، کدام سمت، کدام ناحیه، چه تاریخ، چه محیط و چه تغییر اخیر؟ هرچه این اطلاعات بهتر ثبت شود، امکان مقایسه با وضعیت قبلی و تصمیم بعدی بیشتر می‌شود.

در مشاهده اولیه چه چیزی را ثبت کنیم؟

مشاهده اولیه باید داده تولید کند، نه فقط نظر. ابتدا هویت محصول را از tag، مارکینگ، شماره ذوب، بسته یا روش ردیابی مورد قبول پروژه ثبت کنید. سپس محل و گستره ناحیه، وضعیت قابل‌مشاهده سطح، آسیب مکانیکی، وضعیت سر لوله و هر نشانه مرتبط با حمل یا نصب را ثبت کنید. اگر عکس یا نمونه‌برداری مجاز است، آن را طبق رویه پروژه و با اتصال به همین شناسه حفظ کنید.

ثبت «گستره» نباید به عددسازی منجر شود. اگر پروژه روش اندازه‌گیری مشخص دارد، از همان روش استفاده کنید. اگر ندارد، فقط آنچه قابل‌مشاهده و قابل‌اثبات است را شرح دهید و نیاز به بررسی بعدی را روشن نگه دارید. هدف این مرحله، تعیین عمر یا ضخامت پوشش نیست؛ ایجاد یک وضعیت مبنا قابل‌ارجاع برای تصمیم مسئول است.

هم‌زمان به آسیب‌های غیرپوششی نیز نگاه کنید. خراش، فرورفتگی، تغییر شکل، آسیب سر لوله، آلودگی یا ناخوانایی مارکینگ ممکن است مسیر کنترل را تغییر دهد. اگر محصول در محوطه نگهداری می‌شود، راهنمای انبارش لوله فولادی کمک می‌کند وضعیت تکیه‌گاه، حفاظت، ردیابی و حرکت محموله را نیز بررسی کنید.

جدول ارزیابی خوردگی و آسیب پوشش

جدول زیر قرار نیست از روی چند مشاهده، حکم پذیرش صادر کند. این جدول کمک می‌کند هر مشاهد‌ه به پرسش، مدرک و تصمیم بعدی وصل شود.

این جدول در بازرسی ورودی، بازدید انبار یا مشاهده پس از نصب قابل‌استفاده است. اگر هر ردیف داده کافی ندارد، محصول را با برچسب «نیازمند بررسی» نگه دارید. این برچسب به معنی رد قطعی نیست؛ فقط مانع می‌شود که کالای مبهم، بی‌صدا وارد مسیر مصرف یا تعمیر شود.

در پروژه‌های حساس، ممکن است بازرسی سطحی تنها آغاز یک برنامه آزمون یا ارزیابی باشد. اینکه چه آزمونی، روی چه نمونه‌ای و با چه معیار پذیرش (Acceptance Criteria) انجام شود، باید از طرح بازرسی و آزمون (ITP)، مشخصات فنی و مرجع فنی تعیین شود. این مقاله عمداً چنین برنامه‌ای را برای همه لوله‌ها تجویز نمی‌کند.

آیا ناحیه آسیب‌دیده قابل تعمیر است؟

ASTM A780 practice مربوط به تعمیر نواحی آسیب‌دیده و بدون پوشش پس از گالوانیزه گرم (Hot-Dip) گالوانیزه‌کردن است. وجود این practice به معنی مجازبودن خودکار تعمیر هر لوله، هر نوع پوشش یا هر آسیب نیست. ابتدا باید روشن شود محصول واقعاً در دامنه مرتبط قرار دارد، مشخصات فنی پروژه چه می‌خواهد و آیا مرجع فنی روش تعمیر، سطح آماده‌سازی، کنترل و پذیرش را تأیید کرده است.

پیش از هر اقدام، وضعیت اولیه را ثبت کنید. پاک‌کردن، برس‌زدن، پوشاندن یا تعمیر بدون حفظ رکورد می‌تواند تحلیل علت و کنترل کیفیت را دشوار کند. اگر ناحیه آسیب با فرورفتگی، تغییر شکل، آسیب اتصال یا ابهام ردیابی همراه است، مسئله ممکن است فراتر از تعمیر پوشش باشد و باید بازرسی گسترده‌تری انجام شود.

در سفارش یا تصمیم تعمیر، پرسش‌ها را صریح بنویسید: محصول و پوشش اولیه چه بوده؟ دامنه آسیب چیست؟ مرجع تعمیر چیست؟ چه کسی روش را تأیید می‌کند؟ چه بازرسی یا رکوردی پس از آن لازم است؟ و معیار پذیرش چیست؟ پاسخ شفاهی «قابل تعمیر است» بدون این فیلدها، تصمیم قابل‌ممیزی نمی‌سازد.

مدارک و ردیابی چه نقشی دارند؟

مدرک کارخانه یا گزارش پوشش، اطلاعات مهمی دارد اما مشاهده فعلی را به‌تنهایی توضیح نمی‌دهد. ابتدا بررسی کنید مدرک به کدام دسته تولید یا محموله مربوط است و آیا استاندارد، ویرایش و الزام سفارش را نشان می‌دهد. سپس ببینید کالا از زمان ورود تا زمان مشاهده، چگونه ردیابی شده و آیا برش، جابه‌جایی یا اختلاط ارتباط آن با مدرک را ضعیف کرده است.

راهنمای گواهی آزمایش کارخانه (MTC) لوله در خواندن سند محصول مفید است، اما MTC یک جایگزین برای بازدید، ثبت آسیب یا تصمیم پذیرش نیست. اگر لوله در انبار آسیب دیده باشد، MTC همچنان می‌تواند هویت اولیه را نشان دهد، اما برای تعیین وضعیت فعلی پوشش و مجازبودن استفاده کافی نیست.

برای هر مشاهده یک رکورد کوتاه بسازید: شناسه محصول، تاریخ، محل، محیط، شرح مشاهده، عکس یا سند مجاز، وضعیت مدارک، اقدام موقت و مرجع تصمیم بعدی. این حداقل اطلاعات مانع می‌شود که گزارش‌های پراکنده بعداً به محموله اشتباه یا تاریخ اشتباه نسبت داده شوند.

چگونه تصمیم بگیریم؟

مسیر زیر، علت‌یابی یا انتخاب تعمیر را انجام نمی‌دهد؛ فقط نشان می‌دهد چه زمانی داده برای یک تصمیم فنی کافی نیست.

اگر مسیر در یک مرحله متوقف می‌شود، اقدام درست اغلب تکمیل داده است، نه نتیجه‌گیری سریع. برای مثال، یک ناحیه سطحی ممکن است نیازمند ثبت و نظارت باشد یا ممکن است نیاز به ارجاع داشته باشد؛ تفاوت این دو را مشخصات فنی، محیط و معیار پروژه تعیین می‌کند، نه نام «گالوانیزه».

پس از کامل‌شدن الزامها، برای ادامه استعلام تجاری می‌توانید لوله گالوانیزه را ببینید. قیمت و موجودی، جای بررسی محیط، وضعیت پوشش، مدارک و معیار پذیرش را نمی‌گیرد.

اشتباه‌های رایج

• نتیجه‌گیری عمر باقی‌مانده از یک لکه یا تغییر رنگ.
• پاک‌کردن یا تعمیر ناحیه پیش از ثبت وضعیت و هویت محصول.
• خلط آسیب پوشش با خرابی قطعی دیواره یا محصول.
• استفاده از نام ASTM A780 به‌عنوان مجوز تعمیر همه پوشش‌ها و همه لوله‌ها.
• نادیده‌گرفتن محیط، سابقه حمل/انبارش و شرایط اتصال.
• تکیه بر MTC بدون اتصال آن به کالای واقعی و مشاهده فعلی.
• پذیرش یا رد محصول بدون معیار قراردادی و مرجع تصمیم.
• مخلوط‌کردن کالای مشکوک با اقلام پذیرفته‌شده در انبار.

این اشتباه‌ها معمولاً با یک مشاهده واقعی آغاز می‌شوند، اما با یک تفسیر بیش‌ازحد ادامه پیدا می‌کنند. راه‌حل این نیست که هر لکه را خرابی قطعی بدانیم؛ راه‌حل، ثبت خوب، ردیابی درست و ارجاع به معیار قابل‌اعمال است.

محدودیت‌های این راهنما

این مقاله عمر سرویس، نرخ خوردگی، علت قطعی آسیب، ضخامت پوشش، روش آزمون یا روش تعمیر مناسب برای محصول شما را تعیین نمی‌کند. این موارد به فرایند پوشش، محصول پایه، محیط، تاریخچه سرویس، استاندارد، ویرایش، دستورالعمل و مشخصات فنی پروژه وابسته‌اند.

همچنین مقاله تأیید نمی‌کند که مشاهده ظاهری، یک MTC، یک استاندارد محصول یا نام گالوانیزه به‌تنهایی برای پذیرش محصول کافی است. استاندارد محصول، ابعاد، پوشش، مدارک، بازرسی و معیار پذیرش باید در کنار هم کنترل شوند. تصمیم نهایی با مشخصات فنی مصوب و تأیید مرجع فنی پروژه است.

منابع

1. ASTM A780 Standard Practice for Repair of Damaged and Uncoated Areas of Hot-Dip Galvanized Coatings، ASTM International
2. ASTM G1 Standard Practice for Preparing, Cleaning, and Evaluating Corrosion Test Specimens، ASTM International
3. ASTM A123/A123M Standard Specification for Zinc (Hot-Dip Galvanized) Coatings on Iron and Steel Products، ASTM International
4. ASTM A53/A53M Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless، ASTM International

وزن لوله گالوانیزه از فرمول 0.02466 × ضخامت × (قطر خارجی − ضخامت) بر حسب کیلوگرم بر متر به دست می‌آید و ارقام جدول‌های استاندارد را با اختلاف کمتر از یک درصد بازتولید می‌کند. جدول‌های منتشرشده به چهار دلیل با هم فرق می‌کنند: قطر مشخص‌شده در برابر کرانه تلرانس، سر ساده در برابر رزوه‌دار با کوپلینگ، لوله لخت در برابر لوله پوشش‌دار، و تلرانس مجاز وزن.

• قطر مشخص‌شده در EN 10255 برای هر سه سری سبک، متوسط و سنگین یکسان است؛ آنچه میان سری‌ها فرق می‌کند بازه مجاز قطر است. برای 1/2 اینچ قطر مشخص‌شده 21.3 میلی‌متر است. نسخه PDF منتشرشده توسط Energy Steel
• ستون وزن جدول‌های EN 10255 با عنوان «جرم واحد طول لوله بدون پوشش» آمده است، یعنی وزن پوشش روی در آن حساب نشده. نسخه PDF منتشرشده توسط Energy Steel
• تلرانس وزن لوله درزدار در سری‌های متوسط و سنگین و نوع L برابر ±۷٫۵ درصد روی بندیل‌های ده تن و بیشتر است، و تلرانس ضخامت دیواره ±۱۰ درصد. نسخه PDF منتشرشده توسط Energy Steel
• لوله گالوانیزه ۲ اینچ سری متوسط، لخت 5.03 کیلوگرم بر متر است و با احتساب حداقل جرم پوشش ASTM A53 به حدود 5.23 کیلوگرم بر متر می‌رسد؛ یعنی هر شاخه ۶ متری حدود ۳۱ کیلوگرم. نسخه PDF منتشرشده توسط Energy Steel

اگر چند جدول وزن لوله گالوانیزه را کنار هم بگذارید، می‌بینید که با هم نمی‌خوانند. برای یک لوله 1/2″ ممکن است قطر خارجی را 21.3 یا 21.4 یا 21.7 ببینید و وزن هر متر را از ۰٫۹۵ تا بیش از ۱٫۲ کیلوگرم. هیچ‌کدام لزوماً غلط نیستند؛ چیزهای متفاوتی را گزارش می‌کنند. این صفحه اول توضیح می‌دهد آن چیزهای متفاوت چیست، بعد جدول را با مبنای روشن می‌دهد.

پاسخ کوتاه

وزن لوله گالوانیزه از فرمول 0.02466 × ضخامت × (قطر خارجی − ضخامت) بر حسب کیلوگرم بر متر به دست می‌آید و ارقام جدول‌های استاندارد را با اختلاف کمتر از یک درصد بازتولید می‌کند. اما چهار چیز باعث می‌شود جدول‌های منتشرشده با هم فرق کنند: قطر مشخص‌شده در برابر کرانه‌های تلرانس (Tolerance)، سر ساده در برابر رزوه (Thread) و کوپلینگ (Coupling)، لوله لخت در برابر لوله پوشش‌دار، و تلرانس مجاز وزن. پیش از مقایسه دو جدول، باید بدانید هرکدام کدام حالت را گزارش می‌کند.

یک: قطر مشخص‌شده در برابر کرانه تلرانس. استاندارد EN 10255 برای هر سایز یک قطر مشخص‌شده می‌دهد، برای “1/2 عدد 21.3 و این عدد برای هر سه سری سبک، متوسط و سنگین یکسان است. آنچه بین سری‌ها فرق می‌کند کرانه بالا و پایین مجاز است. عددهای 21.4 و 21.7 که در وب به‌عنوان «قطر خارجی» می‌بینید، در واقع کرانه بالای دو سری متفاوت‌اند، نه قطر خودشان.

دو: سر ساده در برابر رزوه‌دار و بوشن‌دار. استاندارد برای هر سایز دو ستون وزن می‌دهد. لوله رزوه‌شده همراه کوپلینگ سنگین‌تر است، و این اختلاف با سایز بزرگ می‌شود: در “1/2 حدود هشت‌دهم درصد و در “6 حدود سه درصد.

سه: لوله لخت در برابر لوله گالوانیزه. عنوان ستون وزن در خود استاندارد «جرم واحد طول لوله بدون پوشش» است. یعنی جدول وزن EN 10255 وزن لوله سیاه را می‌دهد و پوشش روی (Zinc) در آن حساب نشده است. اگر جدولی این را نگوید، احتمالاً وزن لخت را به‌عنوان وزن گالوانیزه منتشر کرده است.

چهار: تلرانس وزن. حتی وقتی هر سه مورد بالا روشن باشد، وزن واقعی محموله با جدول یکی نیست. استاندارد خودش برای این یک بازه تعریف کرده که در بخش تلرانس می‌آید.

فرمولی که خودتان می‌توانید چک کنید

وزن هیچ لوله‌ای «حفظ‌کردنی» نیست؛ محاسبه‌شدنی است. مقطع لوله یک حلقه است و مساحتش برابر است با عدد پی ضربدر ضخامت ضربدر اختلاف قطر خارجی و ضخامت. اگر این مساحت را در چگالی فولاد (۷۸۵۰ کیلوگرم بر متر مکعب) ضرب کنید و واحدها را از میلی‌متر به متر ببرید، به یک ضریب ثابت می‌رسید:

وزن (kg/m) = 0.02466 × ضخامت (mm) × [ قطر خارجی (mm) − ضخامت (mm) ]

مثال کارشده برای “2 سری متوسط: ضخامت 3.6 و قطر 60.3، پس 0.02466 × 3.6 × (60.3 − 3.6) = 5.033 کیلوگرم بر متر. جدول خود استاندارد برای همین ردیف 5.03 می‌دهد.

این فرمول را روی هر ۳۷ ردیف جدول‌های EN 10255 امتحان کردیم: در ۳۶ ردیف اختلاف زیر یک درصد است و در بزرگ‌ترین انحراف (سری سبک “3/8) به دو درصد می‌رسد. اختلاف‌های کوچک از رُندکردن در خود استاندارد می‌آید، نه از فرمول.

جدول مرجع: ابعاد و وزن لوله لخت

ارقام زیر مستقیم از جدول ۲ و پیوست B استاندارد EN 10255 آمده‌اند. «سبک» در بازار ایران با نوع L2 استاندارد می‌خواند، «متوسط» با سری Medium (همان چیزی که به DIN 2440 هم شناخته می‌شود) و «سنگین» با سری Heavy (DIN 2441). ستون دوم قطر اسمی (DN) است، یعنی همان شناسه‌ای که در نقشه و مشخصات فنی به کار می‌رود و عدد آن قطر واقعی نیست. همه اعداد وزن، سر ساده و بدون پوشش هستند.

سری سبک در سایزهای “5 و “6 تعریف نشده است؛ خط تیره یعنی چنین محصولی در این استاندارد وجود ندارد، نه اینکه داده‌اش را نداشته باشیم.

کرانه مجاز قطر

قطر ستون سوم، عددی است که سفارش می‌دهید. آنچه با کولیس اندازه می‌گیرید باید داخل این بازه بیفتد:

وزن گالوانیزه در برابر وزن لخت

جدول بالا وزن لوله سیاه است. لوله گالوانیزه سنگین‌تر است، چون لایه روی هم وزن دارد و هم داخل و هم بیرون لوله را می‌پوشاند.

مقدار این افزوده قابل محاسبه است. استاندارد ASTM A53/A53M حداقل میانگین جرم پوشش را 0.55 kg/m² بر مبنای مجموع سطح داخلی و خارجی تعریف می‌کند. سطح کل هر متر لوله برابر است با محیط بیرونی به‌علاوه محیط داخلی، و ضرب این دو، جرم روی هر متر را می‌دهد:

دو نکته را از این جدول بردارید. اول اینکه افزوده پوشش در سایزهای کوچک بیشتر است پنج و نیم درصد در “1/2 در برابر کمتر از سه درصد در “6 چون در لوله نازک، وزن فولاد کمتر است ولی سطحش نسبتاً زیاد. دوم اینکه این ارقام حداقل استانداردند؛ پوشش واقعی معمولاً کمی بالاتر می‌نشیند، پس افزوده واقعی می‌تواند از این بیشتر باشد، نه کمتر.

اگر می‌خواهید بدانید این چند درصد وزن چه سهمی از قیمت می‌گیرد، چه چیزی قیمت لوله گالوانیزه را تعیین می‌کند همین را به هزینه ترجمه می‌کند.

افزوده رزوه و کوپلینگ

لوله‌ای که رزوه شده و کوپلینگ دارد، وزن بیشتری دارد. برخلاف پوشش روی، این افزوده در خود استاندارد جدول دارد:

عدد کوچک است ولی جهتش مهم است: هرچه سایز بزرگ‌تر، سهم کوپلینگ بیشتر. در یک سفارش چند تنی از سایزهای بزرگ، این می‌تواند به چند صد کیلوگرم برسد و باید معلوم باشد که قیمت اعلامی برای کدام حالت است.

تلرانس: چرا وزن تحویلی با جدول فرق دارد

هیچ محموله‌ای دقیقاً وزن جدول را ندارد و لازم هم نیست داشته باشد. استاندارد EN 10255 سه تلرانس تعریف می‌کند که هر سه روی وزن اثر می‌گذارند:

• تلرانس ضخامت دیواره برای لوله درزدار در سری‌های متوسط و سنگین و نوع L برابر ±۱۰ درصد است. برای لوله بدون درز به ±۱۲٫۵ درصد می‌رسد.
• تلرانس وزن برای بندیل‌های ده تن و بیشتر، در سری‌های متوسط و سنگین و نوع L، برابر ±۷٫۵ درصد است. برای نوع‌های L1 و L2 روی تک‌شاخه، به‌صورت +۱۰ و −۸ درصد بیان می‌شود.
• تلرانس قطر همان بازه‌ای است که در جدول بالا آمد و گِردنبودن مقطع هم داخل همین بازه حساب می‌شود.

معنی عملی‌اش این است: در یک خرید کیلویی، اختلاف چند درصدی میان وزن جدولی و وزن باسکول انحراف نیست، بلکه داخل دامنه مجاز است. آنچه باید پیش از سفارش روشن باشد این است که مبنای فاکتور کدام است وزن جدولی یا وزن توزین‌شده. نوشتن این یک جمله در استعلام، بیشتر اختلاف‌های مالی هنگام تحویل را از بین می‌برد.

چگونه سری درست را انتخاب کنیم؟

انتخاب میان سبک، متوسط و سنگین یک تصمیم قیمتی نیست، یک تصمیم فنی است که پیامد قیمتی دارد.

سری را از الزام پروژه بگیرید، نه از عادت بازار. اگر مشخصات فنی پروژه ضخامت یا استاندارد مشخصی خواسته، همان حاکم است. اگر نخواسته، سه چیز تعیین‌کننده‌اند: فشار و سیال، روش اتصال، و محیط.

اگر اتصال رزوه‌ای است، ضخامت مصرفی می‌شود. رزوه بخشی از دیواره را برمی‌دارد. روی لوله نازک، ضخامت باقی‌مانده زیر رزوه کم می‌شود و همین معمولاً دلیل اصلی رفتن به سری متوسط یا سنگین است، نه فشار کاری.

سری سبک جای خودش را دارد. برای سازه‌های سبک، حفاظ، و کاربردهایی که فشار داخلی مطرح نیست، سری سبک انتخاب اقتصادی درستی است. آنچه غلط است، جایگزین‌کردنش با سری متوسط در جایی که سری متوسط خواسته شده و چون هر دو «لوله گالوانیزه ۲ اینچ» نامیده می‌شوند، این جایگزینی بدون درج ضخامت در سفارش، دیده نمی‌شود.

برای دیدن سایزهای موجود و شرایط روز، قیمت و خرید لوله گالوانیزه مرجع است، و اگر هنوز در مرحله شناخت محصول هستید راهنمای لوله گالوانیزه پیش از این جدول خوانده شود.

اشتباه‌های رایج

• سفارش با سایز اینچی بدون ضخامت. «۲ اینچ گالوانیزه» سه محصول با اختلاف وزن تا پنجاه درصد است. ضخامت را با عدد بنویسید، نه با نام سری.
• قیاس قطر اندازه‌گیری‌شده با قطر جدول. قطر جدول، قطر مشخص‌شده است؛ آنچه اندازه می‌گیرید باید داخل بازه مجاز باشد، نه برابر عدد جدول.
• استفاده از وزن لخت به‌جای وزن گالوانیزه در برآورد بار. در یک محموله چند تنی، سه تا پنج درصد اختلاف یعنی تفاوت واقعی در ظرفیت کامیون و کرایه.
• نادیده‌گرفتن اینکه قیمت برای سر ساده است یا رزوه‌دار. دو پیشنهاد با اختلاف سه درصد ممکن است اصلاً یک محصول نباشند.
• انتظار تطابق دقیق باسکول با جدول. تلرانس ±۷٫۵ درصد وزن، بخشی از استاندارد است. اگر مبنای فاکتور از پیش توافق نشده باشد، این تلرانس به اختلاف تبدیل می‌شود.

محدودیت‌های این جدول

این جدول به EN 10255 و خانواده DIN 2440 و DIN 2441 مربوط است، یعنی همان محصولی که در بازار ایران «لوله گالوانیزه» شناخته می‌شود و برای آب، گاز و تأسیسات به کار می‌رود. سه چیز بیرون دامنه آن است:

• لوله گالوانیزه ورقی (Pre-galvanized). ورق پیش از لوله‌شدن پوشش می‌گیرد و ضخامت‌های بسیار نازک‌تری دارد که در این استاندارد نیست. وزن آن را باید از همان فرمول با ضخامت واقعی محاسبه کرد و افزوده پوشش هم به‌مراتب کمتر است.
• لوله‌های رده‌بندی‌شده با Sch. خانواده ASTM A53 با رده (Schedule) کار می‌کند و ابعادش با سری‌های سبک و متوسط و سنگین یکی نیست، هرچند قطرهای خارجی مشترک‌اند.
• فشار مجاز. این جدول ابعاد و وزن است. رده وزنی به‌تنهایی فشار مجاز را تعیین نمی‌کند؛ جنس، دما، خوردگی مجاز، روش اتصال و کد طراحی هم وارد محاسبه می‌شوند.

ستون وزن گالوانیزه هم بر مبنای حداقل جرم پوشش استاندارد محاسبه شده است. اگر مشخصات پروژه کلاس پوشش بالاتری بخواهد، افزوده وزن بیشتر می‌شود. خودِ EN 10255 در بند مربوط به گالوانیزه‌کردن، برای کیفیت پوشش به استاندارد جداگانه EN 10240 ارجاع می‌دهد؛ یعنی ابعاد و پوشش دو سند جدا دارند و در سفارش هم باید جدا مشخص شوند.

منابع

1. BS EN 10255:2004 Non-alloy steel tubes suitable for welding and threading — Technical delivery conditions، British Standards Institution
2. BS EN 10255:2004 — متن استاندارد (جدول ۲، جدول‌های B.1 و B.3، بندهای ۸٫۴٫۴ تا ۸٫۴٫۶)، نسخه PDF منتشرشده توسط Energy Steel
3. ASTM A53/A53M-24 Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless، ASTM International
4. ASTM A53/A53M-10 — نسخه عمومی قابل مطالعه (بند ۱۷٫۲، جرم پوشش روی)، Internet Archive
5. BS EN 10240:1998 Internal and/or external protective coatings for steel tubes — Specification for hot dip galvanized coatings applied in automatic plants، British Standards Institution
6. Zinc — Element information, properties and uses، Royal Society of Chemistry

«درز مخفی» نام یک فناوری تولید نیست؛ توصیف ظاهر یک لوله درزدار است که برجستگی جوش بیرونی‌اش تراشیده شده. استاندارد EN 10255 این تراشیدن را برای لوله جوش الکتریکی الزام می‌کند، پس لوله‌ای با درز بیرونی صاف به‌خودی‌خود معیوب یا تقلبی نیست. تقلب وقتی رخ می‌دهد که همان لوله به‌عنوان لوله بدون درز فروخته و فاکتور شود.

• استاندارد EN 10255 تراشیدن برجستگی جوش بیرونی لوله‌های جوش الکتریکی تا حد صاف‌شدن را الزام می‌کند؛ یعنی سطح بیرونی صاف، حالت متعارف لوله درزدار است نه نشانه تقلب. نسخه PDF منتشرشده توسط Energy Steel
• همان استاندارد سقف ارتفاع درز جوش داخلی لوله جوشی را ۶۰ درصد ضخامت مشخص‌شده دیواره تعیین کرده است، یعنی وجود برجستگی داخلی در لوله درزدار پذیرفته‌شده است. نسخه PDF منتشرشده توسط Energy Steel
• ASTM A106 در دامنه خود فقط لوله بدون درز را پوشش می‌دهد، پس هیچ لوله جوشی با هر نوع پرداخت درز نمی‌تواند با آن منطبق باشد. ASTM International
• عبارت «درز مخفی» در استانداردهای محصول تعریف نشده و یک اصطلاح بازار است؛ سفارش باید با روش ساخت و استاندارد نوشته شود. British Standards Institution

اگر درباره «لوله درز مخفی» جست‌وجو کنید، دو دسته جواب متضاد می‌گیرید. یک دسته آن را «لوله تقلبی مانیسمان» می‌نامد و دسته دیگر با عنوان «مزایا و کاربردهای لوله درز مخفی» آن را می‌فروشد؛ بعضی صفحه‌ها هر دو را در یک متن دارند. هیچ‌کدام کاملاً بی‌ربط نیستند، ولی هر دو یک چیز را جا انداخته‌اند: صاف‌کردن درز جوش، خودش نه تقلب است و نه هنر — یک عملیات پرداخت است که استاندارد آن را الزام می‌کند. تقلب جای دیگری اتفاق می‌افتد.

پاسخ کوتاه

«درز مخفی» نام یک فناوری تولید نیست؛ توصیف ظاهر یک لوله درزدار است که برجستگی جوش بیرونی‌اش تراشیده شده. استاندارد EN 10255 این تراشیدن را برای لوله جوش الکتریکی الزامی می‌کند، پس لوله‌ای با درز بیرونی صاف، به‌خودی‌خود کالای معیوب یا تقلبی نیست. تقلب وقتی رخ می‌دهد که همان لوله به‌عنوان لوله بدون درز فروخته و فاکتور شود. تشخیص هم با ظاهر انجام نمی‌شود، با مدارک محموله و آزمایش غیرمخرب (NDT).

در یک نگاه

ستون آخر همه ماجراست. یک لوله درزدارِ پرداخت‌شده تا وقتی با هویت واقعی‌اش سفارش، فاکتور و تحویل شود، کالای سالمی است. مسئله «چه چیزی ساخته شده» نیست، «به چه اسمی فروخته شده» است.

«درز مخفی» یک فناوری نیست

در بعضی متن‌های بازار می‌خوانید که لوله درز مخفی «با فناوری جوشکاری خاصی به نام درز مخفی تولید می‌شود». چنین فناوری‌ای وجود ندارد.

آنچه واقعاً اتفاق می‌افتد ساده است: نوار فولادی خم می‌شود، لبه‌هایش با جوش مقاومتی الکتریکی (ERW) به هم می‌رسند، و در همان خط تولید برجستگی جوش بیرونی با تیغه تراشیده می‌شود. نتیجه لوله‌ای است که از بیرون سطح یکدستی دارد. اگر بعد از آن سطح رنگ یا پوشش هم بخورد، خط جوش عملاً از دید پنهان می‌شود.

پس «درز مخفی» یک حالت پرداخت است، نه یک رده محصول و نه یک روش ساخت. برای همین است که در هیچ استاندارد بین‌المللی نمی‌توانید محصولی با این نام سفارش دهید چنین دسته‌ای در استانداردها تعریف نشده و این خودش اولین نشانه است که با یک اصطلاح بازاری طرفید نه یک مشخصات فنی.

استاندارد درباره درز چه می‌گوید

تراشیدن درز بیرونی نه‌تنها مجاز است، بلکه در EN 10255 — همان استانداردی که لوله‌های آب و گاز و تأسیسات را پوشش می‌دهد الزامی است. متن استاندارد می‌گوید برجستگی جوش بیرونی لوله‌های جوش الکتریکی باید تا حد صاف‌شدن تراشیده شود.

بند بعدی همان استاندارد از این هم گویاتر است: ارتفاع درز جوش داخلی لوله جوشی نباید از ۶۰ درصد ضخامت مشخص‌شده دیواره بیشتر باشد. یعنی استاندارد فرض می‌کند برجستگی داخلی وجود دارد و فقط سقفش را تعیین می‌کند.

سومین بند مرتبط می‌گوید وقتی لوله جوشی برای گالوانیزه‌شدن سفارش داده می‌شود، برجستگی جوش داخلی نباید لبه تیز یا تخلخل داشته باشد. این نشان می‌دهد استاندارد درز داخلی را یک واقعیت پذیرفته‌شده می‌داند و برایش شرط می‌گذارد، نه اینکه وجودش را عیب بداند.

کجا تبدیل به تقلب می‌شود

مرز روشن است: وقتی لوله درزدارِ پرداخت‌شده به‌عنوان لوله بدون درز عرضه، فاکتور یا تحویل شود.

انگیزه‌اش هم روشن است. لوله بدون درز فرایند تولید گران‌تری دارد و در بازار قیمت بالاتری می‌گیرد. اگر ظاهر بیرونی دو محصول شبیه شود، اختلاف قیمت به سود کسی می‌رود که هویت کالا را جابه‌جا کرده است. خریدار هم معمولاً وقتی متوجه می‌شود که لوله در خط نصب شده و برگرداندنش هزینه‌ای چند برابر خودش دارد.

سه پیامد فنی هم دارد که فراتر از پول است:

یک، ضخامت در محل درز. تراشیدن برجستگی بیرونی، فلز برمی‌دارد. اگر بیش از حد تراشیده شود، ضخامت دیواره در همان نوار از باقی لوله کمتر می‌شود دقیقاً همان‌جا که جوش هست.

دو، پنهان‌شدن عیب. سطح صاف و رنگ‌خورده، عیب‌های احتمالی خط جوش را از دید پنهان می‌کند. این با «نبودن عیب» یکی نیست.

سه، مسیر پذیرش متفاوت. لوله درزدارِ استاندارد، آزمون‌های مخصوص درز دارد و در API 5L برای خط لوله، الزام‌های آزمایش غیرمخرب روی جوش تعریف شده است. لوله‌ای که هویتش جابه‌جا شده، از هیچ‌کدام از این مسیرها عبور نکرده.

روش تشخیص و کنترل تحویل موضوع جداگانه‌ای است که در بررسی اصالت و مارکینگ لوله مانیسمان قدم‌به‌قدم آمده؛ آنجا مارکینگ، شماره ذوب، چک وزن و نقش بازرسی شخص ثالث (Third-Party Inspection) توضیح داده شده است.

کجا محصول درستی است

اگر همه محتوای این حوزه فقط بگوید «درز مخفی یعنی تقلب»، خواننده را گمراه کرده است. لوله درزدار با درز پرداخت‌شده در جای خودش کالای متعارفی است:

• جایی که ظاهر مهم است: مبلمان فلزی، نرده، سازه‌های نمایان و کارهای تزئینی. اصلاً دلیل اصلی تراشیدن درز در این کاربردها زیبایی سطح است.
• جایی که روی لوله پوشش می‌نشیند: سطح صاف، پوشش یکنواخت‌تری می‌گیرد. EN 10255 هم برای لوله‌ای که قرار است گالوانیزه شود شرط سطح داخلی گذاشته است.
• تأسیسات و انتقال سیال در محدوده همان استاندارد: لوله‌های آب و گاز ساختمانی طبق EN 10255 و لوله‌های ASTM A53 نوع جوشی، هر دو محصول جوشی‌اند و درز بیرونی‌شان تراشیده می‌شود. این‌ها کالای استاندارد و پرمصرف‌اند.

شرط همه این‌ها یکی است: کالا به نام خودش سفارش داده و تحویل شود.

ادعاهایی که نباید بی‌سند پذیرفت

در محتوای فارسی این موضوع، سه ادعا زیاد تکرار می‌شود که هیچ‌کدام از سند در نمی‌آید:

«لوله مانیسمان درز مخفی». این ترکیب متناقض است. مانیسمان یعنی بدون درز. لوله‌ای که درز دارد حتی درز تراشیده‌شده لوله بدون درز نیست. هر متنی که این دو را در یک نام جمع کند، همان جابه‌جایی هویتی را در سطح واژه انجام داده است.

«مناسب انتقال نفت و گاز تحت فشار بالا». انتخاب لوله برای خط انتقال، تابع استاندارد و رده محصول است، نه تابع صاف‌بودن سطح. API 5L برای لوله خط انتقال (Line Pipe) سطوح مشخصات محصول و الزام‌های آزمون تعریف کرده و لوله درزدار در آن مسیر مشخص خودش را دارد. عبارت «درز مخفی» هیچ‌کدام از این‌ها را اثبات نمی‌کند.

«از نظر مقاومت با بدون درز یکی است». مقاومت لوله از گرید، ضخامت و آزمون‌های انجام‌شده در می‌آید، نه از ظاهر درز. مقایسه درست میان لوله بدون درز و درزدار موضوع مقایسه لوله مانیسمان و درزدار است و در آنجا با معیار مشخص انجام شده.

چگونه انتخاب کنیم؟

انتخاب را از سه پرسش شروع کنید، نه از ظاهر لوله:

۱. مشخصات فنی پروژه چه می‌گوید؟ اگر سند پروژه ASTM A106 خواسته، آن استاندارد فقط لوله بدون درز را پوشش می‌دهد و هیچ لوله جوشی با هر پرداختی نمی‌تواند با آن منطبق باشد. اگر ASTM A53 یا EN 10255 خواسته، لوله جوشی مجاز است و پرداخت درز اصلاً موضوع نیست.

۲. کاربرد چیست؟ برای سازه نمایان و مبلمان، سطح صاف یک مزیت واقعی است. برای سرویس فشار و دمای بالا، تعیین‌کننده استاندارد و گرید است نه سطح.

۳. چه چیزی روی فاکتور می‌نویسند؟ این مهم‌ترین پرسش است. بخواهید روش ساخت (بدون درز یا جوشی) صریح در استعلام، فاکتور و مدارک محموله بیاید. اگر فروشنده حاضر نشد این یک کلمه را مکتوب کند، همان‌جا پاسخ را گرفته‌اید.

برای دیدن سایزها و شرایط روز، قیمت و خرید لوله مانیسمان مرجع است.

اشتباه‌های رایج

1. پذیرش یا رد کالا بر اساس ظاهر سطح. سطح صاف نه اثبات بدون درز بودن است و نه اثبات تقلب. تصمیم پذیرش با مدارک و آزمون گرفته می‌شود.
2. سفارش‌دادن با عبارت «درز مخفی». این عبارت در هیچ استانداردی تعریف نشده. به‌جایش روش ساخت و استاندارد را بنویسید.
3. فرض‌کردن اینکه ارزان‌تر بودن یعنی تقلب. لوله جوشی ذاتاً ارزان‌تر از بدون درز است. اگر فروشنده صریح گفته کالا جوشی است، قیمت پایین‌تر منطقی است نه مشکوک.
4. دنبال درز گشتن روی سطح بیرونی. استاندارد تراشیدن همین درز را الزام می‌کند؛ نبودنش چیزی را ثابت نمی‌کند.
5. رهاکردن موضوع بعد از تحویل.اگر شک دارید، پیش از نصب ثبتش کنید. بعد از نصب، هم اثبات سخت‌تر است و هم هزینه جبران چند برابر.

منابع

1. BS EN 10255:2004 Non-alloy steel tubes suitable for welding and threading — Technical delivery conditions، British Standards Institution
2. BS EN 10255:2004 — متن استاندارد (بندهای ۸٫۴٫۷ تا ۸٫۴٫۹ درباره درز جوش)، نسخه PDF منتشرشده توسط Energy Steel
3. ASTM A106/A106M Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
4. ASTM A53/A53M-24 Standard Specification for Pipe, Steel, Black and Hot-Dipped, Zinc-Coated, Welded and Seamless، ASTM International
5. API Specification 5L — Line Pipe، American Petroleum Institute

اگر به دنبال خرید لوله مانیسمان با کیفیت و استاندارد برای پروژه‌های صنعتی خود هستید، قطعاً با نام استاندارد ASTM A106 برخورد کرده‌اید. این استاندارد که توسط انجمن آزمون و مواد آمریکا (ASTM International) تدوین شده، به عنوان مرجع اصلی لوله‌های بدون درز کربن‌استیل برای کاربردهای دمای بالا در صنایع نفت، گاز، پتروشیمی و نیروگاهی شناخته می‌شود. لوله مانیسمان ASTM A106 به دلیل ساختار یکپارچه و بدون درز، مقاومت فوق‌العاده‌ای در برابر فشار و دما دارد و به همین دلیل، قیمت لوله مانیسمان با این استاندارد معمولاً بالاتر از نمونه‌های معمولی است، اما ارزش این هزینه را دارد.

• توضیح: متن کامل آخرین نسخه استاندارد ASTM A106 که مشخصات فنی لوله‌های بدون درز کربن‌استیل برای سرویس دمای بالا را در سایزهای NPS 1/8 تا NPS 48 تعیین می‌کند. ASTM
• توضیح: استاندارد مرجع برای الزامات عمومی لوله‌های فولادی تخصصی که تلرانس‌های ابعادی، الزامات تست و گواهی‌های کیفی را مشخص می‌کند. A106
• توضیح: راهنمای کامل مشخصات فنی گرید B شامل ترکیب شیمیایی، خواص مکانیکی، الزامات تست و قابلیت دریافت گواهی دوگانه با API 5L. Projects Material

در این مقاله جامع، به بررسی کامل استاندارد ASTM A106، مشخصات فنی، گریدهای مختلف (A، B و C)، الزامات تست، تفاوت‌های آن با سایر استانداردهای رایج مانند ASTM A53 و API 5L و همچنین نکات کلیدی در انتخاب و خرید لوله‌های A106 می‌پردازیم. اگر به دنبال یک منبع کامل و معتبر برای آشنایی با این استاندارد حیاتی هستید و می‌خواهید بدانید که لوله مانیسمان چیست و چرا ASTM A106 بهترین گزینه برای پروژه‌های دمای بالا است، این مقاله دقیقاً همان چیزی است که نیاز دارید.

برای مشاهده قیمت لوله مانیسمان A106 اینجا کلیک کنید.

استاندارد ASTM A106 چیست و چه کاربردی دارد؟

ASTM A106 (با نام کامل Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service) استانداردی است که مشخصات فنی لوله‌های بدون درز فولاد کربنی را برای سرویس در دماهای بالا تعیین می‌کند. این استاندارد توسط کمیته ASTM A01 (فولاد، فولاد ضدزنگ و آلیاژهای مرتبط) تدوین و به‌روزرسانی می‌شود. لوله‌های تولیدشده بر اساس این استاندارد، در واقع همان لوله مانیسمان معروفی هستند که در صنایع مختلف کاربرد دارند، اما با این تفاوت که مشخصات فنی و کیفی آنها دقیقاً مطابق با الزامات ASTM A106 است.

لوله‌های A106 در سایزهای اسمی NPS 1/8 تا NPS 48 (معادل DN 6 تا DN 1200) تولید می‌شوند و ضخامت دیواره آنها بر اساس استاندارد ASME B36.10M تعیین می‌گردد. برای مشاهده جدول وزن لوله مانیسمان و ابعاد دقیق بر اساس این استاندارد، به صفحه جدول وزن و ابعاد لوله مانیسمان ASME B36.10M مراجعه کنید.

یکی از سوالات رایج این است که لوله مانیسمان چیست و چه تفاوتی با سایر لوله‌ها دارد؟ لوله مانیسمان یا لوله بدون درز، از یک شمش یکپارچه تولید می‌شود و هیچ گونه جوش یا درزی در طول آن وجود ندارد. این ویژگی، آن را به گزینه‌ای ایده‌آل برای انتقال سیالات تحت فشار و دمای بالا تبدیل می‌کند. استاندارد ASTM A106 دقیقاً برای همین کاربردها طراحی شده است.

کاربردهای اصلی ASTM A106

• پالایشگاه‌ها و پتروشیمی: خطوط فرآیندی با دمای بالا، خطوط بخار، مبدل‌های حرارتی، راکتورها و خطوط انتقال هیدروکربن‌ها.
• نیروگاه‌های حرارتی و هسته‌ای: خطوط بخار اصلی، دیگ‌های بخار، خطوط آب تغذیه بویلر و سیستم‌های خنک‌کننده با فشار بالا.
• صنایع نفت و گاز: خطوط انتقال با دمای بالا، تأسیسات فرآورش و خطوط تزریق.
• صنایع تولیدی و ماشین‌سازی: ساخت سیلندرهای هیدرولیک، محورها و قطعات تحت فشار.

گریدهای ASTM A106؛ A، B و C

استاندارد ASTM A106 شامل سه گرید اصلی است که هر کدام برای شرایط کاری خاصی طراحی شده‌اند. انتخاب گرید مناسب، تأثیر مستقیمی بر ایمنی، دوام و هزینه‌های پروژه دارد. در ادامه، هر یک از این گریدها را بررسی می‌کنیم.

جدول ۱: مقایسه گریدهای ASTM A106

Grade B؛ پرکاربردترین گرید

Grade B با بیش از ۹۰ درصد از کل سفارشات جهانی A106، پرمصرف‌ترین گرید این استاندارد است. دلیل این محبوبیت، تعادل ایده‌آل بین استحکام، جوش‌پذیری و در دسترس بودن است. این گرید برای اکثر پروژه‌های پالایشگاهی، پتروشیمی و نیروگاهی با دمای تا ۴۲۵ درجه سانتی‌گراد انتخاب اول مهندسان است. اگر به دنبال خرید لوله مانیسمان رده ۴۰ یا خرید لوله مانیسمان رده ۸۰ با استاندارد A106 هستید، تقریباً تمام تولیدکنندگان این رده‌ها را با گرید B تولید می‌کنند.

Grade C؛ انتخاب برای فشارهای بالاتر

Grade C با استحکام تسلیم ۲۷۵ مگاپاسکال، برای کاربردهای با فشار بالا و دیواره ضخیم طراحی شده است. با این حال، کربن بالاتر (حداکثر ۰٫۳۵٪) نیازمند روش‌های جوشکاری دقیق‌تر با پیش‌گرمایش بالاتر و عملیات حرارتی پس از جوش (PWHT) است. این گرید معمولاً در خطوط بخار فوق‌داغ و تجهیزات با فشار فوق‌بالا استفاده می‌شود.

ترکیب شیمیایی ASTM A106 Grade B

ترکیب شیمیایی دقیق فولاد، تعیین‌کننده‌ی خواص مکانیکی و مقاومت در برابر خوردگی و دماهای بالا است. در جدول زیر، ترکیب شیمیایی گرید B بر اساس استاندارد ASTM A106 ارائه شده است.

جدول ۲: ترکیب شیمیایی ASTM A106 Grade B

حضور حداقل سیلیسیم (۰٫۱۰٪) در ترکیب، کیفیت جوش‌پذیری و مقاومت در برابر اکسیداسیون در دمای بالا را بهبود می‌بخشد. کنترل دقیق فسفر و گوگرد (کمتر از ۰٫۰۳۵٪) نیز باعث افزایش چقرمگی و کاهش خطر ترک‌خوردگی می‌شود.

خواص مکانیکی و تنش مجاز

خواص مکانیکی لوله‌های A106 به طور مستقیم بر مقاومت در برابر فشار، دما و تنش‌های مکانیکی تأثیر می‌گذارند. در ادامه، جدول تنش مجاز بر اساس کد طراحی ASME B31.3 ارائه شده است که برای مهندسان طراح بسیار حیاتی است. این اعداد به شما کمک می‌کند تا لوله مانیسمان مناسب را برای پروژه خود انتخاب کنید.

جدول ۳: تنش مجاز ASTM A106 Grade B بر اساس دما

مقایسه ASTM A106 و A53؛ کدام را بخریم؟

یکی از رایج‌ترین سوالات خریداران این است که تفاوت لوله مانیسمان و API یا تفاوت ASTM A106 و A53 چیست؟ هر دو استاندارد برای لوله‌های فولاد کربنی هستند، اما تفاوت‌های اساسی در روش تولید، دامنه کاربرد و ترکیب شیمیایی دارند. برای مطالعه عمیق‌تر، مقاله تفاوت ASTM A106 و A53 ؛ راهنمای انتخاب لوله را مطالعه کنید.

جدول ۴: مقایسه ASTM A106 و ASTM A53

چه زمانی ASTM A106 را انتخاب کنیم؟

• خطوط لوله‌کشی فرآیندی با دمای بالاتر از ۳۴۰ درجه سانتی‌گراد
• سیستم‌های بخار و دیگ‌های بخار بر اساس ASME B31.1
• پروژه‌هایی که کد لوله‌کشی به‌صورت خاص A106 را الزام می‌کند
• کاربردهایی که نیاز به گرید C با استحکام بالاتر دارند

چه زمانی ASTM A53 کافی است؟

• سیستم‌های حفاظت در برابر آتش (گالوانیزه) که معمولاً از لوله گالوانیزه با استاندارد A53 استفاده می‌شود
• خطوط آب، هوا و گاز با فشار پایین
• کاربردهای سازه‌ای و مکانیکی عمومی
• پروژه‌هایی که استفاده از لوله درزدار (ERW) قابل‌قبول است و هزینه کمتر مدنظر است

ASTM A106 در مقابل API 5L

API 5L استاندارد اصلی خطوط لوله انتقال نفت و گاز است. با وجود شباهت‌های ظاهری، تفاوت‌های مهمی بین این دو استاندارد وجود دارد که در انتخاب نوع لوله برای پروژه‌ها بسیار تعیین‌کننده است. بسیاری از خریداران به دنبال خرید لوله API یا خرید لوله مانیسمان هستند و نمی‌دانند کدام یک برای پروژه‌شان مناسب‌تر است.

جدول ۵: مقایسه ASTM A106 و API 5L

همان‌طور که در جدول مشخص است، API 5L PSL2 دارای کنترل‌های شیمیایی سخت‌گیرانه‌تر، تست‌های ضربه اجباری و الزامات دقیق‌تری برای محیط‌های ترش (حاوی سولفید هیدروژن) است. برای آشنایی بیشتر با تفاوت سطوح کیفی API 5L، مقاله تفاوت API 5L PSL 1 و PSL 2 چیست؟ را مطالعه کنید.

تست‌ها و الزامات کیفی ASTM A106

استاندارد ASTM A106 مجموعه‌ای از تست‌های اجباری و اختیاری را برای تضمین کیفیت لوله تعیین می‌کند. برای آشنایی کامل با فرآیند تست، مقاله راهنمای جامع تست‌های لوله مانیسمان را مطالعه کنید.

جدول ۶: تست‌های اجباری ASTM A106

الزامات تکمیلی اختیاری

خریدار می‌تواند الزامات زیر را به سفارش اضافه کند:

• S1: آنالیز محصول (تأیید ترکیب شیمیایی)
• S2: تست کشش عرضی
• S5: تست ضربه چارپی (Charpy Impact Test) برای سنجش چقرمگی در دمای پایین
• S6: الزامات اندازه دانه (Grain Size) برای بهبود خواص مکانیکی
• S8: تست سختی برینل یا راکول

دامنه دمایی و کاربردهای صنعتی

لوله‌های ASTM A106 برای سرویس در دمای بالا طراحی شده‌اند و محدوده دمایی آنها از ۲۹- تا ۴۲۵ درجه سانتی‌گراد است. در این دماها، خواص مکانیکی فولاد به طور قابل‌قبولی حفظ می‌شود و مقاومت در برابر خزش (Creep) تا ۴۲۵ درجه سانتی‌گراد قابل‌قبول است.

کاربردهای اصلی این لوله‌ها در صنایع زیر است:

• نیروگاه‌های حرارتی: خطوط بخار اصلی با دمای ۴۰۰-۴۲۵ درجه سانتی‌گراد و فشار ۱۰۰-۱۷۰ بار
• پالایشگاه‌ها: خطوط فرآیندی با دمای ۳۵۰-۴۰۰ درجه سانتی‌گراد
• پتروشیمی‌ها: راکتورها و مبدل‌های حرارتی با دمای ۳۰۰-۴۰۰ درجه سانتی‌گراد
• صنایع غذایی و دارویی: خطوط بخار استریلیزاسیون با دمای ۱۵۰-۱۸۰ درجه سانتی‌گراد

گواهی دوگانه (Dual Certification) A106/API 5L

یکی از مزیت‌های مهم لوله‌های ASTM A106 Grade B، قابلیت دریافت گواهی دوگانه با API 5L Grade B (PSL1) است. بسیاری از کارخانه‌های تولید لوله بدون درز، محصولات خود را به گونه‌ای تولید می‌کنند که همزمان با هر دو استاندارد مطابقت داشته باشد. این موضوع به ویژه برای خریدارانی که به دنبال خرید لوله مانیسمان با بالاترین کیفیت هستند، بسیار ارزشمند است.

مزایای گواهی دوگانه

• انعطاف‌پذیری در تأمین: یک انبار می‌تواند نیاز هر دو نوع پروژه را پوشش دهد.
• کاهش هزینه‌های انبارداری: نیاز به نگهداری دو نوع لوله مجزا از بین می‌رود.
• ساده‌سازی فرآیند خرید: امکان تأمین یک محصول برای کاربردهای مختلف.
• افزایش سرعت پاسخگویی: در پروژه‌های فشرده، تأمین‌کننده می‌تواند سریع‌تر عمل کند.

برای اطمینان از تطابق گواهی دوگانه، حتماً از تأمین‌کننده بخواهید که هر دو استاندارد را به‌صورت جداگانه در گواهی آزمایش کارخانه (MTC) درج کند. مقاله گواهی آزمایش کارخانه (MTC) لوله چیست؟ راهنمای تطبیق را برای اطلاعات بیشتر مطالعه کنید.

راهنمای خرید لوله مانیسمان ASTM A106

برای خرید لوله مانیسمان بر اساس استاندارد ASTM A106، نکات زیر را به دقت بررسی کنید. این راهنما به شما کمک می‌کند تا بهترین قیمت لوله مانیسمان را با بالاترین کیفیت دریافت کنید.

۱. انتخاب گرید مناسب

• برای اکثر پروژه‌های صنعتی، Grade B انتخاب استاندارد است.
• برای فشارهای بالاتر از ۱۰۰ بار و دمای بیش از ۴۰۰ درجه، Grade C را در نظر بگیرید.
• برای کاربردهای با تنش کم و دمای پایین، Grade A کافی است.

۲. تعیین سایز و رده

• سایز اسمی (NPS) را بر اساس دبی و سرعت سیال تعیین کنید.
• رده (Schedule) را بر اساس فشار کاری و دما با استفاده از جدول وزن لوله مانیسمان انتخاب کنید. برای مثال، لوله مانیسمان رده ۴۰ برای فشارهای متوسط و لوله مانیسمان رده ۸۰ برای فشارهای بالا مناسب است.

۳. بررسی مدارک کیفی

• درخواست گواهی تست کارخانه (MTC) با نتایج کامل تست‌ها.
• تطبیق شماره ذوب (Heat Number) روی لوله با MTC.
• بررسی گواهی دوگانه در صورت نیاز.

۴. بازرسی فنی

• بازرسی چشمی از نظر ترک، تاول، زنگ‌زدگی و عیوب سطحی.
• کنترل ابعاد (ضخامت، قطر، راستی) با کولیس و شابلون.
• در صورت امکان، انجام تست اولتراسونیک برای اطمینان از سلامت داخلی.

برای راهنمایی کامل‌تر، مقاله راهنمای خرید لوله مانیسمان؛ بررسی رده، وزن و استاندارد را مطالعه کنید.

سوالات متداول درباره ASTM A106

جمع‌بندی نهایی

ASTM A106 به عنوان استاندارد طلایی لوله مانیسمان برای سرویس دمای بالا، نقشی بی‌بدیل در صنایع نفت، گاز، پتروشیمی و نیروگاهی ایفا می‌کند. گرید B این استاندارد با بیش از ۹۰ درصد سهم بازار، پرکاربردترین ماده اولیه برای خطوط لوله‌کشی فرآیندی در جهان محسوب می‌شود. اگر به دنبال خرید لوله مانیسمان با کیفیت بالا و استانداردهای بین‌المللی هستید، ASTM A106 بهترین گزینه برای پروژه‌های با دمای بالا است.

خلاصه نکات کلیدی برای انتخاب

• دمای کاری > ۳۴۰ درجه سانتی‌گراد: ASTM A106 انتخاب اجباری است
• دمای کاری < ۳۴۰ درجه سانتی‌گراد: ASTM A53 یا A106 (با توجه به نیاز پروژه)
• فشار بالا و دیواره ضخیم: ASTM A106 Grade C
• کاربرد عمومی و اقتصادی: ASTM A53 (معمولاً لوله گالوانیزه یا لوله سیاه)
• خطوط لوله انتقال نفت و گاز: API 5L
• محیط ترش (حاوی H₂S): API 5L PSL2 با Annex H

برای انتخاب دقیق‌تر، همیشه با کد طراحی پروژه (ASME B31.1، B31.3، B31.4 یا B31.8) مشورت کنید و از تأمین‌کنندگان معتبر با سابقه‌ی درخشان در تأمین لوله مانیسمان خرید نمایید. مجموعه آهن‌تودی با ارائه قیمت لوله مانیسمان به‌روز و محصولات با کیفیت از برندهای معتبر، همواره همراه شما در این مسیر است.

مقالات مرتبط

• [استانداردهای لوله مانیسمان](/blog/seamless-pipe-standards/)
• [تفاوت ASTM A106 و ASTM A53](/blog/astm-a106-vs-a53/)
• [راهنمای گواهی آزمایش کارخانه (MTC)](/blog/pipe-mtc-guide/)
• [لوله مانیسمان چیست؟](/blog/what-is-seamless-pipe/)

این مقاله در مرداد ۱۴۰5 بروزرسانی شده است. قیمت لوله مانیسمان به‌صورت روزانه تغییر می‌کند، بنابراین برای دریافت جدیدترین قیمت‌ها، با کارشناسان ما تماس بگیرید.

منابع

1. API 5L vs ASTM A106 – Projectmaterials
2. API 5L vs ASTM A106: Line Pipe Selection – Projectmaterials
3. Pipe Stress Allowable: ASME B31.3 Tables – Projectmaterials

لوله مانیسمان (Seamless Pipe) به دلیل ساختار یکپارچه و بدون درز، یکی از حیاتی‌ترین مقاطع فولادی در صنایع نفت، گاز، پتروشیمی، نیروگاهی و تأسیسات صنعتی محسوب می‌شود. اما آنچه که یک لوله مانیسمان را از یک محصول معمولی به یک محصول قابل‌اطمینان و استاندارد تبدیل می‌کند، فرآیند تست و بازرسی دقیقی است که بر روی آن انجام می‌شود. در واقع، کیفیت نهایی یک لوله مانیسمان، نتیجه‌ی مستقیم مجموعه‌ای از آزمون‌های مخرب و غیرمخرب است که در مراحل مختلف تولید و قبل از تحویل به مشتری اجرا می‌شوند.

• روش‌های آزمون غیرمخرب لوله — از جمله **آزمون فراصوتی (Ultrasonic)** — استاندارد اختصاصی خود را دارند؛ ASTM E213 روشِ آزمون فراصوتی لوله و تیوب فلزی را تعریف می‌کند. ASTM E213 — Ultrasonic Testing of Metal Pipe and Tubing
• آزمون‌های مخرب مانند **کشش، سختی و ضربه** روی نمونه انجام می‌شوند و روش و تعاریفشان برای محصولات فولادی در ASTM A370 آمده است. ASTM A370 — Mechanical Testing of Steel Products

در این راهنمای جامع و تخصصی، با همه انواع تست‌های لوله مانیسمان آشنا خواهید شد: از بازرسی چشمی و ابعادی گرفته تا آزمون‌های غیرمخرب (NDT) مانند اولتراسونیک، ادای‌کارنت، ذرات مغناطیسی و نشت‌یابی، و همچنین آزمون‌های مخرب (Destructive) مانند کشش، ضربه، خمش، تخت‌شدگی و هیدرواستاتیک. تمامی این آزمون‌ها بر اساس استانداردهای معتبر بین‌المللی ASTM A106، ASTM A53 و API 5L تعریف شده‌اند و هر یک نقشی کلیدی در تضمین ایمنی، دوام و عملکرد لوله در شرایط عملیاتی دارند.

چرا تست و بازرسی لوله مانیسمان حیاتی است؟

لوله مانیسمان در صنایع حیاتی مانند خطوط انتقال نفت و گاز، نیروگاه‌ها، پتروشیمی‌ها و سیستم‌های هیدرولیک فشارقوی به کار می‌رود. در این محیط‌ها، حتی یک عیب کوچک در ساختار لوله می‌تواند منجر به نشتی، ترکیدگی، توقف تولید، خسارت‌های مالی سنگین و حتی خطرات جانی شود. به همین دلیل، استانداردهای بین‌المللی مانند ASTM A106 (مخصوص سرویس دمای بالا)، ASTM A53 و API 5L (مخصوص خطوط لوله نفت و گاز)، مجموعه‌ای از تست‌های اجباری را برای همه لوله‌های مانیسمان تعریف کرده‌اند.

برای مشاهده قیمت لحظه‌ای انواع لوله مانیسمان اینجا کلیک کنید.

فرآیند تولید لوله مانیسمان شامل مراحلی مانند گرمایش شمش، نورد سوراخ‌کن (Piercing)، نورد طولی و سایزینگ است. برای آشنایی کامل با این فرآیند، می‌توانید مقاله لوله مانیسمان چگونه تولید می‌شود؟ را مطالعه کنید. در هر یک از این مراحل، امکان بروز عیوب مختلفی مانند ترک‌های سطحی و داخلی، تاول‌ها، چین‌خوردگی‌ها، لایه‌شدگی (Delamination) و ناهمگونی‌های ابعادی وجود دارد. تنها راه تشخیص و حذف این عیوب، انجام تست‌های دقیق و استاندارد در انتهای خط تولید است. به عبارت دیگر، هیچ لوله مانیسمانی بدون گذراندن مجموعه‌ای از تست‌های اجباری، نباید به بازار عرضه شود.

بازرسی چشمی (Visual Inspection)؛ اولین خط دفاعی

بازرسی چشمی (Visual Inspection) ساده‌ترین و در عین حال یکی از مهم‌ترین مراحل کنترل کیفیت لوله مانیسمان است. در این مرحله، لوله‌ها تحت نور مناسب و توسط بازرسان مجرب، به دقت بررسی می‌شوند. سطح خارجی و داخلی لوله‌های بدون درز نباید دارای ترک، چین‌خوردگی، جای زخم (Scar)، عیوب نوردی و لایه‌شدگی (Delamination) باشند.

عیوب قابل شناسایی در بازرسی چشمی

• ترک‌های سطحی (Surface Cracks): ناشی از تنش‌های حرارتی یا مکانیکی در حین تولید که می‌توانند در اثر سرد شدن ناگهانی یا نورد نامناسب ایجاد شوند.
• چین‌خوردگی (Fold): ناشی از ناقص بودن فرآیند نورد که معمولاً در لایه‌های سطحی لوله دیده می‌شود.
• جای زخم (Scar): ناشی از برخورد با تجهیزات یا عیوب شمش اولیه که به صورت فرورفتگی یا برآمدگی روی سطح ظاهر می‌شود.
• تاول (Blister): حباب‌های گاز به دام افتاده در ساختار فولاد که در اثر عملیات حرارتی نامناسب ایجاد می‌شوند.
• لایه‌شدگی (Delamination): جدایش لایه‌های داخلی فولاد که معمولاً در اثر وجود آخال‌های غیرفلزی ایجاد می‌شود.
• زنگ‌زدگی و خوردگی سطحی: که می‌تواند نشان‌دهنده‌ی نگهداری نامناسب یا کیفیت پایین فولاد باشد.

الزامات استاندارد برای بازرسی چشمی

بر اساس استاندارد ASTM A106 و API 5L، تمام لوله‌ها باید تحت بازرسی چشمی ۱۰۰٪ قرار گیرند. عیوب سطحی که عمق آنها از ۱۲٫۵٪ ضخامت اسمی دیواره تجاوز نکند، قابل‌قبول هستند، مشروط بر اینکه ضخامت لوله به کمتر از حداقل مجاز کاهش نیابد. همچنین عیوبی که به صورت خطی یا گروهی باشند، حتی اگر عمق کمتری داشته باشند، ممکن است مردود اعلام شوند.

بازرسی ابعادی؛ تضمین تطابق با استاندارد

بازرسی ابعادی (Dimensional Inspection) تضمین می‌کند که لوله تولیدشده از نظر اندازه و شکل با مشخصات درخواستی و استاندارد ASME B36.10M مطابقت دارد. این بازرسی شامل موارد زیر است:

پارامترهای اندازه‌گیری‌شده در بازرسی ابعادی

• ضخامت دیواره (Wall Thickness): با استفاده از میکرومتر یا ضخامت‌سنج اولتراسونیک، حداقل در ۸ نقطه در دو انتهای لوله اندازه‌گیری و ثبت می‌شود.
• قطر خارجی و بیضی‌شدگی (Ovality): با کولیس، کالیپر یا رینگ‌گیج در نقاط مختلف مقطع لوله اندازه‌گیری می‌شود.
• طول لوله: با متر نواری یا سیستم‌های اتوماتیک اندازه‌گیری طول.
• راستی (Straightness) یا میزان خمیدگی: با خط‌کش، تراز (۱ متر) و حسگر اندازه‌گیری، خمیدگی در هر متر و در کل طول لوله بررسی می‌شود.
• زاویه‌ی لب‌تراش (Bevel Angle) و پخ انتهایی: با گونیا و صفحات گیره‌ای بررسی می‌شود.
• عمق پخ و طول ریشه (Root Face): برای اطمینان از کیفیت اتصال جوشی، این پارامترها نیز کنترل می‌شوند.

تلرانس‌های مجاز بر اساس استاندارد

بر اساس استاندارد ASTM A530 (مشخصات عمومی لوله‌های فولادی)، تلرانس‌های زیر برای لوله‌های مانیسمان اعمال می‌شود:

• ضخامت دیواره: ۱۲٫۵- تا ۱۰+ درصد نسبت به ضخامت اسمی.
• قطر خارجی (برای سایزهای بالای ۲ اینچ): ±۱ درصد.
• راستی (خمیدگی): حداکثر ۱ میلی‌متر به ازای هر متر طول لوله.
• بیضی‌شدگی (Ovality): حداکثر ۱٫۵ درصد قطر خارجی.

آزمون‌های غیرمخرب (NDT)؛ شناسایی عیوب پنهان

آزمون‌های غیرمخرب (Non-Destructive Testing – NDT) مهم‌ترین بخش کنترل کیفیت لوله مانیسمان هستند. این آزمون‌ها بدون ایجاد هیچ گونه آسیبی به لوله، عیوب سطحی و داخلی را شناسایی می‌کنند. در ادامه، مهم‌ترین روش‌های NDT را به‌صورت کامل بررسی می‌کنیم:

آزمون فراصوتی (Ultrasonic Testing – UT)

تست اولتراسونیک (UT) یکی از پرکاربردترین و دقیق‌ترین روش‌های بازرسی لوله مانیسمان است. در این روش، امواج صوتی با فرکانس بالا (معمولاً ۱ تا ۱۰ مگاهرتز) به درون لوله ارسال می‌شود و با تحلیل امواج بازتاب‌یافته، ترک‌های سطحی و داخلی، حفره‌ها، لایه‌شدگی‌ها و سایر ناپیوستگی‌ها شناسایی می‌شوند.

مزایای تست اولتراسونیک

• دقت بالا در تشخیص عیوب حجمی و سطحی.
• قابلیت تست در خط تولید با سرعت بالا.
• مناسب برای مواد با ساختار یکنواخت مانند فولاد کربنی.
• قابلیت اندازه‌گیری دقیق ضخامت و عمق عیوب.

کاربرد در استانداردها

استاندارد ASTM A106 انجام تست الکتریکی غیرمخرب (که شامل UT نیز می‌شود) را به عنوان جایگزین تست هیدرواستاتیک مجاز می‌داند. همچنین API 5L برای لوله‌های بدون درز، تست UT را برای تشخیص عیوب داخلی و سطحی الزامی می‌داند. در پروژه‌های حساس، معمولاً هر دو تست UT و هیدرواستاتیک انجام می‌شود.

آزمون جریان گردابی (Eddy Current Testing – ET)

تست ادای‌کارنت (ET) بر اساس القای الکترومغناطیسی عمل می‌کند. یک سیم‌پیچ حامل جریان متناوب در مجاورت لوله قرار می‌گیرد و میدان مغناطیسی ایجاد می‌کند. وجود هرگونه عیب در سطح لوله، باعث تغییر در امپدانس سیم‌پیچ شده و عیب را آشکار می‌سازد.

مزایا و محدودیت‌ها

• مزایا: سرعت بالا، حساسیت به عیوب نقطه‌ای (حفره‌ها و سوراخ‌ها)، قابلیت تست اتوماتیک در خط تولید.
• محدودیت: عمدتاً برای عیوب سطحی و نزدیک به سطح کاربرد دارد و برای تشخیص عیوب عمقی مناسب نیست.

آزمون ذرات مغناطیسی (Magnetic Particle Testing – MT)

تست ذرات مغناطیسی (MT) برای تشخیص عیوب سطحی و نزدیک به سطح در مواد فرومغناطیس (مانند فولاد کربنی) استفاده می‌شود. در این روش، لوله مغناطیسی شده و ذرات مغناطیسی (خشک یا مرطوب) روی سطح آن پاشیده می‌شوند. در محل عیوب، میدان مغناطیسی دچار نشت شده و ذرات در آن ناحیه تجمع می‌یابند و عیب را مشخص می‌کنند.

این روش برای تشخیص ترک‌های سطحی، تاول‌ها، خط‌های نوردی و سایر ناپیوستگی‌های سطحی بسیار مؤثر است و در استاندارد API 5L برای بازرسی سطح لوله‌ها توصیه شده است.

آزمون نشت مغناطیسی (Magnetic Flux Leakage – MFL)

تست نشت مغناطیسی (MFL) مشابه MT است اما برای تشخیص عیوب داخلی و خارجی در لوله‌های فرومغناطیس به کار می‌رود. در این روش، لوله با یک میدان مغناطیسی قوی اشباع شده و سنسورهای حساس، نشت میدان مغناطیسی ناشی از عیوب را اندازه‌گیری می‌کنند.

• مزایا: قابلیت تشخیص عیوب طولی و عرضی، مناسب برای بازرسی سریع لوله‌های بلند.
• کاربرد: معمولاً در خطوط تولید لوله‌های با قطر بالا و در صنایع نفت و گاز استفاده می‌شود.

آزمون نفوذ مایع (Liquid Penetrant Testing – PT)

تست نفوذ مایع (PT) ساده‌ترین و قدیمی‌ترین روش NDT برای تشخیص عیوب سطحی باز (ترک‌ها، منافذ و حفره‌های سطحی) است. در این روش، یک مایع نافذ (رنگ‌دار یا فلورسنت) روی سطح لوله اعمال شده و پس از مدت زمان مشخص، مایع اضافی پاک می‌شود. سپس با استفاده از مواد آشکارساز (Developer)، مایع محبوس‌شده در عیوب به سطح کشیده شده و عیب را نمایان می‌کند.

• مزایا: سادگی، هزینه پایین، قابلیت استفاده بر روی انواع مواد (فلزی و غیرفلزی).
• محدودیت: فقط برای عیوب سطحی باز کاربرد دارد و برای عیوب زیرسطحی یا پوشیده شده مناسب نیست.

آزمون رادیوگرافی (Radiographic Testing – RT)

تست رادیوگرافی (RT) با استفاده از اشعه ایکس (X-Ray) یا گاما، تصویری از ساختار داخلی لوله ارائه می‌دهد. این روش برای تشخیص عیوب حجمی داخلی مانند حفره‌ها، تخلخل‌ها، آخال‌های سرباره و ترک‌های داخلی بسیار مؤثر است.

• کاربرد: معمولاً برای لوله‌های با ضخامت بالا و کاربردهای حساس (نیروگاهی، هسته‌ای) استفاده می‌شود.
• مزایا: ارائه تصویر دائمی و قابل‌رجوع، تشخیص عیوب حجمی با دقت بالا.
• محدودیت‌ها: هزینه بالا، نیاز به تجهیزات خاص و رعایت نکات ایمنی در برابر اشعه.

جدول مقایسه روش‌های تست غیرمخرب

آزمون‌های مخرب (Destructive Tests)؛ سنجش استحکام واقعی

آزمون‌های مخرب (Destructive Testing) با از بین بردن نمونه‌هایی از لوله، خواص مکانیکی و متالورژیکی آن را اندازه‌گیری می‌کنند. این آزمون‌ها برای تأیید کیفیت فولاد، عملیات حرارتی و فرآیند تولید ضروری هستند. هر یک از این تست‌ها اطلاعات ارزشمندی درباره‌ی مقاومت، شکل‌پذیری و چقرمگی لوله ارائه می‌دهند.

آزمون کشش (Tensile Test)

تست کشش یکی از اساسی‌ترین آزمون‌های مکانیکی است. در این آزمون، یک نمونه از لوله تحت نیروی کششی قرار گرفته تا زمانی که شکسته شود. پارامترهای اندازه‌گیری‌شده عبارتند از:

• استحکام تسلیم (Yield Strength – YS): تنشی که در آن ماده شروع به تغییر شکل پلاستیک می‌کند.
• استحکام نهایی (Ultimate Tensile Strength – UTS): حداکثر تنشی که ماده قبل از شکست تحمل می‌کند.
• ازدیاد طول (Elongation – A): درصد افزایش طول نمونه تا لحظه‌ی شکست.
• کاهش سطح مقطع (Reduction of Area – Z): درصد کاهش سطح مقطع در محل شکست.

الزامات استاندارد (مثال برای API 5L PSL2 گرید X52)

• استحکام تسلیم: بین ۳۶۰ تا ۵۳۰ مگاپاسکال
• استحکام نهایی: بین ۴۶۰ تا ۷۶۰ مگاپاسکال
• ازدیاد طول: حداقل ۱۶ درصد

آزمون ضربه (Impact Test – Charpy V-Notch)

تست ضربه چارپی (Charpy V-Notch) چقرمگی و مقاومت به شکست ماده را در دماهای مختلف اندازه‌گیری می‌کند. در این آزمون، یک نمونه با بریدگی V شکل توسط یک وزنه‌ی آونگی ضربه می‌خورد و انرژی جذب‌شده در هنگام شکست اندازه‌گیری می‌شود.

• اهمیت: این تست برای کاربردهایی که لوله در دمای پایین یا در معرض ضربه‌های ناگهانی قرار می‌گیرد، حیاتی است.
• الزامات: استاندارد API 5L برای سطوح کیفی PSL2، انجام تست ضربه را الزامی می‌داند. انرژی جذب‌شده در دمای ۰ درجه سانتی‌گراد معمولاً باید حداقل ۲۷ ژول باشد.

آزمون سختی (Hardness Test)

تست سختی مقاومت ماده در برابر فرورفتگی را اندازه‌گیری می‌کند. روش‌های رایج شامل برینل (HB)، راکول (HRC) و ویکرز (HV) هستند. سختی یک شاخص غیرمستقیم از استحکام و عملیات حرارتی فولاد است.

• کاربرد: برای اطمینان از عملیات حرارتی صحیح و تشخیص وجود فازهای سخت و ترد مانند مارتنزیت.
• محدوده مجاز: برای لوله‌های کربنی استاندارد، سختی معمولاً در محدوده HB ۱۴۰ تا ۱۸۰ قرار دارد.

آزمون خمش (Bend Test)

تست خمش شکل‌پذیری و کیفیت اتصالات جوشی را ارزیابی می‌کند. یک نمونه از لوله تا زاویه‌ی مشخصی خم می‌شود و از نظر وجود ترک یا شکستگی بررسی می‌شود.

• الزامات: بر اساس استاندارد ASTM A106، تست خمش یکی از آزمون‌های مکانیکی اجباری است.
• روش اجرا: نمونه‌هایی به عرض ۱ اینچ از لوله بریده شده و با سنبه‌ای با قطر مشخص، تا زاویه‌ی ۹۰ یا ۱۸۰ درجه خم می‌شوند.

آزمون تخت‌شدگی (Flattening Test)

تست تخت‌شدگی برای ارزیابی کیفیت جوش (در لوله‌های درزدار) و شکل‌پذیری (در لوله‌های بدون درز) استفاده می‌شود. در این آزمون، یک نمونه حلقه‌ای از لوله بین دو صفحه قرار گرفته و تا فاصله‌ی مشخصی فشرده می‌شود. سپس سطح نمونه از نظر وجود ترک یا پارگی بررسی می‌شود.

• الزامات: استاندارد ASTM A106 انجام تست تخت‌شدگی را الزامی می‌داند.
• معیار قبولی: لوله‌ها باید تا فاصله‌ی مشخصی (معمولاً ۶۰ تا ۸۰ درصد قطر خارجی) بدون ایجاد ترک، تحمل فشار را داشته باشند.

آزمون گشادشدگی (Flaring Test)

تست گشادشدگی برای ارزیابی قابلیت تغییر شکل لوله‌ها در انتها استفاده می‌شود. یک سنبه‌ی مخروطی (با زاویه‌ی ۳۰، ۴۰ یا ۶۰ درجه) در انتهای لوله کوبیده شده و قطر آن را افزایش می‌دهد. سپس سطح از نظر وجود ترک بررسی می‌شود.

• کاربرد: عمدتاً برای لوله‌هایی که قرار است در انتها گشاد شوند (مانند اتصالات فلنجی) استفاده می‌شود.
• الزامات: معمولاً برای لوله‌های با سایز کوچک (تا ۴ اینچ) انجام می‌شود.

تست هیدرواستاتیک؛ تأیید نهایی سلامت لوله

تست هیدرواستاتیک (Hydrostatic Test) یکی از مهم‌ترین و اجباری‌ترین آزمون‌های لوله مانیسمان است. در این تست، لوله با آب تحت فشار پر شده و برای مدت زمان مشخصی (حداقل ۵ ثانیه) در فشار مشخصی نگهداری می‌شود. هدف از این تست، تشخیص نشت‌ها و نقاط ضعف ساختاری در لوله است. این آزمون در استانداردهای مختلف مانند ASTM A106 و API 5L به عنوان یک الزام اساسی ذکر شده است.

فشار تست بر اساس فرمول زیر محاسبه می‌شود:

P = 2 × S × t / D

که در آن:

• P: فشار تست (بر حسب PSI یا بار)
• S: تنش مجاز (معمولاً ۶۰٪ حداقل استحکام تسلیم)
• t: ضخامت دیواره (اینچ)
• D: قطر خارجی (اینچ)

نکات کلیدی در تست هیدرواستاتیک

• فشار تست: بسته به استاندارد و نوع کاربرد، فشار تست معمولاً بین ۱٫۵ تا ۲ برابر فشار کاری طراحی می‌شود.
• زمان نگهداری: بر اساس استاندارد ASTM A106، فشار تست باید حداقل به مدت ۵ ثانیه حفظ شود.
• دمای آب تست: دمای آب نباید کمتر از ۵ درجه سانتی‌گراد و بیشتر از ۵۰ درجه سانتی‌گراد باشد.
• جایگزینی: در صورت توافق خریدار، می‌توان به جای تست هیدرواستاتیک از تست الکتریکی غیرمخرب (مانند UT یا ET) استفاده کرد.

گواهی آزمایش کارخانه (MTC)؛ شناسنامه فنی لوله

گواهی آزمایش کارخانه (Mill Test Certificate – MTC) یکی از مهم‌ترین مدارکی است که هر لوله مانیسمان باید به همراه داشته باشد. این سند، شناسنامه‌ی فنی لوله محسوب می‌شود و شامل اطلاعات کاملی درباره‌ی ترکیب شیمیایی، خواص مکانیکی، نتایج تست‌های انجام‌شده و مشخصات تولید است.

اطلاعات موجود در گواهی MTC

• شناسایی محصول: شامل نام تولیدکننده، شماره ذوب (Heat Number)، سایز، رده و گرید فولاد.
• ترکیب شیمیایی: درصد عناصر مختلف مانند کربن (C)، منگنز (Mn)، فسفر (P)، گوگرد (S) و سیلیسیم (Si).
• خواص مکانیکی: نتایج تست‌های کشش (استحکام تسلیم، استحکام نهایی، ازدیاد طول)، ضربه (انرژی جذب‌شده) و سختی.
• نتایج تست‌های غیرمخرب: شامل نتایج تست اولتراسونیک، ادای‌کارنت یا سایر روش‌های NDT انجام‌شده.
• نتایج تست هیدرواستاتیک: فشار تست و مدت زمان نگهداری.
• امضا و مهر: تأییدیه‌ی کنترل کیفیت کارخانه.

هنگام خرید لوله مانیسمان، حتماً از تأمین‌کننده درخواست کنید که گواهی MTC را به همراه لوله تحویل دهد. سپس شماره ذوب (Heat Number) درج‌شده روی بدنه‌ی لوله را با شماره ذوب مندرج در MTC تطبیق دهید. این کار، ساده‌ترین و مطمئن‌ترین روش برای تأیید اصالت و کیفیت لوله است. برای آشنایی بیشتر با این موضوع، مقاله گواهی آزمایش کارخانه (MTC) لوله چیست؟ راهنمای تطبیق را مطالعه کنید.

استانداردهای مرجع و الزامات تست

تمامی تست‌های فوق بر اساس استانداردهای بین‌المللی مشخص و تعریف شده‌اند. برای آشنایی بیشتر با استانداردهای لوله مانیسمان، مقاله استانداردهای لوله مانیسمان | راهنمای ASTM، API، ASME، DIN را مطالعه کنید. مهم‌ترین این استانداردها عبارتند از:

ASTM A106 / ASME SA106

این استاندارد مخصوص لوله‌های بدون درز کربن‌استیل برای سرویس دمای بالا است[reference:2]. الزامات تست بر اساس این استاندارد شامل تست کشش، خمش، تخت‌شدگی، هیدرواستاتیک و تست الکتریکی غیرمخرب می‌شود.

ASTM A53

این استاندارد برای لوله‌های فولادی (بدون درز و درزدار) برای کاربردهای عمومی است و الزامات تست مشابهی با A106 دارد.

API 5L

این استاندارد ویژه خطوط لوله انتقال نفت و گاز است و شامل تست‌های شیمیایی، کشش، ضربه (برای PSL2) و روش‌های مختلف NDT مانند UT، PT، MT و MFL می‌شود. برای آشنایی با تفاوت دو سطح کیفی PSL1 و PSL2 در این استاندارد، مقاله تفاوت API 5L PSL 1 و PSL 2 چیست؟ را مطالعه کنید.

ASTM A530

این استاندارد الزامات عمومی برای لوله‌های فولادی تخصصی را مشخص می‌کند و شامل تلرانس‌های ابعادی، الزامات تست و گواهی‌های کیفی است.

NACE MR0175 / ISO 15156

این استاندارد برای کاربردهای محیط‌های ترش (حاوی سولفید هیدروژن) الزامات خاصی را برای تست‌های سختی و مقاومت به ترک‌خوردگی تنشی تعیین می‌کند.

جدول خلاصه استانداردها و تست‌های مورد نیاز

پرسش‌های متدوال

جمع‌بندی و اهمیت انتخاب لوله‌های تست‌شده

تست و بازرسی لوله مانیسمان یک فرآیند چندلایه و جامع است که از بازرسی چشمی ساده شروع شده و تا آزمون‌های پیچیده‌ی غیرمخرب و مخرب ادامه می‌یابد. هر یک از این آزمون‌ها، نقشی کلیدی در تضمین کیفیت، ایمنی و دوام لوله در شرایط عملیاتی ایفا می‌کنند. یک لوله مانیسمان با کیفیت، لوله‌ای است که همه‌ی این تست‌ها را با موفقیت پشت سر گذاشته باشد و مدارک معتبر آن (MTC – Mill Test Certificate) در دسترس خریدار قرار گیرد.

در پایان، لازم است به چند نکته‌ی کلیدی برای خریداران لوله مانیسمان اشاره کنیم:

• گواهی تست کارخانه (MTC): این سند باید شامل نتایج تمام آزمون‌های انجام‌شده (شیمیایی، مکانیکی، NDT و هیدرواستاتیک) باشد. شماره ذوب (Heat Number) درج‌شده روی لوله باید با شماره ذوب مندرج در MTC مطابقت داشته باشد.
• بازرسی شخص ثالث: برای پروژه‌های حساس، حتماً از یک شرکت بازرسی معتبر (مانند SGS، Bureau Veritas یا TÜV) برای کنترل کیفیت و تأیید اصالت کالا استفاده کنید.
• تطابق با استانداردهای پروژه: قبل از خرید، مشخص کنید که پروژه شما به کدام استاندارد (ASTM A106، API 5L و …) نیاز دارد و بر اساس آن، لوله را سفارش دهید.
• عدم خرید لوله‌های فاقد مدارک: خرید لوله‌های فاقد مدارک معتبر، یک ریسک بزرگ است که می‌تواند عواقب جبران‌ناپذیری در ایمنی و هزینه‌های پروژه داشته باشد.

مجموعه‌ی آهن‌تودی با سابقه‌ی طولانی در تأمین لوله‌های مانیسمان از برندهای معتبر داخلی و خارجی، همواره محصولاتی با کیفیت تضمین‌شده و مدارک کامل را به مشتریان عزیز ارائه می‌دهد. تمامی لوله‌های عرضه‌شده توسط آهن‌تودی، تحت نظارت دقیق و بر اساس استانداردهای بین‌المللی تست و بازرسی می‌شوند.

مقالات مرتبط:
• قیمت و خرید لوله مانیسمان (همه رده‌ها)

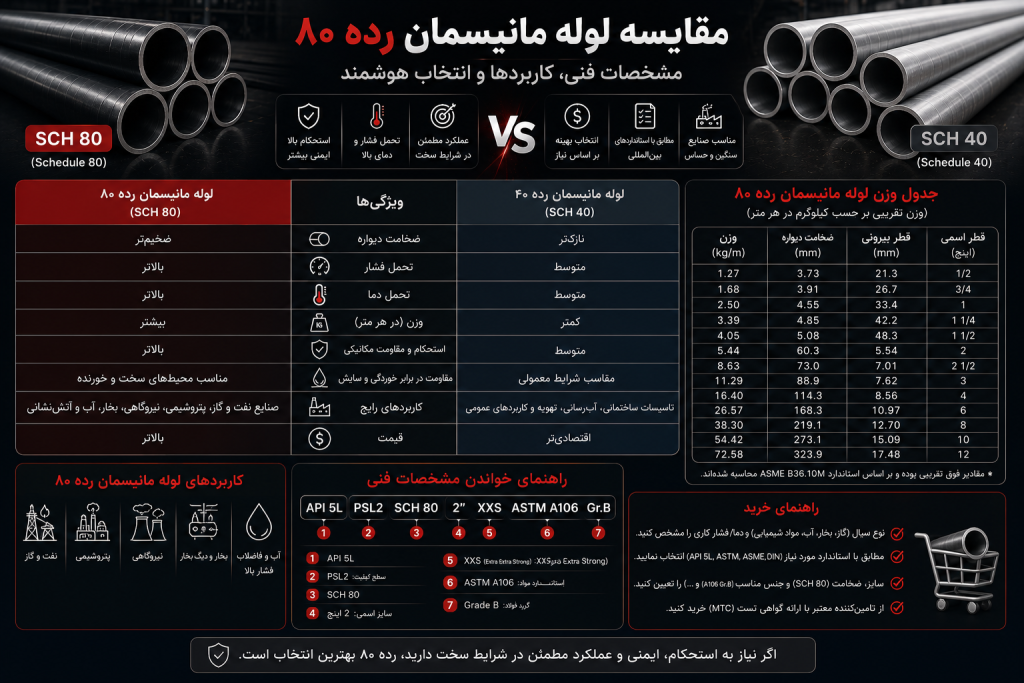

• لوله مانیسمان رده ۸۰؛ مشخصات، جدول وزن و قیمت
• لوله مانیسمان رده ۴۰؛ راهنمای مشخصات، وزن و قیمت
• لوله مانیسمان رده ۲۰؛ مشخصات، کاربرد و قیمت روز
• جدول وزن و ابعاد لوله مانیسمان ASME B36.10M
• استانداردهای لوله مانیسمان | راهنمای ASTM، API، ASME، DIN
• لوله مانیسمان چگونه تولید می‌شود؟
• گواهی آزمایش کارخانه (MTC) لوله چیست؟ راهنمای تطبیق
• تفاوت API 5L PSL 1 و PSL 2 چیست؟

این مقاله در مرداد ۱۴۰۴ بروزرسانی شده و به عنوان یک منبع مرجع جامع در حوزه‌ی تست و بازرسی لوله مانیسمان تدوین گردیده است.

منابع

1. ASTM E213 — Standard Practice for Ultrasonic Testing of Metal Pipe and Tubing، ASTM International
2. ASTM E709 — Standard Guide for Magnetic Particle Testing، ASTM International
3. ASTM E797/E797M — Measuring Thickness by Manual Ultrasonic Pulse-Echo Contact Method، ASTM International
4. ASTM A370 — Standard Test Methods and Definitions for Mechanical Testing of Steel Products، ASTM International
5. ASTM A106/A106M — Seamless Carbon Steel Pipe for High-Temperature Service، ASTM International
6. ASME B36.10M — Welded and Seamless Wrought Steel Pipe، ASME
